نظرة عامة
يُعد محول التيار LFZ1D-0.66 لقياس الطاقة في شبكات الدولة منخفضة الجهد محولاً داخليًا من نوع الراتنج المصبوب غير المشبع، ومصممًا لقياس التيار بدقة وحساب الطاقة الكهربائية في أنظمة التيار المتردد حتى 0.66 كيلوفولت بتردد 50 هرتز. ويوفّر عزلًا جلفانيًا بين دوائر التيار العالي الأولية ومعدات القياس أو المراقبة الثانوية، مما يضمن نقل إشارة آمنة وموثوقة للتطبيقات ذات متطلبات المرافق العامة.
يتم تركيب هذه السلسلة عادةً في خزائن القياس منخفضة الجهد، ولوحات التوزيع، وصناديق قياس الشبكة، ودوائر قياس الطاقة. وبفضل هيكلها المدمج المصنوع من العزل الراتنجي والمثبت بشكل ثابت، يوفّر محول LFZ1D-0.66 دقة قياس مستقرة في ظروف التشغيل الداخلية النموذجية، مع الالتزام بمتطلبات المساحة الضيقة في منشآت القياس الحديثة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| الجهد المقنّن | 0.66 كيلوفولت وما دون |
| التردد المقنّن | 50 هرتز |
| التيار الثانوي المقنّن | 5 أمبير |
| نوع التركيب | داخلي، ثابت |
| نوع العزل | راتنج مصبوب |
| فئات الدقة | 0.5S، 0.2S (حسب نسبة التحويل) |
| مدى التيار الأولي | وفقًا للنسب القياسية (مثل 100/5، 200/5، إلخ) |
| التطبيق | قياس الطاقة في شبكات الدولة، حساب استهلاك الطاقة |
ترميز الموديل
- LFZ1D: سلسلة محولات التيار لقياس الطاقة منخفضة الجهد ذات عزل راتنجي مصبوب
- 0.66: فئة الجهد المقنّن البالغة 0.66 كيلوفولت
- D: رمز التصميم المخصص لتطبيقات القياس
البناء والتصميم
يتميز محول LFZ1D-0.66 بهيكل داخلي قوي معزول بالراتنج المصبوب وقلب مغناطيسي غير مشبع، محسَّن لأداء مستقر في بيئات القياس منخفضة الجهد. ويتم تغليف المجموعة بأكملها بمادة راتنج إبوكسي مقاومة للاشتعال، مما يوفر قوة عازلة ممتازة، ومتانة ميكانيكية، ومقاومة للعوامل البيئية مثل الرطوبة والغبار. ويحتوي التصميم ذو التركيب الثابت على أقدام أو شفاه تثبيت مسبقة التشكيل لدمج آمن في خزائن القياس ولوحات التوزيع. كما أن جميع الأجزاء الموصلة مُدمجة بالكامل داخل مصفوفة الراتنج، مما يضمن سلامة المشغّلين وموثوقية طويلة الأمد أثناء التشغيل المستمر عند تردد 50 هرتز.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: داخلي
- جهد النظام: 0.66 كيلوفولت وما دون
- التردد المقنّن: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- الرطوبة النسبية: لا تزيد عن 80%
- الارتفاع: لا يزيد عن 1000 متر ما لم يُنص على خلاف ذلك
- القيود البيئية: يجب أن تكون بيئة التركيب خالية من الغبار المعدني، والاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد.
- المتطلبات الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة تتعلق بالارتفاع، أو الرطوبة، أو تخطيط خزانة القياس، أو مساحة التركيب.
البيانات الفنية
يُصمم محول التيار منخفض الجهد LFZ1D-0.66 لتطبيقات القياس الداخلية وفقًا للمعايير الوطنية ومعايير الشبكة ذات الصلة، ويقدم دقة عالية وأداءً موثوقًا في ظروف التشغيل القياسية.
| الموديل | التيار الأولي المقنّن (أمبير) |
التيار الثانوي المقنّن (أمبير) |
الحمل المقنّن 0.5S (فولت أمبير) |
الحمل المقنّن 0.2S (فولت أمبير) |
|---|---|---|---|---|
| LFZ1D-0.66 | 10، 15، 20، 25، 30، 40، 50، 60، 75، 100 | 5 | 5 / 2.5 | 5 / 2.5 |
التركيب والتوصيلات

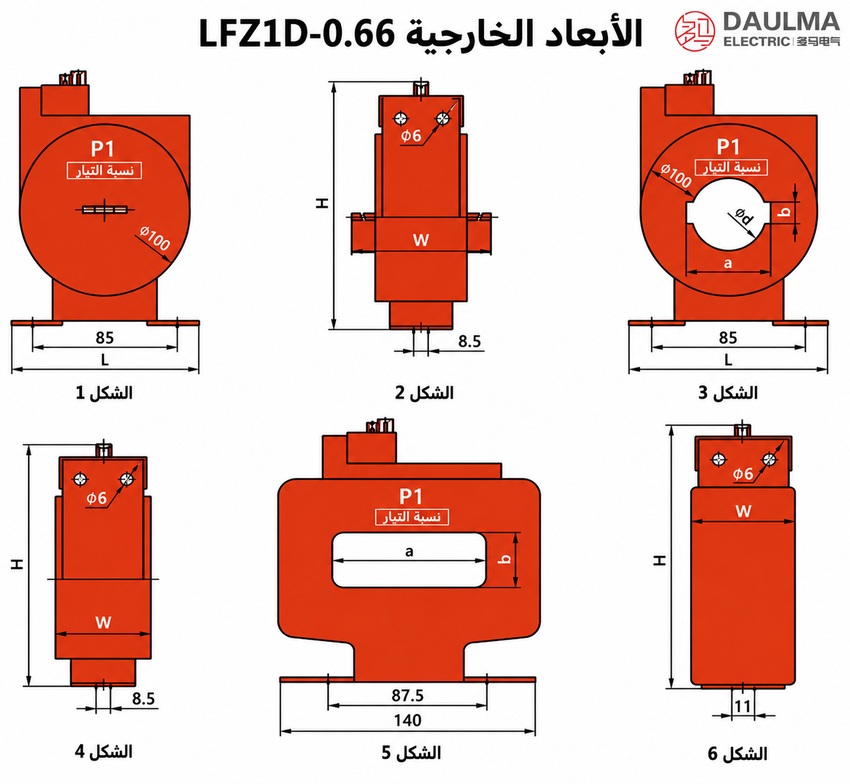

الأبعاد الخارجية
يتميز محول التيار LFZ1D-0.66 بهيكل خارجي مدمج من الراتنج المصبوب مصمم للتركيب الثابت في خزائن القياس منخفضة الجهد ولوحات التوزيع. وتشمل الأبعاد الرئيسية الطول (L) البالغ 100 مم والعرض (W) البالغ 118 مم. ويختلف الارتفاع (H) حسب التكوين المحدد، ويجب التأكد منه مقابل الرسم الخارجي المعتمد قبل التركيب أو الطلب. تأكد من توفر مسافة كافية داخل الخزانة لتوجيه الموصل الأولي، والوصول إلى المحطات الثانوية، والتهوية.

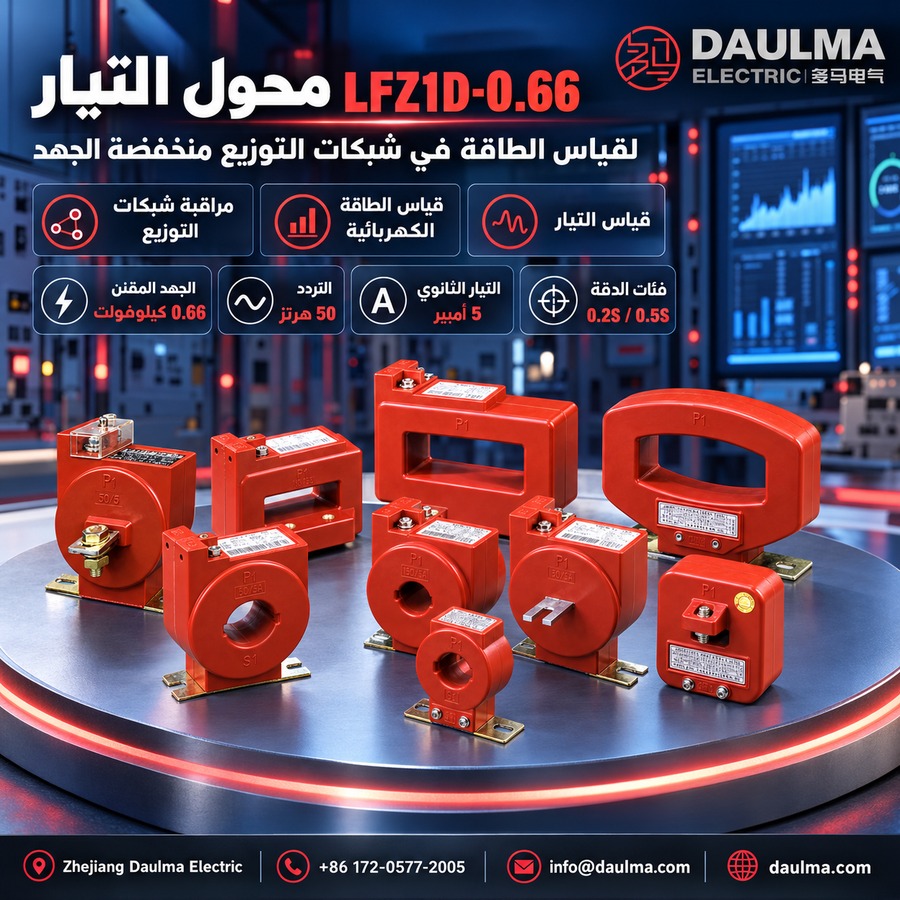

عرض المنتج
إرشادات التوصيل
قم بتوصيل المحطات الثانوية وفقًا لعلامات القطبية: حيث يشير S1 إلى الطرف غير المعكّس (الموجب)، ويشير S2 إلى الطرف المعكّس (السالب). ويجب أن يتبع التوصيل المخطط الخاص بالمشروع وأن يتماشى مع متطلبات إدخال عداد الطاقة. ويجب أن تشكل الدائرة الثانوية دائمًا حلقة مغلقة عبر جهاز القياس المتصل—ولا تتركها مفتوحة أبدًا عندما يكون الموصل الأولي مغذّىً بالطاقة. ويجب أن يتوافق التأريض المناسب لهيكل المحول والدرع الواقي للدائرة الثانوية (إن وُجد) مع الأكواد الكهربائية المحلية ومواصفات جهة القياس.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة التيار بناءً على التيار التشغيلي الطبيعي للدارة ونطاق القياس المطلوب من عداد الطاقة.
- اختر فئة الدقة (عادةً 0.5S أو 0.2S) وفقًا لمتطلبات القياس، والحمل المقنّن، ومواصفات المشروع.
- تأكد من أن جهد النظام لا يتجاوز 0.66 كيلوفولت، إذ صُمم هذا المحول لتطبيقات التيار المتردد الداخلية منخفضة الجهد فقط.
- تحقق من توافق التيار الثانوي مع معدات القياس القياسية—يوفر هذا الموديل تيارًا ثانويًا قدره 5 أمبير.
- بالنسبة التيارات الأولية الخارجة عن النطاق القياسي (10–100 أمبير)، يُرجى التواصل مع الدعم الفني للحصول على تكوينات مخصصة عبر اتفاقية فنية.
الأسئلة الشائعة
س1: هل يمكن استخدام محول التيار LFZ1D-0.66 في أنظمة الجهد 1 كيلوفولت؟
نعم، مصمم لأنظمة 0.66 كيلوفولت وما دون. يُستخدم للتركيب الداخلي بتردد 50 هرتز. يرجى تأكيد مواصفات النظام للتطبيق الأمثل.
س2: ما فئة الدقة المناسبة لفواتير الطاقة التجارية؟
اختر فئة الدقة 0.2S أو 0.5S لقياس الطاقة. يدعم المحول حملاً مقنناً يصل إلى 5 فولت أمبير. اتصل بنا لتأكيد معايرة المصنع.
س3: كيف تؤثر بيئة التركيب على أداء محول التيار؟
يجب أن يكون التركيب داخلياً وخالياً من الغازات المسببة للتآكل. درجة الحرارة يجب ألا تتجاوز 40°م. يُنصح بالاستشارة الفنية للبيئات القاسية.
س4: هل يمكن طلب تيارات أولية تتجاوز 100 أمبير؟
النطاق القياسي يصل إلى 100 أمبير للتيار الثانوي 5 أمبير. يمكن تصميم معاملات فنية مخصصة عبر اتفاقية تقنية. تواصل مع المبيعات لتأكيد الطلب الخاص.
س5: ما هي المعايير المعتمدة لتصنيع هذا المحول؟
يُصمم المحول وفقاً للمعايير الوطنية ومعايير الشبكة ذات الصلة. يضمن التصميم دقة عالية وأداءً موثوقاً. اطلب شهادة المطابقة عند الطلب.
س6: ما هي تطبيقات محول التيار Daulma منخفض الجهد؟
يُستخدم محول LFZ1D-0.66 لقياس الطاقة في شبكات التوزيع منخفضة الجهد. مثالي لخزانات القياس الداخلية. استعرض كتالوج الشركة للمزيد من المنتجات.
