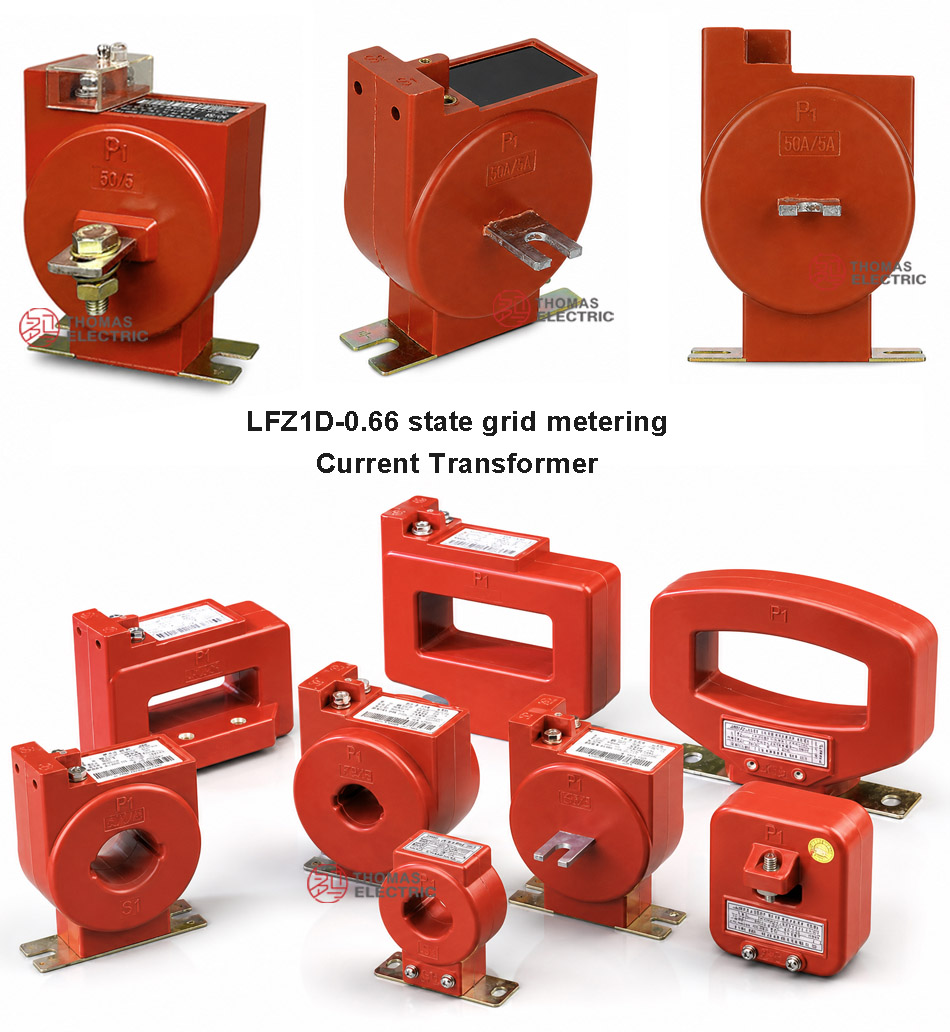

Přehled
Nízkonapěťový proudový měřicí transformátor LFZ1D-0.66 pro státní distribuční síť je vnitřní, nenasycený odlitý proudový transformátor určený pro přesné měření proudu a elektroměrové aplikace v jednofázových i třífázových střídavých sítích do 0,66 kV při frekvenci 50 Hz. Zajišťuje galvanickou izolaci mezi primárním obvodem s vysokým proudem a sekundárními měřicími nebo monitorovacími zařízeními, čímž umožňuje bezpečný a spolehlivý přenos signálu pro aplikace vyžadující přesnost na úrovni distribučních společností.
Tato řada se běžně instaluje v nízkonapěťových měřicích rozvaděčích, rozvodných skříních, měřicích boxech distribuční sítě a obvodech pro měření spotřeby energie. Díky kompaktní konstrukci s pevným uchycením a izolací z odlité pryskyřice poskytuje transformátor LFZ1D-0.66 stabilní měřicí přesnost za běžných vnitřních provozních podmínek a zároveň splňuje požadavky na minimální zabraný prostor v moderních měřicích instalacích.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV a nižší |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý sekundární proud | 5 A |
| Způsob instalace | Vnitřní, pevná montáž |
| Typ izolace | Odlitá pryskyřice |
| Třídy přesnosti | 0,5S, 0,2S (v závislosti na převodu) |
| Rozsah primárního proudu | Dle standardních převodů (např. 100/5, 200/5 atd.) |
| Aplikace | Měření pro státní distribuční síť, měření energie |
Označení modelu
- LFZ1D: Série nízkonapěťových měřicích proudových transformátorů s izolací z odlité pryskyřice
- 0,66: Třída jmenovitého napětí 0,66 kV
- D: Kód konstrukce určené specificky pro měřicí aplikace

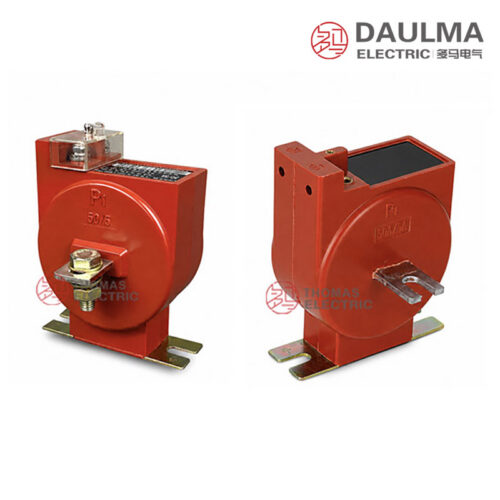

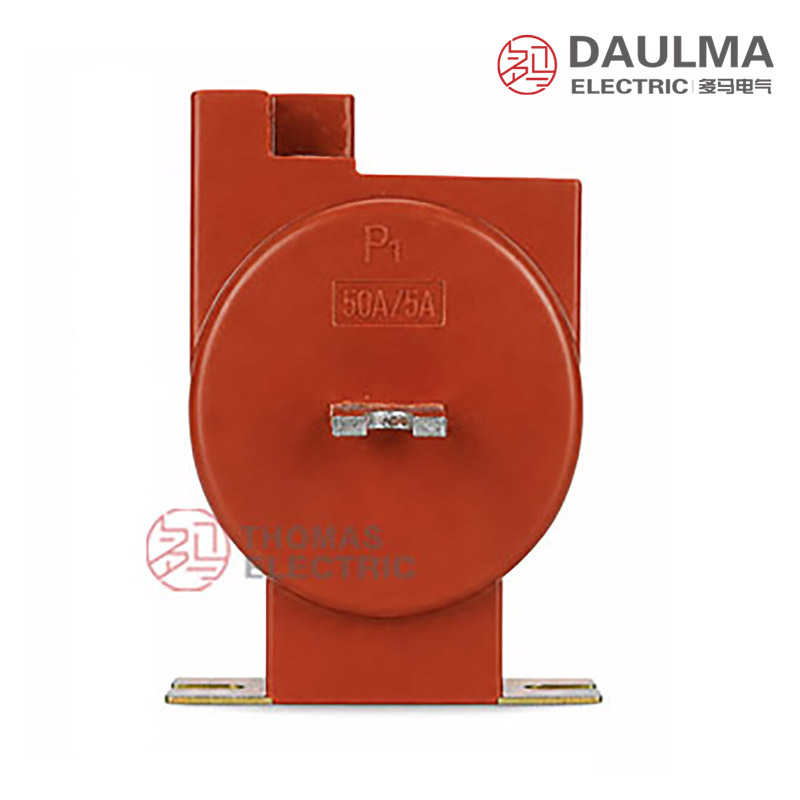

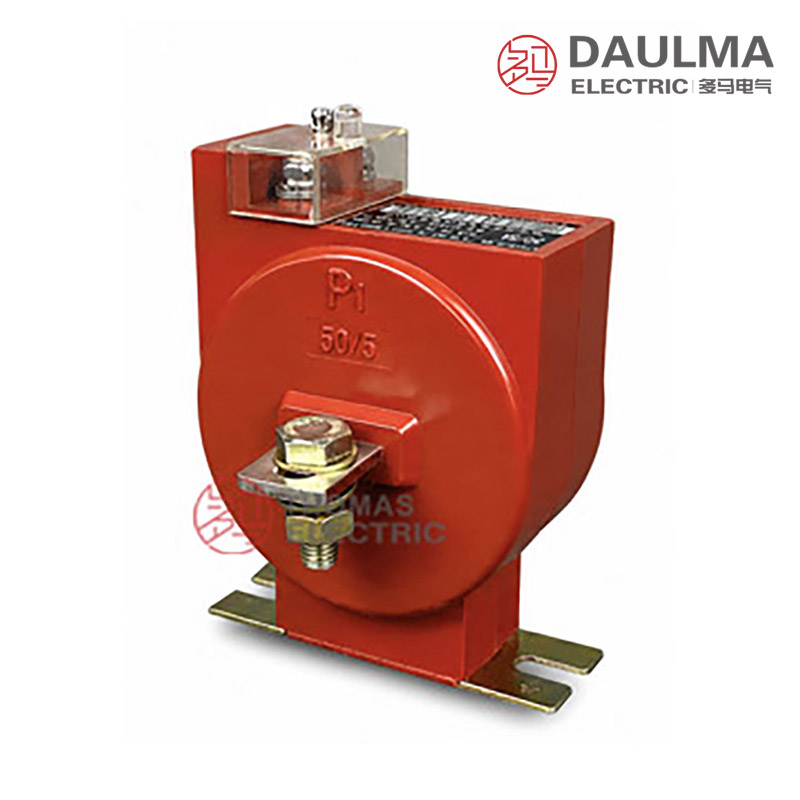

Konstrukce
Transformátor LFZ1D-0.66 má robustní vnitřní izolační těleso z odlité pryskyřice s nenasyceným magnetickým jádrem, optimalizovaným pro stabilní výkon v nízkonapěťových měřicích prostředích. Celá sestava je zapouzdřena v plamen-zdržující epoxidové pryskyřici, která zajišťuje vynikající dielektrickou pevnost, mechanickou odolnost a odolnost proti vlivům prostředí, jako jsou vlhkost a prach. Konstrukce pro pevnou montáž zahrnuje předlisované nožky nebo příruby pro bezpečnou integraci do měřicích rozvaděčů a rozvodných skříní. Všechny vodivé části jsou plně zapuštěny do pryskyřičné matrice, což zajišťuje bezpečnost obsluhy a dlouhodobou spolehlivost při nepřetržitém provozu při 50 Hz.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní
- Systémové napětí: 0,66 kV a nižší
- Jmenovitá frekvence: 50 Hz
- Okolní teplota: -5 °C až +40 °C
- Relativní vlhkost: maximálně 80 %
- Nadmorská výška: maximálně 1000 m, není-li uvedeno jinak
- Omezení prostředí: Instalační prostředí musí být bez kovového prachu, silných vibrací, vodivého prachu, korozivních plynů, výbušných látek a těžkého znečištění.
- Zvláštní požadavky: Pro speciální nadmořskou výšku, vlhkost, uspořádání měřicí skříně nebo omezený instalační prostor doporučujeme před objednáním technické potvrzení.
Technické údaje
Nízkonapěťový proudový transformátor LFZ1D-0.66 je navržen pro vnitřní měřicí aplikace v souladu s platnými národními a distribučními normami a nabízí vysokou přesnost a spolehlivý výkon za standardních provozních podmínek.
| Model | Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Jmenovitá zátěž 0,5S (VA) |
Jmenovitá zátěž 0,2S (VA) |
|---|---|---|---|---|
| LFZ1D-0.66 | 10, 15, 20, 25, 30, 40, 50, 60, 75, 100 | 5 | 5 / 2,5 | 5 / 2,5 |
Instalace a zapojení

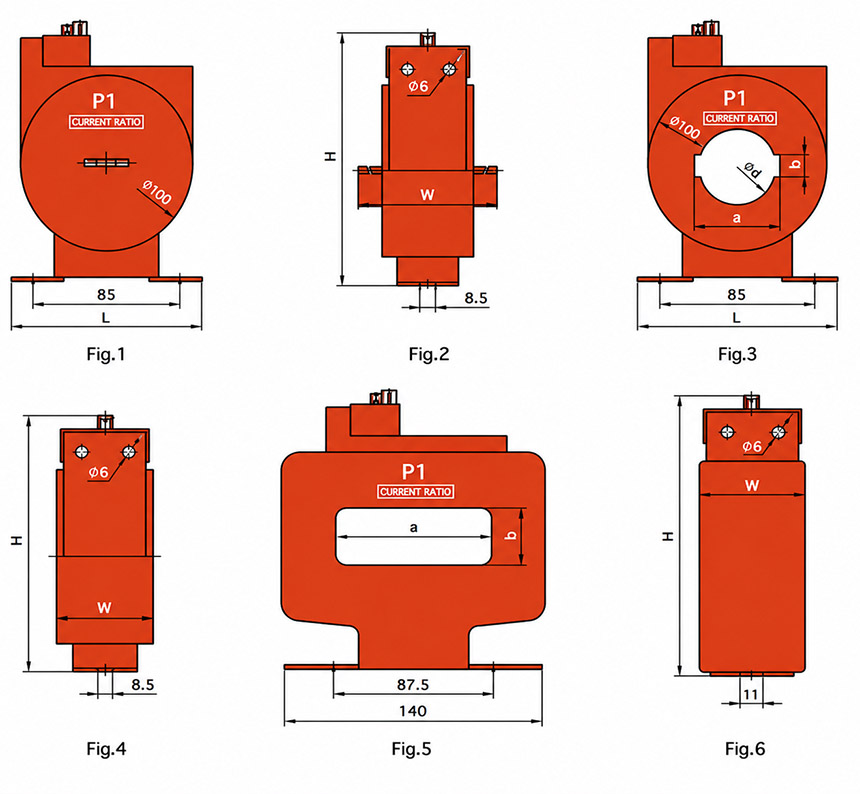

Rozměrový výkres
Proudový transformátor LFZ1D-0.66 má kompaktní odlité těleso určené pro pevnou montáž v nízkonapěťových měřicích rozvaděčích a rozvodných skříních. Klíčové rozměry zahrnují délku (L) 100 mm a šířku (W) 118 mm. Výška (H) se liší v závislosti na konkrétní konfiguraci a musí být ověřena podle schváleného rozměrového výkresu před instalací nebo objednáním. Zajistěte dostatečnou vůli v rámci rozvaděče pro vedení primárního vodiče, přístup k sekundárním svorkám a ventilaci.
Schématické zapojení
Sekundární svorky připojte podle značení polarity: S1 označuje neinvertující (kladnou) svorku a S2 invertující (zápornou) svorku. Zapojení musí odpovídat projektovému schématu a vstupním požadavkům elektroměru. Sekundární obvod musí vždy tvořit uzavřenou smyčku přes připojené měřicí zařízení – nikdy jej nenechávejte otevřený při napájeném primárním vodiči. Správné uzemnění tělesa transformátoru a stínění sekundárního obvodu (pokud je použito) musí být provedeno v souladu s místními elektrotechnickými předpisy a požadavky distribuční společnosti.
Výběr a časté otázky
Průvodce výběrem
- Vyberte převod proudu na základě normálního provozního proudu obvodu a požadovaného rozsahu měření elektroměru.
- Zvolte třídu přesnosti (obvykle 0,5S nebo 0,2S) podle požadavků na měření, jmenovité zátěže a projektové specifikace.
- Ujistěte se, že systémové napětí nepřekročí 0,66 kV, protože tento proudový transformátor je určen výhradně pro nízkonapěťové vnitřní střídavé aplikace.
- Ověřte, že sekundární proud odpovídá standardním měřicím zařízením – tento model poskytuje výstup 5 A.
- Pokud primární proud přesahuje standardní rozsah 10–100 A, kontaktujte technickou podporu pro individuální konfiguraci na základě technické dohody.
Časté dotazy
Otázka 1: K čemu se používá proudový transformátor LFZ1D-0.66?
Transformátor LFZ1D-0.66 je určen pro přesné měření proudu a elektroměrové aplikace ve vnitřních nízkonapěťových střídavých sítích do 0,66 kV.
Otázka 2: Lze tento proudový transformátor použít v venkovních instalacích?
Ne, transformátor LFZ1D-0.66 je určen výhradně pro vnitřní použití. Pro venkovní aplikace je nutné použít proudový transformátor speciálně určený pro vnější klimatické podmínky.
Otázka 3: Jaký sekundární proud poskytuje transformátor LFZ1D-0.66?
Poskytuje standardní sekundární proud 5 A, kompatibilní s většinou nízkonapěťových elektroměrů a měřicích přístrojů.
Otázka 4: Proč nesmí být sekundární obvod během provozu nikdy otevřen?
Otevřený sekundární obvod při napájeném primáru může generovat nebezpečně vysoká napětí, což hrozí poškozením izolace, zařízení i ohrožením bezpečnosti personálu.
Otázka 5: Jak vybrat správný převod proudu pro mou aplikaci?
Volbu proveďte na základě očekávaného zatěžovacího proudu a vstupního rozsahu vašeho elektroměru, aby bylo zajištěno přesné a spolehlivé měření.
Otázka 6: Jaké třídy přesnosti jsou pro LFZ1D-0.66 k dispozici?
Standardně jsou k dispozici třídy přesnosti 0,5S a 0,2S; výběr závisí na požadované přesnosti měření, jmenovité zátěži a místních regulačních požadavcích.
Otázka 7: Jaké údaje musím uvést při objednávce?
Uveďte model, jmenovité hodnoty primárního a sekundárního proudu, třídu přesnosti, jmenovitou zátěž, frekvenci sítě, počet kusů a případné speciální požadavky, jako jsou evidenční čísla, čárové kódy, elektronické štítky, výkresy, certifikáty nebo pokyny pro balení.
Často kladené otázky
Q1: Kterou třídu přesnosti vybrat pro fakturační elektroměry?
Pro fakturační měření doporučujeme třídu přesnosti 0,2S. Zajišťuje přesnost dle normy i při nízkých proudech. Pro ověření kalibrace kontaktujte naše techniky.
Q2: Lze tento transformátor instalovat do venkovního prostředí?
Ne, měřicí transformátor LFZ1D-0.66 je určen výhradně pro vnitřní instalaci. Vyžaduje prostředí bez vodivého prachu a korozivních plynů. Při nestandardních podmínkách vyžádejte technické potvrzení.
Q3: Jaký je maximální jmenovitý primární proud tohoto modelu?
Maximální jmenovitý primární proud je 100 A. Transformátor je dostupný v rozsahu 10 až 100 A se sekundárním proudem 5 A. Tyto parametry zajišťují spolehlivý výkon v běžných rozváděčích.
Q4: Je možná instalace ve vyšší nadmořské výšce než 1000 m?
Standardní provedení je určeno do 1000 m n. m. Pro vyšší nadmořské výšky nebo omezený prostor vyžadujeme individuální posouzení. Před objednáním si vyžádejte technické potvrzení.
Q5: Jak objednat nestandardní poměry nebo specifickou jmenovitou zátěž?
Základní jmenovitá zátěž je 5 VA nebo 2,5 VA pro obě třídy přesnosti. Primární proud lze vybrat z rozsahu 10 až 100 A. Pro nestandardní parametry nás kontaktujte s poptávkou.
Q6: Pro jaké aplikace je tento nízkonapěťový měřicí transformátor vhodný?
Transformátor LFZ1D-0.66 je ideální pro vnitřní měřicí rozváděče v sítích do 0,66 kV a 50 Hz. Splňuje platné národní a distribuční normy pro měřicí aplikace. Konstrukce zajišťuje vysokou přesnost a dlouhou životnost.
