Обзор
Низковольтный измерительный трансформатор тока LFZ1D-0.66 для государственных электрических сетей — это внутренний литой трансформатор тока с не насыщающимся магнитопроводом, предназначенный для точного измерения тока и учёта электроэнергии в однофазных и трёхфазных сетях переменного тока напряжением до 0,66 кВ и частотой 50 Гц. Он обеспечивает гальваническую развязку между первичными цепями с высоким током и вторичным измерительным или контрольным оборудованием, гарантируя безопасную и надёжную передачу сигнала в приложениях коммерческого учёта.
Данная серия обычно устанавливается в низковольтные измерительные шкафы, распределительные щиты, ящики учёта электроэнергии и измерительные цепи. Благодаря компактной конструкции с литой изоляцией и фиксированным способом монтажа трансформатор LFZ1D-0.66 обеспечивает стабильную точность измерений в типовых условиях эксплуатации внутри помещений и соответствует требованиям по экономии пространства в современных измерительных установках.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ и ниже |
| Номинальная частота | 50 Гц |
| Номинальный вторичный ток | 5 А |
| Тип установки | Внутренняя, стационарная |
| Тип изоляции | Литая (эпоксидная смола) |
| Классы точности | 0,5S, 0,2S (в зависимости от коэффициента трансформации) |
| Диапазон первичных токов | Согласно стандартным коэффициентам (например, 100/5, 200/5 и т.д.) |
| Применение | Измерительный учёт в государственных электрических сетях, учёт электроэнергии |
Расшифровка обозначения модели
- LFZ1D: Серия низковольтных литых измерительных трансформаторов тока
- 0.66: Класс номинального напряжения 0,66 кВ
- D: Код конструктивного исполнения, предназначенного специально для измерительных целей
Конструкция
Трансформатор LFZ1D-0.66 имеет прочный корпус с литой эпоксидной изоляцией и не насыщающийся магнитопровод, оптимизированный для стабильной работы в условиях низковольтного измерительного оборудования. Вся конструкция залита огнестойкой эпоксидной смолой, что обеспечивает отличную диэлектрическую прочность, механическую прочность и устойчивость к таким внешним факторам, как влажность и пыль. Конструкция для стационарного монтажа включает предварительно отлитые монтажные лапки или фланцы для надёжной интеграции в измерительные шкафы и распределительные щиты. Все токопроводящие части полностью заключены в смоляную матрицу, что гарантирует безопасность персонала и долгосрочную надёжность при непрерывной работе на частоте 50 Гц.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Напряжение сети: 0,66 кВ и ниже
- Номинальная частота: 50 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: не более 80 %
- Высота над уровнем моря: не более 1000 м, если не указано иное
- Ограничения по окружающей среде: место установки должно быть свободно от металлической пыли, сильной вибрации, проводящей пыли, коррозионно-активных газов, взрывоопасных сред и сильного загрязнения.
- Особые требования: При особых условиях по высоте, влажности, компоновке измерительного шкафа или ограничениям по монтажному пространству рекомендуется согласовать технические детали до оформления заказа.
Технические данные
Трансформатор тока низкого напряжения LFZ1D-0.66 разработан для внутреннего измерительного применения в соответствии с действующими национальными и сетевыми стандартами, обеспечивая высокую точность и надёжную работу в стандартных условиях эксплуатации.
| Модель | Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Номинальная нагрузка 0,5S (В·А) |
Номинальная нагрузка 0,2S (В·А) |
|---|---|---|---|---|
| LFZ1D-0.66 | 10, 15, 20, 25, 30, 40, 50, 60, 75, 100 | 5 | 5 / 2,5 | 5 / 2,5 |
Установка и подключение
Габаритные размеры

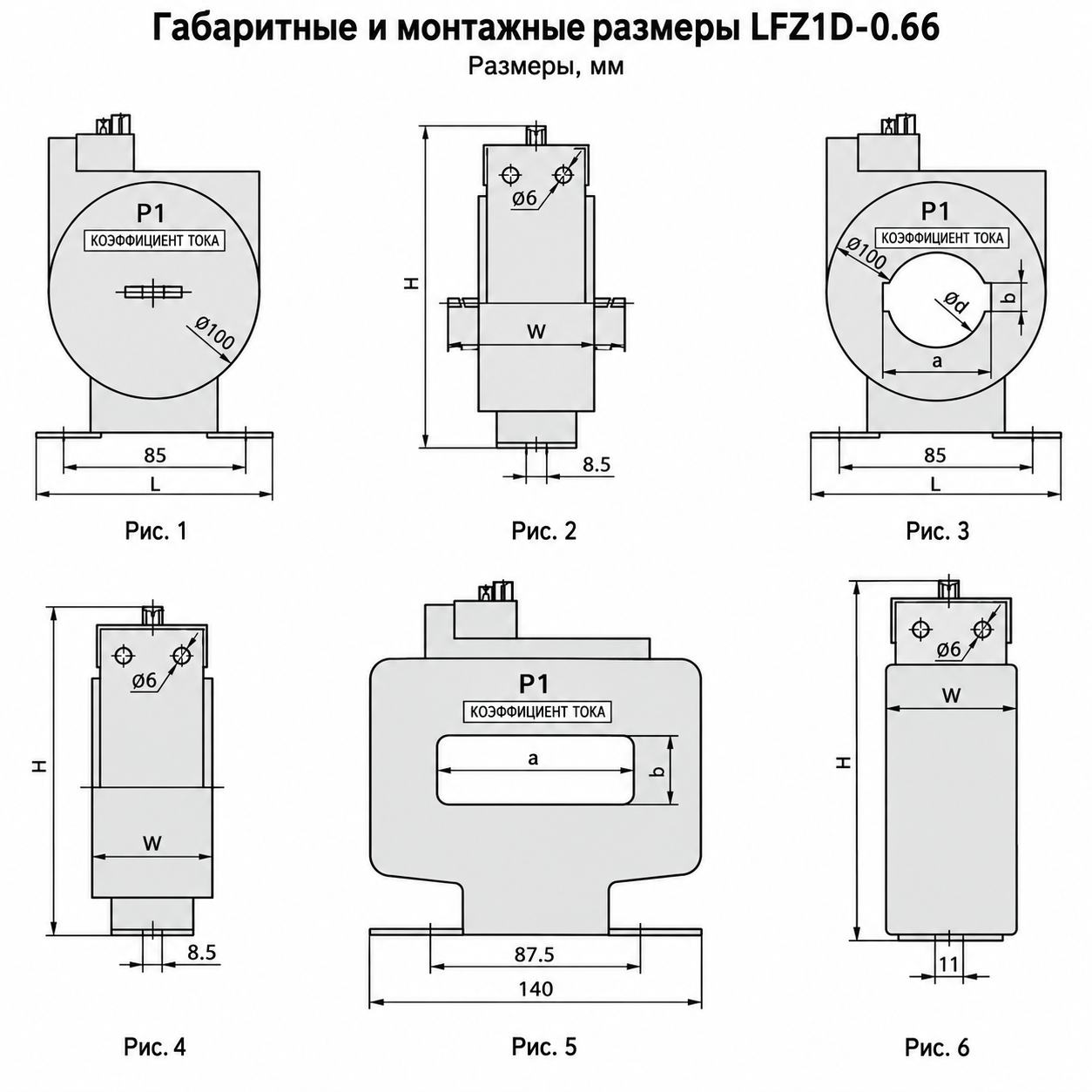

Трансформатор тока LFZ1D-0.66 имеет компактный литой корпус, предназначенный для стационарного монтажа в низковольтных измерительных шкафах и распределительных щитах. Основные габариты: длина (L) — 100 мм, ширина (W) — 118 мм. Высота (H) зависит от конкретной модификации и должна уточняться по утверждённому габаритному чертежу до монтажа или оформления заказа. Обеспечьте достаточный монтажный зазор внутри шкафа для прокладки первичного проводника, доступа к вторичным выводам и вентиляции.
Схема подключения
Подключайте вторичные выводы в соответствии с маркировкой полярности: S1 обозначает неинвертирующий (положительный) вывод, а S2 — инвертирующий (отрицательный). Подключение должно выполняться согласно проектной схеме и требованиям входа счётчика электроэнергии. Вторичная цепь всегда должна быть замкнута через подключённое измерительное устройство — никогда не оставляйте её разомкнутой при наличии напряжения на первичном проводнике. Заземление корпуса ТТ и экрана вторичной цепи (при наличии) должно соответствовать требованиям местных норм ПУЭ и спецификациям органа учёта электроэнергии.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте коэффициент трансформации в зависимости от номинального рабочего тока цепи и требуемого диапазона измерения счётчика электроэнергии.
- Выберите класс точности (обычно 0,5S или 0,2S) в соответствии с требованиями к измерениям, номинальной нагрузкой и техническими условиями проекта.
- Убедитесь, что напряжение сети не превышает 0,66 кВ, так как данный трансформатор тока предназначен исключительно для низковольтных внутренних установок переменного тока.
- Подтвердите соответствие вторичного тока стандартному измерительному оборудованию — данная модель выдаёт выходной ток 5 А.
- При первичных токах вне стандартного диапазона 10–100 А обратитесь в службу технической поддержки для согласования нестандартных конфигураций.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен трансформатор тока LFZ1D-0.66?
Трансформатор LFZ1D-0.66 предназначен для точного измерения тока и коммерческого учёта электроэнергии во внутренних низковольтных сетях переменного тока напряжением до 0,66 кВ.
Вопрос 2: Можно ли использовать этот ТТ на открытом воздухе?
Нет, LFZ1D-0.66 предназначен только для установки внутри помещений. Для наружного применения требуется трансформатор тока, специально рассчитанный на внешние климатические условия.
Вопрос 3: Какой вторичный ток обеспечивает LFZ1D-0.66?
Он выдаёт стандартный вторичный ток 5 А, совместимый с большинством низковольтных счётчиков электроэнергии и измерительных приборов.
Вопрос 4: Почему вторичную цепь нельзя оставлять разомкнутой при работе?
Разомкнутая вторичная цепь при наличии тока в первичной обмотке может вызвать возникновение опасно высоких напряжений, что создаёт риск пробоя изоляции, повреждения оборудования и угрозу безопасности персонала.
Вопрос 5: Как правильно выбрать коэффициент трансформации?
Выбор следует основывать на ожидаемом токе нагрузки и входном диапазоне счётчика электроэнергии для обеспечения точного и надёжного учёта.
Вопрос 6: Какие классы точности доступны для LFZ1D-0.66?
Стандартные варианты включают классы точности 0,5S и 0,2S; выбор зависит от требуемой точности измерений, номинальной нагрузки и местных нормативных требований.
Вопрос 7: Какие данные необходимо указать при оформлении заказа?
Укажите модель, номинальные первичный и вторичный токи, класс точности, номинальную нагрузку, частоту сети, количество, а также особые пожелания: нумерацию активов, штрихкоды, электронные метки, чертежи, сертификаты или инструкции по упаковке.
Часто задаваемые вопросы
Q1: Можно ли установить трансформатор LFZ1D-0.66 на улице или в неотапливаемом шкафу?
Нет, установка допускается только внутри помещений. Диапазон рабочих температур составляет от –5 °C до +40 °C при влажности до 80 %. Для нестандартных условий согласуйте детали с заводом.
Q2: Какой класс точности выбрать для коммерческого учёта электроэнергии?
Для коммерческого учёта рекомендуется класс точности 0,2S или 0,5S. Номинальная нагрузка зависит от выбранного класса и первичного тока. Значения нагрузки строго регламентированы техническими данными.
Q3: Как подобрать номинальный первичный ток для сети 40 А?
Номинальный первичный ток должен соответствовать стандартному ряду, например, 40 А или 50 А. Выбор зависит от рабочих режимов и требований к измерительным цепям. Подтвердите номиналы при оформлении заказа.
Q4: Какова максимальная высота над уровнем моря для стандартной эксплуатации?
Стандартное исполнение рассчитано на высоту до 1000 м. Для эксплуатации на большей высоте или при ограниченной компоновке шкафа требуется согласование технических деталей. Свяжитесь с нами для расчета.
Q5: Какие стандарты и документацию предоставляет производитель на LFZ1D-0.66?
Оборудование разработано в соответствии с действующими национальными и сетевыми стандартами. Паспорт изделия и сопроводительная документация предоставляются в стандартной комплектации. Перечень документов строго соответствует требованиям стандартов.
Q6: Для каких задач применяются низковольтные трансформаторы тока серии LFZ1D?
Измерительные трансформаторы LFZ1D-0.66 применяются для учёта электроэнергии в сетях напряжением до 0,66 кВ. Они предназначены для внутреннего монтажа в распределительных щитах. Уточняйте наличие на складе.
