نظرة عامة
محول التيار LFZD-0.66 / LMZ□D-0.66 المخصص لقياس شبكة الدولة هو محول تيار منخفض الجهد للتركيب الداخلي، مصمم للقياس الدقيق للتيار وقياس الطاقة الكهربائية في الأنظمة المتناوبة بجهد يصل إلى 0.66 كيلوفولت وبتردد 50 هرتز. يُركَّب عادةً في خزائن القياس الشبكية، لوحات التوزيع، صناديق القياس، ودوائر المراقبة منخفضة الجهد، ويوفّر أداءً موثوقًا به في التطبيقات المرافقية والصناعية.
يتميّز هذا المحول بهيكل مسبوك من راتنج غير مشبع مع تركيب ثابت، ويدعم سلسلته تصميمات ذات فتحة مستديرة أو نافذة مستطيلة لتتناسب مع تخطيطات الموصلات المختلفة ونطاقات التيار الأولي. كما يوفّر خرجًا ثانويًا قياسيًا إما 5 أمبير أو 1 أمبير، مما يضمن التوافق مع عدادات الطاقة، أجهزة القياس، والمعدات الأخرى المستخدمة في أنظمة الطاقة منخفضة الجهد الحديثة.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| الجهد المصنّف | 0.66 كيلوفولت وما دون |
| التردد المصنّف | 50 هرتز |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| نوع التركيب | داخلي، ثابت |
| مادة العزل | راتنج غير مشبع مسبوك |
| التطبيق | القياس وقياس التيار |
| نوع الموصل الأولي | كابل أو قضيب توصيل (Busbar) |
| فئة الدقة | درجة القياس (مثل 0.2S، 0.5S) |

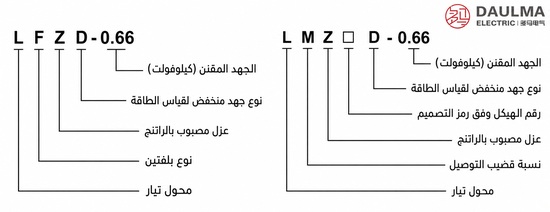

ترميز الموديل
- LFZD: سلسلة محولات تيار قياس منخفضة الجهد ذات هيكل مسبوك من الراتنج
- LMZ□D: سلسلة محولات تيار قياس منخفضة الجهد ذات نافذة مستطيلة أو مخصصة لقضبان التوصيل مع رمز تصميم
- 0.66: فئة الجهد المصنّف 0.66 كيلوفولت
- D: رمز تصميم مخصص لتطبيقات القياس
- 30، 40، 60، 80، إلخ.: رمز الحجم الهيكلي أو حجم النافذة حسب متغير الموديل
البناء
يتميّز محولا LFZD-0.66 وLMZ□D-0.66 بهيكل قوي مصنوع من راتنج غير مشبع، يوفّر عزلًا كهربائيًا ممتازًا، وقوة ميكانيكية، ومقاومة للعوامل البيئية. يتم تغليف القلب واللفات بالكامل داخل الراتنج المسبوك، مما يضمن استقرارًا طويل الأمد وحماية ضد الرطوبة والتلوث. يسمح التصميم ذي التركيب الثابت بتثبيت آمن في خزائن القياس ولوحات التوزيع. وحسب الموديل، يحتوي الجهاز إما على فتحة مستديرة أو نافذة مستطيلة لاستيعاب الكابلات أو قضبان التوصيل، مما يتيح دمجًا مرنًا في مختلف ترتيبات القياس منخفضة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: داخلي
- جهد النظام: 0.66 كيلوفولت وما دون
- التردد المصنّف: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- المتطلبات البيئية: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، الوسائط المتفجرة، والتلوث الكثيف.
- الظروف الخاصة: يُوصى بالتأكيد الفني قبل الطلب في حال وجود متطلبات خاصة تتعلق بالارتفاع، الرطوبة، مستوى التلوث، تخطيط صندوق القياس، أو مساحة التركيب.
البيانات الفنية
تم تصميم محولات التيار LFZ1D-0.66 وLMZ□D-0.66 لتطبيقات القياس الداخلية في أنظمة تصل إلى 0.66 كيلوفولت، وتتميّز بعزل من الراتنج المسبوك والامتثال للمعايير الدولية الرئيسية.
| التيار الأولي المصنّف (أمبير) |
التيار الثانوي المصنّف (أمبير) |
فئة الدقة |
القدرة المصنّفة (فولت أمبير) |
|---|---|---|---|
| 5، 10، 15، 20، 30، 40، 50، 75، 100 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 2.5 / 5 / 10 |
| 150، 200، 250، 300، 400، 500 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 / 15 |
| 600، 800، 1000، 1200، 1500 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 10 / 15 / 20 |
التركيب والتوصيلات

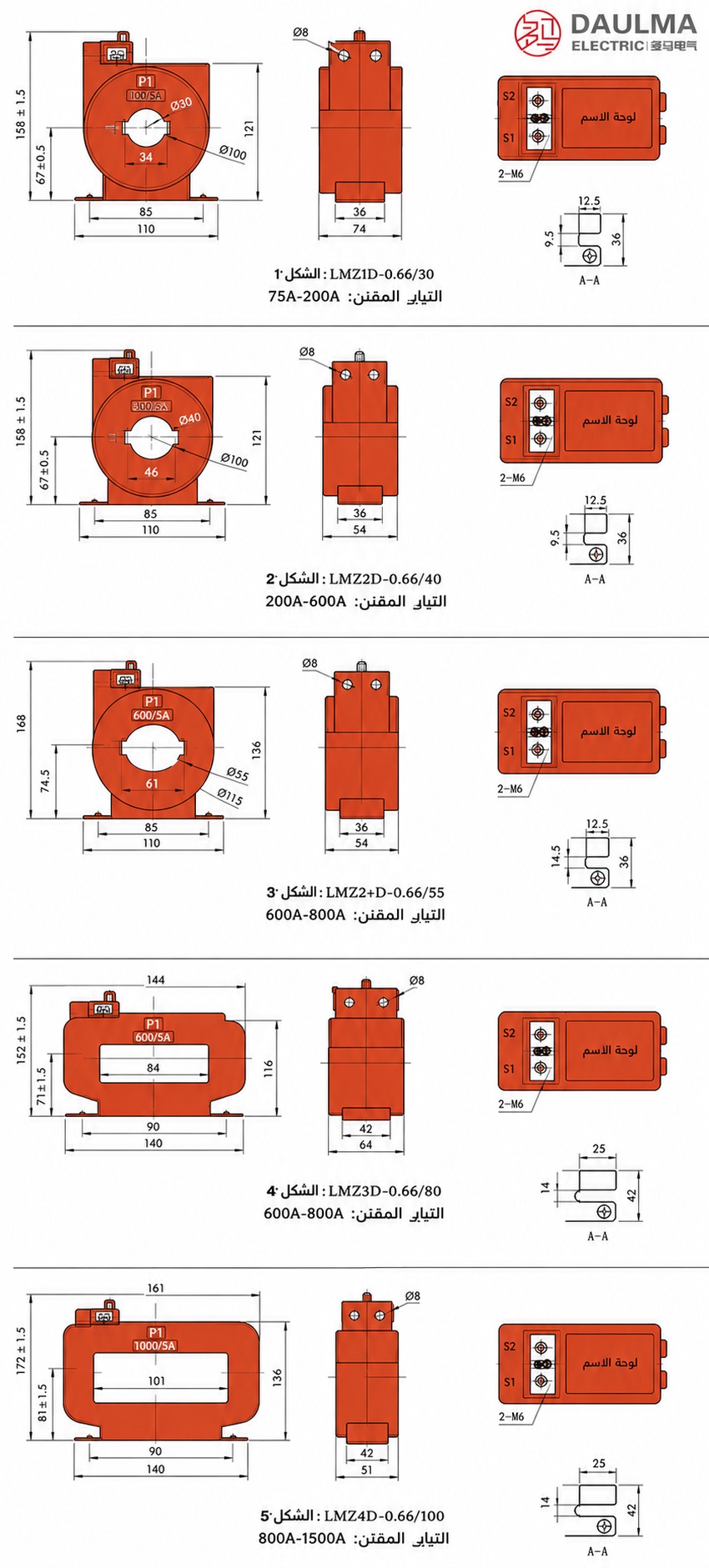

الأبعاد الخارجية
تتميّز جميع الموديلات بهيكل مسبوك من الراتنج مع تصميمات ذات فتحة مستديرة أو نافذة مستطيلة. تختلف الأبعاد حسب نوع الموديل (مثل LFZD-0.66-30، LMZ□D-0.66-80) وتُعطى بالملليمتر. يُرجى التأكد من الأبعاد الدقيقة من الرسم الخارجي المعتمد قبل التركيب أو الطلب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل (LFZD-0.66 للموديلات ذات الفتحة المستديرة المسبوكة من الراتنج؛ LMZ□D-0.66 للتركيبات ذات النافذة المستطيلة أو قضبان التوصيل) بناءً على تخطيط الموصلات والمساحة المتاحة.
- اختر نسبة التيار التي تتوافق مع التيار التشغيلي الطبيعي للدارة مع مراعاة التقلبات المتوقعة في الحمل للحفاظ على دقة القياس.
- حدّد التيار الثانوي إما 5 أمبير أو 1 أمبير وفقًا لمتطلبات عداد الطاقة أو جهاز القياس المتصل.
- اختر فئة الدقة (0.2، 0.2S، 0.5، أو 0.5S) بما يتماشى مع مواصفات المشروع والدقة المطلوبة لأغراض الفوترة أو المراقبة.
- تأكّد من القدرة المصنّفة، تردد النظام، وبيئة التركيب (داخلي فقط) لضمان التوافق مع نظامك الكهربائي المتناوب منخفض الجهد حتى 0.66 كيلوفولت.
الأسئلة الشائعة
Q1: أي فئة دقة تُستخدم لعدادات الفوترة التجارية؟
تُستخدم فئة الدقة 0.2S أو 0.5S لتطبيقات القياس التجاري. تضمن هذه الفئات دقة عالية ضمن نطاق التيار المقنن. يرجى تحديد الفئة المطلوبة عند الطلب للتأكيد من المصنع.
Q2: هل يمكن تركيب محول التيار في البيئات الخارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل. إذا كانت البيئة قاسية، يُرجى التواصل للتأكد من توفر بدائل مناسبة.
Q3: ما هي قيم التيار الأولي المتاحة لهذا المحول؟
تتوفر تيارات أولية مقننة تتراوح من 5 أمبير وحتى 1500 أمبير. التيار الثانوي المقنن هو 5 أو 1 أمبير بفئات دقة متعددة. يجب تأكيد المعاملات الفنية خارج هذا النطاق مع المصنع.
Q4: كيف يمكن طلب المحول لمناطق مرتفعة أو رطوبة عالية؟
يتطلب التركيب في ظروف خاصة مثل الارتفاعات العالية أو الرطوبة تأكيداً فنياً مسبقاً. يجب إرسال متطلبات المشروع المحددة لفريق المبيعات. سيقوم المصنع بمراجعة المواصفات وتقديم الحل الأنسب قبل الإنتاج.
Q5: هل يتوافق المحول مع معايير الشبكة الدولية؟
نعم، يتميز المحول بعزل من الراتنج المسبوك ومصمم لأنظمة 0.66 كيلوفولت. يمتثل المنتج للمعايير الدولية الرئيسية. يُرجى طلب شهادات المطابقة والاختبار المحددة أثناء تأكيد الطلب.
Q6: ما هي التطبيقات الرئيسية لمحول التيار LFZD-0.66؟
يُستخدم هذا المحول بشكل أساسي في تطبيقات القياس الداخلية لأنظمة الجهد المنخفض حتى 0.66 كيلوفولت. يُعد حلاً مثالياً لشبكات التوزيع ولوحات القياس. تواصل معنا للحصول على كتالوج المنتجات الكامل.
Q7: ما هي القدرة المقننة للتيارات الأولية حتى 1000 أمبير؟
للتيارات الأولية من 600 إلى 1500 أمبير، تتراوح القدرة المقننة بين 10 و 15 و 20 فولت أمبير. يجب مطابقة حمل الجهاز الثانوي مع القدرة المقننة. راجع الجدول الفني للتفاصيل الدقيقة.
