Přehled
Měřicí proudový transformátor LFZD-0.66 / LMZ□D-0.66 určený pro distribuční soustavu je nízkonapěťový vnitřní proudový transformátor navržený pro přesné měření proudu a elektroměrování v jednofázových i třífázových střídavých sítích do 0,66 kV při frekvenci 50 Hz. Běžně se instaluje do elektroměrových rozváděčů, rozvaděčových skříní, měřicích boxů a obvodů pro monitorování nízkého napětí, čímž zajišťuje spolehlivý provoz v aplikacích energetických společností i průmyslových provozů.

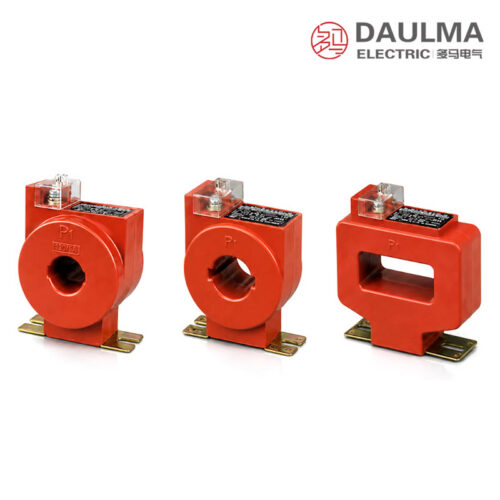

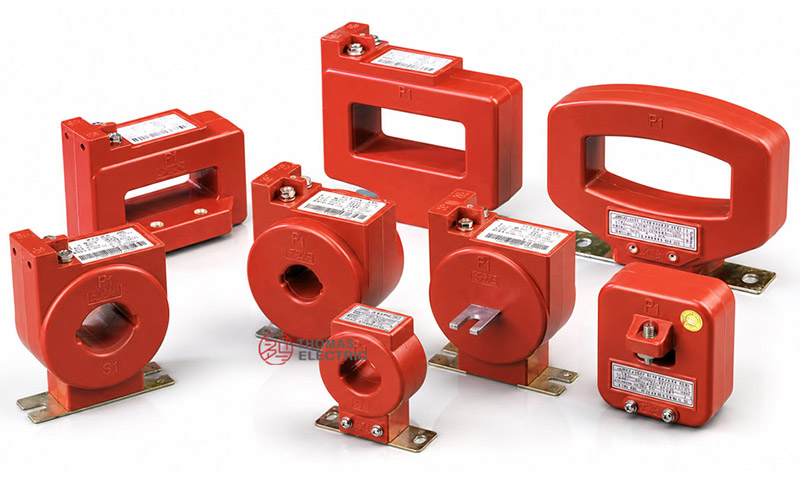

Série je vyrobena z nenasycené pryskyřice ve formě odlitku a má pevné uchycení. Podporuje konfigurace s kulatým otvorem i obdélníkovým oknem, aby vyhověla různým uspořádáním vodičů a rozsahům primárního proudu. Poskytuje standardizovaný sekundární výstup buď 5 A nebo 1 A, což zajišťuje kompatibilitu s elektroměry, měřicími přístroji a dalším měřicím zařízením používaným v moderních nízkonapěťových elektrických sítích.
Základní jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV a nižší |
| Jmenovitá frekvence | 50 Hz |
| Sekundární proud | 5 A nebo 1 A |
| Typ instalace | Vnitřní, pevná montáž |
| Izolační materiál | Odlitek z nenasycené pryskyřice |
| Aplikace | Měření proudu a elektroměrování |
| Typ primárního vodiče | Kabel nebo sběrnice |
| Třída přesnosti | Měřicí třída (např. 0,2S, 0,5S) |

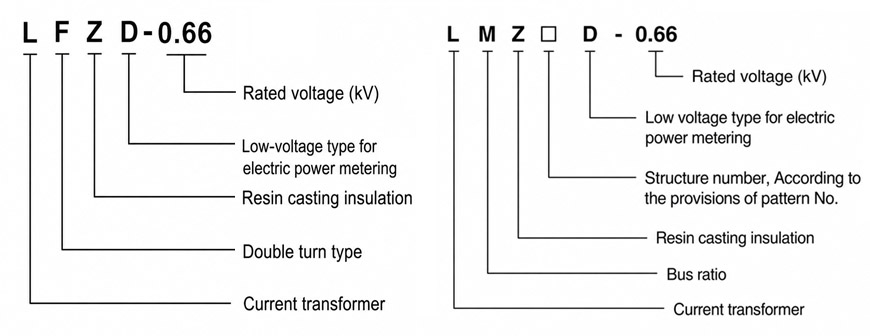

Označení modelu

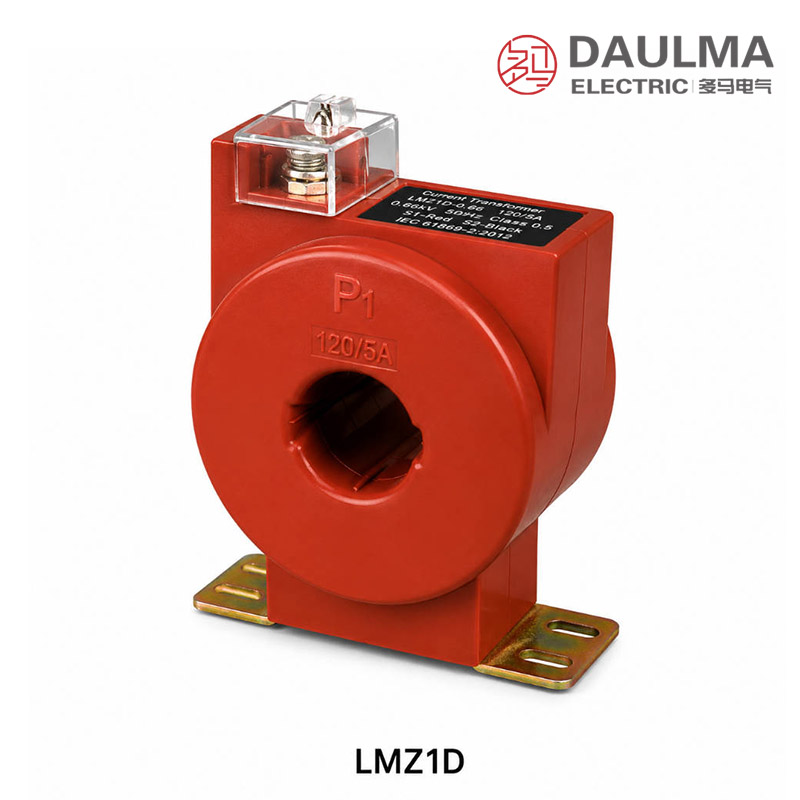

- LFZD: Série nízkonapěťových měřicích proudových transformátorů s izolací z odlité pryskyřice

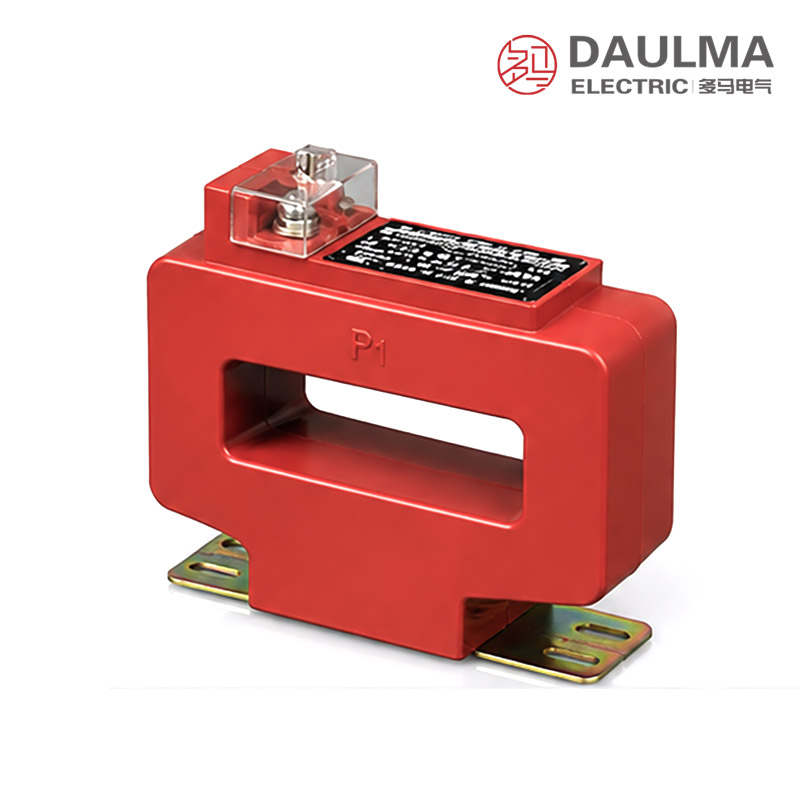

- LMZ□D: Série nízkonapěťových měřicích proudových transformátorů s obdélníkovým oknem nebo pro sběrnice, doplněná kódem provedení
- 0.66: Třída jmenovitého napětí 0,66 kV
- D: Kód konstrukce určený specificky pro měřicí aplikace
- 30, 40, 60, 80 atd.: Kód rozměru konstrukce nebo okna podle varianty modelu
Konstrukce
Transformátory LFZD-0.66 a LMZ□D-0.66 mají robustní konstrukci z odlité nenasycené pryskyřice, která poskytuje vynikající elektrickou izolaci, mechanickou pevnost a odolnost vůči vnějším vlivům. Jádro i vinutí jsou plně zalita pryskyřicí, což zajišťuje dlouhodobou stabilitu a ochranu proti vlhkosti a znečištění. Konstrukce pro pevnou montáž umožňuje bezpečné uchycení v elektroměrových rozváděčích a rozvaděčových skříních. V závislosti na modelu obsahuje jednotka buď kulatý otvor nebo obdélníkové okno pro vedení kabelů či sběrnic, což umožňuje flexibilní integraci do různých nízkonapěťových měřicích systémů.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní
- Napětí sítě: 0,66 kV a nižší
- Jmenovitá frekvence: 50 Hz
- Okolní teplota: -5 °C až +40 °C
- Požadavky na prostředí: Instalační prostředí musí být bez silného otřesu, vodivého prachu, korozivních plynů, výbušných látek a těžkého znečištění.
- Zvláštní podmínky: Pro zvláštní nadmořskou výšku, vlhkost, stupeň znečištění, uspořádání měřicí skříně nebo omezený instalační prostor doporučujeme před objednáním technické potvrzení.
Technické údaje
Proudové transformátory LFZ1D-0.66 a LMZ□D-0.66 jsou určeny pro vnitřní měřicí aplikace v sítích do 0,66 kV, mají izolaci z odlité pryskyřice a splňují hlavní mezinárodní normy.
| Jmenovitý primární proud (A) |
Jmenovitý sekundární proud (A) |
Třída přesnosti |
Jmenovitý výkon (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 2,5 / 5 / 10 |
| 150, 200, 250, 300, 400, 500 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 5 / 10 / 15 |
| 600, 800, 1000, 1200, 1500 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 10 / 15 / 20 |
Instalace a zapojení

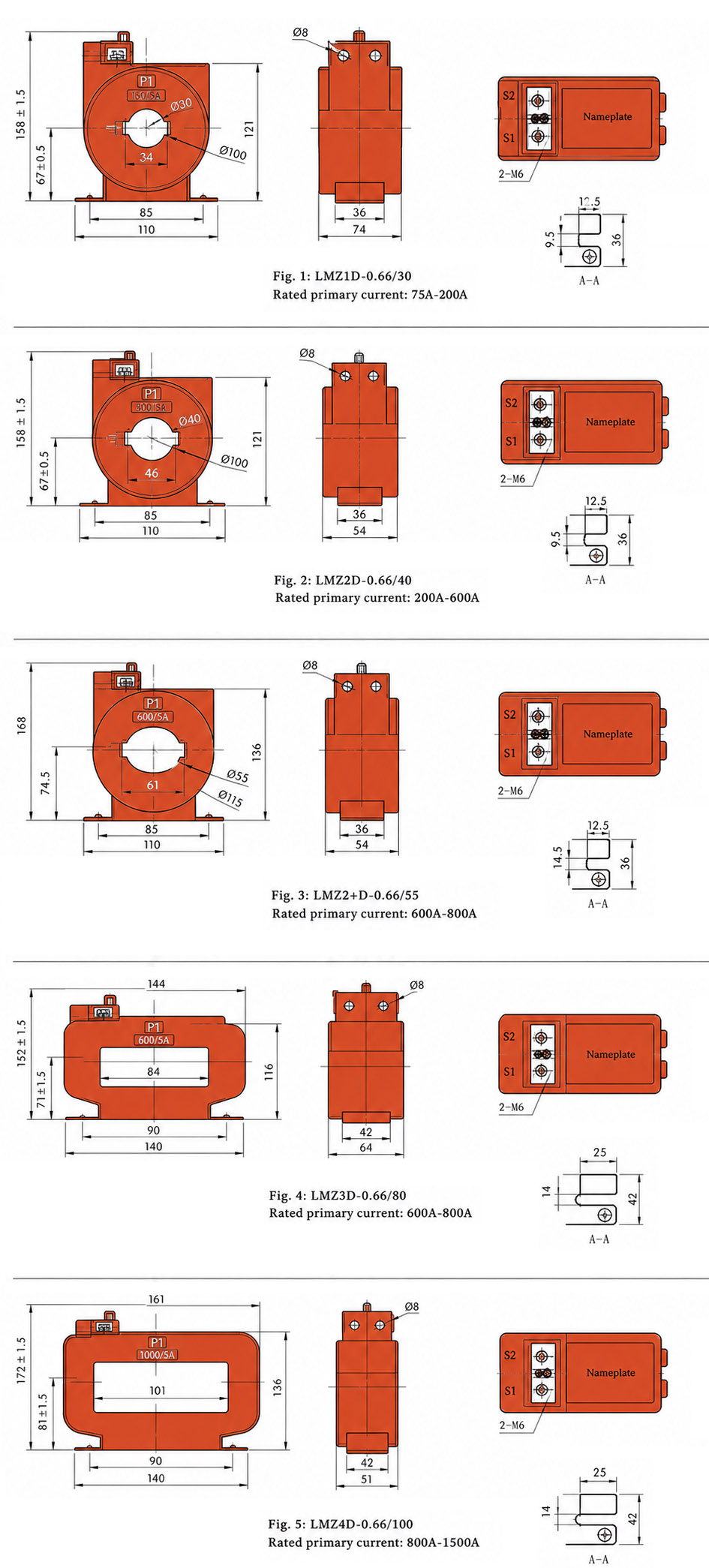

Rozměrové náčrty
Všechny modely mají konstrukci z odlité pryskyřice s kulatým otvorem nebo obdélníkovým oknem. Rozměry se liší podle typu modelu (např. LFZD-0.66-30, LMZ□D-0.66-80) a jsou uvedeny v milimetrech. Před instalací nebo objednáním ověřte přesné rozměry z oficiálního rozměrového výkresu.
Výběr a časté otázky
Návod pro výběr
- Vyberte model (LFZD-0.66 pro kulaté otvory s izolací z odlité pryskyřice; LMZ□D-0.66 pro obdélníková okna nebo instalace se sběrnicemi) podle uspořádání vodičů a prostorových omezení.
- Zvolte převodový poměr odpovídající normálnímu provoznímu proudu obvodu a zároveň umožňující očekávané kolísání zátěže pro zachování přesnosti měření.
- Specifikujte sekundární proud buď 5 A nebo 1 A podle požadavků připojeného elektroměru nebo měřicího přístroje.
- Vyberte třídu přesnosti (0,2; 0,2S; 0,5 nebo 0,5S), která odpovídá projektovým požadavkům a požadované přesnosti pro fakturaci nebo monitorování.
- Ověřte jmenovitý výkon, frekvenci sítě a prostředí instalace (pouze vnitřní) pro zajištění kompatibility s vaší nízkonapěťovou střídavou sítí do 0,66 kV.
Časté dotazy
Otázka 1: Pro jaké aplikace jsou určeny proudové transformátory LFZD-0.66 a LMZ□D-0.66?
Tyto transformátory slouží pro přesné měření proudu a elektroměrování ve vnitřních nízkonapěťových střídavých sítích s jmenovitým napětím ≤ 0,66 kV.
Otázka 2: Jak si vybrat mezi modely LFZD-0.66 a LMZ□D-0.66?
LFZD-0.66 má odlitkovou konstrukci s kulatým otvorem vhodnou pro standardní měřicí aplikace, zatímco LMZ□D-0.66 podporuje obdélníková okna nebo sběrnice – výběr proveďte podle typu vodiče a uspořádání rozváděče.
Otázka 3: Lze tyto proudové transformátory instalovat venku?
Ne, tato řada je určena výhradně pro vnitřní instalaci. Venkovní montáž vyžaduje transformátory speciálně navržené pro odolnost vůči vlhkosti, teplotním extrémům a jiným vnějším vlivům.
Otázka 4: Jaké jsou možnosti sekundárního proudu?
Lze zvolit sekundární proud 5 A nebo 1 A v závislosti na vstupních požadavcích elektroměru, měřicího zařízení nebo projektových normách zapojení.
Otázka 5: Proč je nebezpečné ponechat sekundární obvod během provozu otevřený?
Otevřený sekundární obvod při napájeném primárním vinutí může generovat nebezpečně vysoká napětí, což hrozí poškozením izolace, zařízení a vážným ohrožením bezpečnosti obsluhy.
Otázka 6: Jaké třídy přesnosti jsou k dispozici pro měřicí aplikace distribuční soustavy?
Jsou k dispozici třídy přesnosti 0,2; 0,2S; 0,5 a 0,5S. Volbu proveďte podle potřeb měření, zatížitelnosti a požadavků místní distribuční soustavy nebo projektu.
Otázka 7: Jaké údaje musím uvést při objednávce?
Uveďte typ modelu, kód rozměru, primární a sekundární proud, třídu přesnosti, jmenovitý výkon, frekvenci sítě, typ vodiče, počet kusů a případné speciální požadavky jako těsnění, označení, certifikace nebo instrukce pro balení.
Často kladené otázky
Q1: Lze tento proudový transformátor instalovat do venkovního prostředí?
Ne, transformátory LFZD-0.66 a LMZ□D-0.66 jsou určeny výhradně pro vnitřní instalaci. Pro venkovní aplikace nebo zvláštní podmínky kontaktujte nás pro technické potvrzení.
Q2: Jakou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření doporučujeme třídu přesnosti 0,2S. Zajišťuje vysokou přesnost v celém rozsahu jmenovitého proudu při sekundárním proudu 5 A nebo 1 A.
Q3: Nabízíte úpravy pro speciální nadmořskou výšku nebo vlhkost?
Ano, úpravy pro specifické provozní podmínky jsou možné po předběžné dohodě. Před objednáním prosím specifikujte požadavky na nadmořskou výšku a vlhkost pro výrobní konzultaci.
Q4: Jaké jsou požadavky na instalační prostředí transformátoru?
Prostředí musí být bez silných otřesů, vodivého prachu a korozivních plynů. Okolní teplota se musí pohybovat v rozmezí -5 °C až +40 °C.
Q5: V jakém rozsahu je dostupný jmenovitý primární proud?
Transformátory jsou vyráběny v rozsahu primárního proudu od 5 A do 1500 A. Pro konkrétní kombinaci s jmenovitým výkonem a třídou přesnosti nás kontaktujte.
Q6: Kdo je výrobcem těchto měřicích proudových transformátorů do 0,66 kV?
Výrobcem řady LFZD-0.66 a LMZ□D-0.66 je společnost Daulma. Transformátory splňují hlavní mezinárodní normy a využívají izolaci z lité pryskyřice pro vnitřní sítě.
