Обзор
Трансформатор тока LFZD-0.66 / LMZ□D-0.66 для систем учета «Госсети» — это низковольтный трансформатор тока для внутренней установки, предназначенный для точного измерения тока и коммерческого учета электроэнергии в однофазных и трехфазных сетях переменного тока напряжением до 0,66 кВ с частотой 50 Гц. Устройство обычно устанавливается в шкафах учета, распределительных щитах, ящиках учета и цепях низковольтного контроля, обеспечивая надежную работу в энергетических и промышленных приложениях.
Конструкция серии выполнена из ненасыщенного полиэфирного компаунда с фиксированным креплением и доступна в исполнениях с круглым отверстием или прямоугольным окном для адаптации под различные конфигурации проводников и диапазоны первичного тока. Вторичная обмотка выдает стандартизированный ток 5 А или 1 А, что гарантирует совместимость со счетчиками электроэнергии, измерительными приборами и другим оборудованием учета в современных низковольтных энергосистемах.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ и ниже |
| Номинальная частота | 50 Гц |
| Вторичный ток | 5 А или 1 А |
| Тип монтажа | Внутренняя установка, стационарное крепление |
| Изоляционный материал | Литая конструкция из ненасыщенного полиэфирного компаунда |
| Назначение | Учет электроэнергии и измерение тока |
| Тип первичного проводника | Кабель или шина |
| Класс точности | Учетный класс (например, 0,2S, 0,5S) |

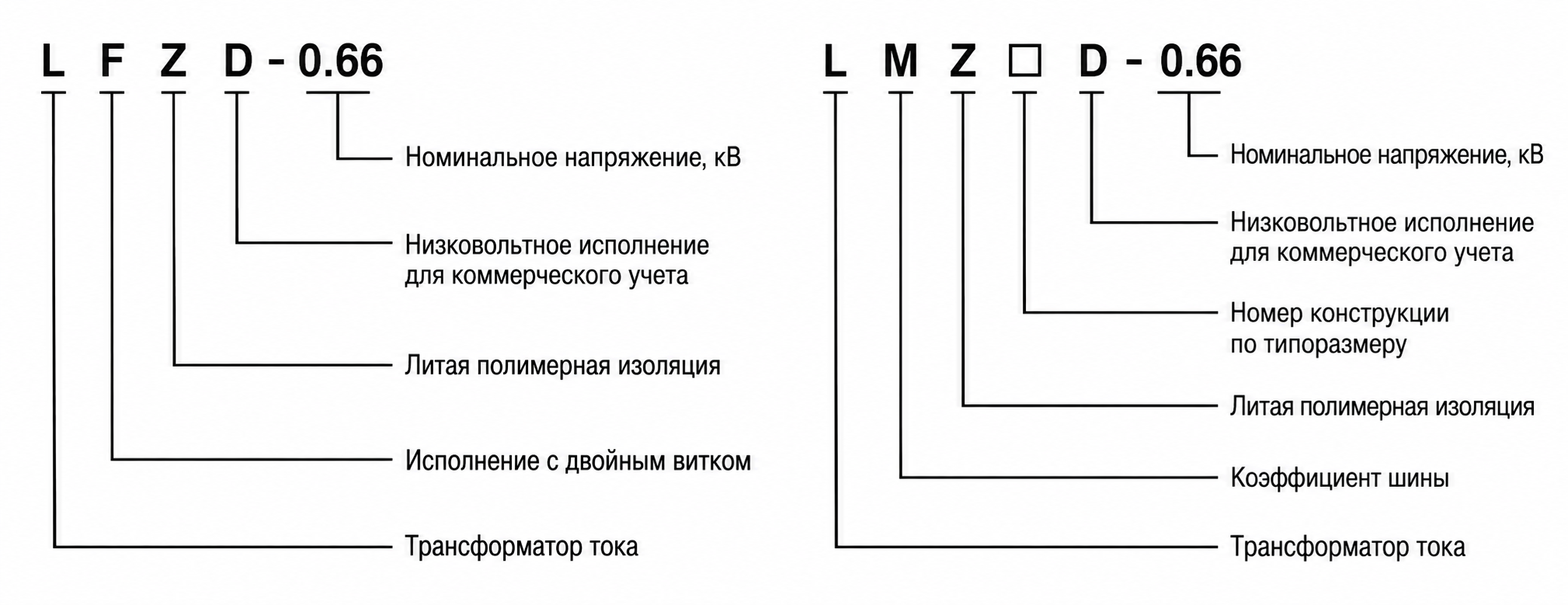

Расшифровка обозначения модели
- LFZD: серия низковольтных литых трансформаторов тока для коммерческого учета
- LMZ□D: серия низковольтных трансформаторов тока оконного/шинного типа для коммерческого учета с кодом конструктивного исполнения
- 0.66: класс номинального напряжения 0,66 кВ
- D: код конструкции, предназначенной специально для задач коммерческого учета
- 30, 40, 60, 80 и др.: код габаритов или размера окна в зависимости от варианта исполнения модели
Конструкция
Трансформаторы тока LFZD-0.66 и LMZ□D-0.66 имеют прочную литую конструкцию из ненасыщенного полиэфирного компаунда, обеспечивающую отличную электрическую изоляцию, механическую прочность и устойчивость к внешним воздействиям. Сердечник и обмотки полностью залиты компаундом, что гарантирует долговременную стабильность характеристик и защиту от влаги и загрязнений. Конструкция с фиксированным креплением позволяет надежно монтировать устройство в шкафах учета и распределительных щитах. В зависимости от модели корпус имеет либо круглое отверстие, либо прямоугольное окно для пропуска кабелей или шин, что обеспечивает гибкую интеграцию в различные низковольтные схемы учета.
Технические параметры
Условия эксплуатации
- Место установки: внутри помещений
- Напряжение сети: 0,66 кВ и ниже
- Номинальная частота: 50 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Требования к окружающей среде: место установки должно быть защищено от сильной вибрации, токопроводящей пыли, агрессивных газов, взрывоопасных сред и значительного загрязнения.
- Особые условия: при нестандартных требованиях к высоте над уровнем моря, влажности, степени загрязнения, компоновке шкафа учета или ограничениям по монтажному пространству рекомендуется согласовать технические детали с производителем до оформления заказа.
Технические данные
Трансформаторы тока LFZ1D-0.66 и LMZ□D-0.66 предназначены для внутреннего применения в системах учета с напряжением до 0,66 кВ, имеют литую изоляцию из компаунда и соответствуют основным международным стандартам.
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная мощность (В·А) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 2,5 / 5 / 10 |
| 150, 200, 250, 300, 400, 500 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 5 / 10 / 15 |
| 600, 800, 1000, 1200, 1500 | 5 / 1 | 0,2 / 0,2S / 0,5 / 0,5S | 10 / 15 / 20 |
Установка и подключение
Габаритные размеры

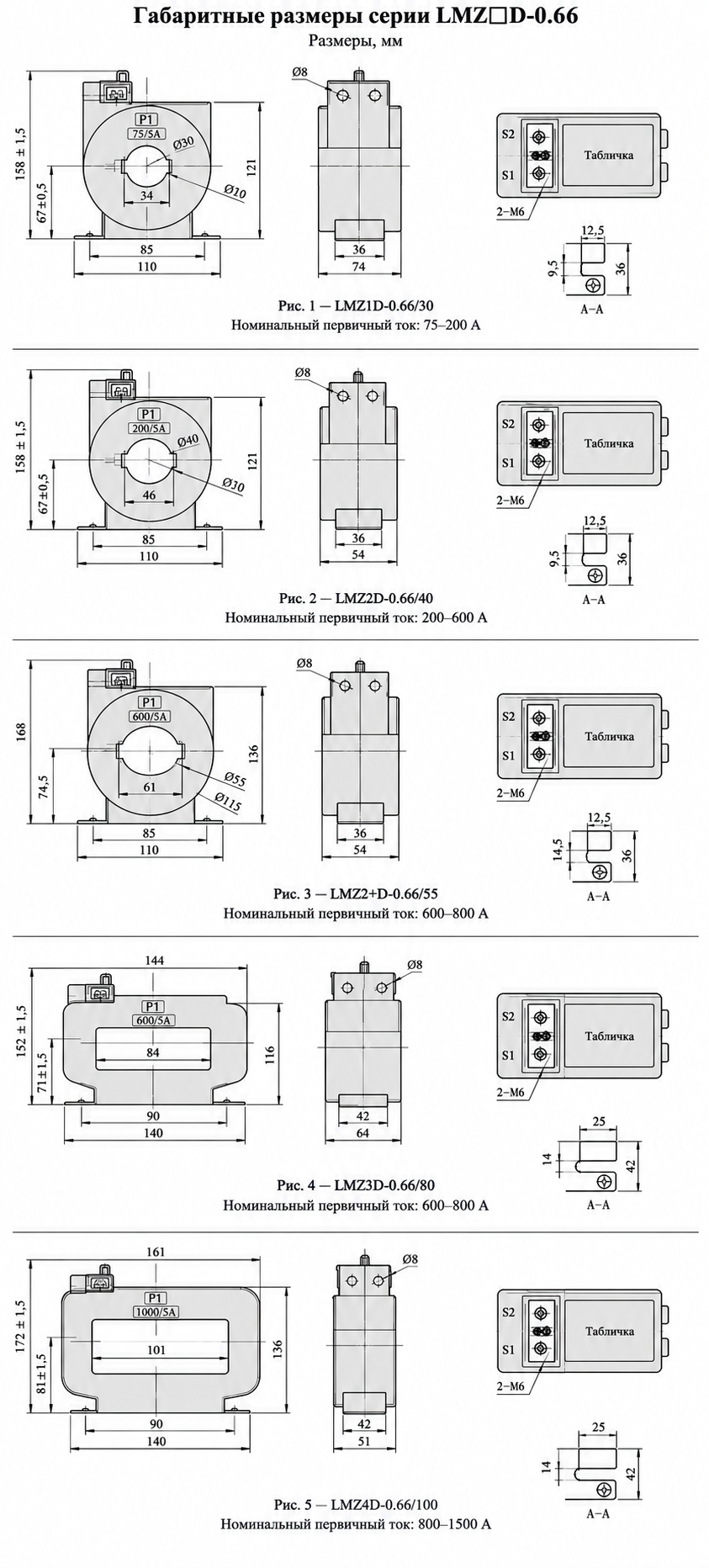

Все модели имеют литую конструкцию из компаунда с круглым отверстием или прямоугольным окном. Габаритные размеры зависят от типа модели (например, LFZD-0.66-30, LMZ□D-0.66-80) и приведены в миллиметрах. Перед монтажом или оформлением заказа уточните точные размеры по утвержденному чертежу габаритов.
Подбор и частые вопросы
Руководство по выбору
- Выберите модель (LFZD-0.66 для исполнения с круглым отверстием; LMZ□D-0.66 для прямоугольного окна или шинной установки) в зависимости от конфигурации проводников и ограничений по монтажному пространству.
- Подберите коэффициент трансформации, соответствующий номинальному рабочему току цепи с учетом возможных колебаний нагрузки для сохранения точности учета.
- Укажите вторичный ток — 5 А или 1 А — в соответствии с требованиями подключаемого счетчика электроэнергии или измерительного прибора.
- Выберите класс точности (0,2; 0,2S; 0,5 или 0,5S), соответствующий техническому заданию проекта и требуемой точности для целей коммерческого учета или мониторинга.
- Убедитесь в соответствии номинальной мощности, частоты сети и условий эксплуатации (только для внутренней установки) вашей низковольтной системе переменного тока до 0,66 кВ.
Часто задаваемые вопросы
Вопрос 1: Для каких применений предназначены трансформаторы тока LFZD-0.66 и LMZ□D-0.66?
Эти трансформаторы тока используются для точного измерения тока и коммерческого учета электроэнергии во внутренних низковольтных сетях переменного тока с напряжением до 0,66 кВ включительно.
Вопрос 2: Как выбрать между моделями LFZD-0.66 и LMZ□D-0.66?
Модель LFZD-0.66 имеет литую конструкцию с круглым отверстием и подходит для стандартных схем учета, тогда как LMZ□D-0.66 поддерживает прямоугольные окна или шинные конфигурации — выбор зависит от типа проводника и компоновки шкафа.
Вопрос 3: Можно ли устанавливать эти трансформаторы тока на открытом воздухе?
Нет, данная серия предназначена исключительно для внутренней установки. Для наружного монтажа требуются трансформаторы, специально разработанные для работы в условиях повышенной влажности, перепадов температур и других агрессивных внешних факторов.
Вопрос 4: Какие варианты вторичного тока доступны?
Доступны варианты выходного вторичного тока 5 А или 1 А в зависимости от требований подключаемого счетчика электроэнергии, измерительных приборов или норм проектирования.
Вопрос 5: Почему опасно оставлять вторичную цепь разомкнутой во время работы?
Разомкнутая вторичная обмотка при протекании тока в первичной цепи может вызвать возникновение опасно высокого напряжения, что приводит к пробою изоляции, повреждению оборудования и создает серьезную угрозу для персонала.
Вопрос 6: Какие классы точности предлагаются для применений в системах «Госсети»?
Доступные классы точности: 0,2; 0,2S; 0,5 и 0,5S. Выбор осуществляется в зависимости от требований к точности учета, номинальной нагрузки и соответствия техническим условиям заказчика или местной энергосбытовой организации.
Вопрос 7: Какую информацию необходимо указать при оформлении заказа?
Укажите тип модели, код габаритов, первичный и вторичный токи, класс точности, номинальную мощность, частоту сети, тип проводника, количество, а также специальные требования, такие как пломбировка, маркировка, сертификаты или особенности упаковки.
Frequently Asked Questions
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0,2S или 0,5S. Они обеспечивают высокую точность в диапазоне от 5 до 120% номинального тока. Точные параметры калибровки уточняйте при заказе.
Q2: Можно ли устанавливать эти трансформаторы тока на улице?
Нет, модели LFZD-0.66 и LMZD-0.66 предназначены только для внутренней установки. Они рассчитаны на температуру от –5 до +40 °C и защиту от пыли и вибрации.
Q3: Как заказать трансформатор для нестандартных условий эксплуатации?
При нестандартной высоте, влажности или ограничении места в шкафу требуется согласование с производителем. Свяжитесь с нами для проверки технических характеристик до оформления заказа.
Q4: Какие номиналы первичного тока доступны для данных моделей?
Доступен широкий диапазон первичных токов от 5 до 600 А и выше. Номинальный вторичный ток составляет 5 или 1 А. Конкретные значения мощности и точности зависят от номинала.
Q5: Соответствует ли продукция международным стандартам качества?
Да, оборудование с литой компаундной изоляцией соответствует основным международным стандартам. Точные наименования стандартов и сертификаты предоставляются по запросу. Уточняйте актуальную документацию при формировании спецификации.
Q6: Для каких систем применяются трансформаторы серии LFZD и LMZD?
Устройства применяются в системах учета электроэнергии напряжением до 0,66 кВ и частотой 50 Гц. Они интегрируются во внутренние распределительные щиты и шкафы учета.
