نظرة عامة
يُعد محول التيار LZZB1-24W محولاً خارجياً من النوع الجاف مصمماً لأنظمة التوزيع متوسطة الجهد بجهد 24 كيلوفولت. يتميز بهيكل عازل مغلق بالكامل من راتنج الإيبوكسي المصبوب، مما يوفر قوة عزل كهربائي عالية ومتانة ميكانيكية للتركيبات الخارجية المعرضة دون استخدام زيت المحولات.
يدعم هذا المحول تيارات ثانوية قياسية تبلغ 5 أمبير أو 1 أمبير، ويقدّم درجات دقة للقياس مثل 0.2S و0.5S، ودرجات حماية مثل 5P، مما يجعله مناسباً لقياس الطاقة، وقياس التيار، وحماية المرحلات في الأنظمة المتناوبة التي تعمل بتردد 50 هرتز أو 60 هرتز. وهو متوافق مع معايير IEC لمستويات العزل 24/65/125 كيلوفولت، ويُستخدم عادةً في المعدات المثبتة على الأعمدة، والدوائر الخارجية، والمحطات الفرعية المدمجة، ونقاط الربط مع مصادر الطاقة المتجددة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 24kV |
| مستوى العزل | 24/65/125kV |
| التردد المقنن | 50Hz أو 60Hz |
| التيار الأولي | حسب الطلب (نسب قياسية) |
| التيار الثانوي | 5A أو 1A |
| دقة القياس | 0.2S، 0.2، 0.5S، 0.5 |
| دقة الحماية | 5P، 10P |
| نوع التركيب | خارجي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع البنية | جاف، خالٍ من الزيت |
| التطبيق | القياس، قياس الطاقة، الحماية |
| الوزن التقريبي | 39kg |
ترميز الموديل
- L: محول تيار.
- Z: هيكل عمودي / عمودي الشكل.
- Z: عزل من راتنج الإيبوكسي المصبوب.
- B: سلسلة للقياس والحماية.
- 1: تسلسل التصميم أو رمز المنصة.
- 24: فئة الجهد المقنن 24 كيلوفولت.
- W: نوع خارجي.

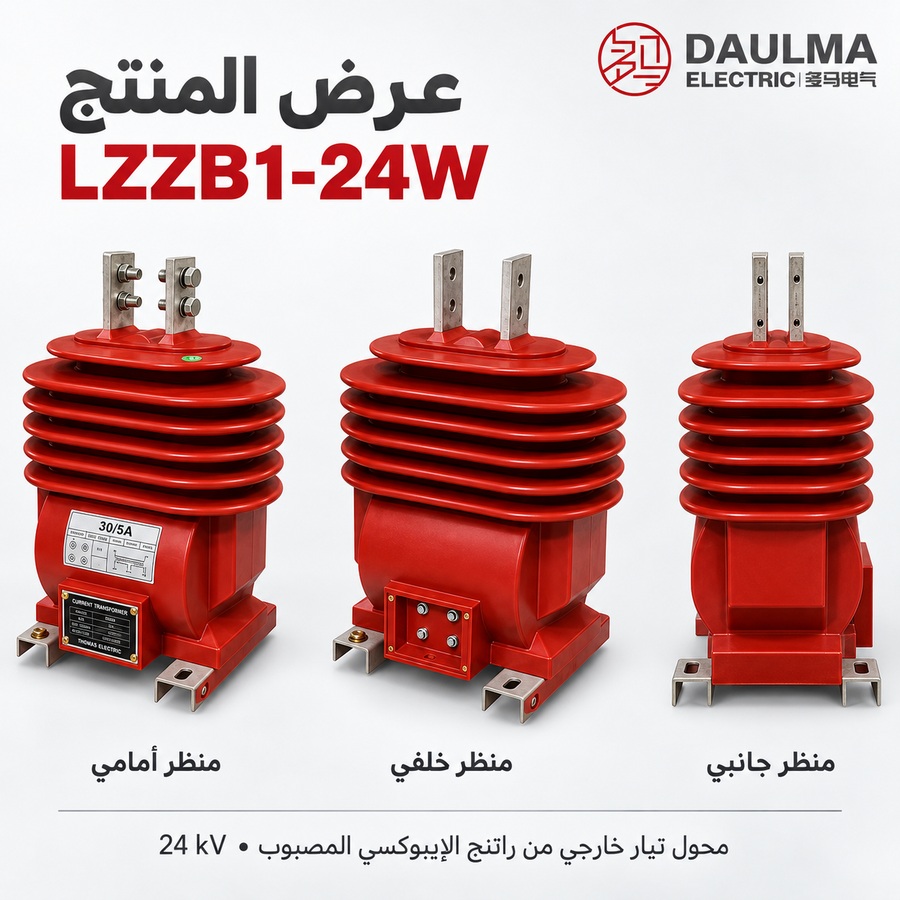

البنية الإنشائية
يستخدم محول التيار LZZB1-24W هيكلًا خارجيًا أحادي القطعة من راتنج الإيبوكسي المصبوب، ليشكّل بنية جافة مغلقة بالكامل تمنع وجود فراغات هوائية داخلية ودخول الرطوبة. يتم دمج الموصل الأولي داخل الغلاف المصبوب، بينما تكون اللفات الثانوية مغروسة داخل مصفوفة الإيبوكسي لتحقيق أفضل أداء حراري وكهربائي. يوفّر صندوق طرفيات مثبت في الأمام وصولاً سهلاً إلى الأطراف الثانوية للتمديد، والاختبار، والصيانة. ويضمن التصميم الخالي من الزيت موثوقية طويلة الأمد في البيئات الخارجية القاسية، حيث يتحمل التعرّض للأشعة فوق البنفسجية، والتغيرات الحرارية، والتلوث دون تدهور خصائص العزل.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: خارجي
- أقصى درجة حرارة محيطة: +40°م كمرجع
- أدنى درجة حرارة محيطة: -5°م كمرجع من بيانات الكتالوج؛ درجات حرارة أقل متاحة باتفاق
- التردد المقنن: 50 هرتز أو 60 هرتز
- الارتفاع: ≤ 1000 متر ضمن ظروف التشغيل القياسية؛ ارتفاعات أعلى باتفاق
- الحالة الجوية: لا توجد تلوث شديد، أو غازات مسببة للتآكل، أو أجواء متفجرة تتجاوز حدود التصميم
المعايير الفنية
يُعد محول التيار LZZB1-24W محولاً خارجياً من راتنج الإيبوكسي المصبوب مصنفاً لأنظمة 24 كيلوفولت، ويتميز بنظام عزل من راتنج مصبوب مناسب للظروف البيئية القاسية. يعمل ضمن نطاق درجات حرارة محيطة من -5°م إلى +40°م وعلى ارتفاعات تصل إلى 1000 متر، وهو متوافق مع معايير IEC 61869-1 وIEC 61869-2 وGB/T 20840.1 وGB/T 20840.2. يدعم المحول تيارات أولية من 20 أمبير إلى 2500 أمبير، مع مخرجات ثانوية 1 أمبير أو 5 أمبير.
درجة الحرارة المحيطة: -5°م ～ +40°م
| التيار الأولي المقنن (A) |
مزيج درجات الدقة |
القدرة المخرَجة المقننة (VA) | التيار الحراري القصير المقنن (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 / 0.5S | 0.5 | 5P | ||||
| 20–40 | 0.2S/0.5 0.2/0.5 0.2/5P10 0.5/5P10 0.2/5P10 0.5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 0.2S/0.5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
التركيب والتوصيلات

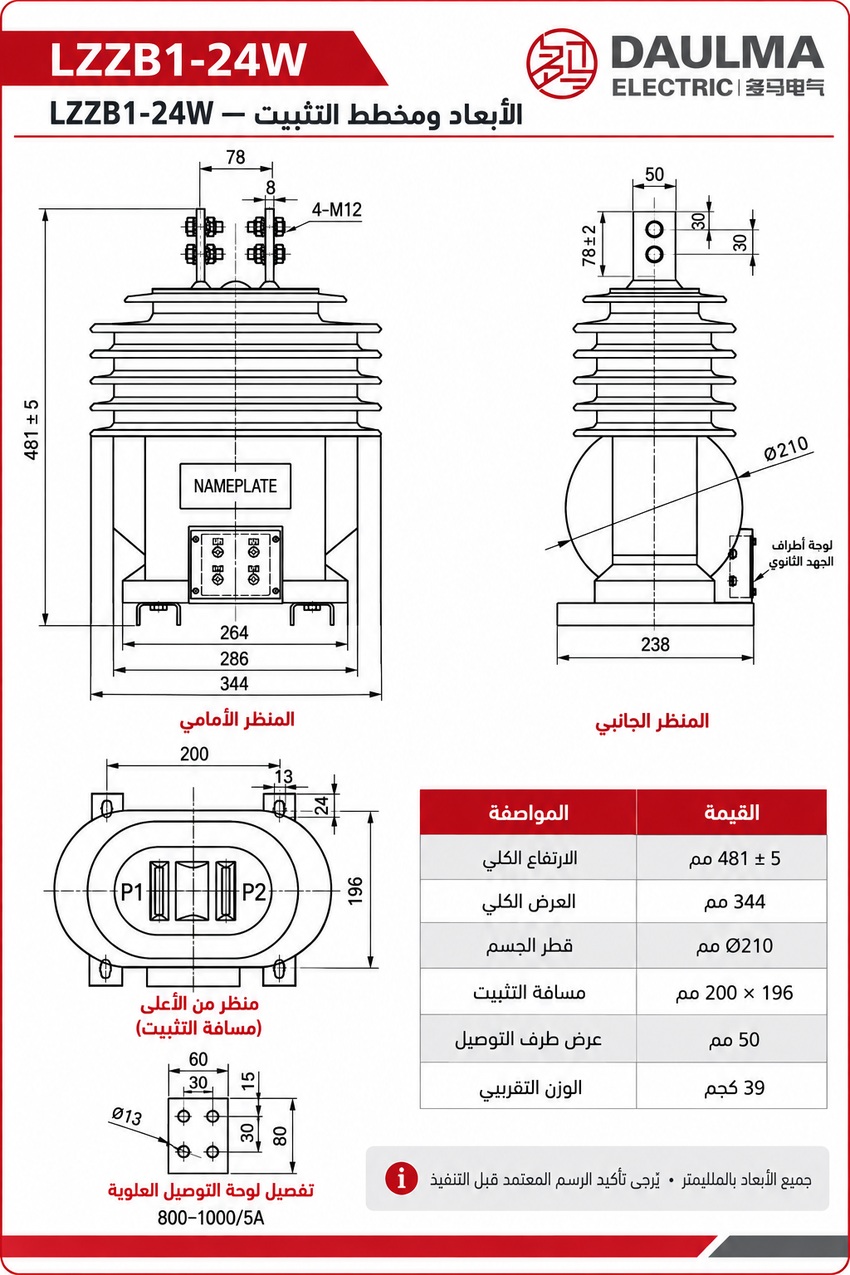

مخطط التركيب
يُصمم محول التيار الخارجي LZZB1-24W من راتنج الإيبوكسي المصبوب للتركيب الآمن على الهياكل الداعمة باستخدام قاعدة الشفّة المزوّدة. تأكد من المحاذاة الصحيحة مع الموصلات الأولية والحفاظ على الفراغات المطلوبة وفقاً للمعايير الكهربائية المحلية. قم بتوصيل الأسلاك الثانوية بكتل الطرفيات باستخدام كابلات ذات مقطع مناسب، وتحقق من القطبية قبل تشغيل النظام.
اللفات وترميز الطرفيات
| الطرف | الوظيفة | ملاحظة تطبيقية |
|---|---|---|
| P1 / P2 | الأطراف الأولية | تُستخدم كمرجع لاتجاه التيار الأولي والقطبية. |
| S1 / S2 | لفة ثانوية واحدة | تُستخدم عند تحديد مخرج ثانوي واحد. |
| 1S1 / 1S2 | اللفة الثانوية الأولى | تُخصص عادةً للقياس أو قياس التيار. |
| 2S1 / 2S2 | اللفة الثانوية الثانية | تُخصص عادةً لحماية المرحلات. |
| 3S1 / 3S2 | لفة ثانوية إضافية عند التحديد | تُستخدم لدائرة حماية احتياطية أو مراقبة مستقلة. |
| نقطة التأريض | مرجع تأريض للدارة الثانوية / القاعدة | يجب تأريض نقطة واحدة من الدارة الثانوية وقاعدة المحول وفقاً لممارسات المشروع. |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بناءً على جهد النظام (24 كيلوفولت) ومتطلبات التطبيق الخارجي.
- اختر بين تيار ثانوي 5 أمبير أو 1 أمبير حسب الأجهزة المتصلة وإجمالي الحمل.
- حدّد درجة الدقة: 0.2S أو 0.2 أو 0.5S أو 0.5 للقياس؛ 5P10 أو 5P20 للحماية.
- تأكد من أن المسافة الزاحفة والفراغ الكهربائي يتوافقان مع معايير العزل المحلية للتطبيقات الخارجية.
- تحقق من أن أبعاد التركيب والوزن (حوالي 39 كغ) مناسبة لهيكل التركيب.
- تأكد من أن موقع صندوق الطرفيات واتجاه P1/P2 يتماشيان مع تخطيط الأسلاك في الموقع.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZB1-24W في البيئات القاسية؟
نعم، المحول مصمم للتركيب الخارجي. يتميز بعزل من راتنج الإيبوكسي المصبوب ويتحمل درجات حرارة من -5°م إلى +40°م. يُرجى التأكد من خلو الموقع من الغازات المسببة للتآكل.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لقياسات الفوترة. يضمن المحول دقة عالية ضمن نطاق تيارات أولية من 20 أمبير إلى 2500 أمبير. تواصل معنا لتحديد نسبة التحويل المناسبة.
Q3: ما هي سعة المحول على تيارات القصر؟
يعتمد ذلك على التيار الأولي المقنن المختار. يدعم المحول تيارات حرارية وديناميكية محددة حسب الجدول الفني لكل فئة. راجع ورقة البيانات أو تواصل مع المصنع لتأكيد القيمة.
Q4: هل المحول متوافق مع معايير IEC الدولية؟
نعم، يتوافق المحول تماماً مع معاييري IEC 61869-1 و IEC 61869-2. كما يلبي المتطلبات القياسية GB/T 20840. يمكن توفير شهادات المطابقة الخاصة بكل شحنة عند الطلب.
Q5: كيف يتم تخصيص المحول للمشاريع ذات الارتفاعات العالية؟
التصميم القياسي يناسب ارتفاعات تصل إلى 1000 متر. للمشاريع الواقعة على ارتفاعات أعلى أو درجات حرارة أقل من -5°م، يتم تعديل العزل حسب الطلب. تواصل مع مبيعاتنا للموافقة الفنية.
Q6: ما هو تطبيق محول التيار الخارجي الجاف هذا؟
يُستخدم المحول في أنظمة 24 كيلوفولت لأغراض قياس الطاقة والحماية. يُصنع من راتنج الإيبوكسي المصبوب لضمان العزل الآمن في المحطات الخارجية. راجع كتالوج daulma لمزيد من التفاصيل.
