Přehled

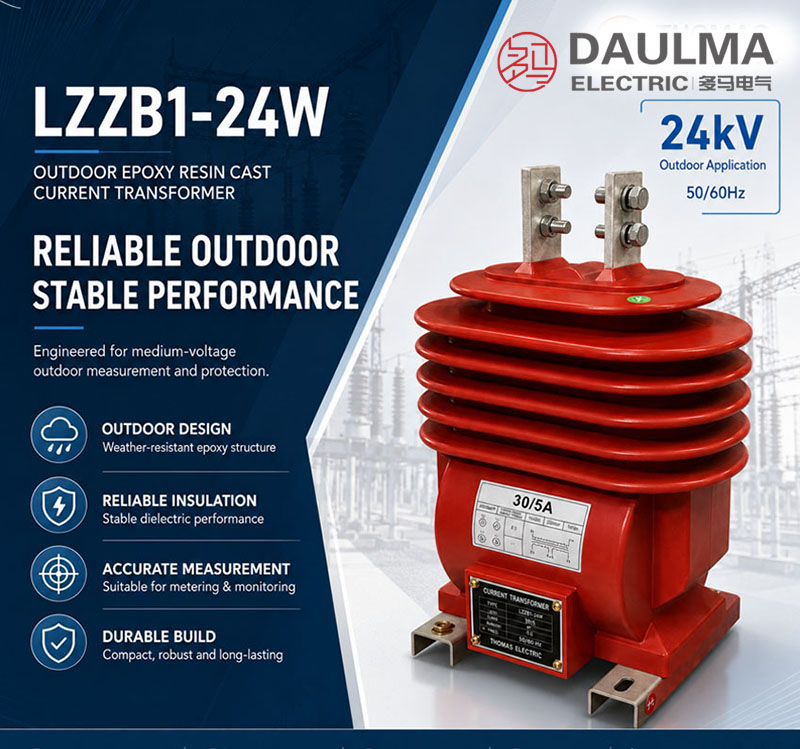

LZZB1-24W je venkovní suchý proudový transformátor určený pro středněnapěťové distribuční systémy 24 kV. Má plně uzavřenou izolační konstrukci z epoxidové pryskyřice, která poskytuje vysokou dielektrickou pevnost a mechanickou odolnost pro expozici venku bez použití transformátorového oleje.
Tento proudový transformátor (PT) podporuje standardní sekundární proudy 5 A nebo 1 A a nabízí třídy přesnosti pro měření, jako jsou 0,2S, 0,5S, a ochranné třídy, např. 5P, což jej činí vhodným pro měření energie, měření proudu a reléovou ochranu v AC systémech s frekvencí 50 Hz nebo 60 Hz. Splňuje normy IEC pro izolační úrovně 24/65/125 kV a běžně se instaluje na sloupových zařízeních, venkovních vývodech, kompaktních trafostanicích a rozhraních obnovitelných zdrojů energie.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 24 kV |
| Izolační úroveň | 24/65/125 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Primární proud | Dle objednávky (standardní převody) |
| Sekundární proud | 5 A nebo 1 A |
| Přesnost pro měření | 0,2S, 0,2, 0,5S, 0,5 |
| Ochranná přesnost | 5P, 10P |
| Typ instalace | Venkovní |
| Izolační materiál | Epoxydová pryskyřice |
| Konstrukce | Suchý typ, bezolejový |
| Aplikace | Měření, měřicí účely, ochrana |
| Přibližná hmotnost | 39 kg |
Označení modelu
- L: Proudový transformátor.
- Z: Sloupová / sloupková konstrukce.
- Z: Izolace z litiny epoxidové pryskyřice.
- B: Série pro měření i ochranu.
- 1: Označení konstrukční řady nebo platformy.
- 24: Jmenovité napětí 24 kV.
- W: Venkovní provedení.
Konstrukce
LZZB1-24W má monolitické těleso z epoxidové pryskyřice pro venkovní použití, které tvoří plně utěsněnou suchou konstrukci eliminující vnitřní vzduchové mezery a pronikání vlhkosti. Primární vodič je integrován do odlité skříně, zatímco sekundární vinutí jsou zabudována do epoxidové matrice pro optimální tepelný a elektrický výkon. Přední svorkovnice umožňuje snadný přístup k sekundárním svorkám pro zapojení, testování a údržbu. Toto bezolejové provedení zajišťuje dlouhodobou spolehlivost v náročném venkovním prostředí, odolává UV záření, teplotním cyklům a znečištění bez degradace izolačních vlastností.
Technické parametry
Provozní podmínky
- Místo instalace: Venkovní
- Maximální okolní teplota: +40 °C (referenční)
- Minimální okolní teplota: -5 °C (dle katalogových údajů); nižší teplota dle dohody
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Nadmorská výška: ≤ 1000 m za standardních provozních podmínek; vyšší nadmořská výška dle dohody
- Atmosférické podmínky: Bez silného znečištění, korozivních plynů nebo výbušné atmosféry nad rámec návrhových limitů
Technické parametry
LZZB1-24W je venkovní proudový transformátor z epoxidové pryskyřice pro systémy 24 kV s izolačním systémem vhodným pro náročné klimatické podmínky. Provozuje se v rozsahu okolní teploty -5 °C až +40 °C v nadmořské výšce do 1000 m a splňuje normy IEC 61869-1, IEC 61869-2, GB/T 20840.1 a GB/T 20840.2. Zařízení podporuje jmenovité primární proudy od 20 A do 2500 A se sekundárními výstupy 1 A nebo 5 A.
Okolní teplota: -5 °C ～ +40 °C
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) | Jmenovitý krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 / 0,5S | 0,5 | 5P | ||||
| 20–40 | 0,2S/0,5 0,2/0,5 0,2/5P10 0,5/5P10 0,2/5P10 0,5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 0,2S/0,5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
Instalace a zapojení
Instalační schéma
Venkovní proudový transformátor LZZB1-24W z epoxidové pryskyřice je navržen pro bezpečné uchycení na nosné konstrukce pomocí dodané přírubové základny. Zajistěte správné zarovnání s primárními vodiči a dodržujte požadované vzdálenosti dle místních elektrotechnických předpisů. Sekundární kabeláž připojte ke svorkovnicím vhodným průřezem vodičů a před zapnutím ověřte polaritu.
Vinutí a označení svorek
| Svorka | Funkce | Poznámka k použití |
|---|---|---|
| P1 / P2 | Primární svorky | Slouží jako referenční bod pro směr primárního proudu a polaritu. |
| S1 / S2 | Jediné sekundární vinutí | Používá se, pokud je specifikován jeden sekundární výstup. |
| 1S1 / 1S2 | První sekundární vinutí | Obvykle určeno pro měření nebo měřicí účely. |
| 2S1 / 2S2 | Druhé sekundární vinutí | Obvykle určeno pro reléovou ochranu. |
| 3S1 / 3S2 | Další sekundární vinutí (pokud je specifikováno) | Používá se pro záložní ochranu nebo samostatný monitorovací obvod. |
| Uzemňovací bod | Referenční bod pro uzemnění sekundáru / základny | Jeden bod sekundárního obvodu a základna PT by měly být uzemněny dle projektové praxe. |
Výběr a časté otázky
Návod pro výběr
- Vybírejte dle systémového napětí (24 kV) a požadavků na venkovní aplikaci.
- Zvolte mezi sekundárním proudem 5 A nebo 1 A podle připojených zařízení a celkové zátěže.
- Upřesněte třídu přesnosti: 0,2S, 0,2, 0,5S nebo 0,5 pro měření; 5P10 nebo 5P20 pro ochranu.
- Ověřte, že povrchová dráha a vzdušná vzdálenost splňují místní normy pro venkovní izolaci.
- Zkontrolujte, zda rozměry uchycení a hmotnost (cca 39 kg) vyhovují nosné konstrukci.
- Ujistěte se, že poloha svorkovnice a orientace P1/P2 odpovídají uspořádání kabeláže na místě.
Často kladené otázky
Otázka 1: Jaké je hlavní použití proudového transformátoru LZZB1-24W?
LZZB1-24W je venkovní suchý proudový transformátor z epoxidové pryskyřice pro 24 kV, určený pro měření proudu, měření spotřeby energie a reléovou ochranu ve středněnapěťových distribučních sítích.
Otázka 2: Čím se liší LZZB1-24W od modelu LZZBW-24?
LZZB1-24W je specializovaná venkovní PT platforma pro 24 kV se standardizovanými kompaktními rozměry a hmotností cca 39 kg, zatímco LZZBW-24 obvykle označuje širší rodinu vícenapěťových venkovních proudových transformátorů.
Otázka 3: Je LZZB1-24W olejový transformátor?
Ne. LZZB1-24W je suchý proudový transformátor z epoxidové pryskyřice, který neobsahuje olej, a je proto ideální pro bezolejové venkovní instalace.
Otázka 4: Jaké jsou možnosti sekundárního proudu?
Jmenovitý sekundární proud lze zvolit buď 5 A nebo 1 A, podle požadavků připojených měřičů, relé, délky kabelů a celkové sekundární zátěže.
Otázka 5: Jaké třídy přesnosti podporuje pro měření a ochranu?
Běžné měřicí třídy zahrnují 0,2S, 0,2, 0,5S a 0,5. Pro ochranné aplikace se obvykle používají 5P10 nebo 5P20, v závislosti na potřebách koordinace relé.
Otázka 6: Co je třeba ověřit před venkovní instalací LZZB1-24W?
Před instalací zkontrolujte pevnost montážní základny, směr P1/P2, polohu svorkovnice, utěsnění sekundárních kabelů, uzemňovací bod, povrchovou dráhu a požadovanou vzdušnou vzdálenost.
Otázka 7: Jaké údaje jsou potřeba při zadání objednávky?
Uveďte napěťovou třídu, převod proudu, sekundární výstup (5 A nebo 1 A), třídu přesnosti, jmenovitou zátěž, podmínky venkovního provozu, výkres uchycení, schéma svorek, protokol o běžných zkouškách a požadavky na certifikaci.
Často kladené otázky
Q1: Jaké jsou podmínky pro venkovní instalaci tohoto 24kV transformátoru?
Instalace je určena výhradně pro venkovní prostředí bez silného znečištění. Maximální nadmořská výška je 1000 m a teplotní rozsah -5 °C až +40 °C. Pro vyšší nadmořskou výšku kontaktujte výrobce.
Q2: Která třída přesnosti je vhodná pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2S. Zajišťuje vysokou přesnost v celém rozsahu jmenovitého proudu dle normy IEC 61869-2. Přesnou konfiguraci vinutí konzultujte s naší technikou.
Q3: Lze objednat atypický jmenovitý primární proud nad 2500 A?
Standardní rozsah je od 20 A do 2500 A. Výroba atypických proudových poměrů nad tuto hranici je možná pouze po individuální dohodě. Pro poptávku nestandardních parametrů kontaktujte obchodní oddělení.
Q4: Jaký je jmenovitý krátkodobý tepelný proud pro tuto řadu?
Hodnota tepelného i dynamického proudu závisí na konkrétním jmenovitém primárním proudu. Údaje naleznete v technické tabulce pro vybraný rozsah. Pro výpočet zkratových poměrů vašeho projektu si vyžádejte detailní datasheet.
Q5: Splňuje tento suchý transformátor mezinárodní normy IEC?
Ano, zařízení plně odpovídá normám IEC 61869-1 a IEC 61869-2. Zároveň splňuje i čínské standardy GB/T 20840. Certifikáty a protokoly o zkouškách doložíme s dodávkou.
Q6: Pro jaké aplikace je určen proudový transformátor LZZB1-24W?
Jde o venkovní epoxidový transformátor pro 24kV distribuční sítě a průmyslové rozvodny. Izolace z epoxidové pryskyřice zajišťuje odolnost proti náročným klimatickým podmínkám. Pro specifikaci do konkrétního rozváděče nám zašlete poptávku.
