Обзор

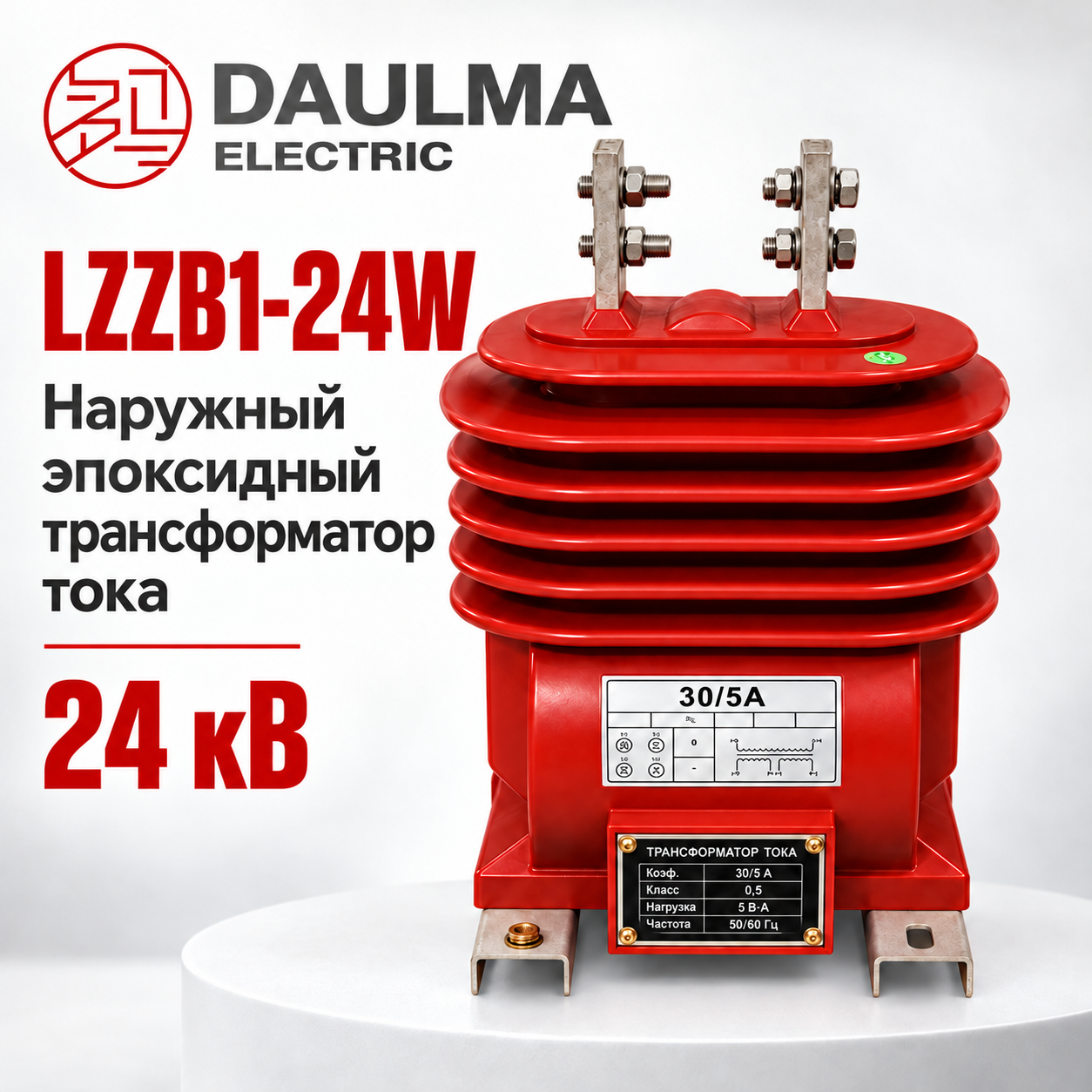

Трансформатор тока LZZB1-24W — это сухой трансформатор тока наружной установки, предназначенный для распределительных сетей среднего напряжения 24 кВ. Он имеет полностью герметичную конструкцию с изоляцией из литой эпоксидной смолы, обеспечивающую высокую электрическую прочность и механическую надёжность при эксплуатации на открытом воздухе без использования трансформаторного масла.
Данный ТТ поддерживает стандартные вторичные токи 5 А или 1 А и предлагает классы точности для учёта — такие как 0,2S, 0,5S — и классы для защиты — например, 5P, что делает его пригодным для учёта электроэнергии, измерения тока и релейной защиты в сетях переменного тока с частотой 50 Гц или 60 Гц. Изделие соответствует стандартам МЭК по уровням изоляции 24/65/125 кВ и обычно устанавливается на опорном оборудовании, воздушных линиях, в компактных подстанциях и точках присоединения возобновляемых источников энергии.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 24 кВ |
| Уровень изоляции | 24/65/125 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Первичный ток | По заказу (стандартные коэффициенты трансформации) |
| Вторичный ток | 5 А или 1 А |
| Класс точности для учёта | 0,2S, 0,2, 0,5S, 0,5 |
| Класс точности для защиты | 5P, 10P |
| Тип установки | Наружная |
| Материал изоляции | Литая эпоксидная смола |
| Конструкция | Сухая, безмасляная |
| Применение | Измерение, учёт, защита |
| Примерный вес | 39 кг |
Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Опорная (стоечная) конструкция.
- Z: Изоляция из литой эпоксидной смолы.
- B: Серия для учёта и защиты.
- 1: Номер разработки или код платформы.
- 24: Класс номинального напряжения 24 кВ.
- W: Наружное исполнение.
Конструкция

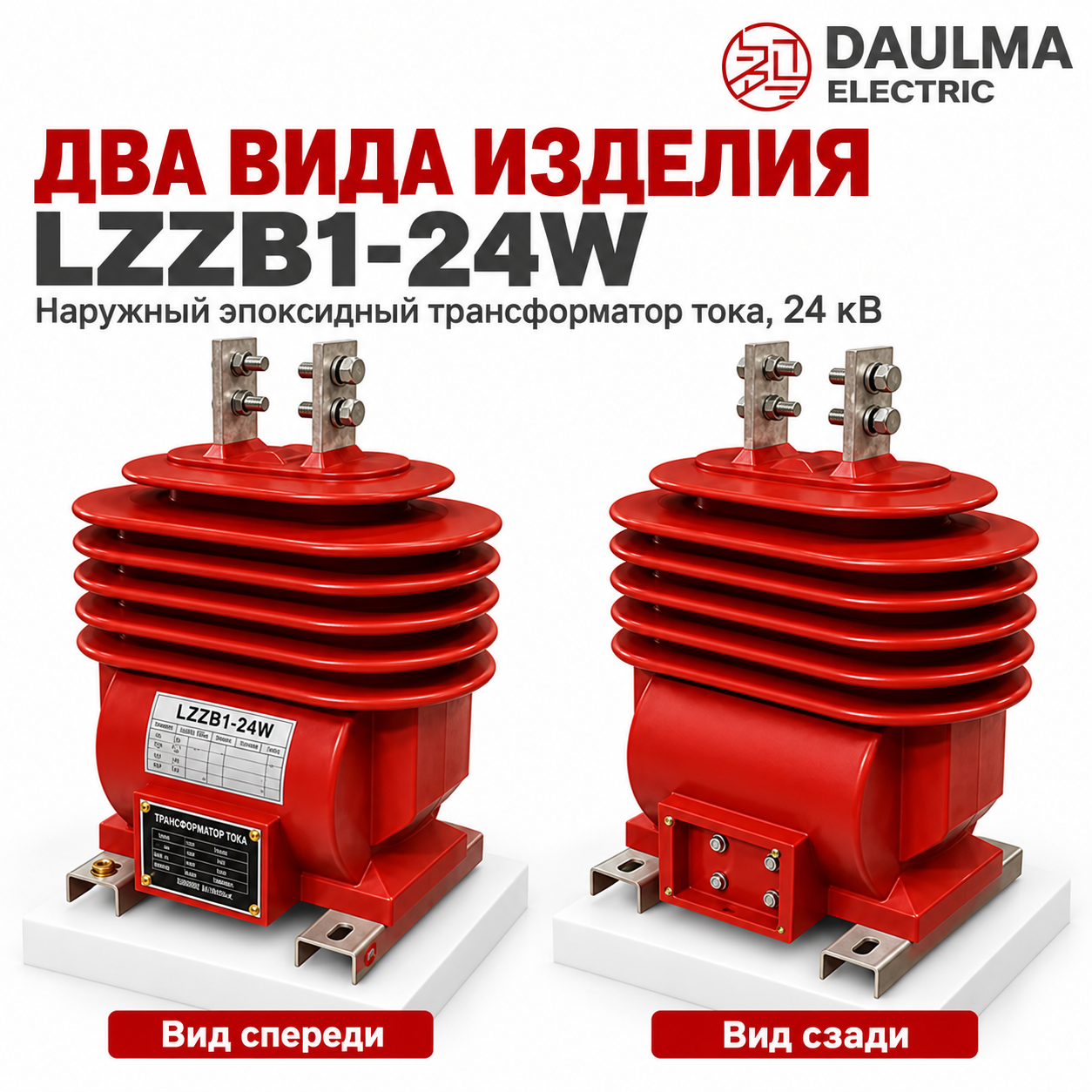

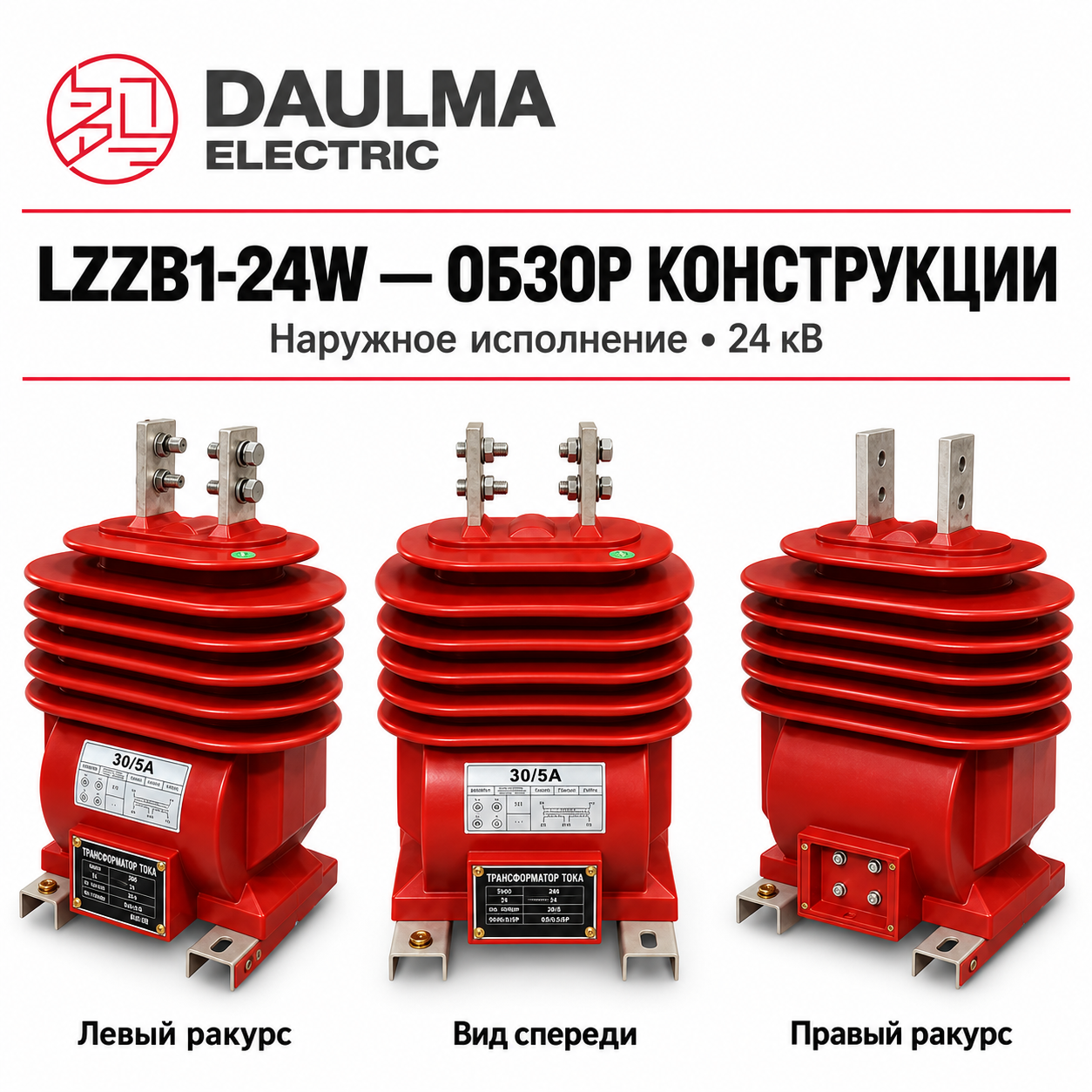

Трансформатор тока LZZB1-24W выполнен в виде монолитного корпуса из литой эпоксидной смолы для наружной установки, образующего полностью герметичную сухую конструкцию, исключающую внутренние воздушные полости и проникновение влаги. Первичный проводник интегрирован в литой корпус, а вторичные обмотки залиты в эпоксидную матрицу для обеспечения оптимальных тепловых и электрических характеристик. Спереди расположен клеммный ящик, обеспечивающий удобный доступ к вторичным выводам для подключения, испытаний и обслуживания. Безмасляная конструкция гарантирует долговечную надёжность в суровых условиях наружной эксплуатации, устойчивость к УФ-излучению, температурным циклам и загрязнению без ухудшения изоляционных свойств.
Технические параметры
Условия эксплуатации
- Место установки: Наружное
- Максимальная температура окружающей среды: +40 °C (по справочным данным)
- Минимальная температура окружающей среды: -5 °C (по каталогным данным); более низкие температуры — по согласованию
- Номинальная частота: 50 Гц или 60 Гц
- Высота над уровнем моря: ≤ 1000 м при стандартных условиях эксплуатации; большие высоты — по согласованию
- Атмосферные условия: Отсутствие сильного загрязнения, коррозионных газов или взрывоопасной среды за пределами проектных допусков
Технические параметры
Трансформатор тока LZZB1-24W — это наружный трансформатор тока с изоляцией из литой эпоксидной смолы, рассчитанный на работу в сетях 24 кВ и предназначенный для эксплуатации в сложных климатических условиях. Он работает в диапазоне температур окружающей среды от -5 °C до +40 °C на высотах до 1000 м и соответствует стандартам IEC 61869-1, IEC 61869-2, ГОСТ Р МЭК 61869-1 (ГБ/T 20840.1) и ГОСТ Р МЭК 61869-2 (ГБ/T 20840.2). Устройство поддерживает первичные токи от 20 А до 2500 А с вторичными выходами 1 А или 5 А.
Температура окружающей среды: -5 °C ～ +40 °C
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (В·А) | Номинальный кратковременный тепловой ток (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 / 0,5S | 0,5 | 5P | ||||
| 20–40 | 0,2S/0,5 0,2/0,5 0,2/5P10 0,5/5P10 0,2/5P10 0,5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 0,2S/0,5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
Установка и подключение

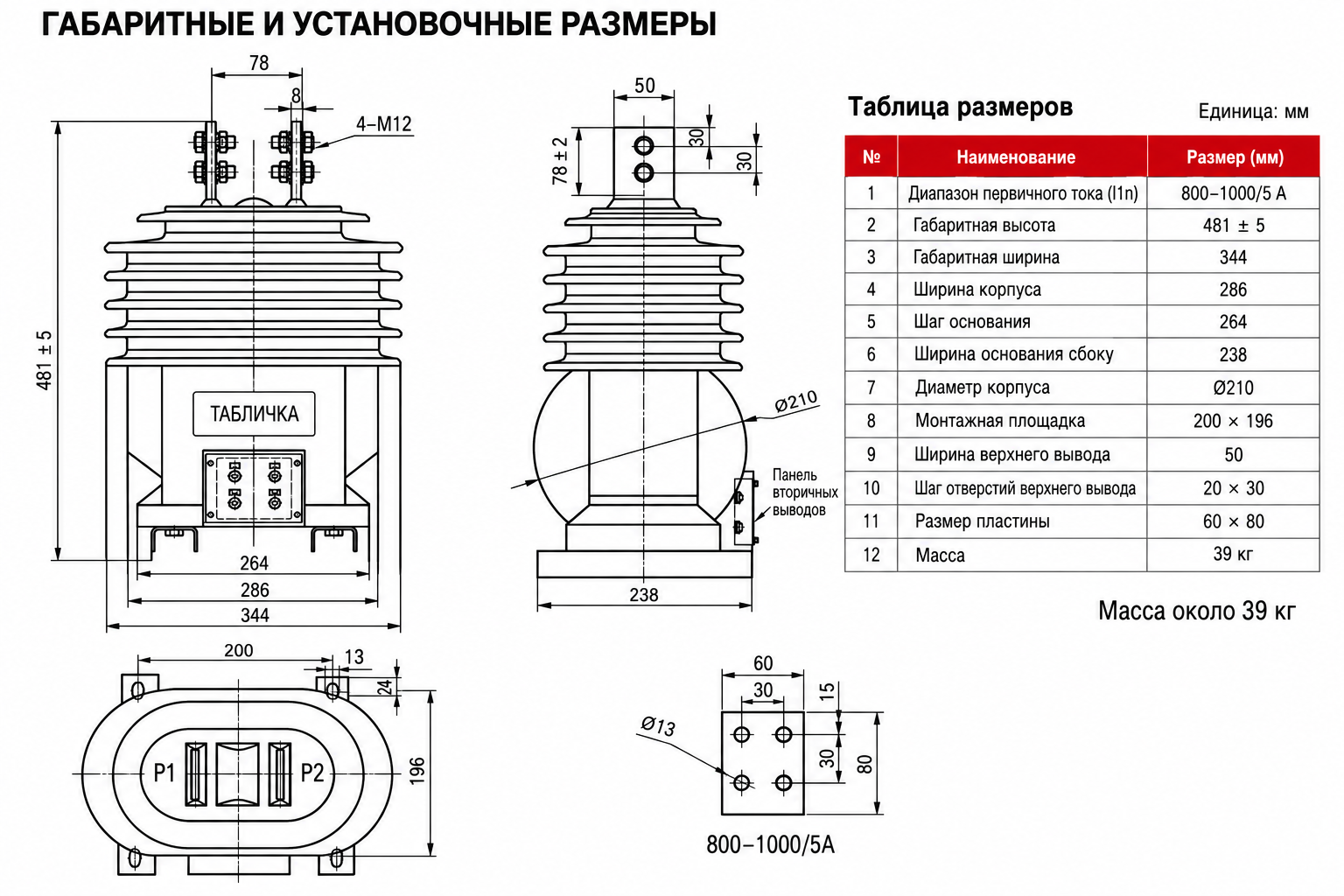

Схема монтажа
Трансформатор тока LZZB1-24W наружной установки с изоляцией из литой эпоксидной смолы предназначен для надёжного крепления на опорных конструкциях с помощью предусмотренного фланцевого основания. Обеспечьте правильное выравнивание относительно первичных проводников и соблюдайте требуемые зазоры в соответствии с местными нормами ПУЭ. Подключите вторичные цепи к клеммным колодкам с использованием кабелей соответствующего сечения и проверьте полярность перед включением под напряжение.
Обмотки и маркировка выводов
| Вывод | Назначение | Примечание по применению |
|---|---|---|
| P1 / P2 | Первичные выводы | Используются для задания направления первичного тока и определения полярности. |
| S1 / S2 | Единая вторичная обмотка | Применяется, когда задана одна вторичная обмотка. |
| 1S1 / 1S2 | Первая вторичная обмотка | Обычно назначается для учёта или измерения тока. |
| 2S1 / 2S2 | Вторая вторичная обмотка | Обычно назначается для релейной защиты. |
| 3S1 / 3S2 | Дополнительная вторичная обмотка (при наличии) | Используется для резервной защиты или независимой цепи контроля. |
| Точка заземления | Заземление вторичной цепи / корпуса | Одна точка вторичной цепи и корпус ТТ должны быть заземлены в соответствии с проектными требованиями. |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте изделие в соответствии с напряжением сети (24 кВ) и требованиями к наружной установке.
- Определите вторичный ток — 5 А или 1 А — в зависимости от подключаемых устройств и суммарной нагрузки.
- Укажите класс точности: 0,2S, 0,2, 0,5S или 0,5 для учёта; 5P10 или 5P20 для защиты.
- Убедитесь, что пути утечки и электрические зазоры соответствуют местным нормам для наружной изоляции.
- Проверьте, подходят ли габариты крепления и масса (около 39 кг) для несущей конструкции.
- Убедитесь, что расположение клеммного ящика и ориентация выводов P1/P2 соответствуют проектной схеме подключения.
Часто задаваемые вопросы
В1: Для каких основных задач предназначен трансформатор тока LZZB1-24W?
LZZB1-24W — это сухой трансформатор тока наружной установки на 24 кВ с изоляцией из литой эпоксидной смолы, предназначенный для измерения тока, учёта электроэнергии и релейной защиты в распределительных сетях среднего напряжения.
В2: Чем отличается LZZB1-24W от модели LZZBW-24?
LZZB1-24W — это специализированная платформа наружных трансформаторов тока на 24 кВ со стандартизированными компактными габаритами и массой около 39 кг, тогда как LZZBW-24 обычно обозначает более широкое семейство наружных трансформаторов тока с несколькими классами напряжения.
В3: Является ли LZZB1-24W маслонаполненным трансформатором?
Нет. LZZB1-24W — это сухой трансформатор тока с изоляцией из литой эпоксидной смолы, не содержащий масла, что делает его идеальным для безмасляных наружных установок.
В4: Какие варианты вторичного тока доступны?
Номинальный вторичный ток может быть выбран как 5 А или 1 А в зависимости от требований подключаемых приборов учёта, реле, длины кабеля и суммарной вторичной нагрузки.
В5: Какие классы точности поддерживаются для учёта и защиты?
Для учёта применяются классы 0,2S, 0,2, 0,5S и 0,5. Для защитных функций обычно используются 5P10 или 5P20 в зависимости от требований к согласованию релейной защиты.
В6: Что необходимо проверить перед наружной установкой LZZB1-24W?
Перед монтажом проверьте прочность опорного основания, направление P1/P2, положение клеммного ящика, герметизацию вторичных кабелей, точку заземления, пути утечки и требуемые электрические зазоры.
В7: Какие данные необходимы при оформлении заказа?
Укажите класс напряжения, коэффициент трансформации, вторичный ток (5 А или 1 А), класс точности, номинальную нагрузку, условия наружной эксплуатации, чертёж крепления, схему выводов, протокол типовых испытаний и требования к сертификации.
Часто задаваемые вопросы
Q1: Можно ли использовать трансформатор при температуре ниже -5 °C?
Стандартное исполнение рассчитано на минимум -5 °C. Для более низких температур требуется согласование с заводом. Укажите климатические условия в заявке.
Q2: Как влияет высота монтажа более 1000 метров на работу?
Базовая конструкция предназначена для высот до 1000 м. Эксплуатация на больших высотах возможна по специальному согласованию. Запросите расчет изоляции у инженеров.
Q3: Какие классы точности поддерживаются для вторичных обмоток?
Устройство поддерживает комбинации классов точности для измерений и защиты. Номинальный вторичный ток составляет 1 А или 5 А. Точные классы уточняются при заказе.
Q4: Каким международным стандартам соответствует оборудование LZZB1-24W?
Трансформаторы соответствуют IEC 61869-1, IEC 61869-2 и ГОСТ Р МЭК. Сертификаты соответствия предоставляются по запросу. Уточняйте наличие документов при формировании заказа.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит стандартные приемо-сдаточные испытания по IEC 61869. Программу заводских тестов и акты испытаний необходимо согласовывать индивидуально. Свяжитесь с отделом продаж.
Q6: Для каких распределительных устройств подходит модель 24 кВ?
Сухой эпоксидный трансформатор предназначен для наружной установки в сетях 24 кВ. Он устойчив к сложным климатическим условиям без сильного загрязнения.
Q7: Какой максимальный первичный ток доступен для заказа?
Да, диапазон номинальных первичных токов составляет от 20 А до 2500 А. Конкретное значение коэффициента трансформации выбирается по опросному листу.
