نظرة عامة
يُعد محولا التيار LZZB1-35W / LZZBW1-35Q محولاً خارجياً من النوع العمودي المغلق بالكامل، مصمماً لأنظمة الطاقة المتناوبة بجهد 33 كيلوفولت و35 كيلوفولت و40.5 كيلوفولت وتردد 50 هرتز أو 60 هرتز. ويستخدم عازلاً من راتنج الإيبوكسي المخصص للاستخدام الخارجي لتغليف لفّة الجهد الأولية واللفّة الثانوية والنواة المغناطيسية في هيكل واحد مقاوم للعوامل الجوية ومتين ميكانيكياً.
يدعم هذا المحول الجاف تركيبات الدقة القياسية مثل 0.2S/0.2S و0.2S/0.5S و0.5S/0.5S و0.2S/5P و0.5S/5P، مما يجعله مناسباً لكلٍ من قياس الطاقة بدقة عالية والحماية الموثوقة بواسطة المرحلات. ويُستخدم عادةً في المحطات الفرعية الخارجية، وخطوط التوزيع الكهربائية، والمعدات المثبتة على الأعمدة، والمحطات الفرعية المدمجة، وشبكات التوزيع الصناعية التي تتطلب محولات قياس خالية من الزيت ومنخفضة الصيانة مع أداء عزل عالي.
ملخص المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة جهد النظام | 33 كيلوفولت / 35 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل المقنّن | 40.5/95/185 كيلوفولت |
| التردد المقنّن | 50 هرتز أو 60 هرتز |
| تيار الثانوي المقنّن | 5 أمبير أو 1 أمبير |
| نوع العزل | راتنج إيبوكسي مصبوب للاستخدام الخارجي |
| فئة التلوث | IV |
| الهيكل | هيكل عمودي مغلق بالكامل |
| التثبيت | خارجي |
| أطراف الدائرة الأولية | مثبتة في الأعلى (P1، P2) |
| أطراف الدائرة الثانوية | صندوق أطراف سفلي مغلق (S1، S2) |
| تحمل زيادة الجهد | عالي (مناسب لصدمات البرق والتبديل) |
| التفريغ الجزئي | منخفض |

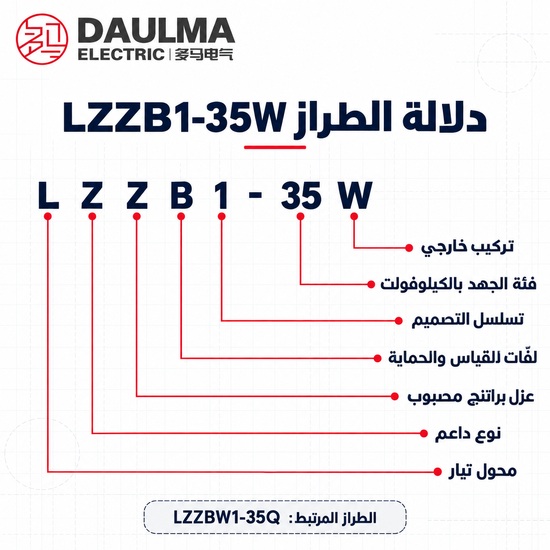

ترميز الموديل
- L: محول تيار.
- Z: هيكل من النوع العمودي (العمودي).
- Z: عزل من راتنج الإيبوكسي المصبوب.
- B: سلسلة تحتوي على لفات مشتركة للقياس والحماية.
- 1: تسلسل التصميم أو رمز المنصة الهيكلية.
- 35: منصة فئة 35 كيلوفولت، قابلة للتطبيق على أنظمة 33 كيلوفولت و35 كيلوفولت و40.5 كيلوفولت.
- W: نوع خارجي.
- 5 أمبير أو 1 أمبير: خيار التيار الثانوي المقنّن.
- تركيب الدقة: أزواج قابلة للتكوين للقياس/الحماية (مثل 0.2S/5P) حسب متطلبات المشروع.

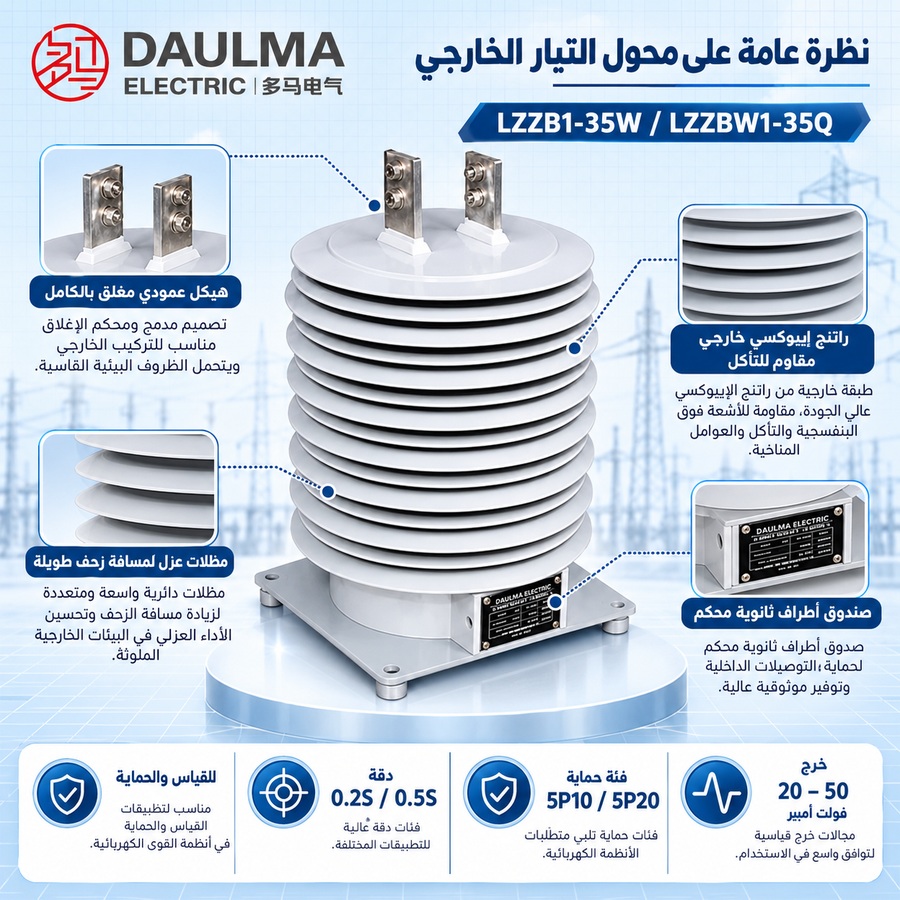

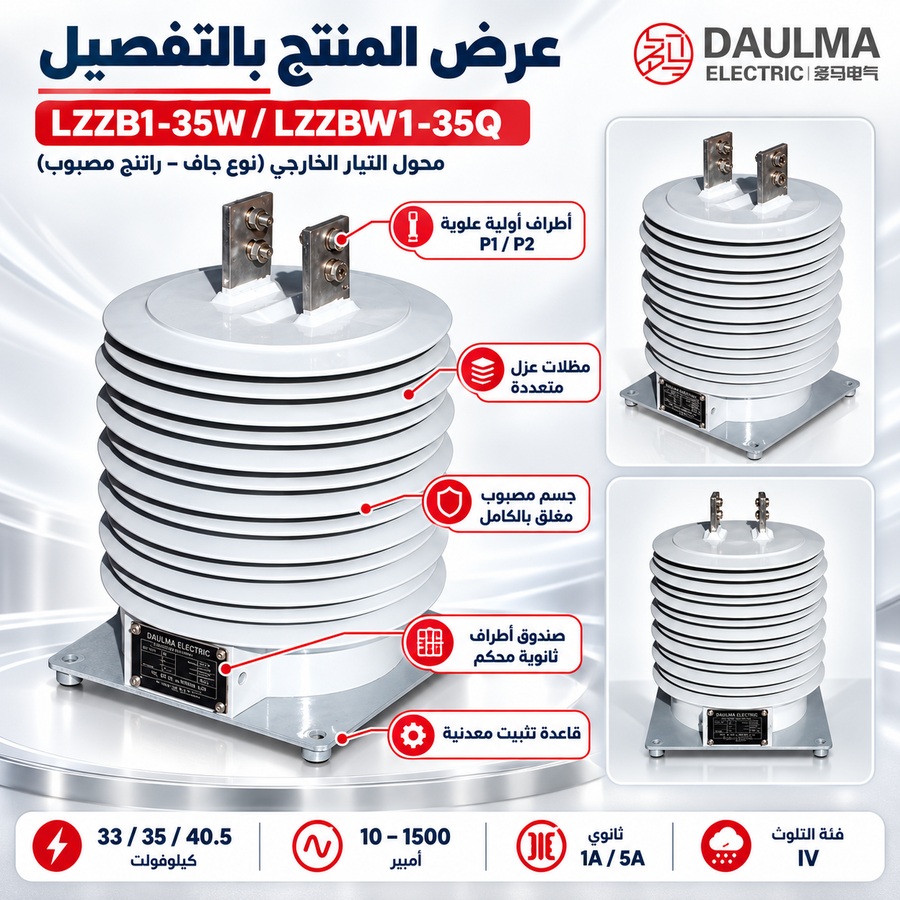

الهيكل
يتميز محولا LZZB1-35W / LZZBW1-35Q بهيكل عمودي متكامل ومغلق بالكامل، حيث تكون اللفّة الأولية واللفّة الثانوية والنواة المغناطيسية مغروسة بالكامل داخل جسم واحد من راتنج الإيبوكسي المصبوب. ويتكون مادة العزل من راتنج إيبوكسي مخصص للاستخدام الخارجي يوفر مقاومة للقوس الكهربائي، ومقاومة للأشعة فوق البنفسجية، ومقاومة للتآكل، واستقراراً ميكانيكياً طويل الأمد في الظروف البيئية القاسية. ويحتوي الجزء العلوي من الوحدة على أطراف الدائرة الأولية (P1 وP2)، بينما تمر أطراف الدائرة الثانوية (S1 وS2) عبر صندوق أطراف مغلق ومقاوم للعوامل الجوية في القاعدة. ويضمن هذا التصميم مسافة زحف عالية، وتفريغاً جزئياً منخفضاً، وتشغيلاً موثوقاً في بيئات فئة التلوث IV دون الحاجة إلى عزل بالزيت أو الغاز.
المعطيات التقنية
ظروف التشغيل
- التثبيت: تثبيت خارجي لأنظمة التوزيع بجهد 33 كيلوفولت / 35 كيلوفولت / 40.5 كيلوفولت.
- درجة حرارة الجو: من -25°م إلى +40°م.
- التردد المقنّن: 50 هرتز أو 60 هرتز.
- مستوى التلوث: مرجع فئة IV للاستخدام الخارجي.
- بيئة الموقع: لا يوجد غازات مسببة للتآكل الشديد، أو أجواء متفجرة، أو صدمات ميكانيكية غير طبيعية تتجاوز حدود تصميم المنتج.
المواصفات الفنية
يُعد محولا LZZB1-35W وLZZBW1-35Q محولي تيار خارجيين من راتنج الإيبوكسي المصبوب، مصنّفين لأنظمة 33 كيلوفولت / 35 كيلوفولت / 40.5 كيلوفولت، بمدى درجات حرارة تشغيل جوّي من -25°م إلى +40°م وارتفاع تشغيل قياسي حسب متطلبات المشروع. وهما يتوافقان مع معايير IEC 61869-1/2 وGB/T 20840.1/2، ويدعمان تيارات أولية مقنّنة من 10 أمبير إلى 1500 أمبير.
| التيار الأولي المقنّن (أمبير) |
التيار الحراري لمدة 1 ثانية (كيلو أمبير) |
التيار الديناميكي الثابت (كيلو أمبير) |
درجات الدقة التركيب (1S/2S) |
القدرة المخرَجة الثانوية المقنّنة (فولت أمبير) |
|---|---|---|---|---|
| 10 | 2 | 5 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P 0.5(S)/5P |
0.2s: 10 0.5s: 10 0.2: 15 0.5: 30 5P10: 50 5P15: 30 5P20: 20 |
| 15 | 2.7 | 6.75 | ||
| 20, 25 | 4 | 10 | ||
| 30 | 6.3 | 15.7 | ||
| 40 | 8.1 | 20.2 | ||
| 50 | 10.8 | 27 | ||
| 75 | 16.2 | 40.5 | ||
| 100 | 21.6 | 51.5 | ||
| 150 | 37.8 | 94.5 | ||
| 200, 250 | 37.8 | 94.5 | ||
| 300, 400 | 54 | 110 | ||
| 500, 600 | 68.4 | 136 | ||
| 700, 800 | 95.5 | 190 | ||
| 1000 | 95.5 | 190 | ||
| 1200–1500 | 140 | 200 |
التركيب والتوصيلات

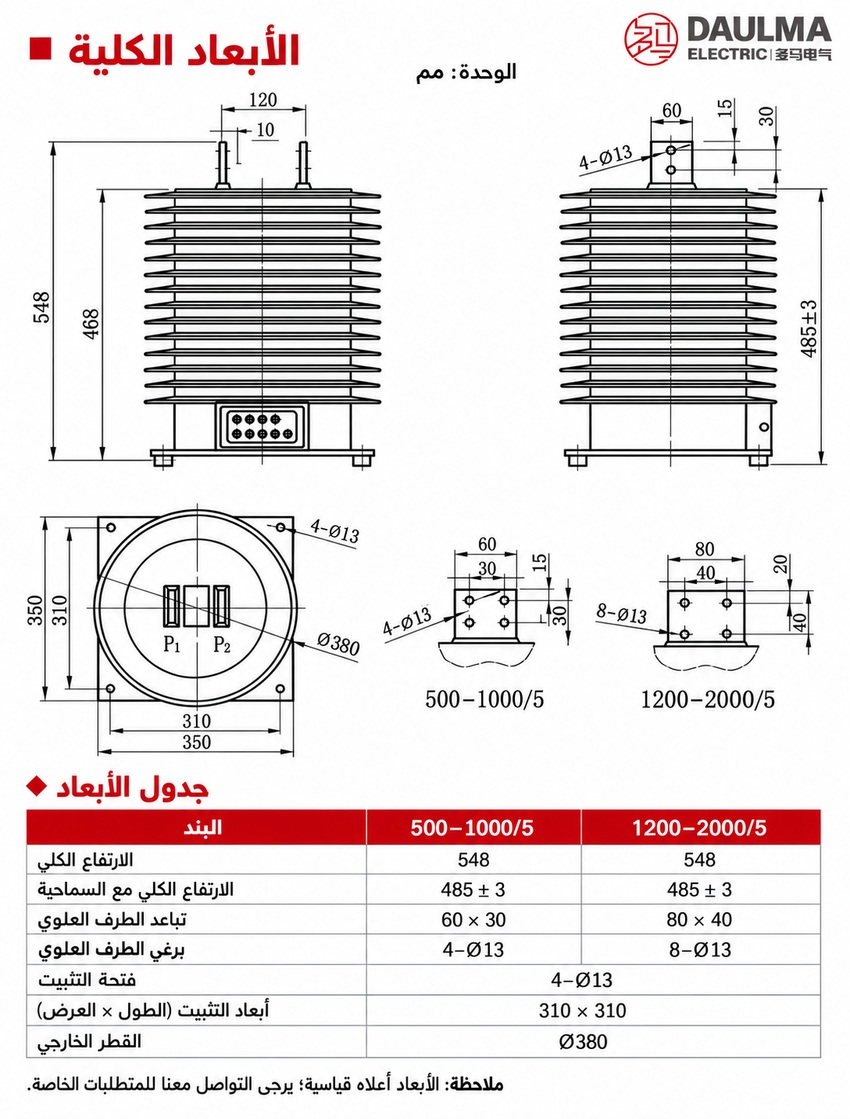

مخطط التثبيت
يتم تثبيت محول التيار الخارجي LZZB1-35W / LZZBW1-35Q بشكل عمودي على حامل فولاذي ثابت، أو لوحة تثبيت، أو هيكل مثبت على عمود، أو أساس محطة فرعية. تقع أطراف الدائرة الأولية (P1/P2) في الأعلى للتوصيل بالموصل الرئيسي، بينما يوضع صندوق الأطراف الثانوية المغلق في الأسفل لتسهيل الوصول أثناء التوصيل والصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بين LZZB1-35W أو LZZBW1-35Q وفقاً للرسم الفني الخاص بكل منهما. لا تحدد الصفحة الفروقات الميكانيكية أو في الأطراف، لذا لا تفترض أنهما متكافئان مباشرةً.
- اختر نسبة التحويل من 10 أمبير إلى 1500 أمبير والتيار الثانوي. طابق الحمل، وأجهزة القياس (1 أمبير أو 5 أمبير)، وقدرة التحمل الحراري والديناميكي الخاصة بالنسبة المختارة.
- نسّق عامل الحد من الخطأ (ALF) مع الحمل. تنخفض القدرة المخرَجة المنشورة من 50 فولت أمبير عند 5P10 إلى 30 فولت أمبير عند 5P15 و20 فولت أمبير عند 5P20؛ احسب الحمل الكلي لدائرة المرحلات.
- تحقق من عزل الاستخدام الخارجي لفئة IV. احصل على المسافة الفعلية الدنيا للزحف، وأساس اختبار التلوث، ودرجة الحماية (IP)، وأداء مقاومة الأشعة فوق البنفسجية، والمطر، والتكثف، والتتبع، والضباب المالح، والارتفاع عن سطح البحر.
- تحقق من بيانات الأعطال ذات التيار العالي. العلاقة بين زوج التحمل الحراري 140 كيلو أمبير والديناميكي 200 كيلو أمبير عند 1200–1500 أمبير غير اعتيادية ويجب تأكيدها مع تعريفات المدة والذروة.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار 35 كيلوفولت في أنظمة 33 أو 40.5 كيلوفولت؟
نعم، هو مصنف لأنظمة التوزيع الخارجية بجهد 33 و35 و40.5 كيلوفولت. تأكد من بقاء درجة حرارة الجو بين -25°م و+40°م. يرجى تأكيد متطلبات الارتفاع المحددة مع المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S أو 0.5S لقياسات الفوترة الدقيقة. تضمن هذه الفئات دقة عالية وفقاً لمعايير IEC 61869-2. تواصل معنا لتحديد الحمل الدقيق للمعايرة في المصنع.
Q3: ما هو تيار القصر الحراري المقنن؟
يعتمد التصنيف على التيار الأولي المختار، حيث يتراوح التيار الحراري لمدة ثانية من 2 إلى 63 كيلو أمبير. ويبلغ التيار الديناميكي 2.5 ضعف القيمة الحرارية. تحقق من الجداول الفنية لتحديد القيم الدقيقة لمشروعك.
Q4: هل يلبي محول التيار الخارجي هذا المعايير الدولية؟
نعم، تتوافق الطرازان LZZB1-35W وLZZBW1-35Q بالكامل مع معايير IEC 61869-1/2 وGB/T 20840.1/2. اطلب شهادات اختبار النوع المحددة الخاصة بمشروعك أثناء تقديم الاستفسار.
Q5: هل يمكن تخصيص التيار الأولي حتى 1500 أمبير؟
نعم، يغطي النطاق القياسي تيارات أولية من 10 إلى 1500 أمبير. بالنسبة للنسب المخصصة خارج هذا النطاق، يخضع التصنيع لتأكيد المصنع. قدم معاملاتك الفنية الدقيقة عند طلب عرض السعر.
Q6: كيف يؤثر مستوى التلوث الرابع على التركيب الخارجي؟
صُمم صب راتنج الإيبوكسي لتحمل بيئات التلوث الشديد من الفئة الرابعة. تأكد من خلو موقع التركيب من الغازات شديدة التآكل أو الأجواء المتفجرة. راجع الدليل الفني لمسافات العزل المحددة.
Q7: ما هي التطبيقات المصممة لها محولات التيار الإيبوكسية بجهد 35 كيلوفولت؟
صُممت خصيصاً لشبكات التوزيع الكهربائية الخارجية والمحطات الفرعية بجهد 35 كيلوفولت. كشركة مصنعة متخصصة، توفر Daulma تصاميم عمودية مغلقة بالكامل. تحقق من كتالوج المنتجات للحصول على مخططات الأبعاد التفصيلية.
