Обзор

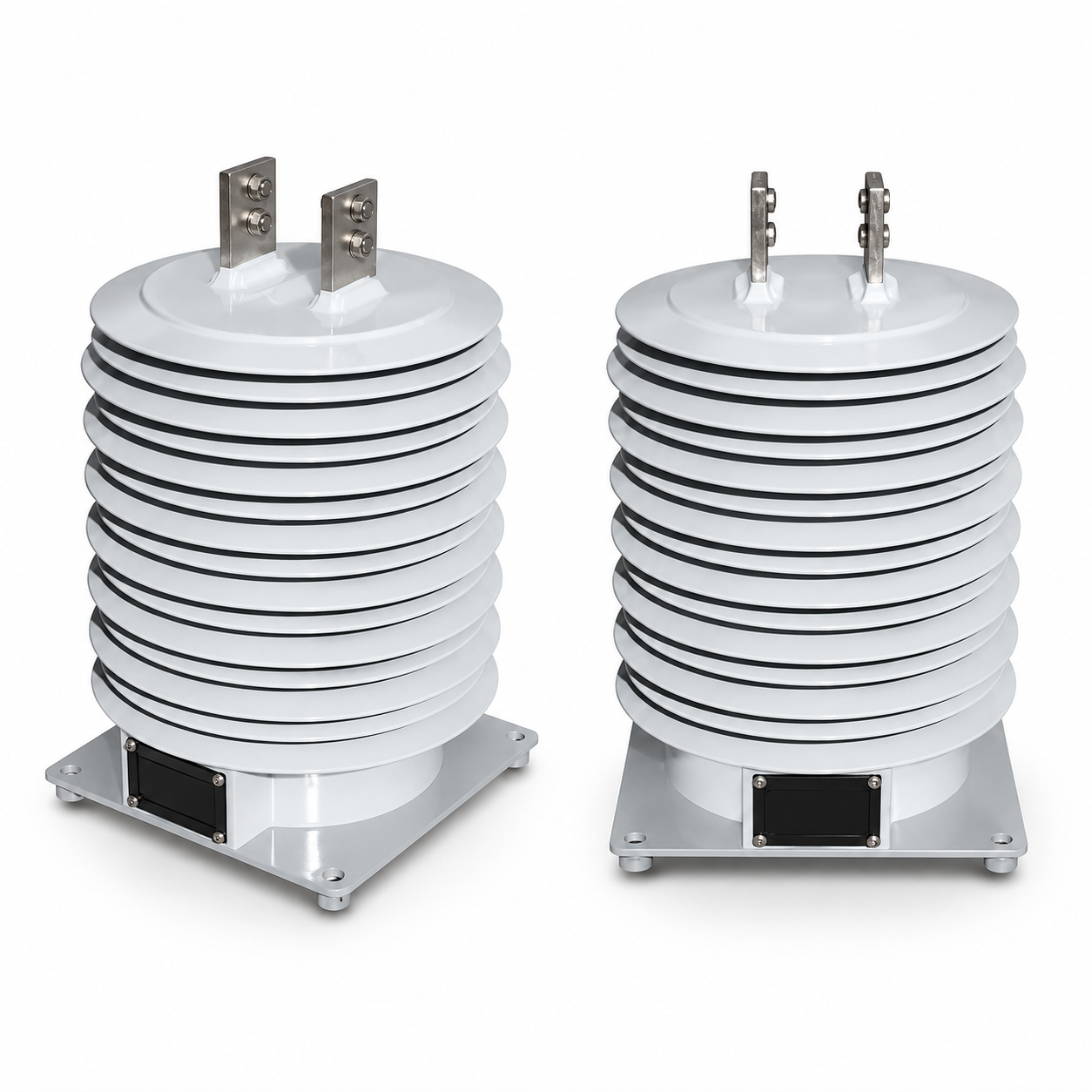

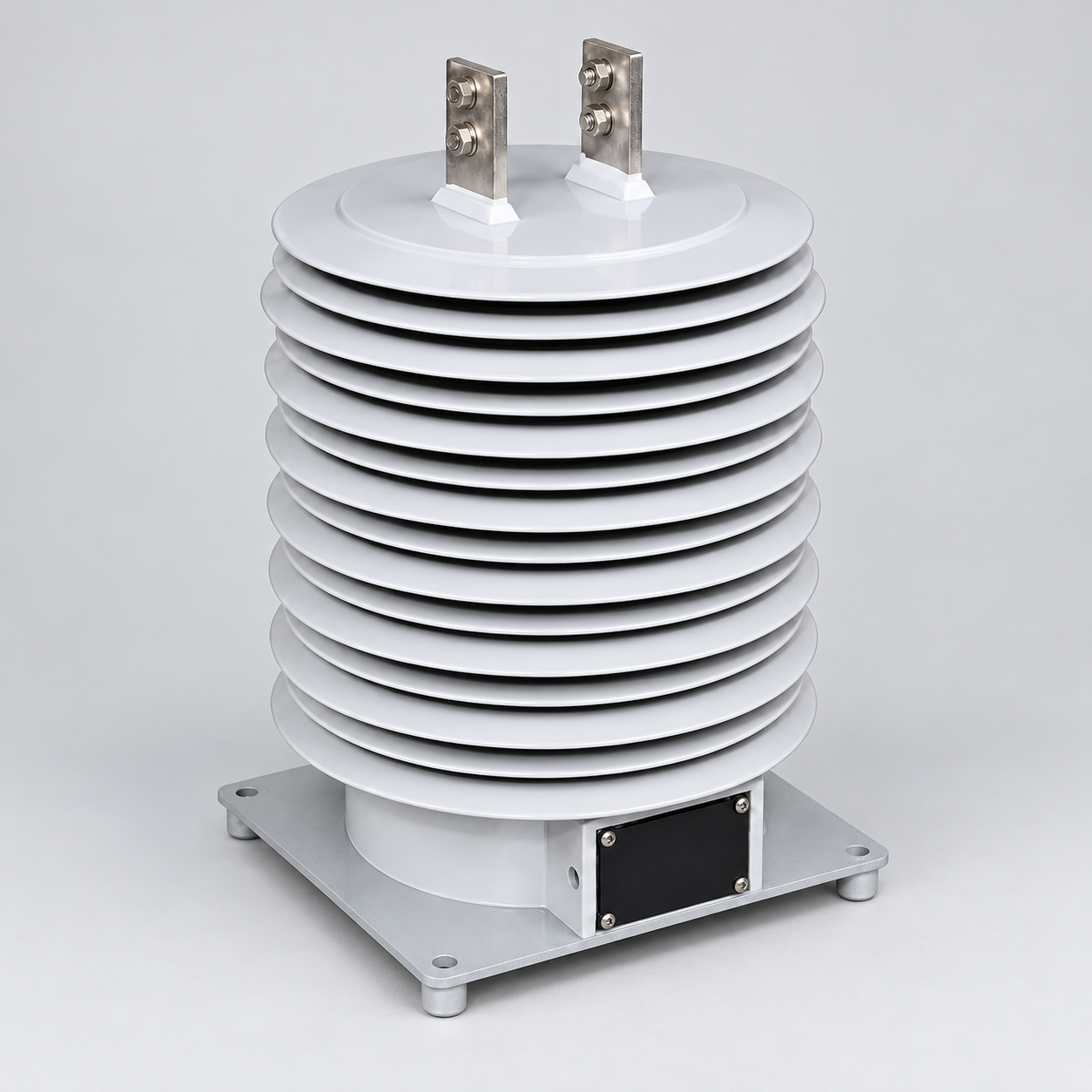

Трансформаторы тока LZZB1-35W / LZZBW1-35Q — это полностью герметичные опорные трансформаторы тока наружной установки, предназначенные для работы в сетях переменного тока напряжением 33 кВ, 35 кВ и 40,5 кВ с частотой 50 Гц или 60 Гц. Изоляция обмоток и магнитопровода выполнена методом литья под давлением из эпоксидной смолы, устойчивой к атмосферным воздействиям, что обеспечивает единый, погодостойкий и механически прочный корпус.
Эти сухие трансформаторы тока поддерживают стандартные комбинации классов точности: 0,2S/0,2S, 0,2S/0,5S, 0,5S/0,5S, 0,2S/5P и 0,5S/5P, что делает их пригодными как для высокоточного учета электроэнергии, так и для надежной релейной защиты. Они широко применяются в открытых распределительных устройствах (ОРУ), фидерах электросетей, опорном оборудовании, компактных подстанциях и промышленных распределительных сетях, где требуются маломасляные (безмасляные) измерительные трансформаторы с низкими эксплуатационными затратами и высокими изоляционными характеристиками.
Ключевые технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 33 кВ / 35 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Тип изоляции | Литая эпоксидная изоляция для наружной установки |
| Степень загрязнения | IV |
| Конструкция | Полностью герметичная опорная |
| Монтаж | Наружная установка |
| Первичные выводы | Верхнее расположение (P1, P2) |
| Вторичные выводы | Герметичная нижняя клеммная коробка (S1, S2) |
| Стойкость к перенапряжениям | Высокая (подходит для грозовых и коммутационных перенапряжений) |
| Частичные разряды | Низкие |

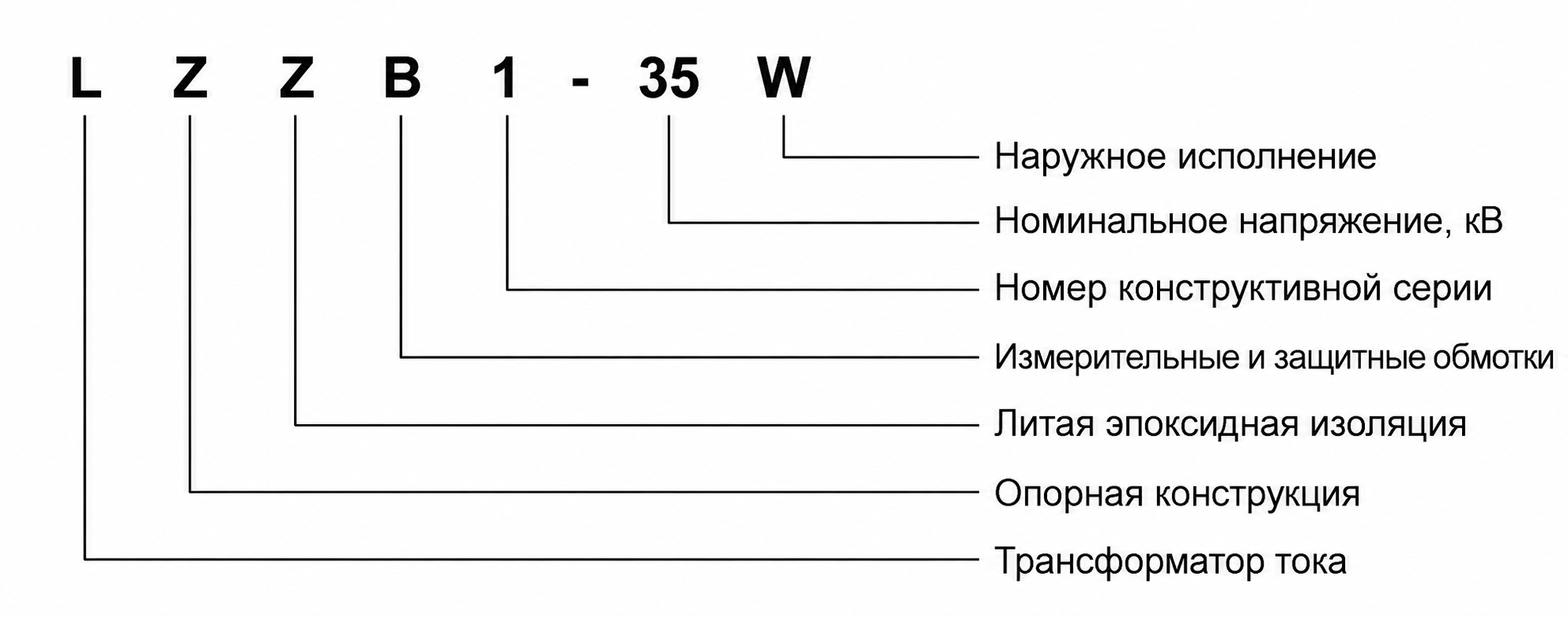

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Опорная (стоечная) конструкция.
- Z: Изоляция из литой эпоксидной смолы.
- B: Серия с комбинированными обмотками для измерения и защиты.
- 1: Номер конструктивной серии или платформы.
- 35: Платформа класса 35 кВ, применимая в сетях 33 кВ, 35 кВ и 40,5 кВ.
- W: Исполнение для наружной установки.
- 5 А или 1 А: Вариант номинального вторичного тока.
- Комбинация классов точности: Настраиваемые пары для измерения/защиты (например, 0,2S/5P) в соответствии с требованиями проекта.
Конструкция

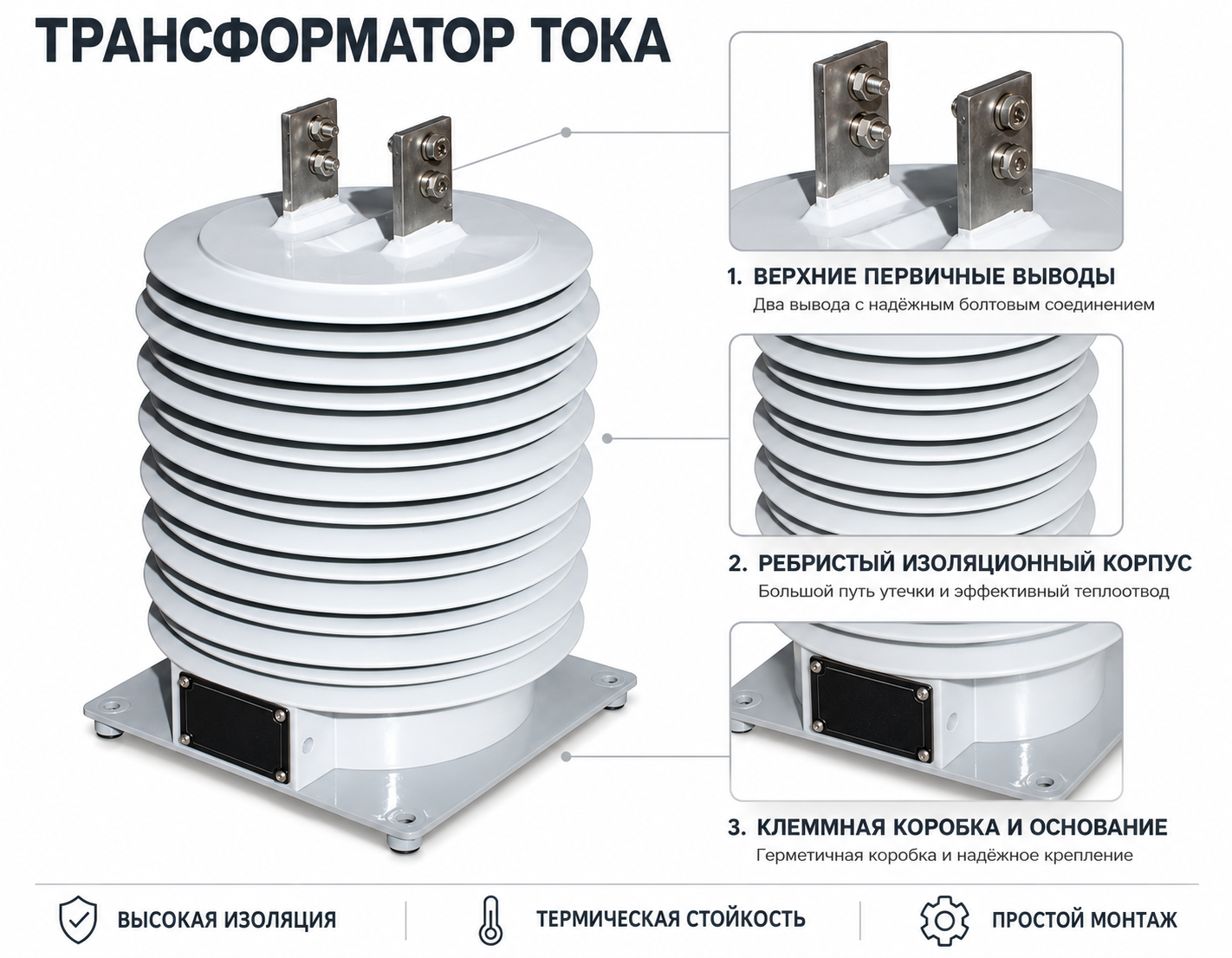

Трансформаторы тока LZZB1-35W / LZZBW1-35Q имеют монолитную полностью герметичную опорную конструкцию, в которой первичная обмотка, вторичная обмотка и магнитопровод полностью залиты в единый корпус из эпоксидной смолы. Изоляционный материал представляет собой специально разработанную эпоксидную смолу для наружной установки, обладающую устойчивостью к дуге, УФ-излучению, старению и обеспечивающую долговременную механическую стабильность в суровых климатических условиях. В верхней части корпуса расположены первичные выводы (P1 и P2), а вторичные выводы (S1 и S2) выведены в герметичную клеммную коробку в основании. Такая конструкция обеспечивает большой爬电距离 (creepage distance), низкий уровень частичных разрядов и надежную работу в условиях загрязнения класса IV без применения масляной или газовой изоляции.
Технические параметры
Условия эксплуатации
- Монтаж: Наружная установка в распределительных сетях 33 кВ / 35 кВ / 40,5 кВ.
- Температура окружающей среды: от –25 °C до +40 °C.
- Номинальная частота: 50 Гц или 60 Гц.
- Степень загрязнения: Класс IV для наружной эксплуатации.
- Условия эксплуатации: Отсутствие сильно агрессивных газов, взрывоопасной атмосферы или аномальных механических воздействий, превышающих пределы, установленные конструкцией изделия.
Технические параметры
Трансформаторы тока LZZB1-35W и LZZBW1-35Q — это наружные трансформаторы тока с литой эпоксидной изоляцией, рассчитанные на работу в сетях 33 кВ / 35 кВ / 40,5 кВ при температуре окружающей среды от –25 °C до +40 °C и стандартной высоте установки над уровнем моря в соответствии с требованиями проекта. Они соответствуют стандартам МЭК 61869-1/2 и ГОСТ Р МЭК 61869-1/2 (ГОСТ Р 52501-2014) и поддерживают номинальные первичные токи от 10 А до 1500 А.
| Номинальный первичный ток (А) |
Термический ток за 1 с (кА) |
Ток электродинамической стойкости (кА) |
Комбинации классов точности (1S/2S) |
Номинальная вторичная мощность (В·А) |
|---|---|---|---|---|
| 10 | 2 | 5 | 0,2(S)/0,2(S) 0,2(S)/0,5(S) 0,5(S)/0,5(S) 0,2(S)/5P 0,5(S)/5P |
0,2s: 10 0,5s: 10 0,2: 15 0,5: 30 5P10: 50 5P15: 30 5P20: 20 |
| 15 | 2,7 | 6,75 | ||
| 20, 25 | 4 | 10 | ||
| 30 | 6,3 | 15,7 | ||
| 40 | 8,1 | 20,2 | ||
| 50 | 10,8 | 27 | ||
| 75 | 16,2 | 40,5 | ||
| 100 | 21,6 | 51,5 | ||
| 150 | 37,8 | 94,5 | ||
| 200, 250 | 37,8 | 94,5 | ||
| 300, 400 | 54 | 110 | ||
| 500, 600 | 68,4 | 136 | ||
| 700, 800 | 95,5 | 190 | ||
| 1000 | 95,5 | 190 | ||
| 1200–1500 | 140 | 200 |
Установка и подключение

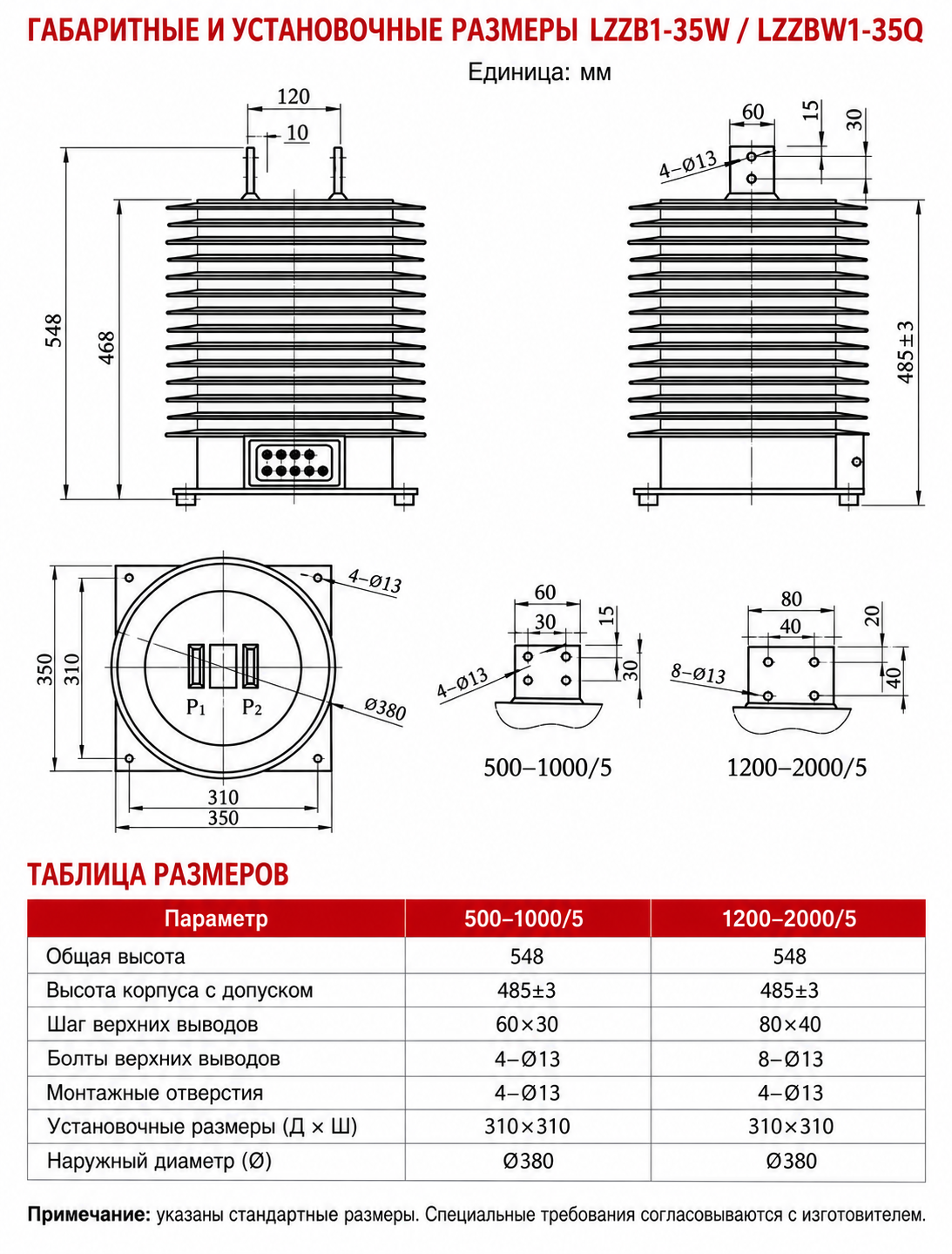

Схема монтажа
Трансформатор тока наружной установки LZZB1-35W / LZZBW1-35Q монтируется вертикально на устойчивый стальной кронштейн, монтажную плиту, опорную конструкцию или фундамент подстанции. Первичные выводы (P1/P2) расположены в верхней части для подключения к основному проводнику, а герметичная вторичная клеммная коробка находится внизу для удобства подключения и обслуживания.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте LZZB1-35W или LZZBW1-35Q по их отдельным чертежам. На странице не указаны их механические или клеммные различия, поэтому не предполагайте прямую взаимозаменяемость.
- Выберите коэффициент трансформации от 10 А до 1500 А и вторичный ток. Согласуйте с нагрузкой, приборами на 1 А или 5 А, а также с допустимыми токами термической и динамической стойкости для выбранного коэффициента.
- Согласуйте коэффициент предельной кратности (ALF) с нагрузкой. Указанный номинальный выход снижается от 50 В·А при 5P10 до 30 В·А при 5P15 и 20 В·А при 5P20; рассчитайте суммарную нагрузку цепи реле.
- Подтвердите соответствие изоляции классу IV для наружной установки. Получите фактическое минимальное значение爬电距离, данные испытаний на загрязнение, степень защиты IP, а также характеристики по УФ-стойкости, дождестойкости, конденсации, трекингу, солевому туману и высоте над уровнем моря.
- Проверьте данные по токам короткого замыкания при больших токах. Для диапазона 1200–1500 А указана пара 140 кА (термическая)/200 кА (динамическая), имеющая нестандартное соотношение; необходимо уточнить продолжительность и пиковые значения.
Часто задаваемые вопросы
В1: Что означает класс загрязнения IV?
Это указывает на конструкцию, рассчитанную на условия сильного загрязнения, однако окончательная пригодность зависит от требуемого爬电距离 и принятого в проекте стандарта или определения степени загрязнения на месте установки.
В2: В чем разница между моделями W и Q?
На предоставленной странице она не количественно определена. Выбирайте модель на основе конкретных габаритных чертежей,爬电距离, данных о выводах и материалах.
В3: Какие комбинации для двойного учета доступны?
На странице указаны комбинации 0,2S/0,2S, 0,2S/0,5S и 0,5S/0,5S для двух измерительных цепей.
В4: Почему выходная мощность при 5P20 ниже, чем при 5P10?
Обеспечение точности защиты при более высокой кратности тока требует большей намагничивающей способности сердечника, поэтому указанный номинальный выход снижается с 50 В·А до 20 В·А.
В5: Являются ли комбинации классов точности для 1000–1500 А стандартными?
Они отмечены как специальные или согласованные отдельно. Запросите точные классы сердечников, В·А и схему выводов.
В6: Указано ли численное значение爬电距离?
Нет. Упоминаются только класс IV и «большой爬电距离» без конкретного размера; запросите сертифицированное значение в миллиметрах.
В7: Какие проверки обязательны при наружной установке?
Проверьте механическую прочность крепления, усилия от ветра и проводников, габаритные расстояния, герметичность клемм, заземление основания и одноточечное заземление вторичной обмотки. Никогда не размыкайте вторичную обмотку под напряжением.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор в условиях сильной загрязненности?
Да, степень защиты соответствует классу IV для наружной установки. Диапазон рабочих температур от –25 °C до +40 °C. Уточняйте требования к климатическому исполнению у инженеров.
Q2: Какие классы точности доступны для коммерческого учета электроэнергии?
Для учета рекомендуется класс 0,2S. Доступны комбинации 0,2S/0,2S и 0,2S/0,5S согласно МЭК 61869-2. Запросите опросный лист для точного подбора.
Q3: Как подобрать трансформатор по термической стойкости при КЗ?
Базовый диапазон первичных токов составляет от 10 до 1500 А. Точные значения термической стойкости указаны в таблице. Согласуйте параметры с проектом.
Q4: Каким международным и национальным стандартам соответствует оборудование?
Продукция соответствует МЭК 61869-1/2 и ГОСТ Р МЭК 61869-1/2. Сертификаты и протоколы заводских испытаний предоставляются по запросу.
Q5: Возможно ли изготовление под нестандартный первичный ток?
Стандартный диапазон первичных токов составляет от 10 до 1500 А. Изготовление по индивидуальным требованиям обсуждается с техническим отделом.
Q6: Для каких распределительных сетей предназначены данные трансформаторы?
Модели применяются в сетях 33, 35 и 40,5 кВ. Литая эпоксидная изоляция обеспечивает надежность при наружной установке. Уточняйте наличие нужного типоразмера.
Q7: Поддерживается ли работа в сетях с частотой 60 Гц?
Номинальная частота составляет 50 Гц или 60 Гц в зависимости от исполнения. Указывайте требуемую частоту при формировании заказа.
