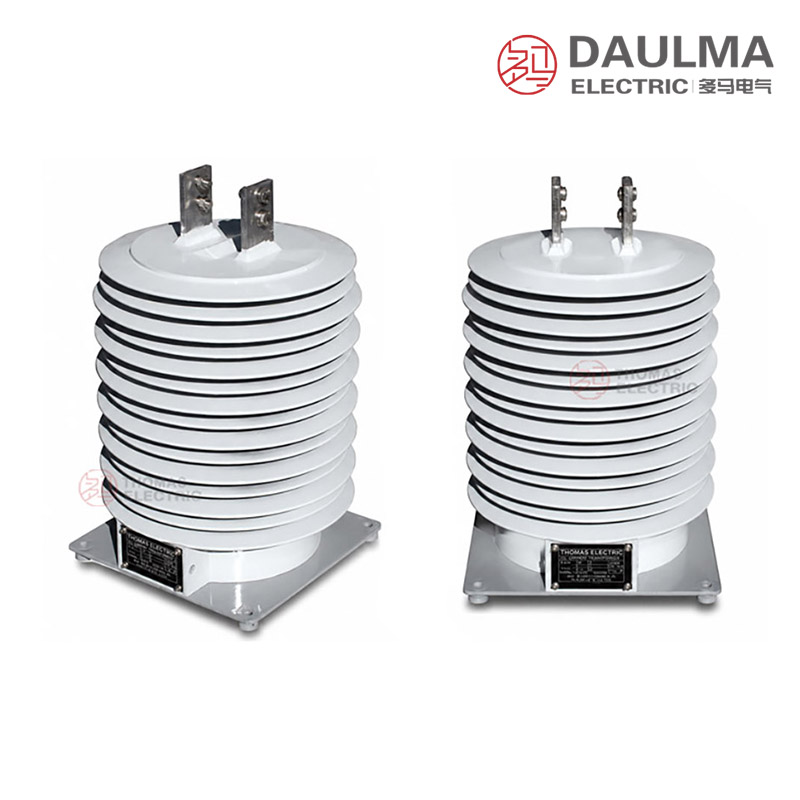

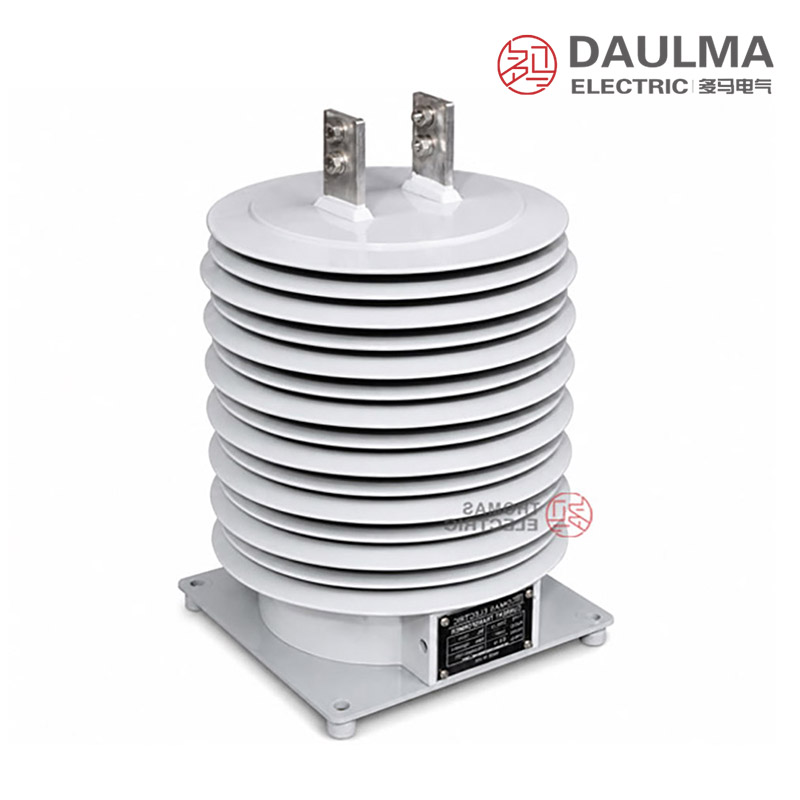

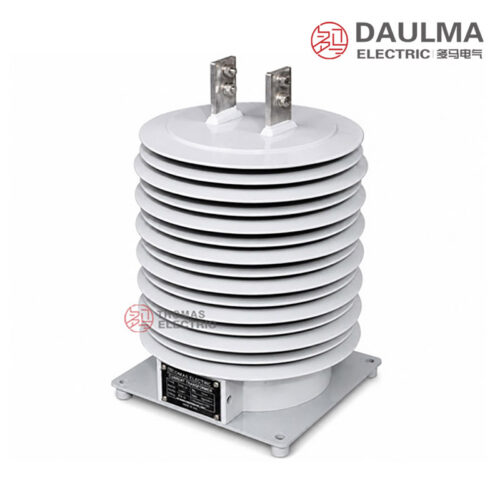

Tổng quan
LZZB1-35W / LZZBW1-35Q là máy biến dòng kiểu trụ, kín hoàn toàn, dùng ngoài trời, được thiết kế cho các hệ thống điện xoay chiều 33kV, 35kV và 40.5kV với tần số 50Hz hoặc 60Hz. Thiết bị sử dụng vật liệu cách điện bằng nhựa epoxy chuyên dụng cho môi trường ngoài trời để bao bọc cuộn sơ cấp, cuộn thứ cấp và lõi từ thành một khối kết cấu duy nhất, chịu được thời tiết và có độ bền cơ học cao.
Máy biến dòng khô này hỗ trợ các tổ hợp cấp chính xác tiêu chuẩn như 0.2S/0.2S, 0.2S/0.5S, 0.5S/0.5S, 0.2S/5P và 0.5S/5P, phù hợp vừa cho đo đếm năng lượng chính xác, vừa cho bảo vệ rơle tin cậy. Thiết bị thường được lắp đặt tại các trạm biến áp ngoài trời, đường dây phân phối của đơn vị điện lực, thiết bị treo cột, trạm biến áp dạng compact và mạng lưới phân phối công nghiệp yêu cầu máy biến dòng không dầu, ít bảo trì và có khả năng cách điện cao.
Thông số định mức chính
| Thông số | Định mức |
|---|---|
| Cấp điện áp hệ thống | 33kV / 35kV / 40.5kV |
| Cấp cách điện định mức | 40.5/95/185kV |
| Tần số định mức | 50Hz hoặc 60Hz |
| Dòng điện thứ cấp định mức | 5A hoặc 1A |
| Loại cách điện | Nhựa epoxy đúc, dùng ngoài trời |
| Cấp ô nhiễm | IV |
| Kết cấu | Kiểu trụ, kín hoàn toàn |
| Vị trí lắp đặt | Ngoài trời |
| Đầu nối sơ cấp | Gắn trên đỉnh (P1, P2) |
| Đầu nối thứ cấp | Hộp đấu dây kín ở phía dưới (S1, S2) |
| Khả năng chịu quá áp | Cao (phù hợp với xung sét và xung đóng cắt) |
| Phóng điện cục bộ | Thấp |

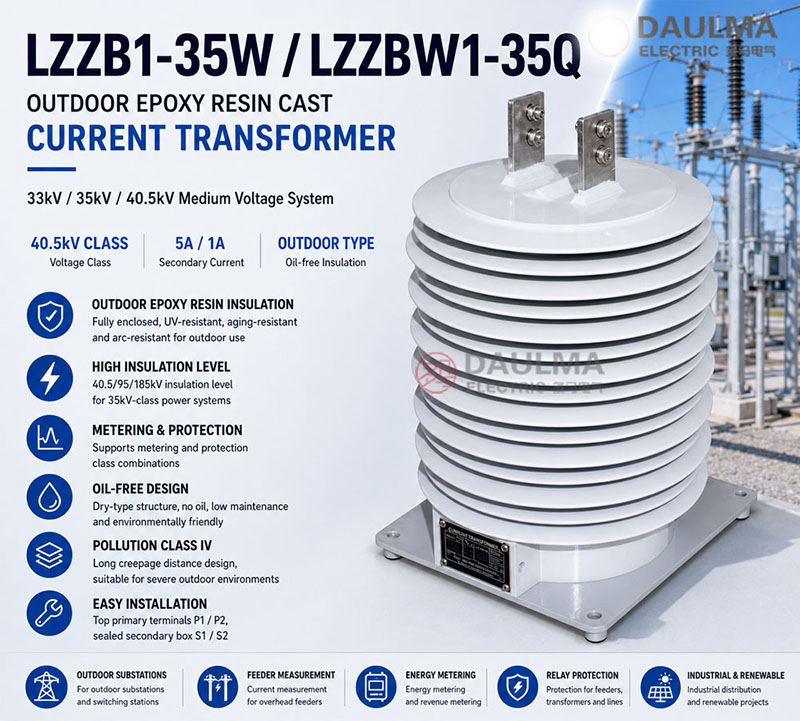

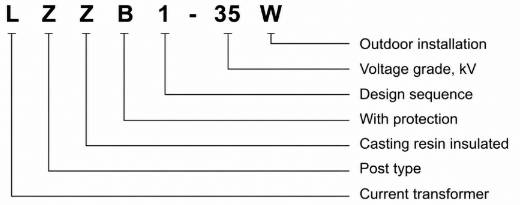

Ký hiệu model
- L: Máy biến dòng.
- Z: Kết cấu kiểu trụ (kiểu cột).
- Z: Cách điện bằng nhựa epoxy đúc.
- B: Dòng sản phẩm có cuộn dây kết hợp cho đo lường và bảo vệ.
- 1: Mã thiết kế hoặc nền tảng kết cấu.
- 35: Nền tảng cấp 35kV, áp dụng cho hệ thống 33kV, 35kV và 40.5kV.
- W: Loại dùng ngoài trời.
- 5A hoặc 1A: Tùy chọn dòng điện thứ cấp định mức.
- Tổ hợp cấp chính xác: Cặp đo lường/bảo vệ có thể cấu hình (ví dụ: 0.2S/5P) theo yêu cầu dự án.

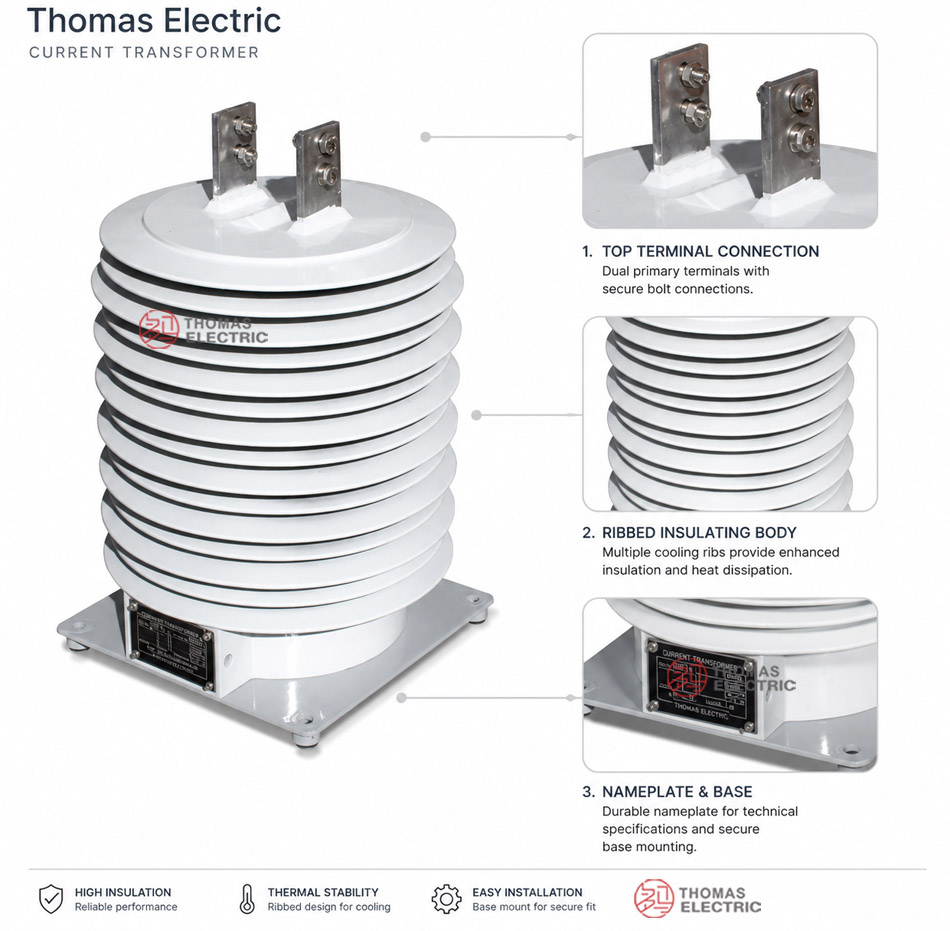

Kết cấu
LZZB1-35W / LZZBW1-35Q có kết cấu trụ liền khối, kín hoàn toàn, trong đó cuộn sơ cấp, cuộn thứ cấp và lõi từ được nhúng hoàn toàn trong một thân nhựa đúc duy nhất. Vật liệu cách điện là nhựa epoxy đặc chủng dành cho môi trường ngoài trời, có khả năng chống hồ quang, chống tia UV, chống lão hóa và ổn định cơ học lâu dài trong điều kiện khắc nghiệt. Phía trên cùng của thiết bị chứa các đầu nối sơ cấp (P1 và P2), trong khi các đầu nối thứ cấp (S1 và S2) được dẫn qua hộp đấu dây kín, chống thời tiết ở phần đáy. Thiết kế này đảm bảo khoảng cách phóng điện bề mặt lớn, phóng điện cục bộ thấp và vận hành tin cậy trong môi trường cấp ô nhiễm IV mà không cần dùng cách điện bằng dầu hay khí.
Thông số kỹ thuật
Điều kiện vận hành
- Lắp đặt: Ngoài trời, cho hệ thống phân phối 33kV / 35kV / 40.5kV.
- Nhiệt độ môi trường: -25°C đến +40°C.
- Tần số định mức: 50Hz hoặc 60Hz.
- Cấp độ ô nhiễm: Tham chiếu cấp IV cho vận hành ngoài trời.
- Môi trường lắp đặt: Không có khí ăn mòn mạnh, môi trường dễ nổ hoặc tác động cơ học bất thường vượt quá giới hạn thiết kế sản phẩm.
Thông số kỹ thuật
LZZB1-35W và LZZBW1-35Q là máy biến dòng cách điện nhựa epoxy ngoài trời, định mức cho hệ thống 33kV / 35kV / 40.5kV, dải nhiệt độ vận hành từ -25°C đến +40°C và độ cao lắp đặt theo yêu cầu dự án. Thiết bị tuân thủ tiêu chuẩn IEC 61869-1/2 và GB/T 20840.1/2, hỗ trợ dải dòng sơ cấp từ 10A đến 1500A.
| Dòng điện sơ cấp định mức (A) |
Dòng điện nhiệt 1s (kA) |
Dòng điện ổn định động (kA) |
Tổ hợp cấp chính xác (1S/2S) |
Công suất ra thứ cấp định mức (VA) |
|---|---|---|---|---|
| 10 | 2 | 5 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P 0.5(S)/5P |
0.2s: 10 0.5s: 10 0.2: 15 0.5: 30 5P10: 50 5P15: 30 5P20: 20 |
| 15 | 2.7 | 6.75 | ||
| 20, 25 | 4 | 10 | ||
| 30 | 6.3 | 15.7 | ||
| 40 | 8.1 | 20.2 | ||
| 50 | 10.8 | 27 | ||
| 75 | 16.2 | 40.5 | ||
| 100 | 21.6 | 51.5 | ||
| 150 | 37.8 | 94.5 | ||
| 200, 250 | 37.8 | 94.5 | ||
| 300, 400 | 54 | 110 | ||
| 500, 600 | 68.4 | 136 | ||
| 700, 800 | 95.5 | 190 | ||
| 1000 | 95.5 | 190 | ||
| 1200–1500 | 140 | 200 |
Lắp đặt và đấu dây

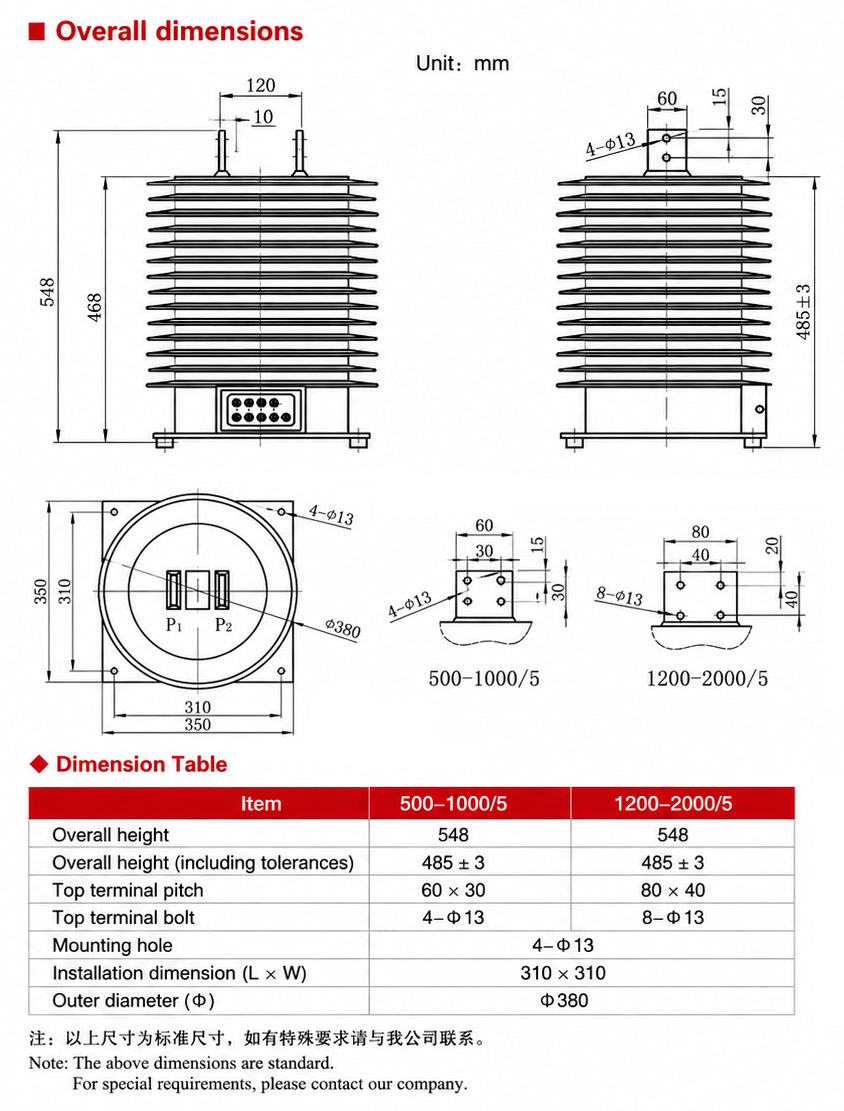

Sơ đồ lắp đặt
Máy biến dòng ngoài trời LZZB1-35W / LZZBW1-35Q được lắp đặt thẳng đứng trên giá đỡ thép chắc chắn, tấm lắp, kết cấu treo cột hoặc móng trạm biến áp. Các đầu nối sơ cấp (P1/P2) nằm ở phía trên để kết nối với dây dẫn chính, trong khi hộp đấu dây thứ cấp kín được bố trí ở phía dưới để thuận tiện cho việc đấu nối và bảo trì.
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Chọn LZZB1-35W hoặc LZZBW1-35Q theo bản vẽ kỹ thuật riêng. Tài liệu này không nêu rõ sự khác biệt về cơ khí hoặc đầu nối giữa hai model, do đó không nên mặc định chúng tương đương trực tiếp.
- Chọn tỷ số 10A–1500A và dòng điện thứ cấp. Phù hợp với tải, thiết bị đo 1A hoặc 5A và khả năng chịu dòng ngắn mạch/nhỏ đỉnh tương ứng với tỷ số đã chọn.
- Phối hợp hệ số giới hạn chính xác (ALF) với trở kháng phụ tải. Công suất ra danh định giảm từ 50VA ở 5P10 xuống 30VA ở 5P15 và 20VA ở 5P20; cần tính toán tổng trở kháng mạch rơle.
- Xác nhận khả năng cách điện ngoài trời cấp IV. Yêu cầu thông tin cụ thể về khoảng cách phóng điện tối thiểu, cơ sở thử nghiệm ô nhiễm, cấp bảo vệ IP, cũng như hiệu suất chịu tia UV, mưa, ngưng tụ, đánh thủng bề mặt, sương muối và độ cao.
- Kiểm tra dữ liệu sự cố dòng lớn. Tổ hợp 140kA nhiệt / 200kA động ở dải 1200A–1500A có mối quan hệ bất thường và phải được xác nhận kèm theo định nghĩa về thời gian và giá trị đỉnh.
Câu hỏi thường gặp
H1: Khả năng chịu ô nhiễm cấp IV nghĩa là gì?
Điều này chỉ ra thiết kế dành cho môi trường ô nhiễm nghiêm trọng, nhưng mức độ phù hợp cuối cùng phụ thuộc vào khoảng cách phóng điện yêu cầu và định nghĩa về ô nhiễm theo tiêu chuẩn hoặc điều kiện thực tế của dự án.
H2: Sự khác biệt giữa model W và Q là gì?
Tài liệu cung cấp không nêu rõ. Hãy sử dụng bản vẽ kích thước, thông số khoảng cách phóng điện, đầu nối và vật liệu riêng của từng model để lựa chọn.
H3: Các tổ hợp đo lường kép nào khả dụng?
Tài liệu liệt kê các tổ hợp 0.2S/0.2S, 0.2S/0.5S và 0.5S/0.5S cho hai mạch đo lường.
H4: Vì sao công suất ra ở 5P20 lại thấp hơn 5P10?
Việc duy trì độ chính xác bảo vệ ở bội số dòng điện cao hơn đòi hỏi lõi từ có khả năng lớn hơn, do đó công suất phụ tải danh định được giảm từ 50VA xuống 20VA.
H5: Các tổ hợp chính xác cho dải 1000A–1500A có phải là tiêu chuẩn không?
Chúng được ghi chú là theo thỏa thuận hoặc theo dự án. Cần yêu cầu cụ thể về cấp chính xác, VA và sơ đồ đầu nối.
H6: Khoảng cách phóng điện có được nêu rõ bằng số không?
Không. Chỉ đề cập “cấp IV” và “khoảng cách phóng điện lớn” mà không có giá trị kích thước; do đó cần yêu cầu giá trị tính bằng milimét đã được chứng nhận.
H7: Những kiểm tra lắp đặt ngoài trời nào là thiết yếu?
Xác minh tải cơ học trên giá đỡ, lực gió và lực dây dẫn, khoảng cách an toàn, độ kín của đầu nối, nối đất thân máy và nối đất một điểm mạch thứ cấp. Tuyệt đối không để hở mạch thứ cấp khi đang mang điện.
Câu hỏi thường gặp
Q1: Máy biến dòng LZZB1-35W có chịu được môi trường ngoài trời không?
Có, thiết bị được thiết kế cách điện epoxy chuyên dụng cho ngoài trời. Phù hợp hệ thống 33kV/35kV/40.5kV với cấp ô nhiễm IV. Vui lòng xác nhận điều kiện môi trường cụ thể với nhà máy.
Q2: Cấp chính xác nào dùng cho đo đếm thương mại?
Chọn cấp chính xác 0.2S cho ứng dụng đo đếm thương mại. Thiết bị đảm bảo sai số ±0.2% trong dải 5-120% dòng định mức theo chuẩn IEC 61869-2. Nhà máy có hỗ trợ hiệu chuẩn theo yêu cầu.
Q3: Dòng điện nhiệt và động ngắn mạch là bao nhiêu?
Thông số phụ thuộc vào dòng sơ cấp định mức. Ví dụ, với dòng 20A, dòng nhiệt 1s là 4kA và dòng ổn định động là 10kA. Cần tra cứu bảng thông số chi tiết theo dải 10A-1500A.
Q4: Sản phẩm tuân thủ những tiêu chuẩn quốc tế nào?
Máy biến dòng tuân thủ đầy đủ tiêu chuẩn IEC 61869-1/2 và GB/T 20840.1/2. Chứng chỉ xuất xưởng và hồ sơ thử nghiệm loại sẽ được cung cấp kèm theo lô hàng. Liên hệ để nhận bản sao chứng chỉ.
Q5: Thời gian sản xuất và giao hàng mất bao lâu?
Thời gian sản xuất và giao hàng phụ thuộc vào số lượng đặt hàng và yêu cầu kỹ thuật cụ thể của dự án. Các thông số tùy chỉnh có thể ảnh hưởng đến tiến độ tổng thể. Vui lòng liên hệ trực tiếp để nhận báo giá và lịch trình giao hàng chính xác.
Q6: Daulma có cung cấp máy biến dòng 35kV cách điện epoxy không?
Có, Daulma chuyên sản xuất máy biến dòng LZZB1-35W và LZZBW1-35Q cách điện nhựa epoxy. Thiết kế tối ưu cho hệ thống phân phối 35kV ngoài trời với độ bền cơ học và điện môi cao. Truy cập danh mục sản phẩm để xem thêm các model liên quan.
