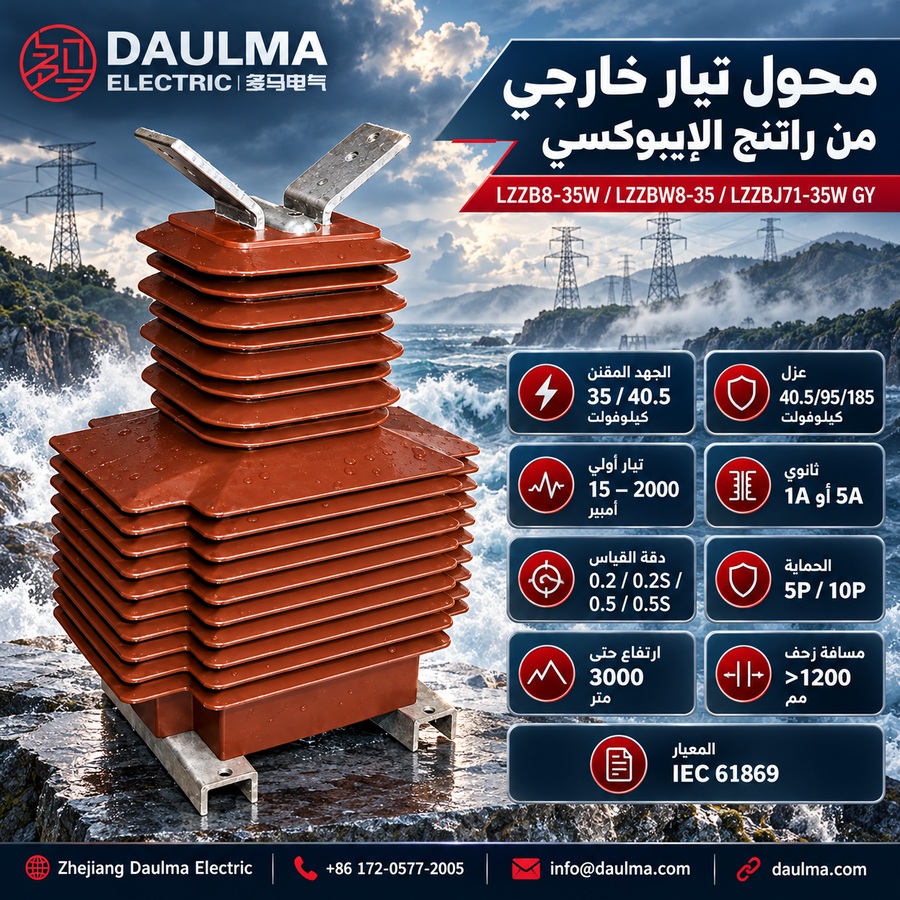

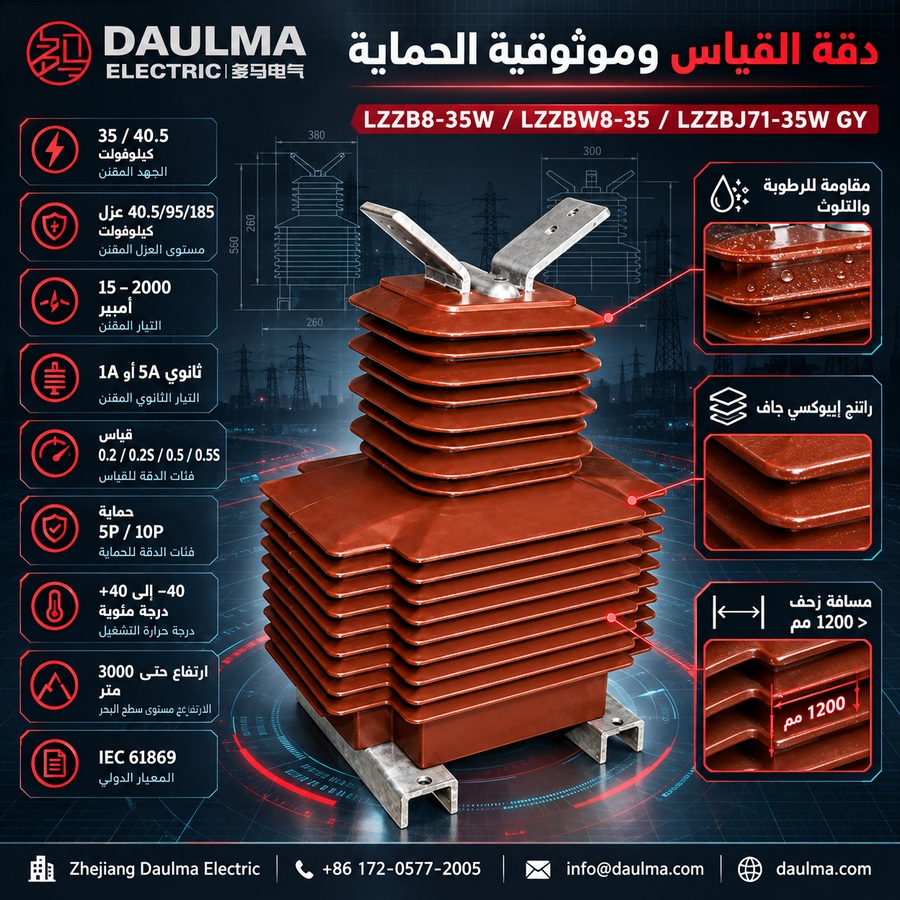

نظرة عامة
يُعد محول التيار الخارجي LZZB8-35W / LZZBW8-35 / LZZBJ71-35W GY من فئة 35 كيلوفولت، والمصمم لأنظمة التوزيع عالية الجهد. يتميز بهيكل عمودي مغلق بالكامل مع عزل من راتنج الإيبوكسي المخصص للاستخدام الخارجي، مما يوفر تشغيلًا جافًا وخاليًا من الزيت ومناسبًا للظروف البيئية القاسية.
يدعم هذا الطراز درجات دقة قياس مثل 0.2 و0.2S و0.5 و0.5S، بالإضافة إلى درجات الحماية مثل 5P و10P، مما يجعله مثاليًا لقياس الطاقة، وحماية المرحلات، وقياس التيار في المحطات الفرعية الخارجية بجهد 35 كيلوفولت/40.5 كيلوفولت. وهو متوافق مع معايير IEC، ومصنّف لمستويات عزل 40.5/95/185 كيلوفولت أو أعلى حسب متطلبات المشروع.

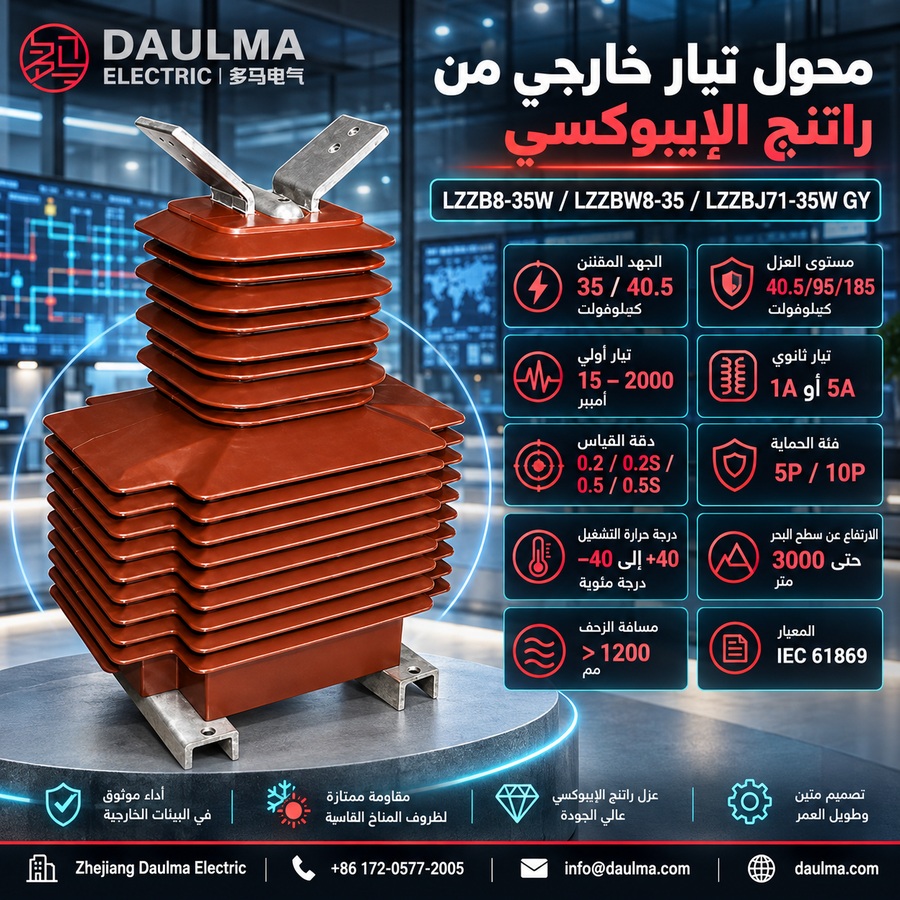

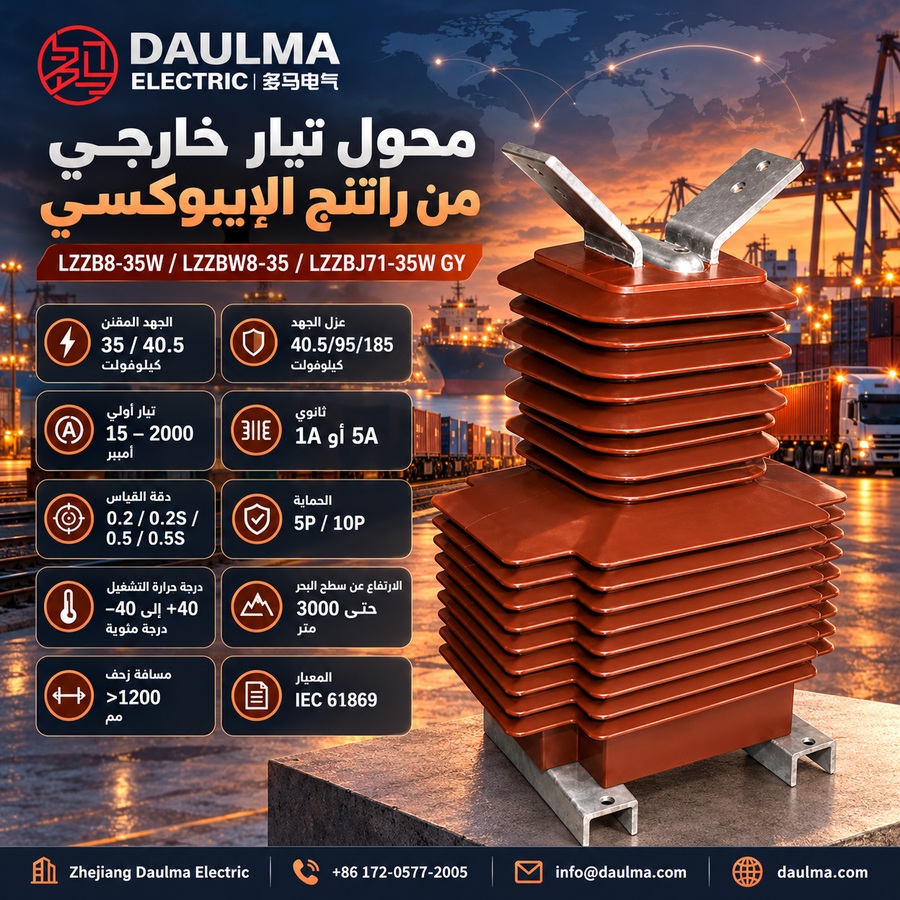

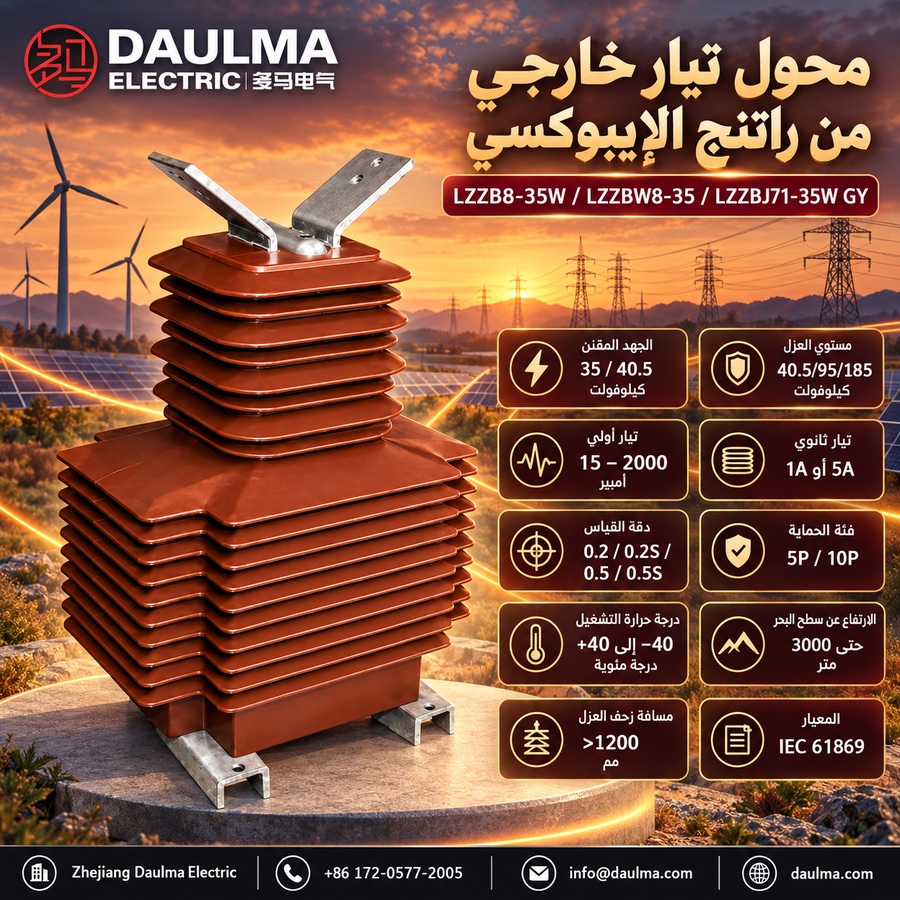

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة الجهد | 35 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل | 40.5/95/185 كيلوفولت (أو 40.5/95/190 كيلوفولت) |
| تيار الثانوي | 5 أمبير أو 1 أمبير |
| دقة القياس | 0.2، 0.2S، 0.5، 0.5S |
| دقة الحماية | 5P، 10P |
| مكان التركيب | خارجي |
| نوع العزل | راتنج إيبوكسي مصبوب، جاف |
| المسافة الزاحفة | >1200 مم (للإصدارات المقاومة للتلوث العالي) |
| التطبيق | القياس، عدادات الطاقة، حماية المرحلات |
| الهيكل | عمودي، مغلق بالكامل |
| تحمل حراري | تيار حراري قصير المدى مصنّف وفقًا لمعيار IEC |
| تحمل ديناميكي | تيار ديناميكي مصنّف وفقًا لمعيار IEC |

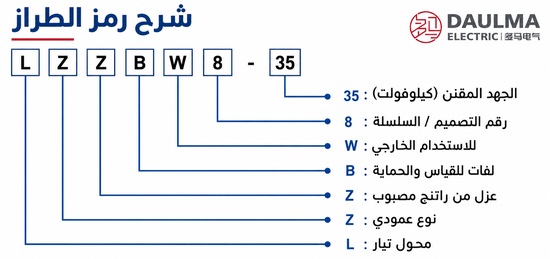

ترميز الطراز
- L: محول تيار.
- Z: هيكل عمودي / عمودي الشكل.
- Z: عزل من راتنج مصبوب.
- B: يحتوي على لف ثانوي للحماية / سلسلة محولات تيار للقياس والحماية.
- 8 / 71: تسلسل التصميم أو رمز الهيكل الخاص بالشركة المصنعة.
- 35: فئة جهد مصنّفة 35 كيلوفولت، تُطابَق عادةً مع أعلى جهد نظامي 40.5 كيلوفولت.
- W: تركيب خارجي.
- GY: رمز هيكل خارجي عالي الجهد / مقاوم للتلوث العالي تستخدمه بعض الشركات المصنعة.

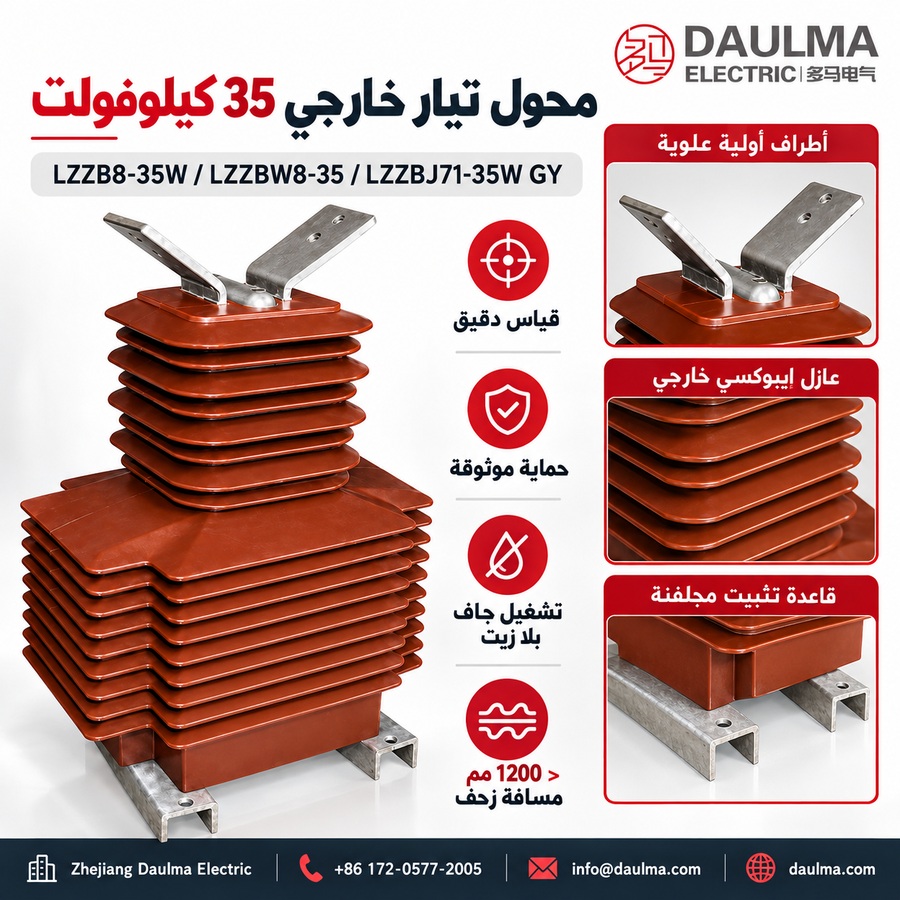

البناء
يتميز محول التيار LZZB8-35W / LZZBW8-35 / LZZBJ71-35W GY بهيكل عمودي مغلق بالكامل مصنوع من راتنج إيبوكسي مخصص للاستخدام الخارجي. ويُلغي هذا العزل الجاف المصبوب الحاجة إلى زيت المحولات، مما يعزز السلامة ويقلل الصيانة. يتضمن التصميم مسافة زاحفة متزايدة—تتجاوز 1200 مم في الإصدارات المقاومة للتلوث العالي—لضمان أداء موثوق في البيئات الرطبة أو الساحلية أو الصناعية. ويوفّر الهيكل الميكانيكي المتين مقاومة عالية للتعرض للأشعة فوق البنفسجية، والتغيرات الحرارية، والتلوث، مع الحفاظ على خصائص كهربائية مستقرة تحت ظروف التيارات العطلية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: خارجي
- درجة حرارة المحيط: من −40°م إلى +40°م (مرجع)
- الارتفاع: ≤ 3000 متر (مرجع)؛ تصحيح الارتفاع حسب متطلبات المشروع
- مستوى التلوث: فئة 3 / فئة 4 أو فئة IV (مرجع) حسب متطلبات المشروع
- الحالة الجوية: مناسب للتطبيقات الخارجية ذات الرطوبة والأوساخ وعزل مقاوم للتتبع الكهربائي
- شروط التركيب: بدون صدمات شديدة أو اهتزاز غير طبيعي أو أحمال ميكانيكية تتجاوز حدود التصميم المعتمدة
المعايير الفنية
محولات التيار الخارجية LZZB8 وLZZBW8-35 وLZZBJ71-35W GY من راتنج الإيبوكسي المصبوب، والمصنّفة لأنظمة 35 كيلوفولت/40.5 كيلوفولت، مصممة للعمل في درجات حرارة محيطة من −40°م إلى +40°م وارتفاعات تصل إلى 3000 متر. وهي متوافقة مع معايير IEC 61869-1 وIEC 61869-2 وGB/T 20840.1 وGB/T 20840.2، وتدعم تيارات أولية من 15 أمبير إلى 2000 أمبير مع درجات دقة متعددة وتكوينات ثانوية.
| التيار الأولي المصنّف (A) |
مجموعة درجات الدقة |
القدرة المصنّفة (VA) |
التيار الحراري قصير المدى (kA/s) |
التيار الديناميكي المصنّف (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | ||||
| 15 | 0.2/10P10 0.5/10P10 |
10 | 20 | 50 | 2.25/2 | 5.6 |
| 20 | 3.0/2 | 7.5 | ||||
| 30 | 4.5/2 | 11.25 | ||||
| 40 | 6.0/2 | 15 | ||||
| 50 | 7.5/2 | 18.75 | ||||
| 75 | 11.25/2 | 28 | ||||
| 100 | 15/2 | 37.5 | ||||
| 150 | 31.5/1 | 80 | ||||
| 200 | 31.5/2 | 80 | ||||
| 300 | 31.5/3 | 80 | ||||
| 400 | 31.5/3 | 80 | ||||
| 500 | 31.5/3 | 80 | ||||
| 600 | 15 | 30 | 50 | 31.5/4 | 80 | |
| 800 | 31.5/4 | 80 | ||||
| 1000 | 50 | 50 | 50 | 40/4 | 100 | |
| 1200 | 40/4 | 100 | ||||
| 1250 | 40/4 | 100 | ||||
| 1500 | 40/4 | 100 | ||||
| 1600 | 40/4 | 100 | ||||
| 2000 | 40/4 | 100 | ||||
التركيب والتوصيلات

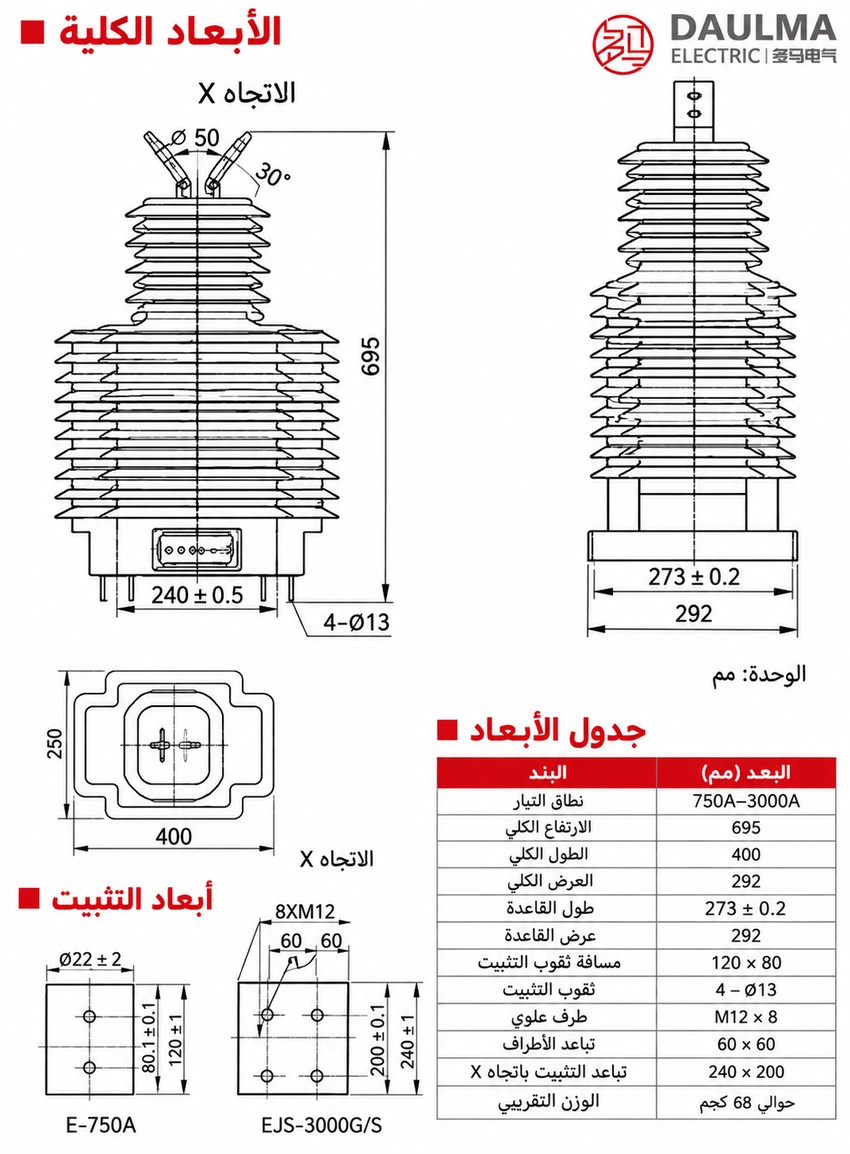

مخطط التركيب
تم تصميم محولات التيار الخارجية LZZB8 وLZZBW8-35 وLZZBJ71-35W GY للتركيب على الأعمدة أو الهياكل باستخدام قاعدة الشفاه المتوفرة. تأكد من المحاذاة الصحيحة مع الموصلات الأولية وثبت جميع مكونات التثبيت وفقًا لمواصفات عزم الدوران المحددة من الشركة المصنعة. حافظ على المسافات الآمنة المطلوبة لتشغيل آمن وللتوافق مع لوائح الكهرباء المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الطراز الدقيق، وليس فقط العائلة. تم تحديد بيانات النسبة/العطل التفصيلية لطراز LZZB8-35W؛ بينما تتطلب طرازي LZZBW8-35 وLZZBJ71-35W جداول معتمدة خاصة بهما.
- حدّد متطلبات البرودة والارتفاع والتلوث معًا. تأكد من مواد مقاومة لدرجة حرارة −40°م، وتصحيح ارتفاع 3000 متر، وأساس فئة IV، ومسافة زاحفة لا تقل عن >1200 مم، والمقاومة للأشعة فوق البنفسجية، والضباب الملحي، والتجمد، والتكثف.
- اختر نسبة التيار من 15 أمبير إلى 2000 أمبير وعدد اللفات الأساسية. حدّد كل وظيفة ثانوية (من واحدة إلى خمس)، والدقة، والـVA، والطرفية، وما إذا كانت 1 أمبير أو 5 أمبير.
- قارن بين أحمال العطل باستخدام التيار والمدة معًا. تختلف تصنيفات التحمل الحراري لطراز LZZB8 من 1 ثانية إلى 4 ثوانٍ؛ استخدم المدة الدقيقة المطلوبة بواسطة زمن فصل الحماية.
- اعتمد واجهات العزل والميكانيكية. تأكد من المخطط العام، واتجاه الطرفية بزاوية 45°، وفتحات التثبيت Ø13، ولوح الموصل حسب مجموعة التيار، وأحمال الرياح، وما إذا كان اختبار الصدمة 185 كيلوفولت أم 190 كيلوفولت خاصًا بالمشروع.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار هذا في الهواء الطلق تحت الظروف الجوية القاسية؟
نعم، مصمم للتركيب الخارجي. يتحمل الرطوبة والأوساخ ودرجات الحرارة من -40°م إلى +40°م. عزل الإيبوكسي مقاوم للتتبع الكهربائي.
Q2: أي فئات الدقة متوفرة لأغراض الحماية والقياس في هذا المحول؟
يوفر المحول فئتي دقة 0.2 و0.5 للقياس، و10P10 للحماية. اختر اللف المناسب بناءً على متطلبات أجهزة القياس والحماية الخاصة بمشروعك.
Q3: كيف يمكن التحقق من تحمل التيار الحراري والديناميكي لنظام 35 كيلوفولت؟
تعتمد تحملات القصر على التيار الأولي، وتصل إلى 2.25 كيلو أمبير/2 ثانية حرارياً و5.6 كيلو أمبير ديناميكياً. أكد مستويات عطل النظام مع فريقنا الهندسي.
Q4: ما المعايير الدولية التي تتوافق معها محولات التيار الخارجية هذه؟
تتوافق هذه المحولات مع معايير IEC 61869-1 وIEC 61869-2 وGB/T 20840. يتم توفير تقارير اختبارات المصنع للتحقق من المطابقة لمواصفات مشروعك.
Q5: أين يمكن تطبيق محولات التيار LZZBJ71-35W GY خارج المحطات؟
تُطبق في المحطات الخارجية ومفاتيح التوزيع بجهد 35/40.5 كيلوفولت. مناسبة لارتفاعات تصل إلى 3000 متر ومستويات تلوث تصل إلى الفئة IV. تواصل معنا للتطبيقات الخاصة.
Q6: متى يجب طلب تصحيح الارتفاع لمحول التيار 35 كيلوفولت هذا؟
يُطلب تصحيح الارتفاع إذا تجاوز موقع التركيب ارتفاع 3000 متر المرجعي. حدد الارتفاع الفعلي للموقع أثناء الاستفسار لإجراء التعديل المناسب في المصنع.
Q7: من هو المصنع المعتمد لمحول التيار الخارجي LZZBW8-35؟
تقوم Daulma بتصنيع وتوريد محولات التيار الخارجية LZZBW8-35 ومحولات 35 كيلوفولت المصبوبة بالإيبوكسي. نوفر دعماً مباشراً من المصنع، واختياراً فنياً، وشحناً عالمياً.
