Přehled

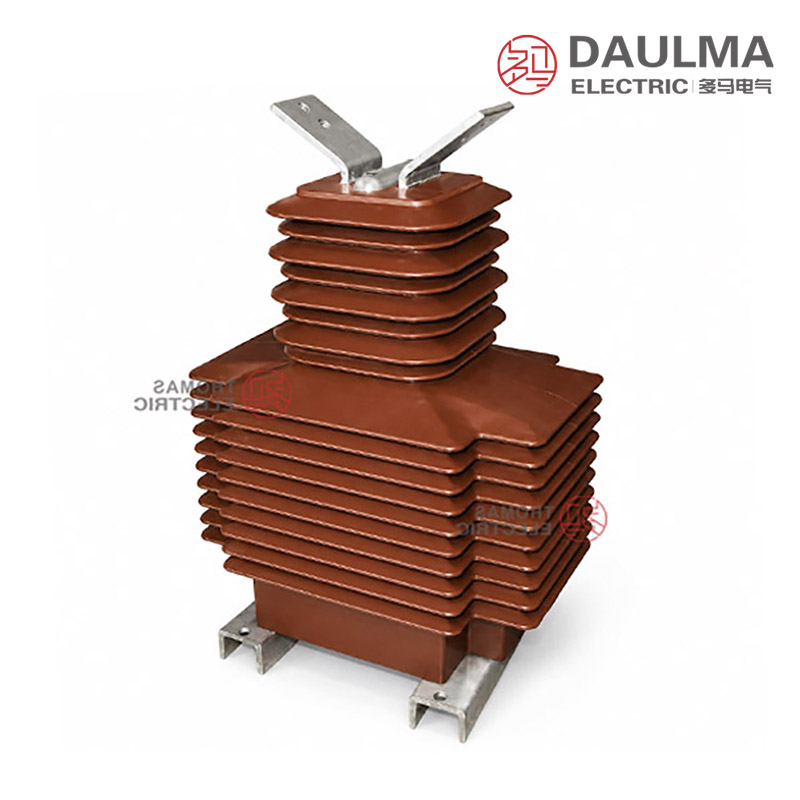

Proudový transformátor LZZB8-35W / LZZBW8-35 / LZZBJ71-35W GY je venkovní přístroj třídy 35 kV určený pro rozvodné sítě vysokého napětí. Má plně uzavřenou sloupovou konstrukci s epoxidovou izolací vhodnou pro venkovní použití, což zajišťuje suchý, bezolejový provoz vhodný pro náročné klimatické podmínky.
Tato řada podporuje třídy přesnosti pro měření 0,2; 0,2S; 0,5 a 0,5S spolu s ochrannými třídami 5P a 10P, což ji činí ideální pro elektroměrové rozvody, reléovou ochranu a měření proudu ve venkovních rozvodnách 35 kV/40,5 kV. Splňuje normy IEC a je dimenzována pro izolační úrovně 40,5/95/185 kV nebo vyšší dle požadavků projektu.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Napěťová třída | 35 kV / 40,5 kV |
| Izolační úroveň | 40,5/95/185 kV (nebo 40,5/95/190 kV) |
| Sekundární proud | 5 A nebo 1 A |
| Přesnost pro měření | 0,2; 0,2S; 0,5; 0,5S |
| Ochranná přesnost | 5P; 10P |
| Instalace | Venkovní |
| Typ izolace | Lité epoxidové pryskyřice, suchý typ |
| Průrazná dráha | >1200 mm (verze pro vysoké znečištění) |
| Aplikace | Měření, elektroměrování, reléová ochrana |
| Konstrukce | Sloupová, plně uzavřená |
| Termická odolnost | Jmenovitý krátkodobý tepelný proud dle IEC |
| Dynamická odolnost | Jmenovitý dynamický proud dle IEC |

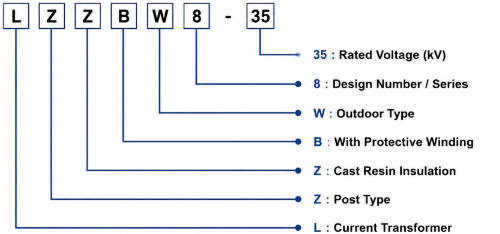

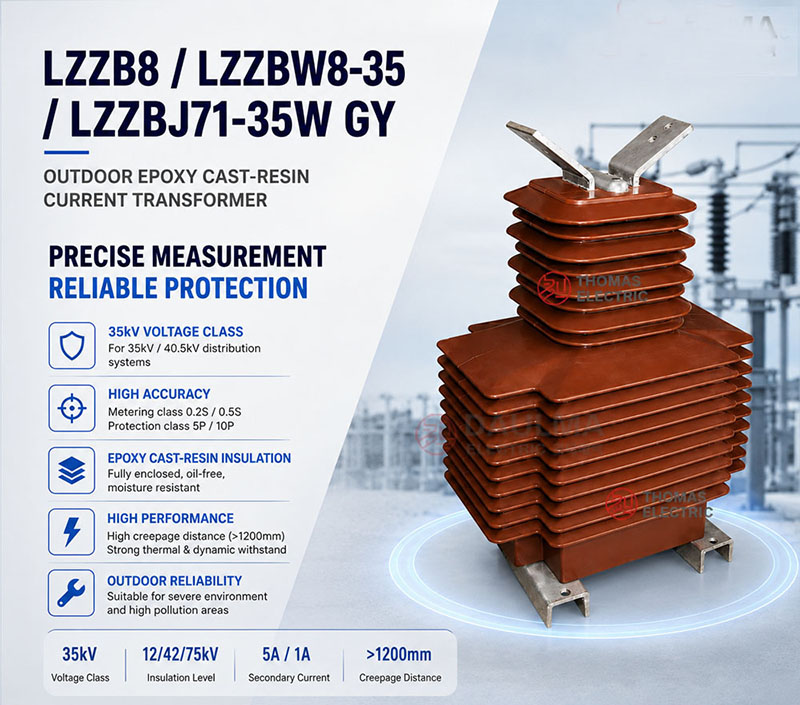

Označení modelu
- L: Proudový transformátor.
- Z: Sloupová / pilířová konstrukce.
- Z: Izolace z litých epoxidových pryskyřic.
- B: S vinutím pro ochranu / řada proudových transformátorů pro měření i ochranu.
- 8 / 71: Označení konstrukční řady nebo výrobní kód výrobce.
- 35: Jmenovité napětí 35 kV, obvykle pro nejvyšší systémové napětí 40,5 kV.
- W: Venkovní instalace.
- GY: Kód konstrukce pro venkovní vysoké napětí / odolnost proti vysokému znečištění používaný některými výrobci.

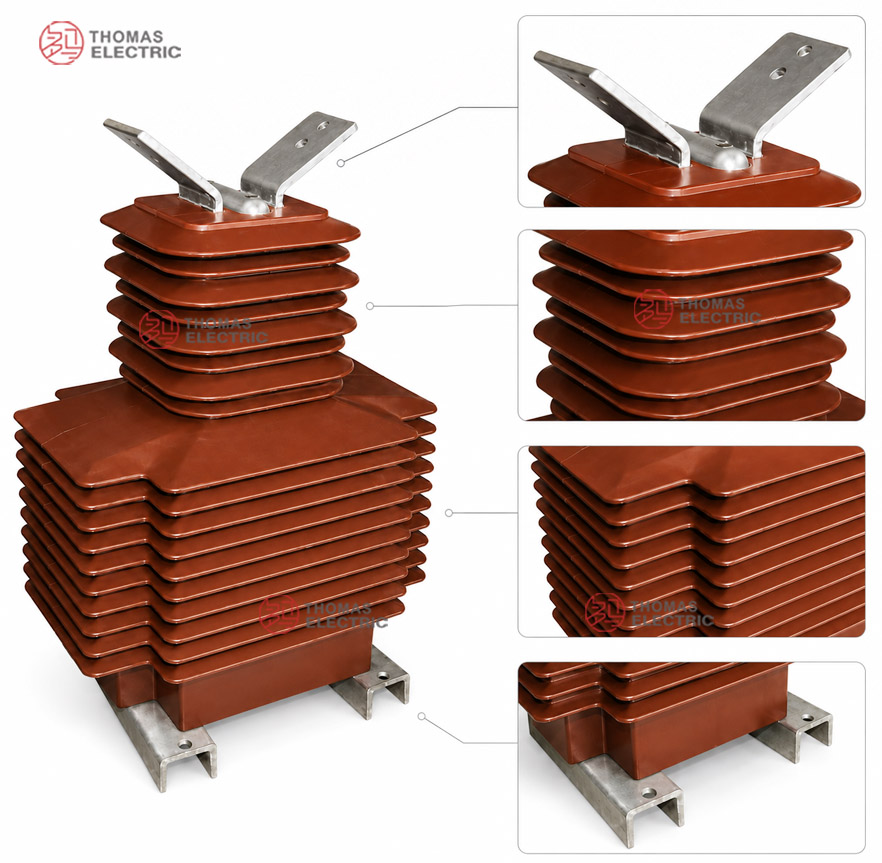

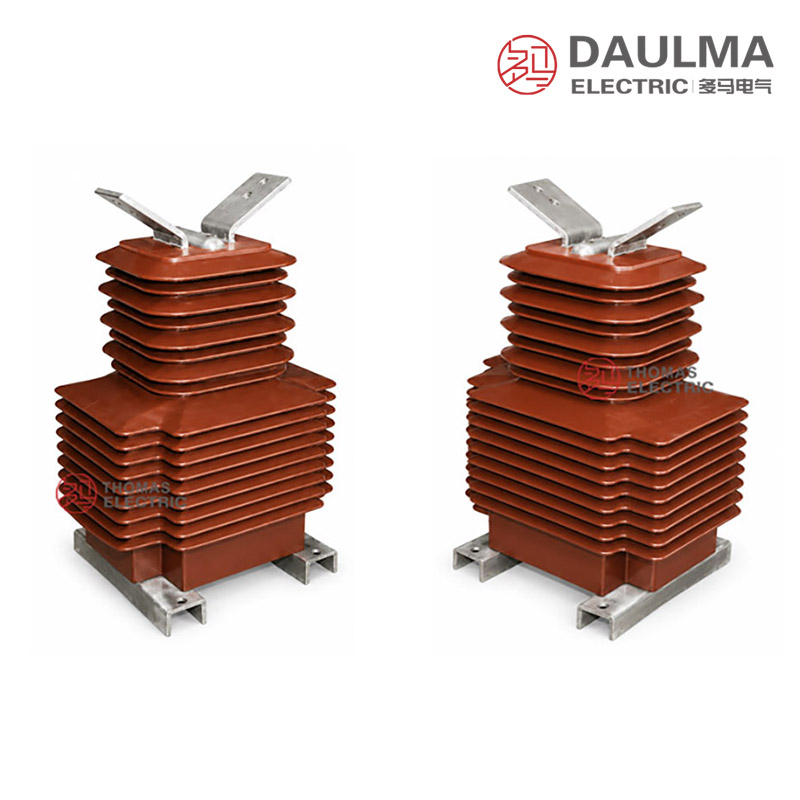

Konstrukce

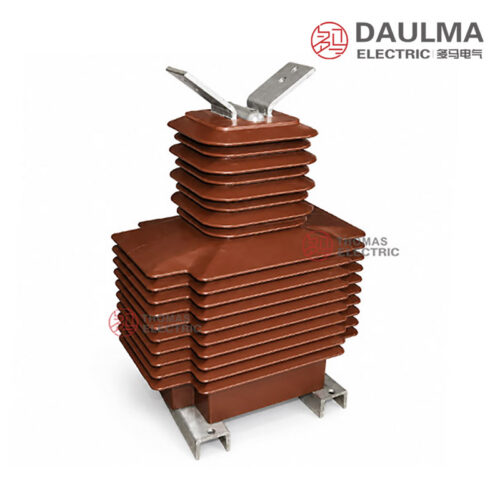

Proudový transformátor LZZB8-35W / LZZBW8-35 / LZZBJ71-35W GY má plně uzavřenou sloupovou konstrukci z epoxidové pryskyřice určené pro venkovní použití. Tato suchá izolace z litých epoxidových pryskyřic eliminuje potřebu transformátorového oleje, zvyšuje bezpečnost a snižuje nároky na údržbu. Konstrukce zahrnuje prodlouženou průraznou dráhu – u verzí pro vysoké znečištění přesahující 1200 mm – pro zajištění spolehlivého provozu ve vlhkém, pobřežním nebo průmyslovém prostředí. Robustní mechanická konstrukce poskytuje vysokou odolnost vůči UV záření, teplotním cyklům a znečištění, přičemž zachovává stabilní elektrické vlastnosti i za podmínek zkratového proudu.
Technické parametry
Provozní podmínky
- Místo instalace: Venkovní
- Okolní teplota: Referenční rozsah −40 °C až +40 °C
- Nadmořská výška: ≤ 3000 m (referenční); korekce dle požadavků projektu
- Stupeň znečištění: Třída 3 / Třída 4 nebo Třída IV dle požadavků projektu
- Atmosférické podmínky: Vhodné pro venkovní aplikace s vystavením vlhkosti, nečistotám a požadavkem na odolnost proti povrchovému průrazu
- Podmínky instalace: Bez silných nárazů, abnormálních vibrací nebo mechanického zatížení přesahujícího schválené návrhové limity
Technické parametry
Proudové transformátory LZZB8, LZZBW8-35 a LZZBJ71-35W GY jsou venkovní přístroje s epoxidovou izolací pro systémy 35 kV/40,5 kV, navržené pro provoz při okolních teplotách od −40 °C do +40 °C a nadmořských výškách do 3000 m. Splňují normy IEC 61869-1, IEC 61869-2, GB/T 20840.1 a GB/T 20840.2, podporují primární proudy od 15 A do 2000 A s více třídami přesnosti a sekundárními konfiguracemi.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý zdánlivý výkon (VA) |
Krátkodobý tepelný proud (kA/s) |
Jmenovitý dynamický proud (kA) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 10P10 | ||||
| 15 | 0,2/10P10 0,5/10P10 |
10 | 20 | 50 | 2,25/2 | 5,6 |
| 20 | 3,0/2 | 7,5 | ||||
| 30 | 4,5/2 | 11,25 | ||||
| 40 | 6,0/2 | 15 | ||||
| 50 | 7,5/2 | 18,75 | ||||
| 75 | 11,25/2 | 28 | ||||
| 100 | 15/2 | 37,5 | ||||
| 150 | 31,5/1 | 80 | ||||
| 200 | 31,5/2 | 80 | ||||
| 300 | 31,5/3 | 80 | ||||
| 400 | 31,5/3 | 80 | ||||
| 500 | 31,5/3 | 80 | ||||
| 600 | 15 | 30 | 50 | 31,5/4 | 80 | |
| 800 | 31,5/4 | 80 | ||||
| 1000 | 50 | 50 | 50 | 40/4 | 100 | |
| 1200 | 40/4 | 100 | ||||
| 1250 | 40/4 | 100 | ||||
| 1500 | 40/4 | 100 | ||||
| 1600 | 40/4 | 100 | ||||
| 2000 | 40/4 | 100 | ||||
Instalace a zapojení

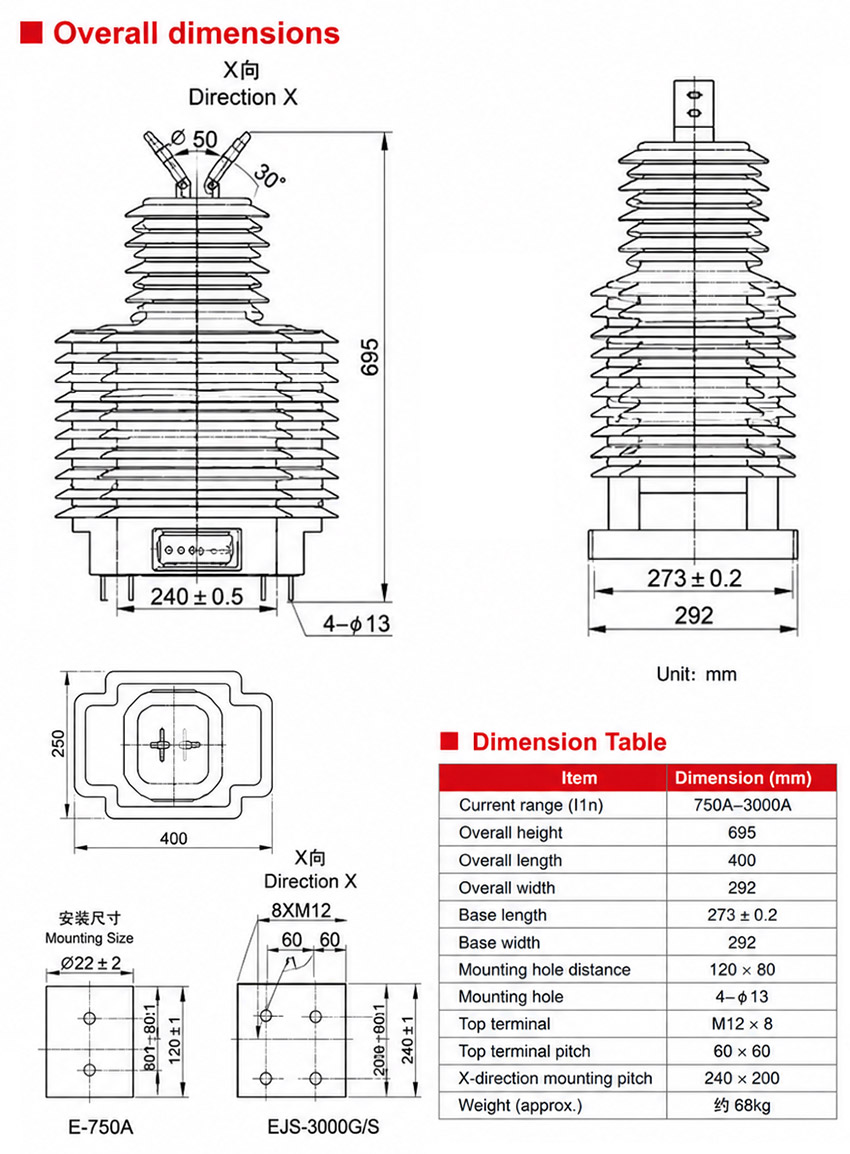

Instalační schéma
Proudové transformátory LZZB8, LZZBW8-35 a LZZBJ71-35W GY jsou navrženy pro montáž na sloup nebo konstrukci pomocí dodané přírubové základny. Zajistěte správné zarovnání s primárními vodiči a utáhněte veškerý montážní hardware dle jmenovitých točivých momentů výrobce. Dodržujte požadované bezpečnostní vzdálenosti pro bezpečný provoz a soulad s místními elektrickými předpisy.
Výběr a časté otázky
Návod pro výběr
- Vybírejte přesný model, nikoli jen rodinu. Podrobná data o převodech a zkratových parametrech jsou specifikována pro LZZB8-35W; modely LZZBW8-35 a LZZBJ71-35W vyžadují vlastní schválené specifikace.
- Společně uveďte požadavky na nízké teploty, nadmořskou výšku a znečištění. Potvrďte materiály pro −40 °C, korekci pro 3000 m, základ třídy IV, minimální průraznou dráhu >1200 mm, odolnost proti UV, solné mlze, námraze a kondenzaci.
- Zvolte převod 15 A–2000 A a počet jader. Uveďte každou sekundární funkci (1–5), přesnost, zdánlivý výkon (VA), svorkové zapojení a jmenovitý proud 1 A nebo 5 A.
- Porovnejte zkratovou odolnost pomocí proudu i doby trvání. Termické parametry LZZB8 se liší od 1 s do 4 s; použijte přesnou dobu odpovídající době vypnutí ochrany.
- Schvalte mechanická a izolační rozhraní. Potvrďte obrys, směr svorek v úhlu 45°, montážní otvory Ø13, vodičovou desku dle skupiny proudu, zatížení větrem a zda se použije impulzní pevnost 185 kV nebo speciální 190 kV.
Často kladené otázky
Otázka 1: Který model má podrobnou výběrovou tabulku?
LZZB8-35W. Ostatní dva modely jsou uvedeny v přehledu rodiny, ale vyžadují samostatnou dokumentaci pro převody, výstup a zkratové parametry.
Otázka 2: Je provoz při −40 °C standardní pro všechny varianty?
Je to referenční údaj pro celou řadu a musí být potvrzen pro konkrétní pryskyřici, těsnění, svorky, přesnost a mechanickou konstrukci objednávky.
Otázka 3: Lze dodat pět sekundárních vinutí?
Obecná data uvádějí možnost 1–5 vinutí dle projektové konfigurace. Vyžádejte si kompletní specifikaci jader a svorek, protože ukázková tabulka zobrazuje jednodušší kombinace.
Otázka 4: Proč termické parametry uvádějí 1 s, 2 s, 3 s a 4 s?
Odolnost závisí na převodu a konstrukci. Velikost proudu má význam pouze ve spojení s uvedenou dobou trvání.
Otázka 5: Je 40,5/95/190 kV standardní izolační posloupnost?
Standardní referenční hodnota je 40,5/95/185 kV; 190 kV je projektová volba a vyžaduje explicitní požadavek na zkoušku.
Otázka 6: Je průrazná dráha >1200 mm dostatečná pro jakékoli pobřežní místo?
Není automaticky. Porovnejte specifickou průraznou dráhu, znečištění lokality, depozici soli a platnou normu.
Otázka 7: Které rozměry je třeba ověřit?
Potvrďte přesný obrys modelu, primární desku, orientaci svorek v úhlu 45°, rozmístění základny, otvory Ø13 a svorkovnici. Uzemněte základnu a jeden sekundární bod a nikdy neotevírejte sekundární obvod pod napětím.
Často kladené otázky
Q1: Lze tyto 35kV transformátory instalovat do venkovních rozvoden se znečištěním?
Ano, jsou určeny pro venkovní instalaci. Splňují stupeň znečištění třídy 3 nebo 4 s epoxidovou izolací odolnou proti povrchovému průrazu. Pro specifické podmínky kontaktujte technické oddělení.
Q2: Která třída přesnosti je vhodná pro fakturační měření?
Třída 0,2 je ideální pro fakturační měření. Zajišťuje přesnost v rozsahu 15 A až 2000 A dle IEC 61869-2. Pro kalibraci kontaktujte výrobce.
Q3: Jaké hodnoty krátkodobého tepelného a dynamického proudu nabízejí?
Parametry závisí na jmenovitém primárním proudu. Transformátory zvládají vysoké zkratové proudy v kA a kA/s. Přesné hodnoty vám sdělíme na základě projektové specifikace.
Q4: Odpovídají tyto proudové transformátory mezinárodním normám IEC?
Ano, transformátory splňují mezinárodní standardy. Jsou certifikovány dle norem IEC 61869-1 a IEC 61869-2. Protokol o typeových zkouškách doložíme při potvrzení objednávky.
Q5: Je možná customizace převodů a dodací lhůty?
Ano, customizace je možná. Sekundární konfigurace a převody lze upravit dle požadavků projektu. Přesnou dodací lhůtu a možnosti úprav potvrzujeme individuálně po projednání specifikace.
Q6: Kdo je výrobcem těchto venkovních 35kV transformátorů?
Výrobcem je společnost Daulma. Nabízíme modely LZZB8-35W a LZZBJ71-35W s epoxidovou izolací pro systémy do 40,5 kV.
