Descripción general

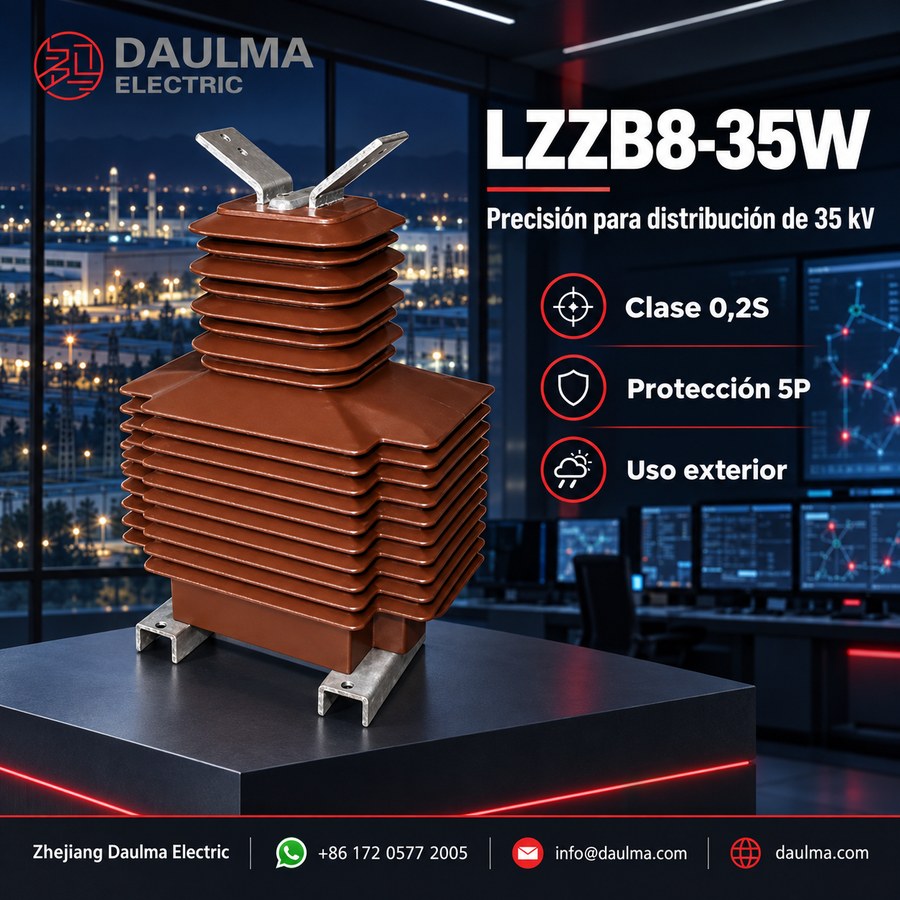

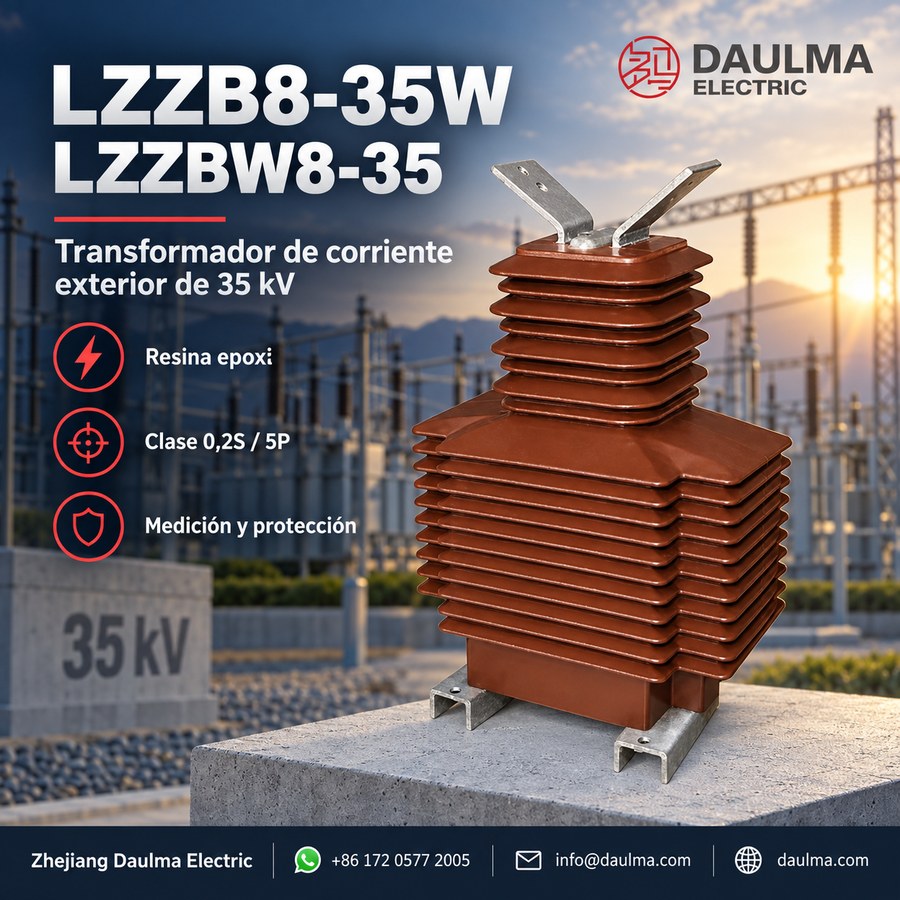

El LZZB8-35W / LZZBW8-35 / LZZBJ71-35W GY es un transformador de corriente de clase 35 kV diseñado para sistemas de distribución de alta tensión al aire libre. Cuenta con una estructura tipo poste completamente cerrada y aislamiento fundido en resina epoxi apta para exteriores, lo que permite un funcionamiento seco y sin aceite, ideal para condiciones ambientales exigentes.
Esta serie admite clases de precisión para medición como 0,2; 0,2S; 0,5 y 0,5S, así como clases de protección 5P y 10P, lo que la hace idónea para medición de energía, protección por relés y medición de corriente en subestaciones exteriores de 35 kV/40,5 kV. Cumple con las normas IEC y está clasificado para niveles de aislamiento de 40,5/95/185 kV o superiores según los requisitos del proyecto.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 35 kV / 40,5 kV |
| Nivel de aislamiento | 40,5/95/185 kV (o 40,5/95/190 kV) |
| Corriente secundaria | 5 A o 1 A |
| Precisión para medición | 0,2; 0,2S; 0,5; 0,5S |
| Precisión para protección | 5P; 10P |
| Instalación | Exterior |
| Tipo de aislamiento | Resina epoxi fundida, tipo seco |
| Distancia de fuga | >1200 mm (versiones para alta contaminación) |
| Aplicación | Medición, facturación energética, protección por relés |
| Estructura | Tipo poste, completamente cerrada |
| Resistencia térmica | Corriente térmica nominal de corta duración según IEC |
| Resistencia dinámica | Corriente dinámica nominal según IEC |
Designación del modelo
- L: Transformador de corriente.
- Z: Estructura tipo poste o pilar.
- Z: Aislamiento en resina fundida.
- B: Con devanado de protección / serie de transformadores de corriente para medición y protección.
- 8 / 71: Secuencia de diseño o código estructural del fabricante.
- 35: Clase de tensión nominal de 35 kV, normalmente asociada a una tensión máxima del sistema de 40,5 kV.
- W: Instalación al aire libre.
- GY: Código estructural utilizado por algunos fabricantes para indicar diseño de alta tensión y resistencia a la contaminación en exteriores.
Construcción

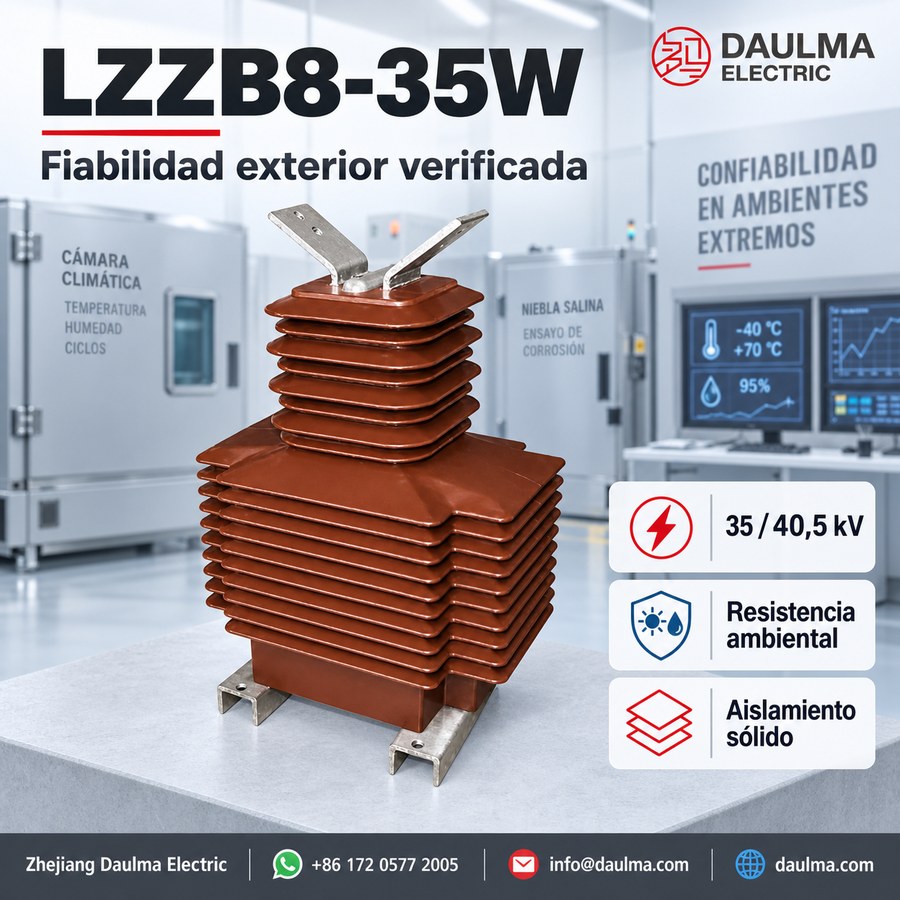

El LZZB8-35W / LZZBW8-35 / LZZBJ71-35W GY presenta una construcción tipo poste completamente cerrada fabricada con resina epoxi apta para exteriores. Este aislamiento seco y fundido en resina elimina la necesidad de aceite, mejorando la seguridad y reduciendo el mantenimiento. El diseño incorpora una distancia de fuga aumentada —superior a 1200 mm en variantes para alta contaminación— para garantizar un rendimiento fiable en ambientes húmedos, costeros o industriales. La robusta estructura mecánica ofrece alta resistencia a la exposición UV, ciclos térmicos y contaminación, manteniendo características eléctricas estables incluso bajo condiciones de corriente de falla.
Parámetros técnicos
Condiciones de servicio
- Lugar de instalación: Exterior
- Temperatura ambiente: Referencia de −40 °C a +40 °C
- Altitud: ≤ 3000 m de referencia; corrección por altitud según requisitos del proyecto
- Nivel de contaminación: Clase 3 / Clase 4 o Clase IV de referencia según requisitos del proyecto
- Condición atmosférica: Apto para aplicaciones exteriores con humedad, suciedad y aislamiento resistente al tracking
- Condición de instalación: Sin choques severos, vibraciones anormales ni cargas mecánicas que excedan los límites de diseño aprobados
Parámetros técnicos
Los LZZB8, LZZBW8-35 y LZZBJ71-35W GY son transformadores de corriente exteriores fundidos en resina epoxi, clasificados para sistemas de 35 kV/40,5 kV, diseñados para operar en temperaturas ambiente de −40 °C a +40 °C y altitudes hasta 3000 m. Cumplen con las normas IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2, admitiendo corrientes primarias de 15 A a 2000 A con múltiples clases de precisión y configuraciones secundarias.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/s) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 10P10 | ||||
| 15 | 0,2/10P10 0,5/10P10 |
10 | 20 | 50 | 2,25/2 | 5,6 |
| 20 | 3,0/2 | 7,5 | ||||
| 30 | 4,5/2 | 11,25 | ||||
| 40 | 6,0/2 | 15 | ||||
| 50 | 7,5/2 | 18,75 | ||||
| 75 | 11,25/2 | 28 | ||||
| 100 | 15/2 | 37,5 | ||||
| 150 | 31,5/1 | 80 | ||||
| 200 | 31,5/2 | 80 | ||||
| 300 | 31,5/3 | 80 | ||||
| 400 | 31,5/3 | 80 | ||||
| 500 | 31,5/3 | 80 | ||||
| 600 | 15 | 30 | 50 | 31,5/4 | 80 | |
| 800 | 31,5/4 | 80 | ||||
| 1000 | 50 | 50 | 50 | 40/4 | 100 | |
| 1200 | 40/4 | 100 | ||||
| 1250 | 40/4 | 100 | ||||
| 1500 | 40/4 | 100 | ||||
| 1600 | 40/4 | 100 | ||||
| 2000 | 40/4 | 100 | ||||
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente exteriores LZZB8, LZZBW8-35 y LZZBJ71-35W GY están diseñados para montaje en poste o estructura mediante la brida de base provista. Asegure la correcta alineación con los conductores primarios y apriete todo el hardware de montaje según los pares de torsión especificados por el fabricante. Mantenga las distancias de seguridad requeridas para una operación segura y el cumplimiento de los códigos eléctricos locales.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo exacto, no solo la familia. Los datos detallados de relación/corriente de falla están identificados para el LZZB8-35W; los modelos LZZBW8-35 y LZZBJ71-35W requieren sus propios cuadros técnicos aprobados.
- Especifique conjuntamente los requisitos de frío, altitud y contaminación. Confirme materiales para −40 °C, corrección para 3000 m, base Clase IV, distancia de fuga mínima >1200 mm, resistencia a UV, niebla salina, formación de hielo y condensación.
- Elija la relación de 15 A a 2000 A y el número de núcleos. Indique cada función secundaria (de una a cinco), precisión, VA, terminales y si la corriente secundaria es de 1 A o 5 A.
- Compare la capacidad de soportar fallas considerando tanto corriente como duración. Las capacidades térmicas del LZZB8 varían de 1 s a 4 s; utilice la duración exacta requerida por el tiempo de desconexión de la protección.
- Apruebe las interfaces mecánicas y de aislamiento. Confirme contorno, orientación de terminales a 45°, agujeros de montaje Ø13, placa conductora según grupo de corriente, cargas de viento y si aplica impulso de 185 kV o la opción especial de 190 kV.
Preguntas Frecuentes
Q1: ¿Es apto este transformador de corriente de 35kV para instalaciones a gran altitud?
Sí, está diseñado para altitudes de hasta 3000 m. Para proyectos que superen esta elevación, se requiere corrección por altitud. Consulte al fabricante para verificar los ajustes técnicos.
Q2: ¿Qué clase de precisión se recomienda para medición de facturación?
Seleccione la clase 0.2S para aplicaciones de facturación comercial. Garantiza una precisión del ±0.2% en un rango de corriente del 5% al 120%. La calibración de fábrica está disponible.
Q3: ¿Qué normas internacionales cumple este transformador de corriente exterior?
Cumple estrictamente con las normas IEC 61869-1, IEC 61869-2, GB/T 20840.1 y GB/T 20840.2. Solicite los certificados de tipo y reportes de pruebas de fábrica antes de la compra.
Q4: ¿Cómo determinar la corriente térmica y dinámica nominal?
Los valores dependen de la corriente primaria nominal, que abarca de 15 A a 2000 A. Especifique los requisitos de cortocircuito de su proyecto para que la fábrica confirme los parámetros exactos.
Q5: ¿Se puede personalizar la corriente primaria para aparamienta específica?
Sí, admite corrientes primarias desde 15 A hasta 2000 A con múltiples configuraciones secundarias. Envíe la ficha técnica de su proyecto para confirmar la disponibilidad y los plazos de entrega.
Q6: ¿Por qué elegir resina epoxi para transformadores de corriente exteriores de 35kV?
La resina epoxi ofrece aislamiento resistente al tracking y soporta contaminación clase 3 o 4. Es ideal para aplicaciones exteriores expuestas a humedad y suciedad en sistemas de 35 kV.
