محول التيار LZZBJ12-10 هو محول تيار داخلي بجهد 10 كيلوفولت معزول بالإيبوكسي، مصمم لأغراض القياس ودوائر الحماية في أنظمة الطاقة الداخلية العاملة عند جهد ≤10 كيلوفولت وتردد 50–60 هرتز. يتميز بدقة عالية، وتفريغ جزئي منخفض، وحجم صغير، ووزن خفيف، واستقرار حراري وديناميكي ممتاز، مع تشغيل خالٍ من الصيانة حتى في البيئات الرطبة أو الملوثة.
يُصنع ببنية عمودية (Pillar-type) مغلفة بالكامل باستخدام راتنج الإيبوكسي المصبوب، مما يضمن متانة ميكانيكية عالية وأداء عزل موثوقًا تحت ظروف التكاثف ومستوى التلوث II. ويتوافق تصميمه المعزز مع المعايير الحديثة، ليضمن تشغيلًا آمنًا وثابتًا في التطبيقات ذات الجهد العالي المطلوبة.

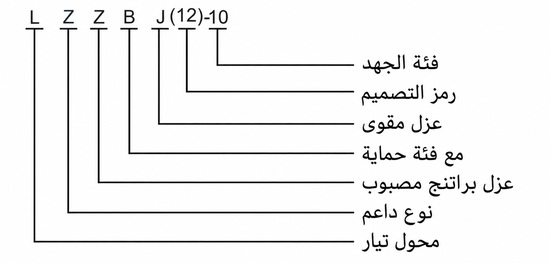

ترميز نوع محول التيار LZZBJ12-10
- L: محول تيار
- Z: نوع دعامة (عمودي)
- Z: معزول بالإيبوكسي المصبوب
- B: يحتوي على فئة دقة للحماية
- J: تصميم ميكانيكي معزز
- (12): رمز التصميم
- 10: فئة الجهد (10 كيلوفولت)
المعطيات التقنية
ظروف التشغيل
- الارتفاع: ≤1000 متر
- درجة حرارة المحيط: من -5°م إلى +40°م
- الرطوبة النسبية: ≤90% عند 20°م
- البيئة: خالية من الغازات الضارة أو المواد الكيميائية أو الملوثات التي قد تضر العزل
- الاهتزاز: ثابت، دون رجّ أو صدمات
المواصفات الفنية
| التيار الأولي الاسمي (أمبير) |
تركيبة فئة الدقة |
القدرة الاسمية (فولت أمبير) |
التيار الحراري قصير المدى (كيلو أمبير) |
التيار الديناميكي الاسمي (كيلو أمبير) |
|---|---|---|---|---|
| 20~100 | 0.2S/10P10 | 10/15 | 150I1n | 375I1n |
| 150~200 | 21.5 | 55.4 | ||
| 300~400 | 31.5 | 80 | ||
| 500~600 | 0.2S/10P10 | 10/15 | 45 | 112.5 |
| 800 | 0.2S/0.5/10P10 | 10/15 | 63 | 130 |
| 1000 | 0.2S/0.2S | 10/10 | ||
| 1200 | 0.5/10P10 | 10/15 | 80 | 160 |
| 1500 | 0.2/10P10 | 10/15 | ||
| 2000 | 100 | 160 | ||
| 3000 |
التركيب والتوصيلات
أبعاد التركيب
| البُعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 240 |
| عرض القاعدة | 120 |
| مسافة بين ثقوب التثبيت | 92 |
| قطر الثقب | 8 |
| قطر الطرف الأولي | 12 |
ثبّت الوحدة بإحكام على سطح مستوٍ باستخدام براغٍ M8. تأكد من وجود مسافة كافية حول الوحدة لضمان السلامة والتهوية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بناءً على جهد النظام (≤10 كيلوفولت) والتردد (50/60 هرتز)
- حدد تصنيف التيار الأولي بما يتناسب مع حملك (20 أمبير–3000 أمبير)
- اختر تركيبة فئة الدقة حسب التطبيق: 0.2S/0.5S للقياس، و10P10 للحماية
- تحقق من أن القدرة الاسمية (بالفولت أمبير) تتوافق مع الحمل المتصل
- تأكد من توافق الظروف البيئية مع حدود التشغيل (مستوى التلوث II، ارتفاع ≤1000 متر)
الأسئلة الشائعة
س1: ما هي التطبيقات المناسبة لمحول التيار LZZBJ12-10؟
يُعد محول التيار LZZBJ12-10 مثاليًا للقياس ودوائر الحماية في أنظمة الطاقة الداخلية ذات الجهد الاسمي 10 كيلوفولت أو أقل، وبتردد يتراوح بين 50 هرتز و60 هرتز.
س2: كيف يحسّن عزل راتنج الإيبوكسي أداء المحول؟
يوفر راتنج الإيبوكسي عزلًا متفوقًا، ومقاومة للرطوبة والتلوث، ويضمن أداءً مستقرًا تحت ظروف بيئية متغيرة.
س3: ما إجراءات السلامة المطلوبة أثناء التشغيل؟
يجب أن يظل الدائرة الثانوية مغلقة أثناء التشغيل لتجنب توليد جهد عالٍ قد يشكّل خطرًا على السلامة.
س4: هل يمكن تخصيص محول LZZBJ12-10 لتلبية احتياجات تشغيلية محددة؟
نعم، يمكن تخصيص المحول لنسب تيار محددة، أو فئات دقة خاصة، أو ظروف بيئية استثنائية لتلبية المتطلبات الخاصة.
س5: ما هي المواصفات الفنية الأساسية لمحول LZZBJ12-10؟
يتميز المحول بمستوى عزل اسمي 12/42/75 كيلوفولت، والتيارات الثانوية 5 أمبير أو 1 أمبير، وتصنيفات التيار الأولي من 20 أمبير إلى 3000 أمبير.
