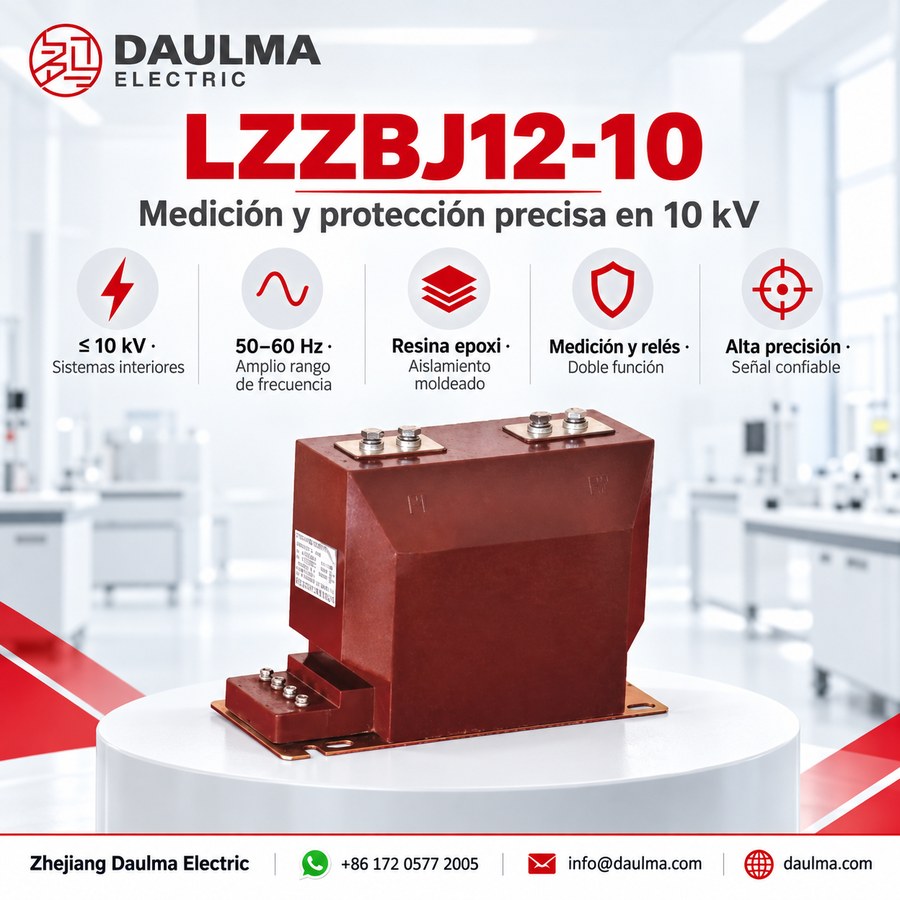

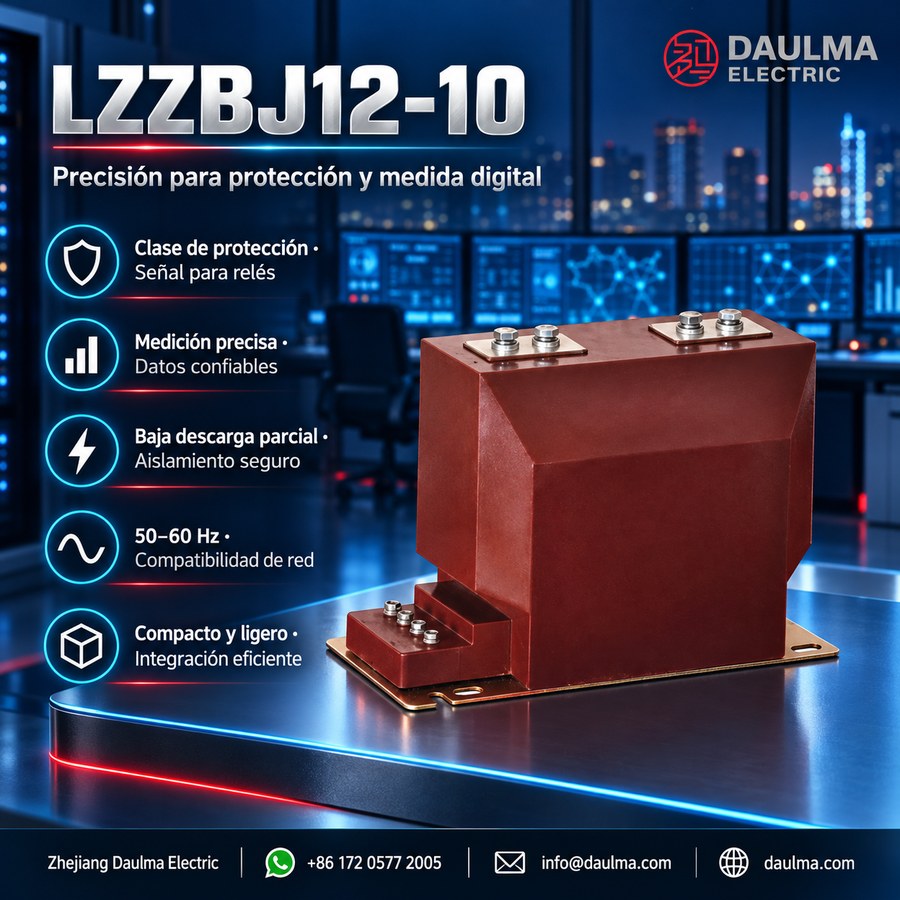

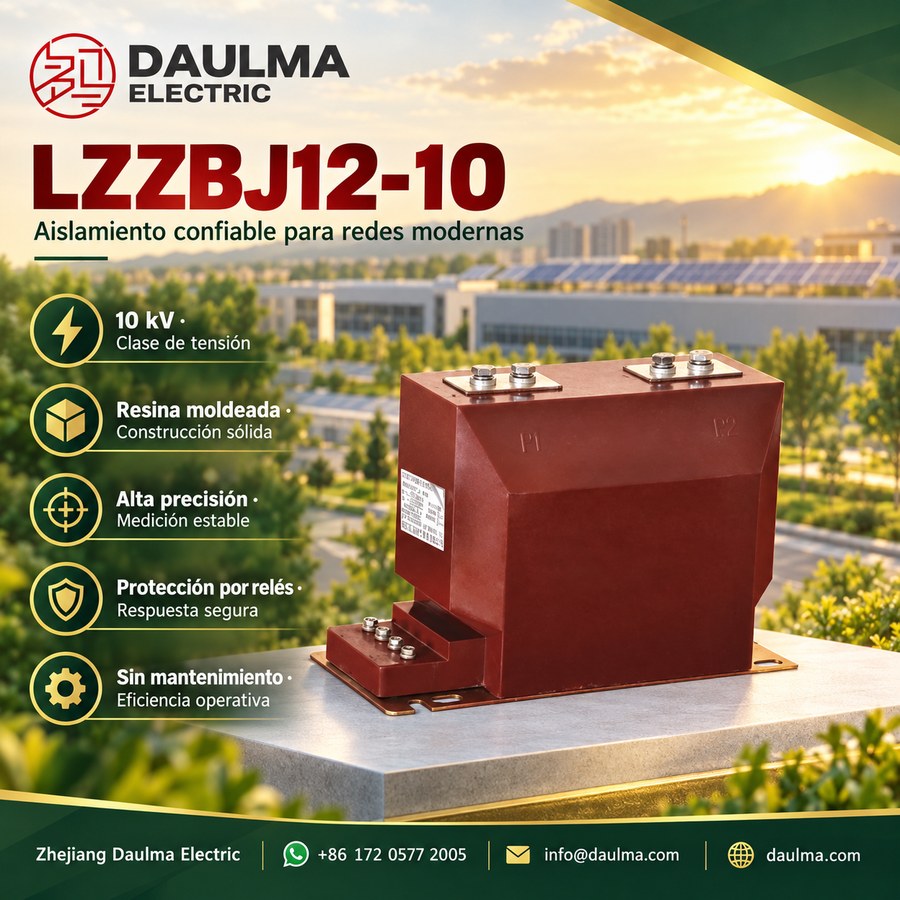

El LZZBJ12-10 es un transformador de corriente interior de 10 kV con aislamiento en resina epoxi, diseñado para medición y protecciones por relés en sistemas eléctricos interiores que operan a ≤10 kV y 50–60 Hz. Ofrece alta precisión, baja descarga parcial, tamaño compacto, construcción ligera y excelente estabilidad térmica y dinámica, con funcionamiento libre de mantenimiento incluso en ambientes húmedos o contaminados.

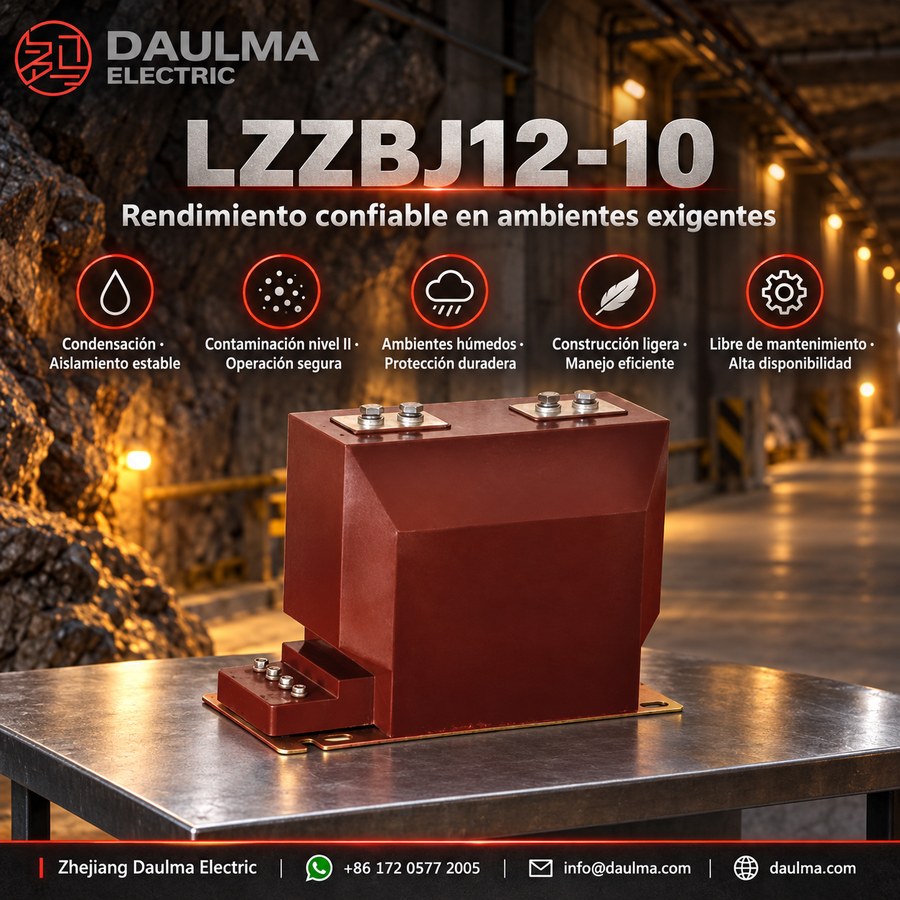

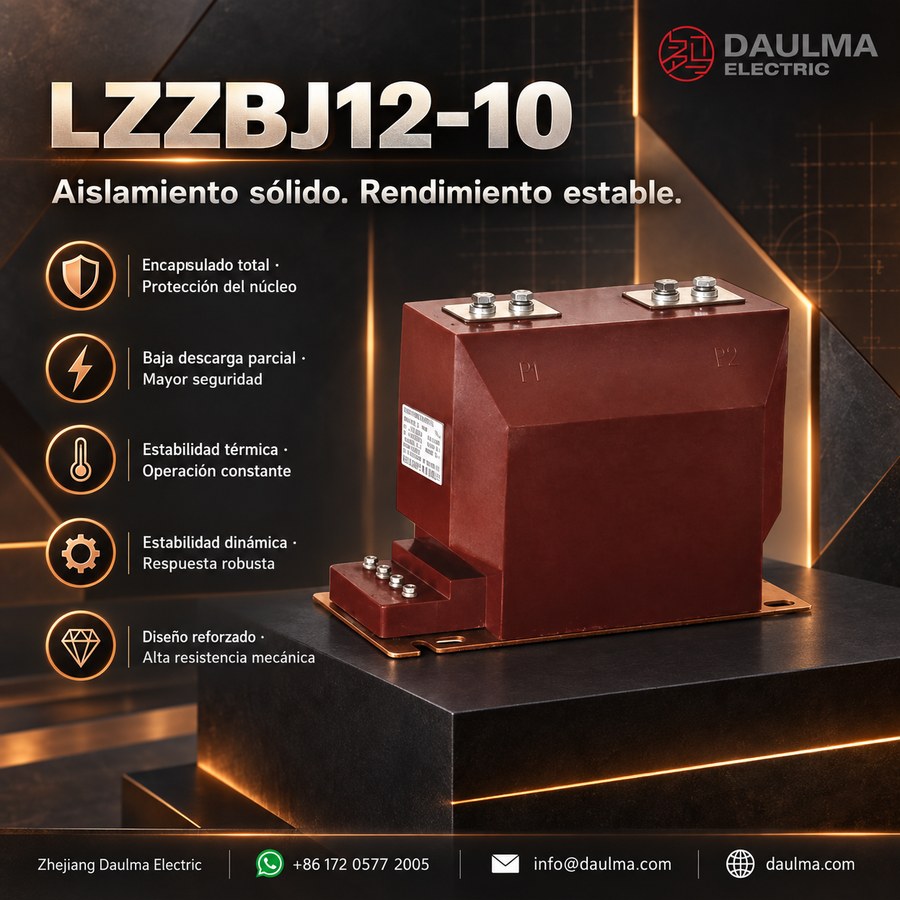

Fabricado con estructura tipo pilar totalmente encapsulada en resina epoxi moldeada, garantiza elevada resistencia mecánica y un rendimiento aislante confiable bajo condiciones de condensación y nivel de contaminación II. Su diseño reforzado cumple con las normas modernas, asegurando una operación segura y constante en aplicaciones exigentes de alta tensión.
Designación del tipo del transformador de corriente LZZBJ12-10
- L: Transformador de corriente
- Z: Tipo soporte (pilar)
- Z: Aislamiento en resina moldeada
- B: Con clase de precisión para protección
- J: Diseño mecánico reforzado
- (12): Código de diseño
- 10: Clase de tensión (10 kV)
Parámetros técnicos
Condiciones de servicio
- Altitud: ≤1000 m
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤90 % a 20 °C
- Ambiente: Libre de gases nocivos, productos químicos o contaminantes que puedan dañar el aislamiento
- Vibración: Estable, sin golpeteo ni impactos
Parámetros técnicos
| Corriente primaria nominal (A) |
Combinación de clase de precisión |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 20~100 | 0,2S/10P10 | 10/15 | 150I1n | 375I1n |
| 150~200 | 21,5 | 55,4 | ||
| 300~400 | 31,5 | 80 | ||
| 500~600 | 0,2S/10P10 | 10/15 | 45 | 112,5 |
| 800 | 0,2S/0,5/10P10 | 10/15 | 63 | 130 |
| 1000 | 0,2S/0,2S | 10/10 | ||
| 1200 | 0,5/10P10 | 10/15 | 80 | 160 |
| 1500 | 0,2/10P10 | 10/15 | ||
| 2000 | 100 | 160 | ||
| 3000 |
Instalación y cableado
Dimensiones de instalación
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 240 |
| Ancho de base | 120 |
| Distancia entre agujeros de montaje | 92 |
| Diámetro de agujero | 8 |
| Diámetro del borne primario | 12 |
Monte firmemente sobre una superficie plana utilizando pernos M8. Asegure una distancia mínima adecuada alrededor del equipo para garantizar seguridad y ventilación.
Selección y preguntas frecuentes
Guía de selección
- Seleccione según la tensión del sistema (≤10 kV) y la frecuencia (50/60 Hz)
- Elija la corriente primaria nominal que coincida con su carga (20 A–3000 A)
- Seleccione la combinación de clase de precisión según la aplicación: 0,2S/0,5S para medición, 10P10 para protección
- Verifique que la potencia nominal (VA) coincida con la carga conectada
- Confirme que las condiciones ambientales se ajusten a los límites de servicio (nivel de contaminación II, altitud ≤1000 m)
Preguntas frecuentes
P1: ¿En qué aplicaciones es adecuado el transformador de corriente LZZBJ12-10?
El LZZBJ12-10 es ideal para medición y protecciones por relés en sistemas eléctricos interiores con tensión nominal de 10 kV o inferior y rango de frecuencia de 50 Hz a 60 Hz.
P2: ¿Cómo mejora el aislamiento en resina epoxi el rendimiento del transformador?
La resina epoxi proporciona aislamiento superior, resistencia a la humedad y la contaminación, y garantiza un rendimiento estable bajo diversas condiciones ambientales.
P3: ¿Qué precauciones de seguridad se requieren durante la operación?
El circuito secundario debe permanecer cerrado durante la operación para evitar la generación de tensiones elevadas que puedan representar riesgos de seguridad.
P4: ¿Se puede personalizar el LZZBJ12-10 para necesidades operativas específicas?
Sí, el transformador puede personalizarse con relaciones de corriente, clases de precisión o condiciones ambientales especiales para cumplir con requisitos específicos.
P5: ¿Cuáles son las principales especificaciones técnicas del LZZBJ12-10?
El transformador presenta un nivel de aislamiento nominal de 12/42/75 kV, corrientes secundarias de 5 A o 1 A, y corrientes primarias nominales comprendidas entre 20 A y 3000 A.
