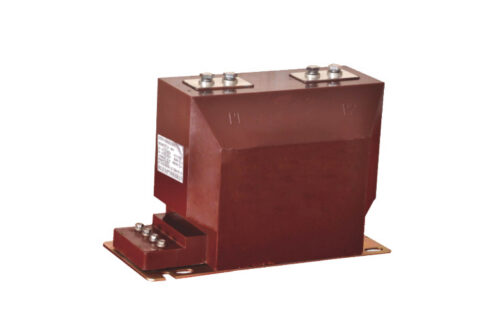

LZZBJ12-10 ialah pengubah arus dalam bangunan 10kV berpenebat epoxy yang direka untuk pengukuran dan relai perlindungan dalam sistem kuasa dalam bangunan yang beroperasi pada ≤10kV dan 50–60Hz. Ia menawarkan ketepatan tinggi, nyahcas separa rendah, saiz padat, pembinaan ringan, serta kestabilan terma dan dinamik yang cemerlang, dengan operasi bebas penyelenggaraan dalam persekitaran lembap atau tercemar.
Dibina dengan struktur jenis tiang sepenuhnya dikapsul menggunakan resin epoksi tuangan, ia memastikan kekuatan mekanikal yang kukuh dan prestasi penebatan yang boleh dipercayai di bawah keadaan kondensasi dan tahap pencemaran II. Rekabentuk diperkukuhnya mematuhi piawaian moden, memberikan operasi yang konsisten dan selamat dalam aplikasi voltan tinggi yang mencabar.
Penamaan Jenis Pengubah Arus LZZBJ12-10
- L: Pengubah Arus
- Z: Jenis Sokongan (Tiang)
- Z: Berpenebat Resin Tuangan
- B: Dengan Kelas Ketepatan Perlindungan
- J: Rekabentuk Mekanikal Diperkukuh
- (12): Kod Reka Bentuk
- 10: Kelas Voltan (10kV)
Parameter teknikal
Keadaan Perkhidmatan
- Ketinggian: ≤1000m
- Suhu Persekitaran: -5°C hingga +40°C
- Kelembapan Relatif: ≤90% pada 20°C
- Persekitaran: Bebas daripada gas, bahan kimia, atau pencemar berbahaya yang boleh merosakkan penebat
- Vibrasi: Stabil, tanpa getaran atau hentakan
Parameter Teknikal
| Arus Primer Berkadar (A) |
Gabungan Kelas Ketepatan |
Keluaran Berkadar (VA) |
Arus Terma Masa-Pendek (kA) |
Arus Dinamik Berkadar (kA) |
|---|---|---|---|---|
| 20~100 | 0.2S/10P10 | 10/15 | 150I1n | 375I1n |
| 150~200 | 21.5 | 55.4 | ||
| 300~400 | 31.5 | 80 | ||
| 500~600 | 0.2S/10P10 | 10/15 | 45 | 112.5 |
| 800 | 0.2S/0.5/10P10 | 10/15 | 63 | 130 |
| 1000 | 0.2S/0.2S | 10/10 | ||
| 1200 | 0.5/10P10 | 10/15 | 80 | 160 |
| 1500 | 0.2/10P10 | 10/15 | ||
| 2000 | 100 | 160 | ||
| 3000 |
Pemasangan dan pendawaian
Dimensi Pemasangan
| Dimensi | Nilai (mm) |
|---|---|
| Tinggi Jumlah | 240 |
| Lebar Tapak | 120 |
| Jarak Lubang Pelekap | 92 |
| Diameter Lubang | 8 |
| Diameter Terminal Primer | 12 |
Pasang dengan kukuh pada permukaan rata menggunakan bolt M8. Pastikan ruang lega mencukupi di sekeliling unit untuk keselamatan dan pengudaraan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih berdasarkan voltan sistem (≤10kV) dan frekuensi (50/60Hz)
- Pilih kadar arus primer yang sepadan dengan beban anda (20A–3000A)
- Pilih gabungan kelas ketepatan mengikut aplikasi: 0.2S/0.5S untuk pengukuran, 10P10 untuk perlindungan
- Sahkan keluaran berkadar (VA) sepadan dengan beban bersambung
- Pastikan keadaan persekitaran selari dengan had perkhidmatan (tahap pencemaran II, ketinggian ≤1000m)
Soalan Lazim
Q1: Apakah aplikasi yang sesuai untuk pengubah arus LZZBJ12-10?
LZZBJ12-10 sesuai untuk pengukuran dan relai perlindungan dalam sistem kuasa dalam bangunan dengan voltan berkadar 10kV atau kurang dan julat frekuensi 50Hz hingga 60Hz.
Q2: Bagaimanakah penebat resin epoksi meningkatkan prestasi pengubah?
Resin epoksi memberikan penebatan unggul, rintangan terhadap kelembapan dan pencemaran, serta memastikan prestasi stabil di bawah pelbagai keadaan persekitaran.
Q3: Apakah langkah-langkah keselamatan yang diperlukan semasa operasi?
Litar sekunder mesti kekal tertutup semasa operasi bagi mengelakkan penjanaan voltan tinggi yang boleh menimbulkan risiko keselamatan.
Q4: Bolehkah LZZBJ12-10 disesuaikan mengikut keperluan operasi tertentu?
Ya, pengubah ini boleh disesuaikan untuk nisbah arus, kelas ketepatan, atau keadaan persekitaran khas bagi memenuhi keperluan spesifik.
Q5: Apakah spesifikasi teknikal utama LZZBJ12-10?
Pengubah ini mempunyai tahap penebatan berkadar 12/42/75kV, arus sekunder 5A atau 1A, dan kadar arus primer dari 20A hingga 3000A.
