نظرة عامة
محولات التيار LZZBJ9-10C3 وLZZBJ9-10C3Q3 وLZZBJ9-10C3Q4 هي محولات تيار داخلية مصنوعة من راتنج الإيبوكسي المصبوب، ومصممة لأنظمة التيار المتردد متوسطة الجهد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. تتميز هذه الأجهزة من النوع العمودي المغلق بالكامل بهيكل معزول من راتنج الإيبوكسي المقوى، مما يوفر عزلًا كهربائيًّا موثوقًا ومتانة ميكانيكية في بيئات الخلايا الكهربائية الداخلية.
تدعم هذه المحولات تيارات ثانوية قدرها 1 أمبير أو 5 أمبير، وتتوفر بتكوينات متعددة النوى مع درجات دقة مثل 0.2S و0.5 و5P20 لتطبيقات القياس والحماية. تُستخدم عادةً في الخلايا المعدنية المغلقة لمراقبة الدوائر الفرعية، وقياس الطاقة، والحماية بواسطة المرحلات، والتكامل مع أنظمة SCADA، وهي متوافقة مع المتطلبات القياسية للدوائر الداخلية الخاصة بالأجهزة والحماية في الأنظمة متوسطة الجهد.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل | 24/65/125 كيلوفولت (أو 12/42/75 كيلوفولت حسب لوحة الاسم) |
| التردد المقنن | 50 هرتز / 60 هرتز |
| التيار الأولي | 1000 أمبير إلى 3150 أمبير (حسب الموديل) |
| التيار الثانوي | 1 أمبير أو 5 أمبير |
| درجات الدقة | 0.2S، 0.5، 5P20 (بتكوينات متعددة النوى) |
| نوع التركيب | داخلي من النوع الداعم في الخلايا الكهربائية |
| البناء | راتنج إيبوكسي مصبوب، مغلق بالكامل |
ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / هيكل عمودي
- Z: عزل من راتنج الإيبوكسي المصبوب / هيكل مغلق بالكامل
- B: يتوفر بدرجة حماية
- J: تصميم مقوى / محسّن
- 9: رمز تسلسل التصميم
- 10: فئة جهد الكتالوج 10 كيلوفولت (تغطي أنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت)
- C3: رمز الهيكل الخاص بمنصة هذا المنتج
- Q3 / Q4: متغيرات الشكل الخارجي والتركيب لمختلف تخطيطات الخلايا الكهربائية

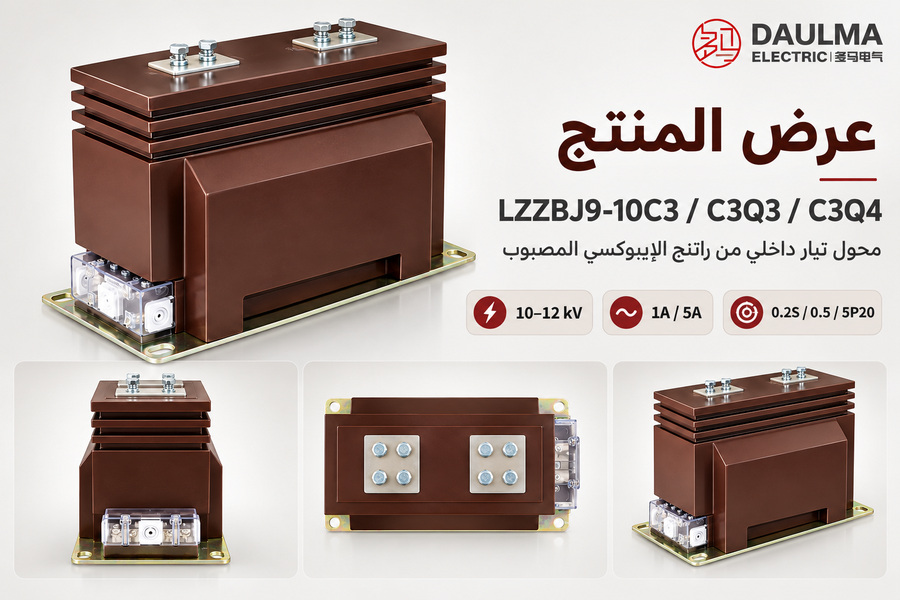

البناء
تتميز سلسلة LZZBJ9-10C3 ببناء عمودي مغلق بالكامل مع هيكل معزول من راتنج الإيبوكسي المصبوب. يدمج هذا التصميم وظيفتي الدعم العازل وتحويل التيار في وحدة واحدة مدمجة مناسبة للتركيب في الخلايا الكهربائية الداخلية. يمر الموصل الأولي عبر مركز القلب المصبوب بالراتنج، بينما تكون لفائف الثانوية مدمجة داخل الهيكل المصبوب وتنتهي عند كتلة أطراف في الجزء السفلي. تتصل الأطراف الأولية العلوية مباشرة بنظام قضبان التوصيل (Busbar) في الخلية الكهربائية. ويضمن استخدام راتنج إيبوكسي عالي الجودة أداءً عازلًا مستقرًا، ومقاومة للرطوبة، وسلامة ميكانيكية طويلة الأمد في ظروف التشغيل الداخلية الاعتيادية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: خلايا كهربائية داخلية متوسطة الجهد
- جهد النظام: شبكات فئة 10 كيلوفولت
- التردد المقنن: 50 هرتز
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والمواد المتفجرة، والتلوث الشديد، والتكثف غير الطبيعي.
المعايير الفنية
محول التيار LZZBJ9-10C3 هو محول تيار داخلي من راتنج الإيبوكسي المصبوب، مصمم لأنظمة فئة 10 كيلوفولت. يتميز بتوافره بعدة توليفات لدرجات الدقة، وهو متوافق مع المعيارين GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المقنن (A) |
توليفة درجات الدقة |
القدرة المقننة (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
||
|---|---|---|---|---|---|---|
| الدرجة 1 | الدرجة 2 | الدرجة 3 | ||||
| 5~300 | 0.2/5P20/5P20 | 20 | 20 | 20 | 150×I1n | 375×I1n |
| 0.5/0.2/5P20/5P20 | 20 | 20 | 20 | |||
| 0.5/5P20/5P20 | 20 | 20 | 20 | |||
| 5P20/5P20/5P20 | 20 | 20 | 20 | |||
| 400~800 | 0.2/5P20/5P20 | 30 | 20 | 20 | 63 | 130 |
| 0.5/0.2/5P20/5P20 | 20 | 20 | 20 | |||
| 0.5/5P20/5P20 | 30 | 20 | 20 | |||
| 5P20/5P20/5P20 | 30 | 30 | 30 | |||
| 1000~1250 | 0.2/5P20/5P20 | 20 | 30 | 20 | 80 | 160 |
| 0.5/0.2/5P20/5P20 | 20 | 20 | 20 | |||
| 0.5/5P20/5P20 | 30 | 30 | 20 | |||
| 5P20/5P20/5P20 | 30 | 30 | 30 | |||
| 1500~3150 | 0.2/5P20/5P20 | 20 | 30 | 30 | 100 | 160 |
| 0.5/0.2/5P20/5P20 | 30 | 30 | 30 | |||
| 0.5/5P20/5P20 | 30 | 30 | 30 | |||
| 5P20/5P20/5P20 | 20 | 30 | 30 | |||
التركيب والتوصيلات

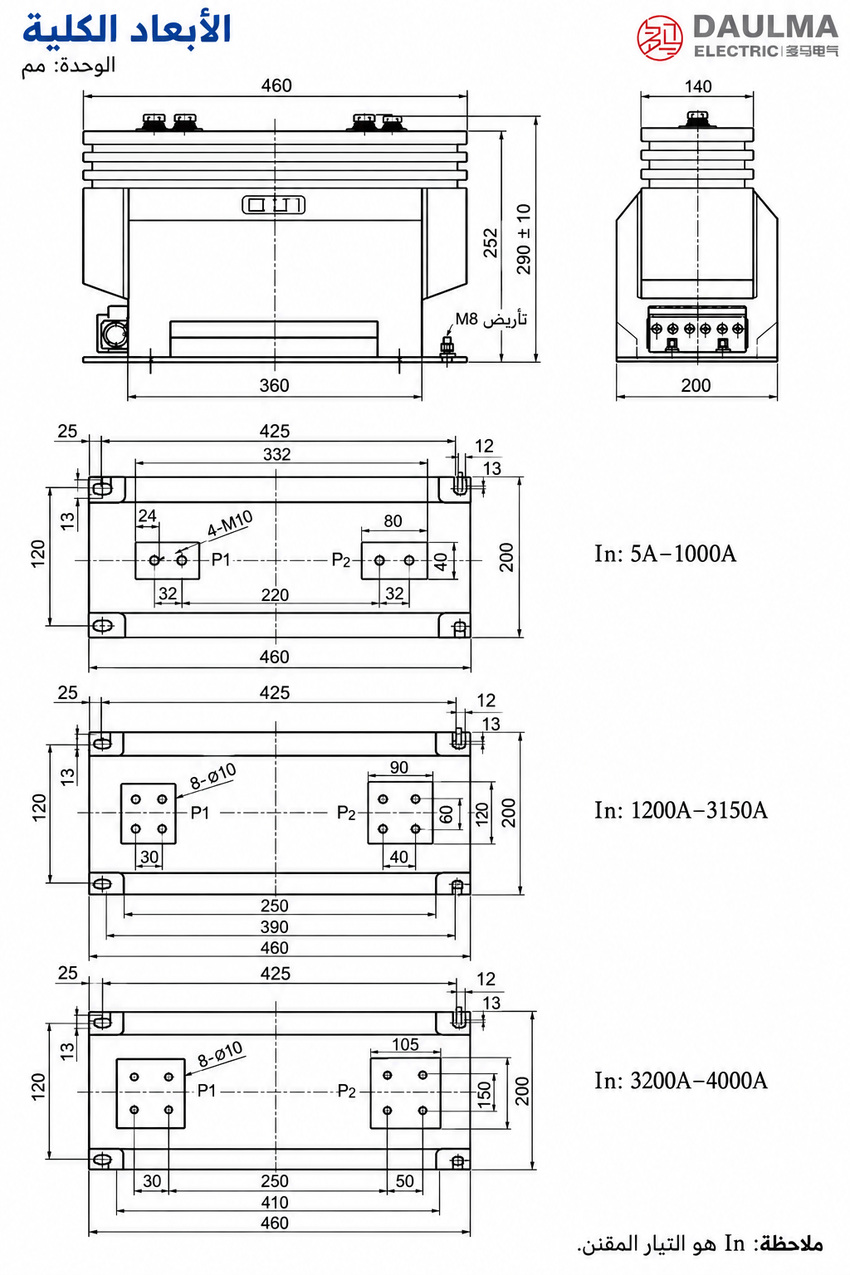

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-10C3 وLZZBJ9-10C3Q3/Q4 كوحدة داخلية من النوع العمودي، مع أطراف أولية مثبتة في الأعلى وأطراف ثانوية موجودة عند القاعدة. ويتم التركيب عادةً بواسطة براغٍ تمر عبر الهيكل، محاذاة مع هيكل الخلية الكهربائية، باستخدام طول تركيب إما 425 مم أو 390 مم حسب ترتيب الأطراف الخاص بمدى التيار المحدد. تأكد من المحاذاة مع وصلات قضبان التوصيل (Busbar) والحفاظ على المسافات البينية المطلوبة بين الأطوار وبين الطور والأرض.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد متطلبات العزل أولًا: يذكر المصدر قيمتين (24/65/125 كيلوفولت و12/42/75 كيلوفولت)، لذا يجب الاعتماد على لوحة الاسم وتنسيق المشروع.
- اختر بين C3 وC3Q3 وC3Q4 وفق الرسم المعتمد، وطول التركيب (425 مم أو 390 مم)، وترتيب الأطراف الأولية في الخلية الكهربائية.
- اختر نسبة تيار من 5 أمبير إلى 3150 أمبير، وخصص ثلاثة نوى (1 أمبير/5 أمبير) لدرجات دقة 0.2S/0.5 للقياس، وواحد أو اثنين من درجة 5P20 للحماية.
- احسب الحمل (Burden) لكل دائرة، واختر تركيبة كاملة بقدرة 20 فولت أمبير أو 30 فولت أمبير لكل نواة دون تجاوز حدود الدقة المحققة.
- تأكد من تحمل الأعطال حسب النسبة، وواجهة قضبان التوصيل (معيارية أو عالية التيار)، والارتفاع ≤1500 متر، والمسافات البينية بين الأطوار، والتوصيل بالأرض، وكتل القصر المؤقتة.
الأسئلة الشائعة
Q1: ما درجات الدقة المتاحة للحماية والقياس في هذا المحول؟
تتوفر توليفات مثل 0.2/5P20 و 0.5/5P20. تلتزم بالمعايير IEC 61869-2 و GB 20840.2. يرجى تحديد التوليفة المطلوبة عند الطلب.
Q2: هل يمكن تركيب محول التيار في بيئات خارجية قاسية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغبار الموصل والغازات المسببة للتآكل والتكثف.
Q3: كم تبلغ نسب تيارات القصر الحرارية والديناميكية لنماذج 800 أمبير؟
التيار الحراري قصير المدى يساوي 150 ضعف التيار الأولي، والديناميكي 375 ضعف. هذه القيم مضمونة لنطاق التيارات من 400 إلى 800 أمبير.
Q4: متى يجب استشارة المصنع لتخصيص التيار الأولي للمحول؟
يتوفر المحول بنطاق تيارات أولية قياسي من 5 إلى 800 أمبير. يجب التواصل مع المصنع لتأكيد التخصيص إذا كانت متطلبات المشروع خارج هذا النطاق.
Q5: أي المعايير الدولية يتوافق معها محول التيار بقدرة 10 كيلوفولت؟
يتوافق المحول بشكل كامل مع المعيارين IEC 61869-2:2012 و GB 20840.2-2014. يمكن توفير شهادات المطابقة واختبارات المصنع عند الطلب.
Q6: أين يُطبق محول التيار المصنوع من راتنج الإيبوكسي المصبوب؟
يُستخدم بشكل أساسي في خلايا التوزيع الكهربائية الداخلية متوسطة الجهد. يعمل بكفاءة في شبكات فئة 10 كيلوفولت بتردد 50 هرتز.
Q7: لماذا يُشترط خلو بيئة التركيب من الاهتزاز الشديد والتلوث؟
يضمن ذلك الحفاظ على العزل الكهربائي لراتنج الإيبوكسي ومنع التفريغ الجزئي. يعمل المحول بأمان ضمن درجة حرارة محيطة من -5°م إلى +40°م.
