Panoramica

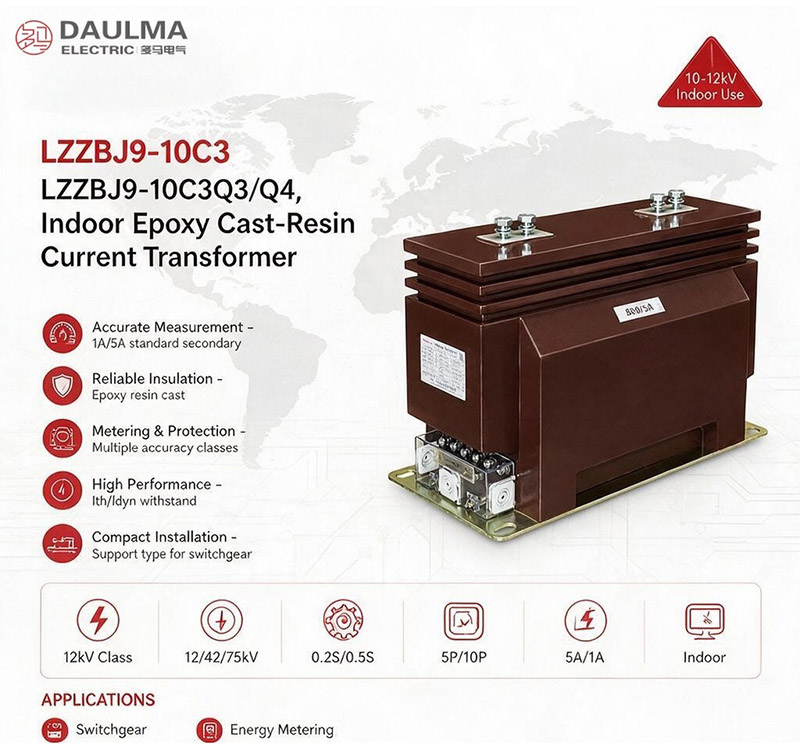

I modelli LZZBJ9-10C3, LZZBJ9-10C3Q3 e LZZBJ9-10C3Q4 sono trasformatori di corrente per interni con isolamento in resina epossidica colata, progettati per sistemi trifasi in media tensione da 10 kV, 11 kV e 12 kV. Questi dispositivi di tipo a colonna, completamente chiusi, presentano un corpo isolante in resina epossidica rinforzata, garantendo affidabile isolamento elettrico e robustezza meccanica negli ambienti di quadri elettrici per interni.
Supportano correnti secondarie di 1 A o 5 A e offrono configurazioni multicore con classi di precisione come 0,2S, 0,5 e 5P20 per applicazioni di misura e protezione. Comunemente impiegati in quadri blindati per il monitoraggio delle linee, la misura dell’energia, la protezione con relè e l’integrazione SCADA, questi trasformatori soddisfano i requisiti normativi per circuiti di strumentazione e protezione in media tensione per interni.
Riepilogo caratteristiche principali
| Parametro | Valore nominale |
|---|---|
| Classe di tensione | 10 kV / 11 kV / 12 kV |
| Livello di isolamento | 24/65/125 kV (oppure 12/42/75 kV secondo targhetta) |
| Frequenza nominale | 50 Hz / 60 Hz |
| Corrente primaria | 1000 A – 3150 A (a seconda del modello) |
| Corrente secondaria | 1 A o 5 A |
| Classi di precisione | 0,2S, 0,5, 5P20 (combinazioni multicore) |
| Tipo di installazione | A supporto per interni in quadro elettrico |
| Costruzione | Resina epossidica colata, completamente chiusa |
Designazione del modello
- L: Trasformatore di corrente
- Z: Tipo per interni / struttura a colonna
- Z: Isolamento in resina epossidica colata / struttura completamente chiusa
- B: Classe di protezione disponibile
- J: Progettazione rinforzata / migliorata
- 9: Codice di sequenza progettuale
- 10: Classe di tensione catalogo 10 kV (copre sistemi da 10 kV, 11 kV, 12 kV)
- C3: Codice strutturale per questa piattaforma prodotto
- Q3 / Q4: Varianti di ingombro e installazione per diverse configurazioni di quadro
Costruzione
La serie LZZBJ9-10C3 presenta una costruzione a colonna completamente chiusa con corpo isolante in resina epossidica colata. Questo design integra in un’unica unità compatta sia la funzione di supporto isolante che quella di trasformazione della corrente, adatta al montaggio in quadri elettrici per interni. Il conduttore primario attraversa il centro del nucleo sagomato in resina, mentre gli avvolgimenti secondari sono incorporati nella struttura colata e terminano su una morsettiera inferiore. I terminali primari superiori si collegano direttamente al sistema di sbarre del quadro. L’impiego di resina epossidica di alta qualità garantisce prestazioni dielettriche stabili, resistenza all’umidità e integrità meccanica a lungo termine nelle normali condizioni operative per interni.
Parametri tecnici
Condizioni di servizio
- Luogo di installazione: quadri elettrici in media tensione per interni
- Tensione di sistema: reti di classe 10 kV
- Frequenza nominale: 50 Hz
- Temperatura ambiente: da -5 °C a +40 °C
- Ambiente di installazione: deve essere privo di vibrazioni intense, polveri conduttive, gas corrosivi, sostanze esplosive, inquinamento elevato e condensa anomala.
Parametri tecnici
Il LZZBJ9-10C3 è un trasformatore di corrente per interni con isolamento in resina epossidica colata, progettato per sistemi di classe 10 kV. Offre numerose combinazioni di classi di precisione ed è conforme agli standard GB 20840.2-2014 e IEC 61869-2:2012.
| Corrente primaria nominale (A) |
Combinazione classi di precisione |
Potenza nominale (VA) |
Corrente termica di breve durata (kA/1s) |
Corrente dinamica nominale (kA) |
||
|---|---|---|---|---|---|---|
| Classe 1 | Classe 2 | Classe 3 | ||||
| 5~300 | 0,2/5P20/5P20 | 20 | 20 | 20 | 150×I1n | 375×I1n |
| 0,5/0,2/5P20/5P20 | 20 | 20 | 20 | |||
| 0,5/5P20/5P20 | 20 | 20 | 20 | |||
| 5P20/5P20/5P20 | 20 | 20 | 20 | |||
| 400~800 | 0,2/5P20/5P20 | 30 | 20 | 20 | 63 | 130 |
| 0,5/0,2/5P20/5P20 | 20 | 20 | 20 | |||
| 0,5/5P20/5P20 | 30 | 20 | 20 | |||
| 5P20/5P20/5P20 | 30 | 30 | 30 | |||
| 1000~1250 | 0,2/5P20/5P20 | 20 | 30 | 20 | 80 | 160 |
| 0,5/0,2/5P20/5P20 | 20 | 20 | 20 | |||
| 0,5/5P20/5P20 | 30 | 30 | 20 | |||
| 5P20/5P20/5P20 | 30 | 30 | 30 | |||
| 1500~3150 | 0,2/5P20/5P20 | 20 | 30 | 30 | 100 | 160 |
| 0,5/0,2/5P20/5P20 | 30 | 30 | 30 | |||
| 0,5/5P20/5P20 | 30 | 30 | 30 | |||
| 5P20/5P20/5P20 | 20 | 30 | 30 | |||
Installazione e cablaggio
Schema di installazione
Il trasformatore di corrente LZZBJ9-10C3, LZZBJ9-10C3Q3/Q4 viene installato come unità a colonna per interni, con terminali primari superiori e terminali secondari situati alla base. Il fissaggio avviene generalmente mediante bulloni passanti allineati con la struttura del quadro, utilizzando una lunghezza di montaggio di 425 mm o 390 mm a seconda della disposizione dei terminali per il relativo intervallo di corrente. Assicurarsi dell’allineamento con i collegamenti delle sbarre e mantenere le distanze minime richieste tra fasi e tra fase e massa.
Selezione e domande frequenti
Guida alla selezione
- Definire innanzitutto il requisito di isolamento: la documentazione riporta sia 24/65/125 kV che 12/42/75 kV; pertanto prevalgono la targhetta e il coordinamento progettuale.
- Selezionare C3, C3Q3 o C3Q4 in base all’ingombro approvato, alla lunghezza di fissaggio (425 mm o 390 mm) e alla disposizione dei terminali primari nel quadro.
- Scegliere un rapporto tra 5 A e 3150 A e assegnare tre nuclei da 1 A/5 A alle funzioni di misura (0,2S/0,5) e uno o due nuclei a protezione (5P20).
- Calcolare il carico di ogni circuito e selezionare combinazioni complete da 20 VA o 30 VA per nucleo senza superare il dovere di precisione verificato.
- Confermare la tenuta ai cortocircuiti specifica per il rapporto, l’interfaccia standard/alta corrente con le sbarre, l’altitudine ≤1500 m, le distanze di sicurezza di fase, la messa a terra e i blocchi di cortocircuitazione.
Domande frequenti
D1: Quanti nuclei secondari offre la serie C3?
Le combinazioni dettagliate mostrano tre nuclei indipendenti, configurabili per misura più due circuiti di protezione, due misure più protezione, oppure tre circuiti di protezione.
D2: Qual è l’intervallo corretto di corrente primaria?
La panoramica indica 1000 A–3150 A, ma la tabella dettagliata copre 5 A–3150 A. Verificare l’intervallo effettivamente disponibile per la struttura C3/C3Q selezionata.
D3: Cosa identificano C3Q3 e C3Q4?
Sono varianti di ingombro e installazione per diverse disposizioni di quadro. Non definiscono autonomamente rapporto, classe o carico.
D4: A quale livello di isolamento fare riferimento?
La pagina riporta valori contrastanti: 24/65/125 kV e 12/42/75 kV. Utilizzare la massima tensione di esercizio contrattuale, la targhetta e il rapporto di prova dielettrica.
D5: Possono tutti e tre i nuclei essere usati per protezione?
Sì, è prevista una combinazione 5P20/5P20/5P20, tipicamente con 20 VA o 30 VA per nucleo a seconda del disegno ordinato.
D6: Quale dovere ad alta corrente è supportato?
Nell’intervallo 1500 A–3150 A sono indicati 100 kA termici e 160 kA dinamici; configurazioni speciali da 3200 A–4000 A richiedono accordo tecnico.
D7: Quali dimensioni di installazione variano?
La lunghezza di fissaggio può essere 425 mm o 390 mm, e la disposizione dei terminali cambia con l’intervallo di corrente. Approvare il disegno esatto prima di forare o realizzare le sbarre.
Frequently Asked Questions
Q1: Il trasformatore LZZBJ9-10C3 è adatto a sistemi da 11kV o 12kV?
Sì, è conforme per reti fino a 12kV. Progettato con isolamento in resina epossidica per quadri interni. Contattare la fabbrica per conferme specifiche sul progetto.
Q2: Quale combinazione di classi di precisione scegliere per la protezione e la misura?
Per misure di alta precisione e protezione, selezionare 0,2/5P20/5P20. Garantisce errori ridotti in misura e limita la corrente di protezione a 20 volte la nominale.
Q3: Quali sono i valori di corrente termica e dinamica nominale supportati?
Supporta correnti termiche fino a 150×I1n e dinamiche fino a 375×I1n per un secondo. Questi parametri assicurano la tenuta ai cortocircuiti nei quadri in media tensione.
Q4: Come si certifica la conformità agli standard internazionali per questo trasformatore?
Il prodotto è conforme a GB 20840.2-2014 e IEC 61869-2:2012. I documenti di certificazione vengono rilasciati su richiesta. Contatti il team commerciale per ottenere i certificati prima dell’ordine.
Q5: Quando è possibile richiedere rapporti di prova personalizzati prima della spedizione?
I test di routine sono inclusi, ma i collaudi speciali vanno richiesti in anticipo. Specifichi le esigenze in fase d’ordine. Contatti il reparto vendite per confermare le tempistiche.
Q6: Perché questo trasformatore di corrente richiede un’installazione esclusivamente in ambienti interni?
L’isolamento in resina epossidica richiede protezione da agenti esterni. L’ambiente deve essere privo di vibrazioni, polveri conduttive e gas corrosivi. Verifichi i requisiti di temperatura (-5°C/+40°C) in sede.
