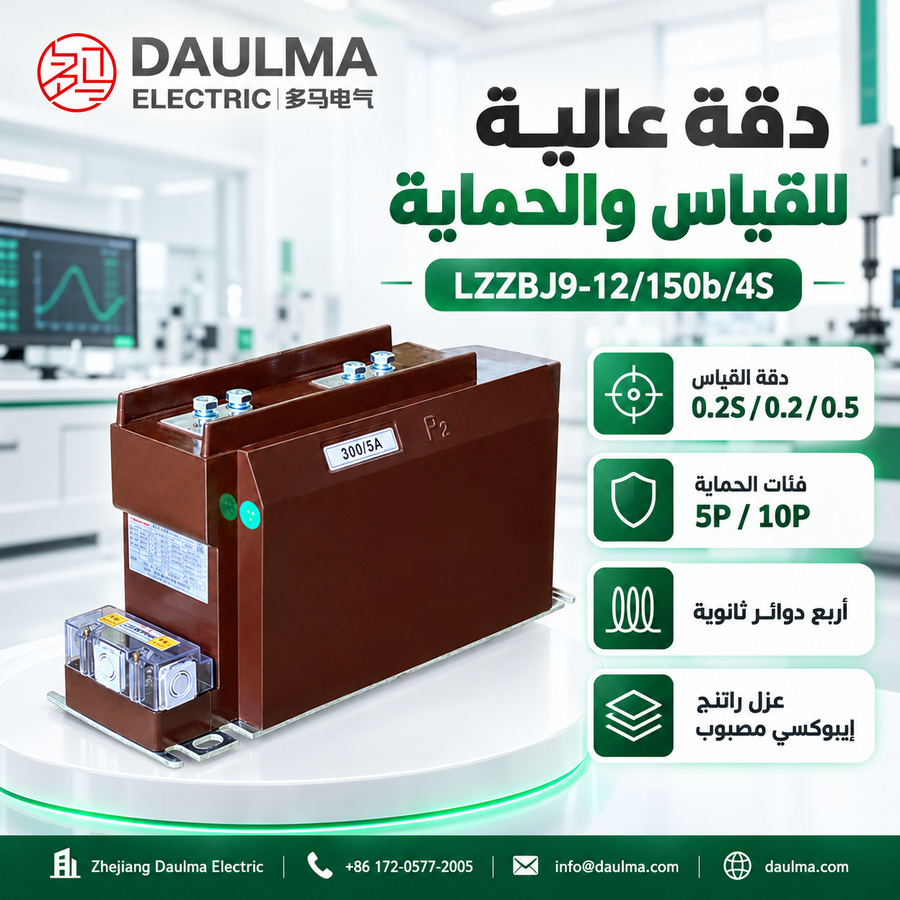

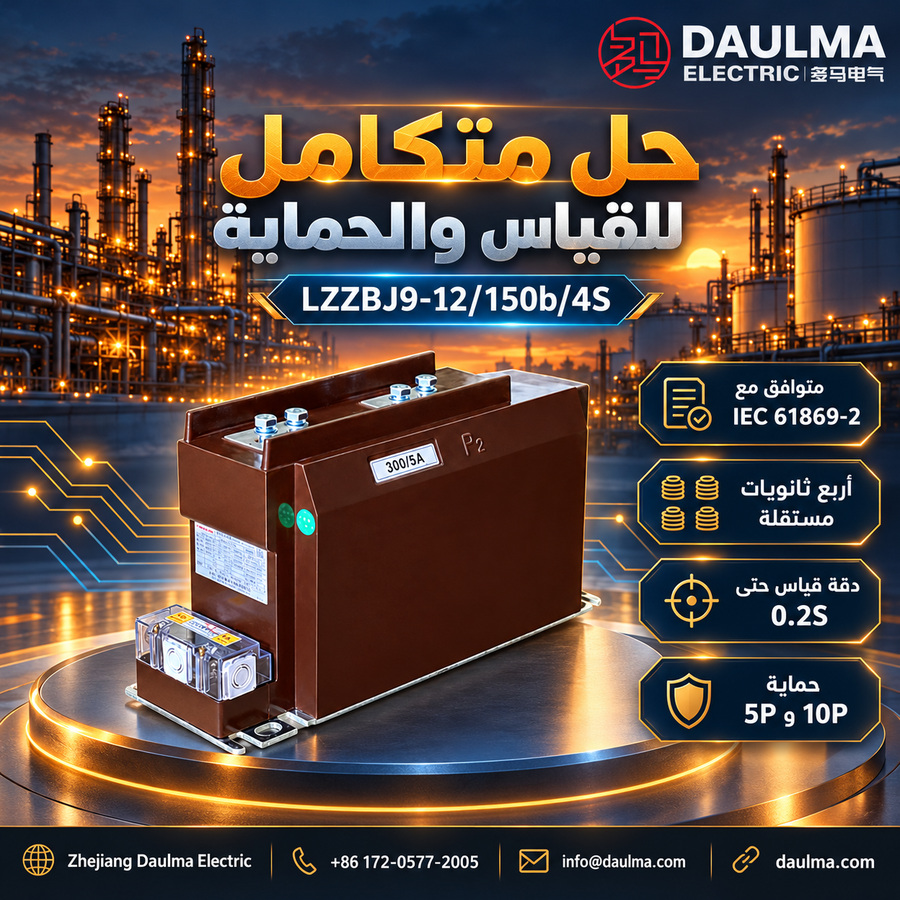

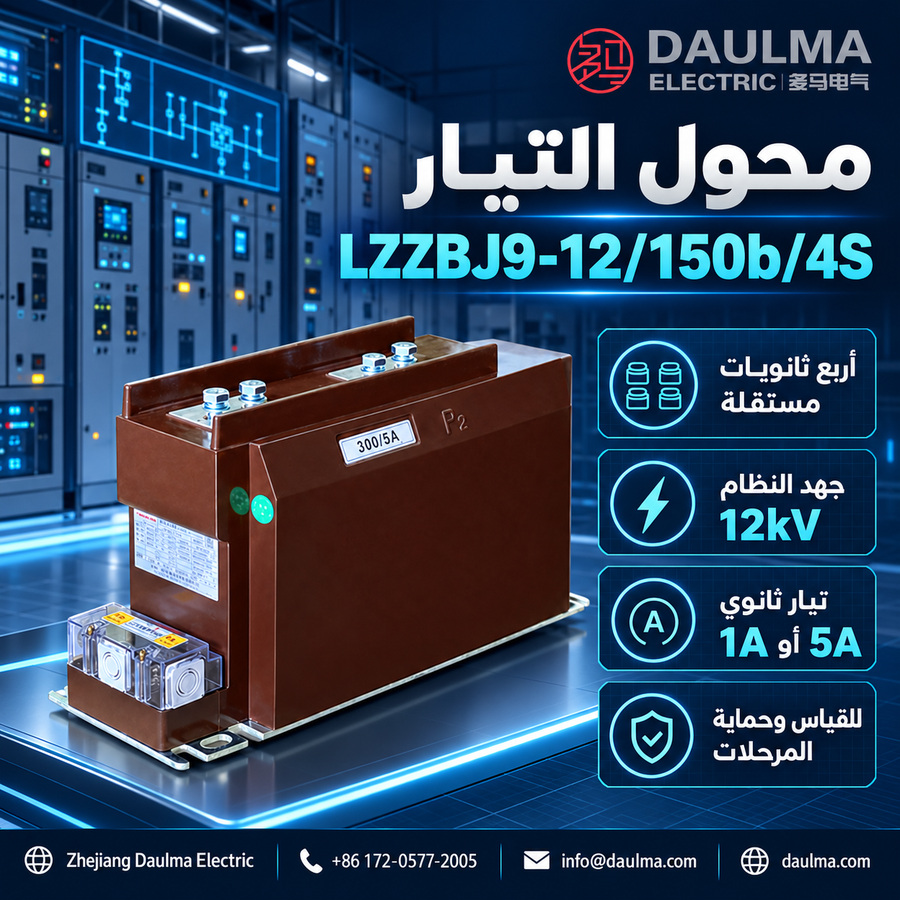

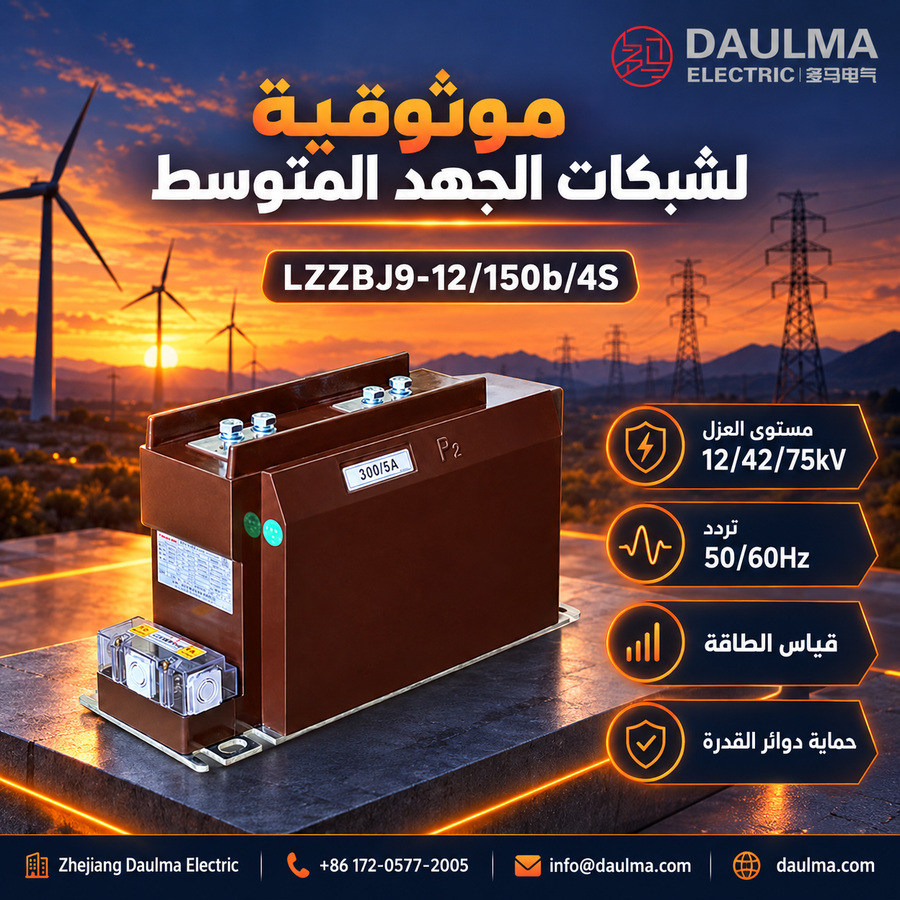

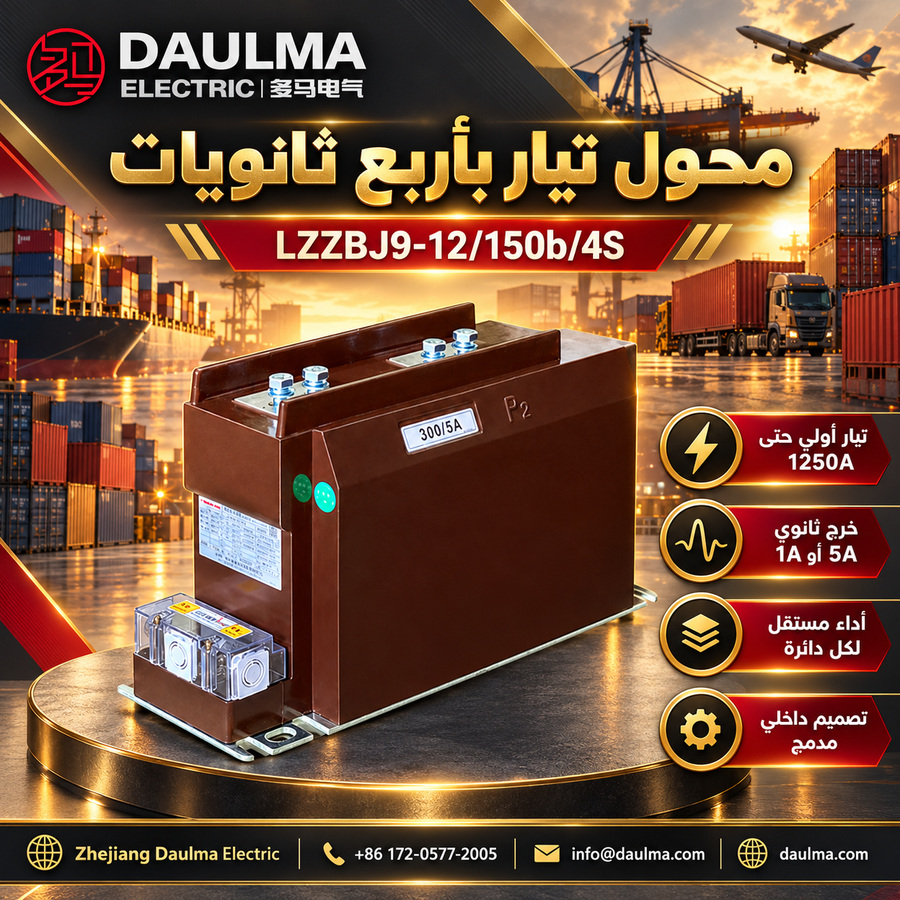

نظرة عامة
يُعد محول التيار LZZBJ9-12/150b/4S (المعروف أيضًا باسم AS12/150b/4S) محولاً أحادي الطور للجهد المتوسط بجهد 12 كيلو فولت مع عزل من راتنج الإبوكسي المصبوب. وهو مصنّف للاستخدام في أنظمة توزيع الطاقة المتوسطة بجهود 10 كيلو فولت و11 كيلو فولت و12 كيلو فولت، ويتميز بهيكل داعم جاف مغلق بالكامل ومناسب للتثبيت في خزائن التوزيع المعدنية المغلقة.
يوفر هذا الطراز أربع مخارج ثانوية مستقلة (تكوين 4S)، مما يسمح باستخدامه المتزامن لأغراض قياس العائد، مؤشرات اللوحات، الحماية الأساسية، والحماية الاحتياطية. وهو متوافق مع المعيار IEC 60044-1 ويتّفق مع IEC 61869-1/-2 للتطبيقات الدولية، مما يضمن أداءً موثوقًا في ظروف التشغيل الداخلية القياسية بما في ذلك التعرّض للرطوبة والتلوث.
ملخّص المواصفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| أعلى جهد للمعدات | 12kV |
| مستوى العزل المصنّف | 12/28/75kV أو 12/42/75kV |
| التردد المصنّف | 50Hz / 60Hz |
| التيار الثانوي | 5A أو 1A |
| تكوين الدائرة الثانوية | 4S (أربع دوائر ثانوية مستقلة) |
| نوع العزل | راتنج إبوكسي مصبوب (نوع جاف) |
| التثبيت | خزائن داخلية فقط |
| الموصل الأولي | مدمج ومغلف بالراتنج |
| نوع القلب | حلقي، مغلف بالإبوكسي |
| توفر فئة الحماية | نعم (مثل 10P10، 10P15، 10P20) |
| الامتثال للدقة | IEC 60044-1 / IEC 61869-1 & -2 |

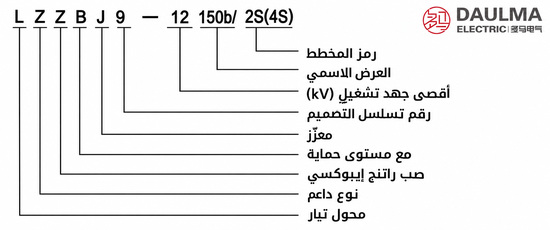

ترميز الطراز
- L: محول تيار
- Z: هيكل داخلي / عمودي
- Z: عزل بصب راتنج الإبوكسي
- B: يتوفر مستوى حماية
- J: تصميم معزّز
- 9: رقم التسلسل التصميمي
- 12: فئة جهد التشغيل الأقصى 12 كيلو فولت
- 150b: رمز البُعد الهيكلي / العرض الاسمي المدمج
- 4S: رمز المخطط ذو الأربع دوائر الثانوية
- AS12: تعيين بديل لسلسلة 12 كيلو فولت لنفس المنصة

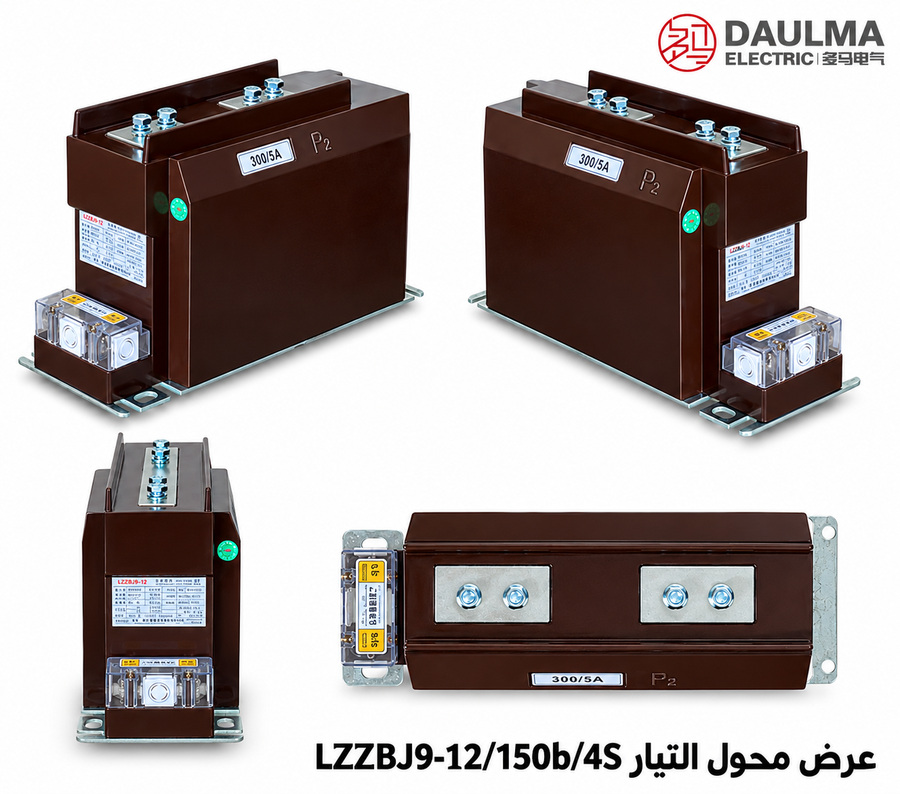

البناء
يتميز محول التيار LZZBJ9-12/150b/4S ببناء داخلي متين من النوع الجاف، حيث تكون جميع المكونات النشطة مغلفة بالكامل براتنج الإبوكسي. يتم صب الموصل الأولي، والقلب المغناطيسي الحلقي، ولفات الثانوية الأربع بشكل متكامل في جسم صلب غير ماص للرطوبة، مما يوفّر توزيعًا متجانسًا للمجال الكهربائي واستقرارًا طويل الأمد للعزل. ويقضي هيكل الراتنج المصقول على الفراغات الهوائية ويمنع تسرب الرطوبة، مما يجعله مناسبًا للبيئات الداخلية الرطبة أو الملوثة النموذجية في غرف خزائن الجهد المتوسط. ويسمح تصميم التركيب الداعم بتثبيت آمن داخل اللوحات، بينما تسهّل كتل المحطات على الجانب الثانوي التوصيل الموثوق بأجهزة القياس، المرحلات، وأجهزة المراقبة. ويشكّل التجميع الكامل وحدة مقاومة للحريق وخالية من الصيانة، متوافقة مع متطلبات السلامة العازلة القياسية للتركيبات الداخلية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزائن توزيع الجهد المتوسط الداخلية
- جهد النظام: شبكات فئة 12 كيلو فولت
- التردد المصنّف: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، المواد المتفجرة، التلوث الشديد، والتكثف غير الطبيعي.
المعايير الفنية
يُعد محول التيار LZZBJ9-12/150b/4s محولاً داخليًا بعزل راتنج إبوكسي مصممًا لأنظمة فئة 12 كيلو فولت. ويتميز بمجموعة من تركيبات فئات الدقة المختلفة، وهو متوافق مع المعيارين GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المصنّف (A) |
تركيب فئات الدقة |
القدرة الخارجة المصنّفة (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المصنّف (kA) |
||
|---|---|---|---|---|---|---|
| الفئة 1 | الفئة 2 | الفئة 3 | ||||
| 20,30,40,50,75,100 | 0.2/0.2/5P10 | 10 | 10 | 30 | 150×I1n | 375×I1n |
| 0.2/0.5/5P15 | 10 | 20 | 20 | |||
| 0.2/0.5/5P20 | 10 | 10 | 15 | |||
| 0.2/5P10/10P15 | 10 | 10 | 15 | |||
| 0.5/5P10/10P20 | 10 | 10 | 10 | |||
| 150,200 | 0.2/0.2/5P10 | 10 | 10 | 30 | 31.5 | 80 |
| 0.2/0.5/5P15 | 10 | 20 | 20 | |||
| 0.2/0.5/5P20 | 10 | 10 | 15 | |||
| 0.2/5P10/10P15 | 10 | 10 | 15 | |||
| 0.5/5P10/10P20 | 10 | 10 | 10 | |||
| 300,400 | 0.2/0.2/5P10 | 10 | 10 | 30 | 45 | 112.5 |
| 0.2/0.5/5P15 | 10 | 15 | 20 | |||
| 0.2/0.5/5P20 | 10 | 15 | 15 | |||
| 0.2/5P10/10P15 | 10 | 15 | 20 | |||
| 0.5/5P10/10P20 | 15 | 15 | 15 | |||
| 500 | 0.2/0.2/5P10 | 10 | 10 | 30 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 20 | |||
| 0.2/0.5/5P20 | 10 | 15 | 15 | |||
| 0.2/5P10/10P15 | 10 | 15 | 20 | |||
| 0.5/5P10/10P20 | 15 | 15 | 15 | |||
| 600,800 | 0.2/0.2/5P10 | 10 | 10 | 30 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 20 | |||
| 0.2/0.5/5P20 | 10 | 15 | 15 | |||
| 0.2/5P10/10P15 | 10 | 15 | 20 | |||
| 0.5/5P10/10P20 | 15 | 15 | 15 | |||
| 1000,1200,1250 | 0.2/0.2/5P10 | 15 | 15 | 30 | 80 | 160 |
| 0.2/0.5/5P15 | 15 | 20 | 20 | |||
| 0.2/0.5/5P20 | 15 | 20 | 15 | |||
| 0.2/5P10/10P15 | 15 | 15 | 20 | |||
| 0.5/5P10/10P20 | 20 | 15 | 15 | |||
التركيب والتوصيلات

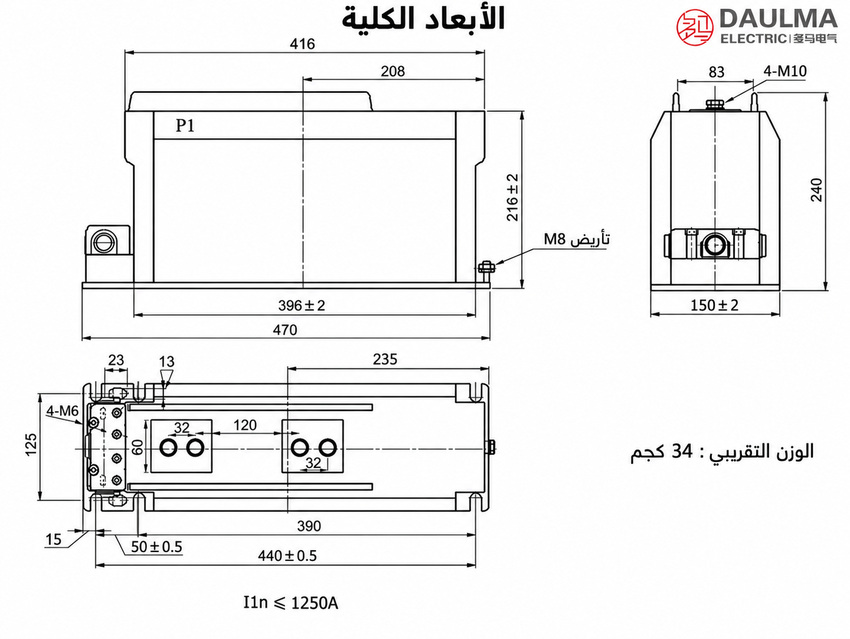

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-12/150b/4S أو AS12/150b/4S كوحدة داعمة مدمجة داخل خزائن التوزيع الداخلية. ويتميز بمحطات أولية مثبتة في الأعلى وصندوق محطات ثانوية في الأسفل. وبالنظر إلى التكوين متعدد الدوائر الثانوية (4S)، يجب توفير مسافة كافية حول منطقة المحطات الثانوية لضمان التوصيل الآمن والموثوق. ويجب على مصنّع الخزانة التحقق من تباعد قضبان التوصيل، اتجاه المحطات الأولية، محاذاة ثقوب التركيب، ومسار كابلات الثانوية قبل التركيب.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد مما إذا كان المشروع يتطلب عزل 12/28/75kV أم 12/42/75kV؛ إذ يظهر كلاهما في المصدر ولا يجب اعتبارهما متماثلين.
- اختر نسبة تيار أولي بين 20A–1250A بناءً على نطاق الحمل، أداء القياس، ومستوى العطل، ثم تحقق من توافق واجهة قضيب التوصيل المدمجة 150b.
- عرّف جميع الدوائر الثانوية الأربع (1A/5A) حسب الوظيفة، وفئة الدقة، والقدرة الخارجة، وترقيم المحطات، ولا تعتمد على تسمية 4S وحدها.
- احصل على جدول لفات كامل لكل قلب، لأن جداول المصدر غالبًا ما تحتوي على ثلاث قيم فقط للدقة والأحمال.
- تحقق من الواجب الحراري/الديناميكي، المسافة الحرة لتوصيلات صندوق المحطات، اتجاه P1/P2، ثقوب التركيب، المسافة الزاحفة، البيئة الداخلية، ومعيار الاختبار المعتمد.
Frequently Asked Questions
Q1: ما هي فئات الدقة المتاحة لتركيبات القياس والحماية؟
يوفر المحول تركيبات متعددة مثل 0.2/0.5/5P10 و 0.2/0.2/5P10. تُستخدم الفئة 0.2 للقياس الدقيق و 5P10 للحماية. يرجى تحديد التركيب المطلوب عند الطلب للتأكيد من المصنع.
Q2: هل يمكن تركيب محول التيار هذا في البيئات الخارجية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط في خزائن الجهد المتوسط. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل. تواصل معنا لتقييم متطلبات مشروعك.
Q3: ما هي قدرة تحمل تيار القصر الحراري والديناميكي؟
يعتمد التحمل على التيار الأولي المصنّف. يتحمل تياراً حرارياً بقيمة 150×I1n وتياراً ديناميكياً بقيمة 375×I1n لمدة ثانية واحدة. يجب التحقق من ملاءمته لشبكة 12 كيلو فولت الخاصة بك.
Q4: ما المعايير الدولية التي يتوافق معها محول التيار 12 كيلو فولت؟
يتوافق المحول تماماً مع المعيارين IEC 61869-2:2012 و GB 20840.2-2014. يتم تصنيعه بعزل راتنج إبوكسي عالي الجودة لأنظمة التوزيع الداخلية. يمكن توفير شهادات المطابقة عند الطلب.
Q5: هل يمكن تخصيص التيار الأولي المصنّف ليكون أقل من 100 أمبير؟
نعم، تتوفر تيارات أولية مصّنفة تبدأ من 20 أمبير وحتى 100 أمبير. تشمل الخيارات 20، 30، 40، 50، 75، و100 أمبير. يرجى إرسال المواصفات الفنية الدقيقة لتأكيد التوفر.
