Descripción general

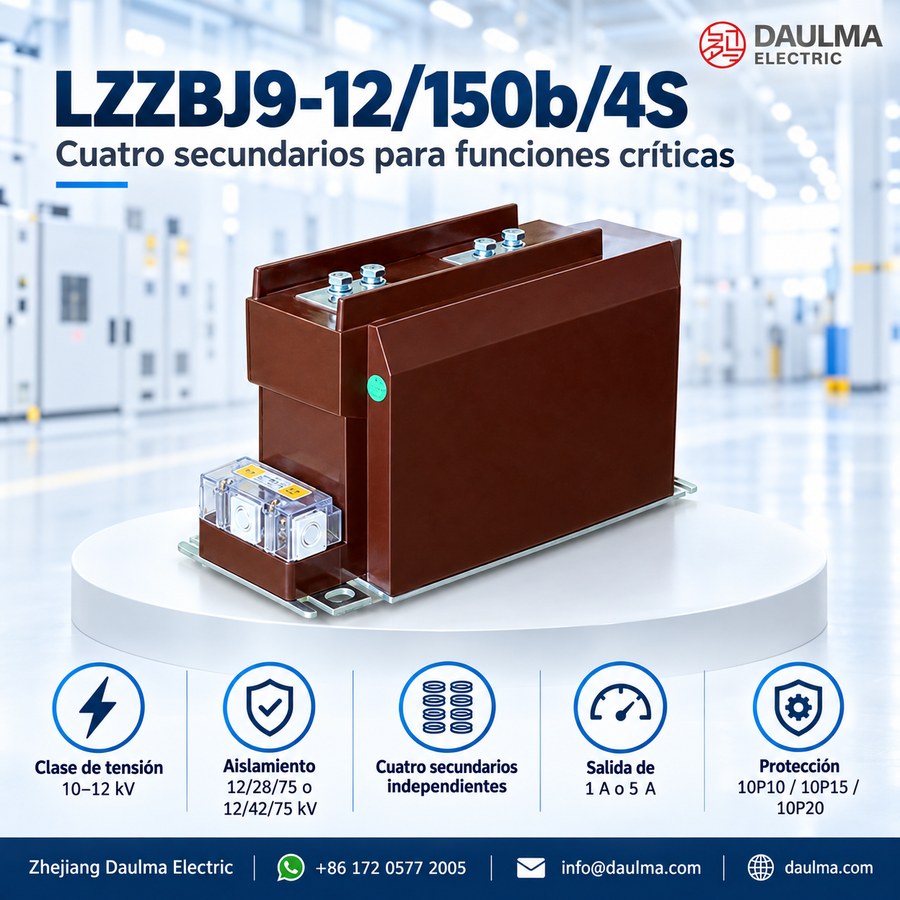

El LZZBJ9-12/150b/4S (también designado AS12/150b/4S) es un transformador de corriente monofásico para interiores de 12 kV con aislamiento fundido en resina epoxi. Está clasificado para su uso en sistemas de distribución de media tensión de 10 kV, 11 kV y 12 kV y presenta una estructura de soporte seca y totalmente cerrada, adecuada para instalación en celdas metálicas blindadas.

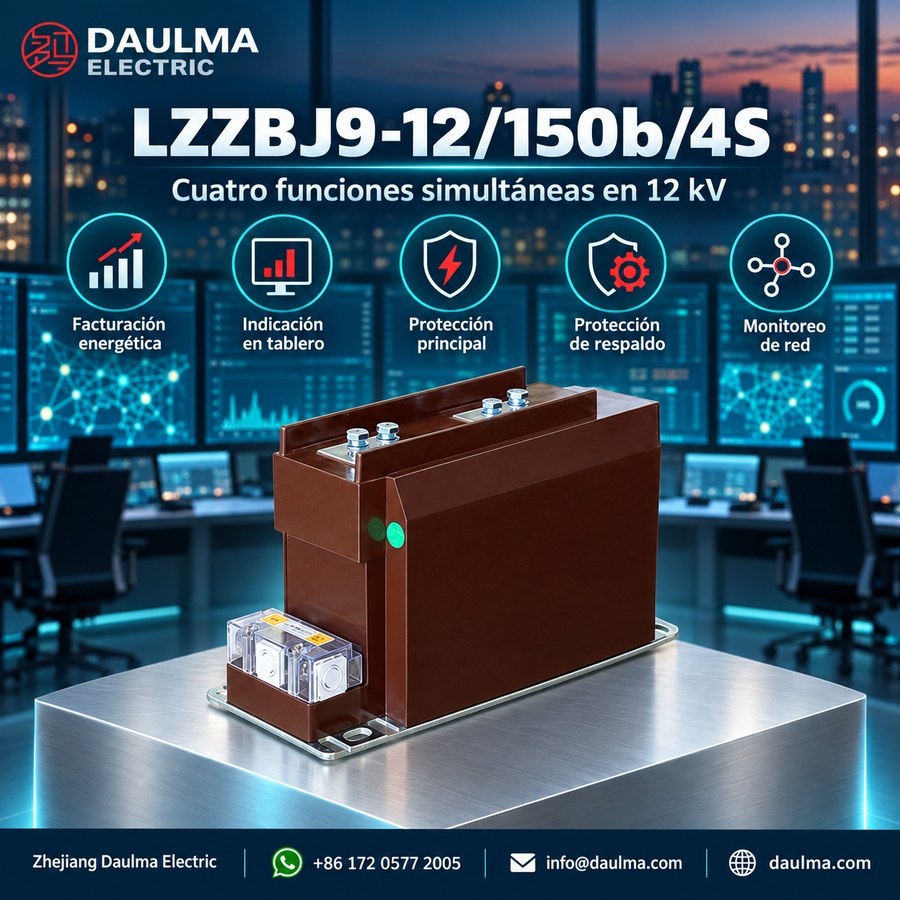

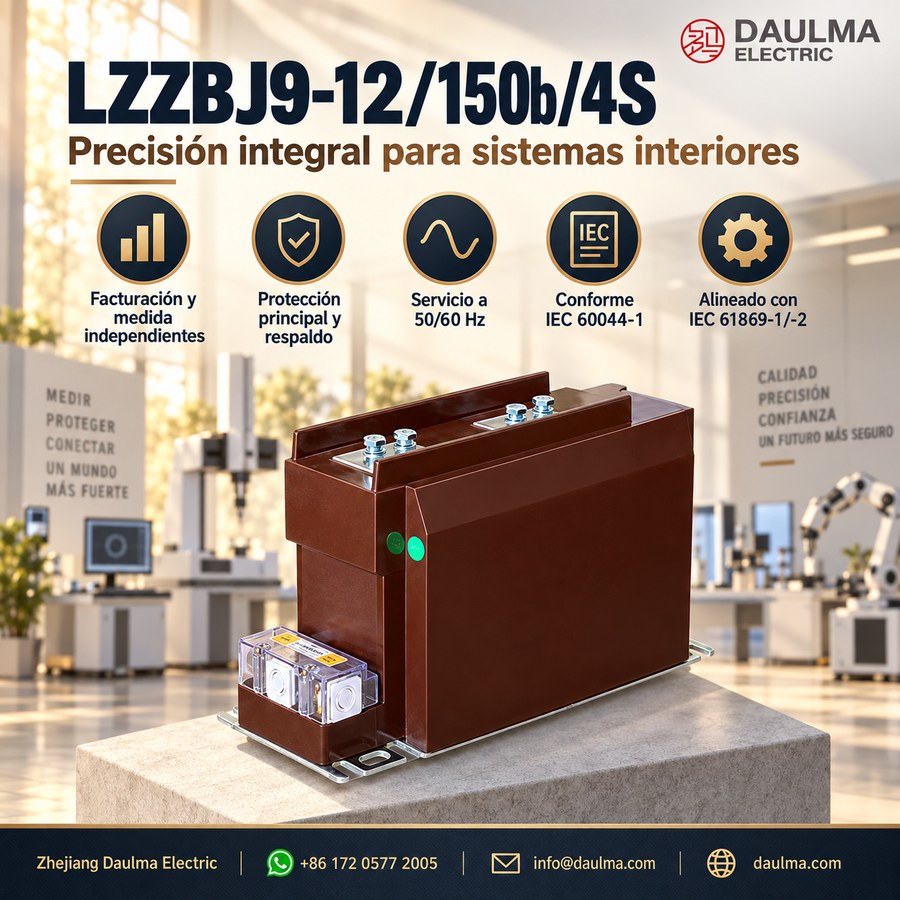

Este modelo proporciona cuatro salidas secundarias independientes (configuración 4S), lo que permite el uso simultáneo para facturación energética, indicación en tablero, protección principal y protección de respaldo. Cumple con la norma IEC 60044-1 y se alinea con las normas IEC 61869-1/-2 para aplicaciones internacionales, garantizando un rendimiento fiable en condiciones estándar de servicio en interiores, incluyendo exposición a humedad y contaminación.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10kV / 11kV / 12kV |
| Tensión más elevada para el material | 12kV |
| Nivel aislante nominal | 12/28/75kV o 12/42/75kV |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente secundaria | 5A o 1A |
| Configuración secundaria | 4S (cuatro secundarios independientes) |
| Tipo de aislamiento | Resina epoxi fundida (tipo seco) |
| Instalación | Solo en celdas para interiores |
| Conductor primario | Integrado, encapsulado en resina |
| Tipo de núcleo | Anular, encapsulado en epoxi |
| Disponibilidad de clase de protección | Sí (p. ej., 10P10, 10P15, 10P20) |
| Cumplimiento de precisión | IEC 60044-1 / IEC 61869-1 & -2 |
Designación del modelo
- L: Transformador de corriente
- Z: Estructura tipo pilar para interiores
- Z: Aislamiento por fundición en resina epoxi
- B: Disponible nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 12: Clase de tensión máxima de operación de 12 kV
- 150b: Código de dimensión estructural compacta / ancho nominal
- 4S: Código esquemático de cuatro secundarios
- AS12: Designación alternativa de la serie 12 kV para la misma plataforma
Construcción

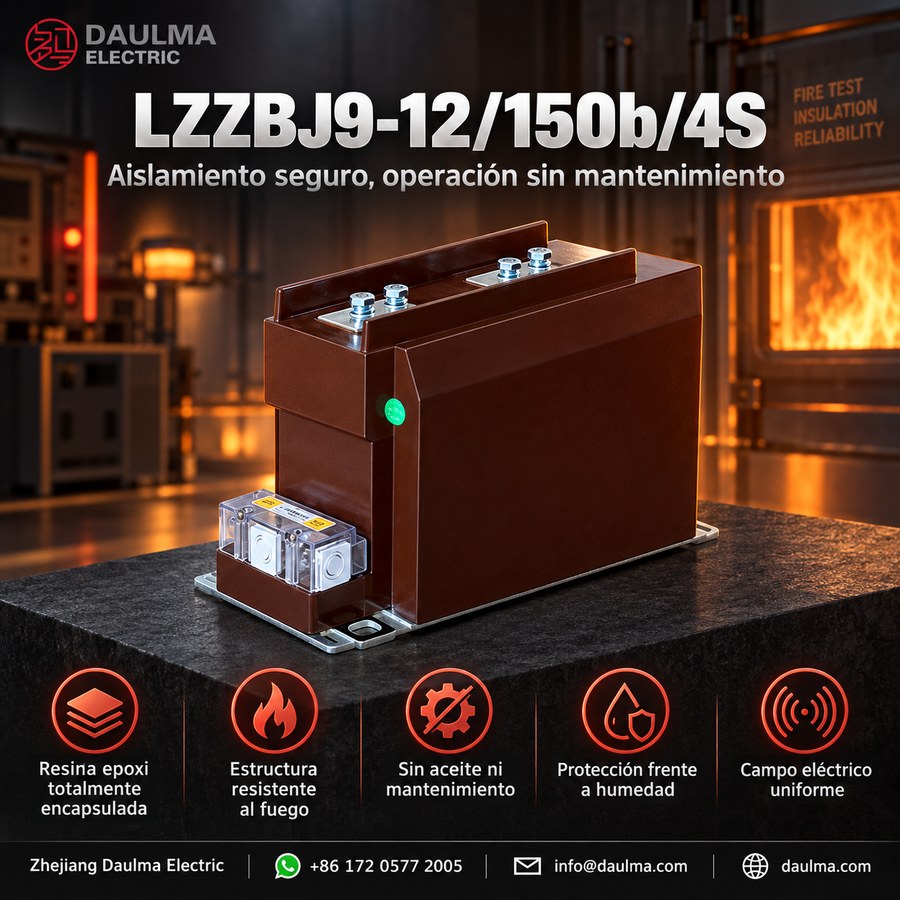

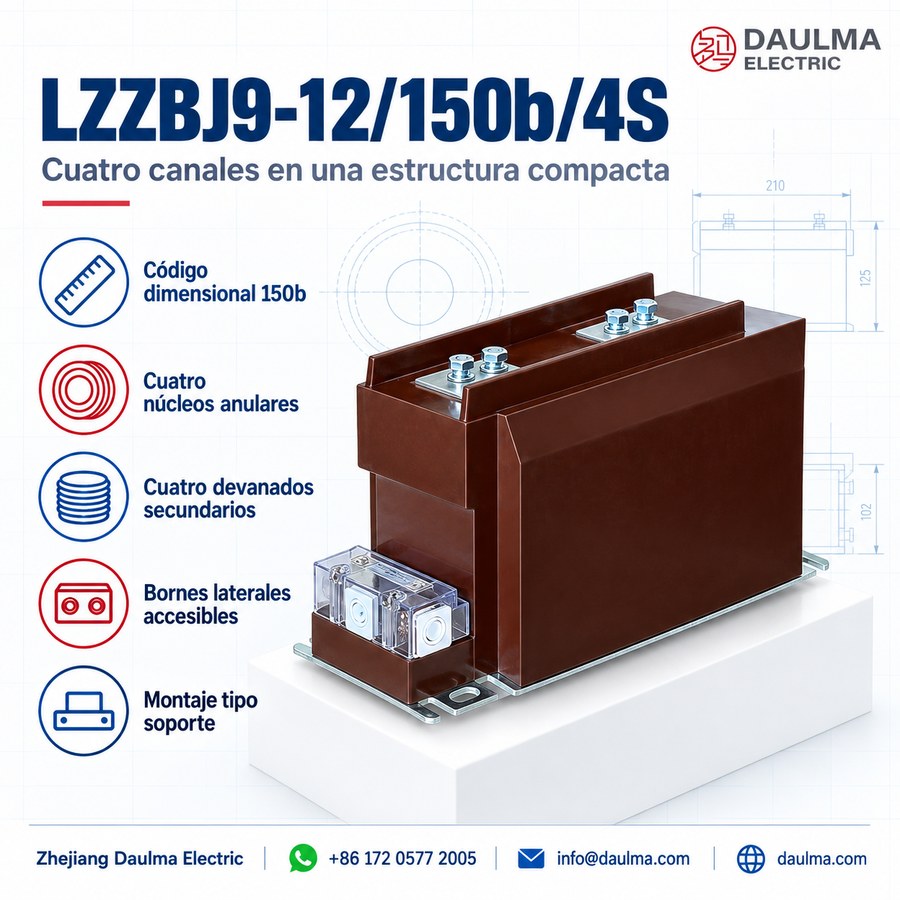

El LZZBJ9-12/150b/4S presenta una robusta construcción interior de tipo seco, con todos los componentes activos completamente encapsulados en resina epoxi. El conductor primario, el núcleo magnético anular y los cuatro devanados secundarios se funden integralmente en un cuerpo sólido e higroscópico que proporciona una distribución uniforme del campo eléctrico y estabilidad aislante a largo plazo. Esta estructura de resina fundida elimina los espacios de aire e impide la entrada de humedad, lo que lo hace adecuado para entornos interiores húmedos o contaminados típicos de salas de celdas de media tensión. El diseño de montaje tipo soporte permite una fijación segura dentro de los paneles, mientras que los bornes en el lado secundario facilitan un cableado fiable a contadores, relés y dispositivos de monitorización. Todo el conjunto constituye una unidad exenta de mantenimiento y resistente al fuego, conforme con los requisitos estándar de seguridad y rigidez dieléctrica para interiores.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interiores
- Tensión del sistema: redes de clase 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
Parámetros técnicos
El LZZBJ9-12/150b/4s es un transformador de corriente para interiores con núcleo fundido en resina epoxi, diseñado para sistemas de clase 12 kV. Ofrece múltiples combinaciones de clases de exactitud y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia aparente nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| Clase 1 | Clase 2 | Clase 3 | ||||
| 20,30,40,50,75,100 | 0.2/0.2/5P10 | 10 | 10 | 30 | 150×I1n | 375×I1n |
| 0.2/0.5/5P15 | 10 | 20 | 20 | |||
| 0.2/0.5/5P20 | 10 | 10 | 15 | |||
| 0.2/5P10/10P15 | 10 | 10 | 15 | |||
| 0.5/5P10/10P20 | 10 | 10 | 10 | |||
| 150,200 | 0.2/0.2/5P10 | 10 | 10 | 30 | 31.5 | 80 |
| 0.2/0.5/5P15 | 10 | 20 | 20 | |||
| 0.2/0.5/5P20 | 10 | 10 | 15 | |||
| 0.2/5P10/10P15 | 10 | 10 | 15 | |||
| 0.5/5P10/10P20 | 10 | 10 | 10 | |||
| 300,400 | 0.2/0.2/5P10 | 10 | 10 | 30 | 45 | 112.5 |
| 0.2/0.5/5P15 | 10 | 15 | 20 | |||
| 0.2/0.5/5P20 | 10 | 15 | 15 | |||
| 0.2/5P10/10P15 | 10 | 15 | 20 | |||
| 0.5/5P10/10P20 | 15 | 15 | 15 | |||
| 500 | 0.2/0.2/5P10 | 10 | 10 | 30 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 20 | |||
| 0.2/0.5/5P20 | 10 | 15 | 15 | |||
| 0.2/5P10/10P15 | 10 | 15 | 20 | |||
| 0.5/5P10/10P20 | 15 | 15 | 15 | |||
| 600,800 | 0.2/0.2/5P10 | 10 | 10 | 30 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 20 | |||
| 0.2/0.5/5P20 | 10 | 15 | 15 | |||
| 0.2/5P10/10P15 | 10 | 15 | 20 | |||
| 0.5/5P10/10P20 | 15 | 15 | 15 | |||
| 1000,1200,1250 | 0.2/0.2/5P10 | 15 | 15 | 30 | 80 | 160 |
| 0.2/0.5/5P15 | 15 | 20 | 20 | |||
| 0.2/0.5/5P20 | 15 | 20 | 15 | |||
| 0.2/5P10/10P15 | 15 | 15 | 20 | |||
| 0.5/5P10/10P20 | 20 | 15 | 15 | |||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZBJ9-12/150b/4S o AS12/150b/4S se instala como unidad compacta tipo soporte dentro de celdas para interiores. Cuenta con bornes primarios montados en la parte superior y una caja de bornes secundarios montada en la parte inferior. Debido a la configuración multi-secundaria 4S, se debe proporcionar holgura adecuada alrededor del área de bornes secundarios para un cableado seguro y fiable. El fabricante de la celda debe verificar el espaciamiento de las barras colectoras, la orientación de los bornes primarios, la alineación de los orificios de montaje y el recorrido de los cables secundarios antes de la instalación.
Selección y preguntas frecuentes
Guía de selección
- Confirme si el proyecto requiere aislamiento 12/28/75kV o 12/42/75kV; ambos aparecen en la fuente y no deben tratarse como idénticos.
- Seleccione una relación entre 20 A y 1250 A según la carga, el rendimiento de medición y el nivel de falla, y luego verifique la interfaz compacta de barras colectoras 150b.
- Defina los cuatro circuitos secundarios de 1 A/5 A por función, clase de exactitud, potencia aparente y marcado de bornes, sin depender únicamente de la etiqueta 4S.
- Obtenga un programa completo de devanados por núcleo, ya que las combinaciones de exactitud y carga de la fuente suelen contener solo tres entradas.
- Verifique el deber térmico/dinámico, la holgura de cableado en la caja de bornes, la orientación P1/P2, los orificios de montaje, la distancia de fuga, el entorno interior y la norma de ensayo aprobada.
Preguntas Frecuentes
P1: ¿Qué clase de exactitud elegir para medición y protección?
Para medición use las clases 0.2 o 0.5, y para protección 5P. El modelo LZZBJ9-12 ofrece combinaciones como 0.2/0.5/5P15 en sus 4 salidas. Consulte a fábrica para configurar los núcleos según su diagrama unifilar.
P2: ¿Se puede instalar este transformador de corriente en exteriores?
No, está diseñado exclusivamente para celdas de media tensión en interiores. Requiere un entorno libre de polvo conductor, gases corrosivos y condensación anormal, con temperaturas entre -5 °C y +40 °C. Confirme las condiciones de su sala eléctrica antes de la compra.
P3: ¿Cuál es la corriente térmica de corta duración soportada?
Soporta una corriente térmica de 150×I1n durante 1 segundo y una corriente dinámica de 375×I1n. Estos valores aplican para corrientes primarias nominales entre 20 A y 100 A. Solicite la ficha técnica completa con los cálculos de su proyecto.
P4: ¿Cumple este equipo con las normativas internacionales IEC?
Sí, el transformador cumple estrictamente con la norma IEC 61869-2:2012 y el estándar nacional GB 20840.2-2014. Fabricamos con núcleo fundido en resina epoxi para garantizar el aislamiento en sistemas de 12 kV. Pida los certificados de calibración de fábrica junto con su pedido.
P5: ¿Cuándo se entrega el pedido si personalizamos la relación de transformación?
El plazo de producción está sujeto a confirmación según la complejidad de las 4 salidas secundarias requeridas. Fabricamos transformadores de corriente de resina epoxi bajo especificaciones exactas del cliente. Contacte a nuestro equipo comercial para definir el cronograma de fabricación.
P6: ¿Dónde se aplica este transformador de corriente de resina epoxi?
Se utiliza principalmente en redes de distribución de 12 kV y 50 Hz para medición y protección. Su diseño en resina epoxi es ideal para tableros de distribución interior en subestaciones industriales. Consulte al fabricante para validar la compatibilidad con su celda específica.
