نظرة عامة
محول التيار LZZBJ9-12/185b/4S (المعروف أيضًا بالرمز AS12/185b/4S) هو محول تيار داخلي مصنوع من الراتنج الإيبوكسـي المصبوب، مصمم لأنظمة التيار المتردد متوسطة الجهد بفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل داعم مغلق بالكامل، حيث تكون الموصلات الأولية والنوى المغناطيسية واللفات الثانوية مغطاة بالكامل بمادة عازلة صلبة من الراتنج الإيبوكسـي، مما يضمن أداءً عازلاً مستقرًا ومقاومةً للظروف البيئية الداخلية.
يدعم هذا الطراز متعدد الثانويات (4S) دوائر مستقلة لوظائف القياس التجاري، القياس العام، الحماية الأساسية، والحماية الاحتياطية. وتشمل درجات الدقة النموذجية 0.2S و0.5 وسلسلة 10P، وهو ما يتوافق مع معايير IEC والمعايير الدولية ذات الصلة لتطبيقات القياس التجاري وحماية المرحلات في لوحات التوزيع التي تتطلب كثافة توصيل عالية وفصلًا وظيفيًا.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz / 60Hz |
| التيار الأولي | حسب النسب القياسية (مثلًا، 100–3150A) |
| التيار الثانوي | 5A أو 1A |
| تكوين الثانوية | 4S (أربع نوى مستقلة) |
| درجات الدقة (للقياس) | 0.2S, 0.2, 0.5 |
| درجات الدقة (للحماية) | 10P, 10P15, 10P20 |
| تيار التحمل الحراري قصير المدى | وفقًا لمعيار IEC 61869-2 (مثلًا، 20–40kA/1s) |
| تيار التحمل الديناميكي | وفقًا لمعيار IEC 61869-2 (مثلًا، 50–100kA ذروة) |
| نوع التركيب | داخلي من النوع الداعم |
| مادة العزل | راتنج إيبوكسـي مصبوب |

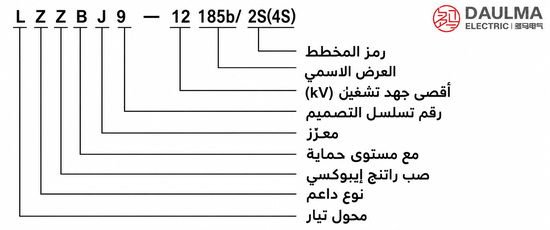

ترميز الطراز
- L: محول تيار
- Z: نوع داخلي / هيكل داعم
- Z: عزل بصب الراتنج الإيبوكسـي
- B: يتوفر مستوى حماية
- J: تصميم معزز
- 9: رقم التسلسل التصميمي
- 12: أقصى جهد تشغيلي لفئة 12 كيلوفولت
- 185b: رمز البُعد الاسمي / البُعد الهيكلي
- 4S: رمز المخطط متعدد الثانويات
- AS12: تسمية بديلة لسلسلة 12 كيلوفولت لنفس منصة محول التيار
البناء

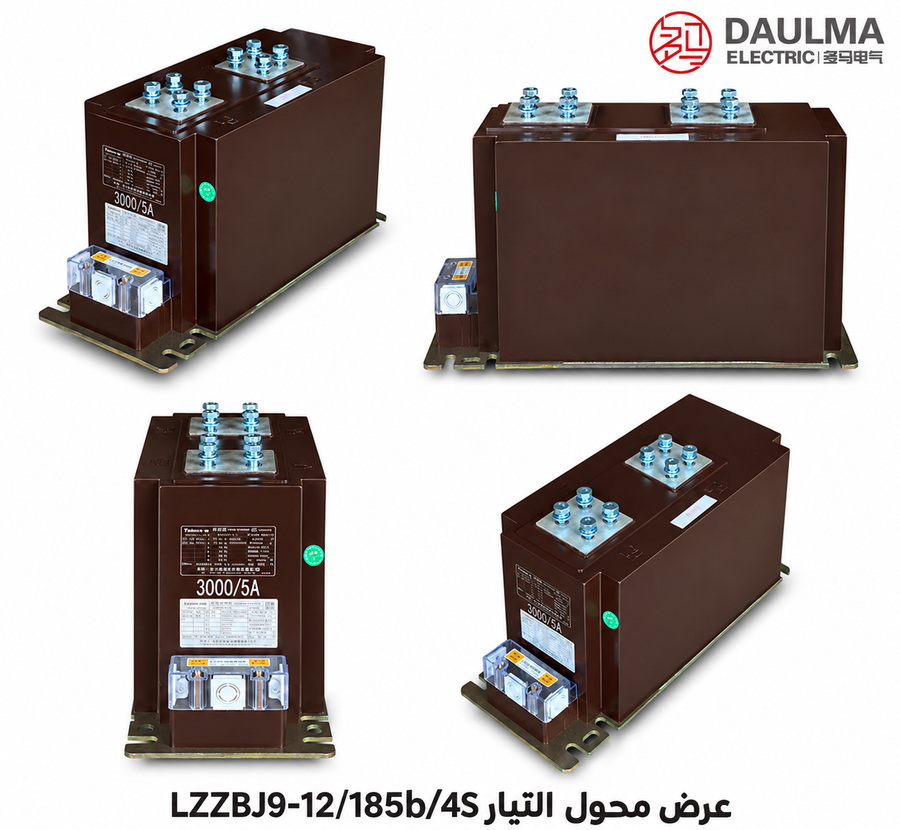

يستخدم محول التيار LZZBJ9-12/185b/4S بناءً جافًا من الراتنج الإيبوكسـي المصبوب، حيث تكون الموصلات الأولية والنوى المغناطيسية واللفات الثانوية مغطاة بالكامل بهيكل صلب من الراتنج. يوفر هذا الصب الأحادي قوة ميكانيكية ممتازة، وتوزيعًا متجانسًا للمجال الكهربائي، واستقرارًا طويل الأمد للعزل في ظروف التشغيل الداخلية. ويوفّر هيكل الدعم 185b مساحة ت clearance أكبر لتوجيه قضبان التوصيل والتوصيلات الطرفية مقارنةً بأحجام الهياكل الأصغر. كل نواة من النوى الثانوية الأربع معزولة كهربائيًا وماديًا داخل الصب، مما يسمح بتحديد مستقل لدرجة الدقة، الحمل (Burden)، وترقيم الأطراف وفقًا لمتطلبات التطبيق. ويتوافق التصميم مع معيار IEC 61869 لمحولات التيار الداخلية المستخدمة في بيئات لوحات التوزيع متوسطة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: لوحات توزيع داخلية متوسطة الجهد
- جهد النظام: شبكات من فئة 12 كيلوفولت
- التردد المقنن: 50 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، الغبار الموصل، الغازات المسببة للتآكل، الوسائط المتفجرة، التلوث الشديد، والتكثف غير الطبيعي.
المعايير الفنية
محول التيار LZZBJ9-12/185b/4S هو محول تيار داخلي مصنوع من الراتنج الإيبوكسـي المصبوب، مصمم لأنظمة من فئة 12 كيلوفولت. يتميز بتركيبات متعددة لدرجات الدقة ويتبع معياري GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المقنن (A) |
تركيبات درجات الدقة |
القدرة المخرجة المقننة (VA) |
تيار التحمل الحراري قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
||
|---|---|---|---|---|---|---|
| الدرجة 1 | الدرجة 2 | الدرجة 3 | ||||
| 20,30,40,50,75,100 | 0.2/0.2/5P10 | 10 | 10 | 40 | 150×I1n | 375×I1n |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 150,200 | 0.2/0.2/5P10 | 10 | 10 | 40 | 31.5 | 80 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 300,400 | 0.2/0.2/5P10 | 10 | 10 | 40 | 45 | 112.5 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
| 0.2/5P10/10P15 | 10 | 20 | 20 | |||
| 0.5/5P10/10P20 | 10 | 20 | 15 | |||
| 500 | 0.2/0.2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0.2/0.5/5P15 | 10 | 15 | 30 | |||
| 0.2/0.5/5P20 | 10 | 15 | 20 | |||
التركيب والتوصيلات

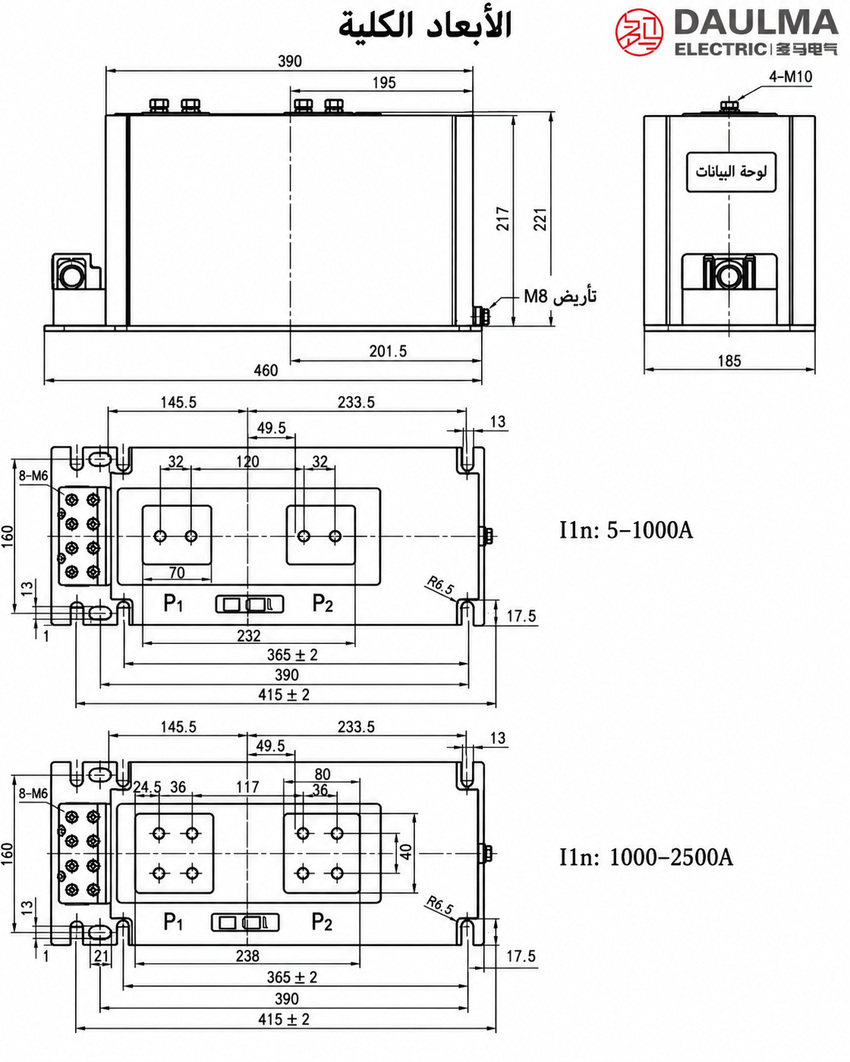

مخطط التركيب
يتم تركيب محولي التيار LZZBJ9-12/185b/4S وAS12/185b/4S كوحدات داخلية من النوع الداعم داخل حجرات لوحات التوزيع. تقع الأطراف الأولية في الأعلى، بينما تُرتّب الأطراف الثانوية في الأسفل. يجب التأكد من المحاذاة الصحيحة مع ثقوب التركيب والمسافة الكافية لتوصيلات الدائرة الثانوية أثناء التركيب. يُرجى دائمًا الرجوع إلى الرسم الهندسي المعتمد للحصول على الأبعاد الدقيقة ومواقع الأطراف قبل المضي قدمًا في تجميع لوحات التوزيع أو الاستبدال.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن النظام داخلي بجهد 10–12 كيلوفولت، ومستوى عزل 12/42/75 كيلوفولت، والحاجة إلى هيكل 185b الأوسع ومساحة توصيل لأربع ثانويات.
- اختر نسبة أولية بين 20A–3150A بناءً على تيار التشغيل، مدى القياس، دراسة الأعطال، والسعة المستقبلية.
- عرّف كل من الثانويات 1S–4S بشكل منفصل للقياس التجاري، المؤشرات، الحماية الأساسية، والحماية الاحتياطية/الإضافية، بما في ذلك 1A/5A، درجة الدقة، والأطراف.
- تحقق من تخصيص الفولت أمبير (VA) لكل نواة، لأن بعض مصادر البيانات تذكر فقط ثلاث قيم حمل رغم وجود تسمية 4S؛ اطلب جدول لفافات كامل.
- تحقق من تيار التحمل الحراري/الديناميكي الخاص بكل نسبة، تخطيط قضيب التوصيل العلوي، ثقوب التركيب، الوصول إلى الثانويات، البيئة، ومعيار اختبار محول التيار الصحيح.
الأسئلة الشائعة
Q1: كيف أختار فئة الدقة المناسبة لمرحلات الحماية؟
استخدم فئات 5P أو 10P لتطبيقات الحماية. يوفر هذا المحول خيارات مثل 5P10 و5P15 بناءً على عامل حد الدقة المطلوب. يرجى تأكيد الحمل الفعلي مع فريقنا الهندسي.
Q2: هل يمكن تركيب محول التيار هذا في الهواء الطلق؟
لا، يُخصص التركيب الداخلي في لوحات التوزيع متوسطة الجهد. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل والتكثف. تحقق من ظروف الموقع قبل الطلب.
Q3: ما هو تيار التحمل الحراري لتيار القصر؟
تيار العطل محسوب بدقة لضمان التشغيل الآمن. تيار التحمل الحراري هو 150×I1n لمدة ثانية، والديناميكي 375×I1n. راجع حسابات نظام الحماية مع مهندسينا.
Q4: متى يمكن طلب تخصيص نسب التحويل للمحولات؟
يمكن طلب التخصيص في مرحلة تقديم العطاءات أو الطلب المباشر. يدعم الطراز LZZBJ9-12/185b/4S أربعة ملفات ثانوية بتركيبات دقة متعددة. تواصل مع المبيعات لتحديد النسبة والحمل.
Q5: أي المعايير الدولية يتوافق معها محول التيار هذا؟
يتوافق تماماً مع معياري GB 20840.2-2014 وIEC 61869-2:2012. يضمن صب الراتنج الإيبوكسي عزلاً عالياً لأنظمة 12 كيلوفولت. تُوفر تقارير اختبار المصنع عند الطلب.
Q6: أين تُستخدم محولات التيار المصبوبة بالراتنج هذه؟
تُستخدم في لوحات التوزيع الداخلية متوسطة الجهد بقدرة 12 كيلوفولت لأغراض القياس والحماية. يتناسب التصميم المدمج مع لوحات المفاتيح القياسية. أكد أبعاد اللوحة مع فريقنا الفني.
