Descripción general

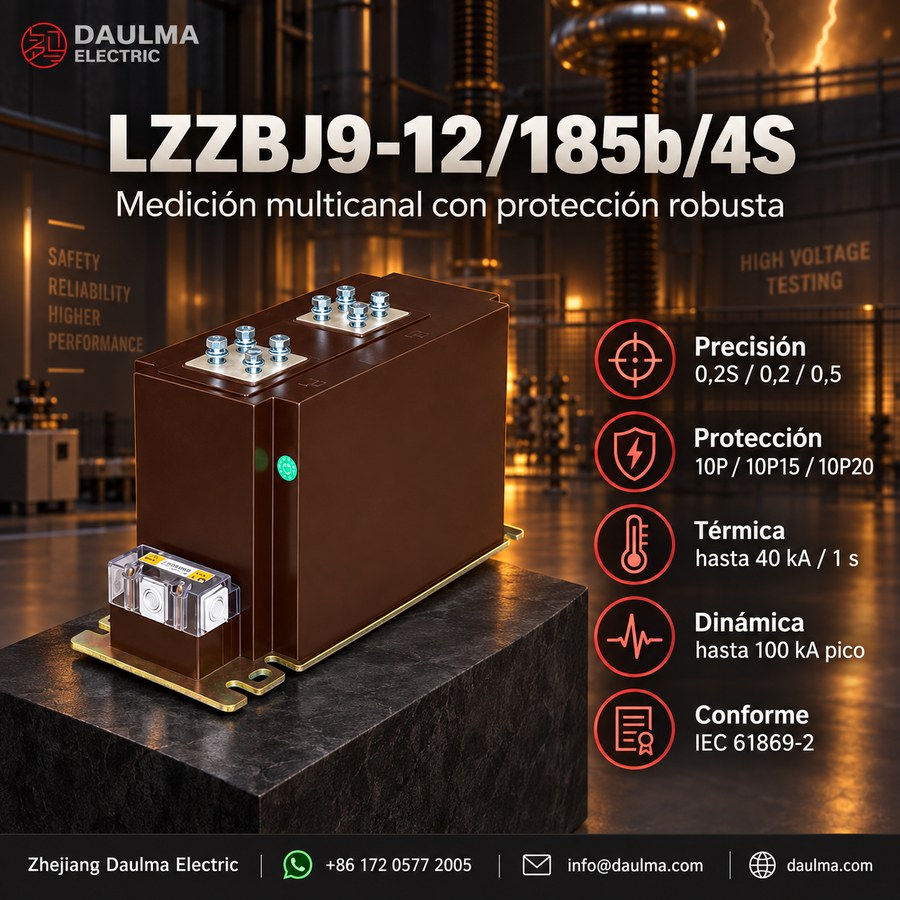

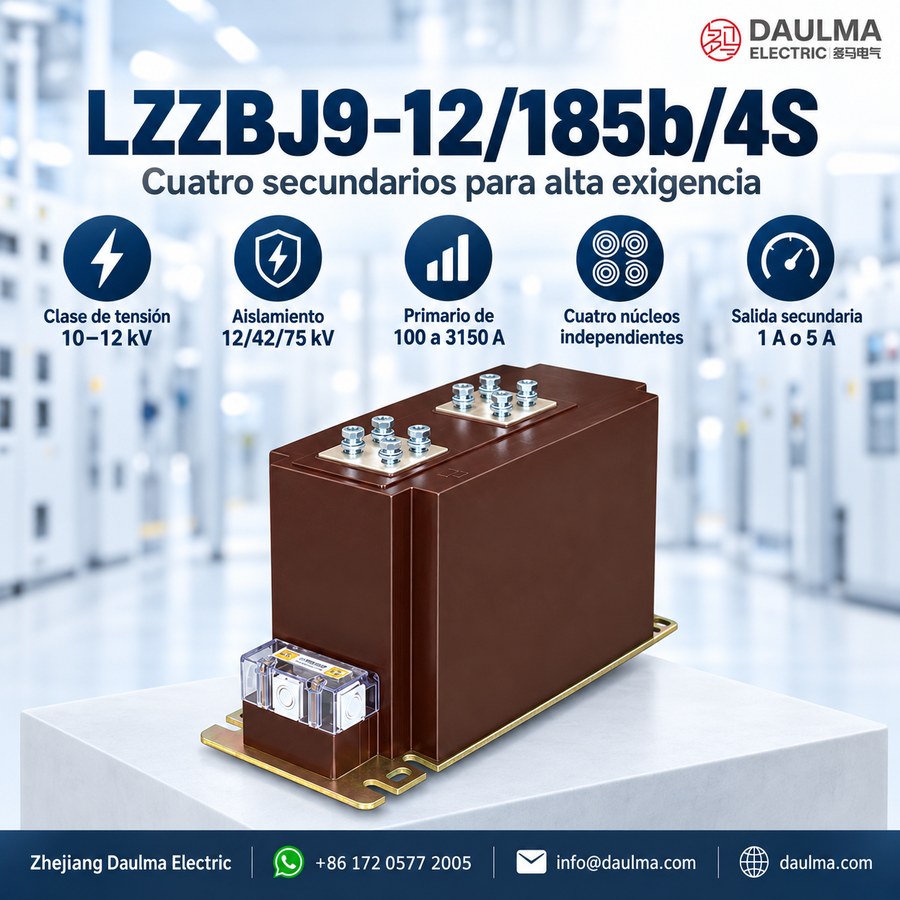

El LZZBJ9-12/185b/4S (también designado AS12/185b/4S) es un transformador de corriente interior moldeado en resina epoxi diseñado para sistemas de corriente alterna de media tensión de clase 10 kV, 11 kV y 12 kV. Cuenta con una estructura tipo soporte totalmente encapsulada, donde los conductores primarios, núcleos magnéticos y devanados secundarios están embebidos en aislamiento sólido de resina epoxi, garantizando un rendimiento dieléctrico estable y resistencia a las condiciones ambientales interiores.

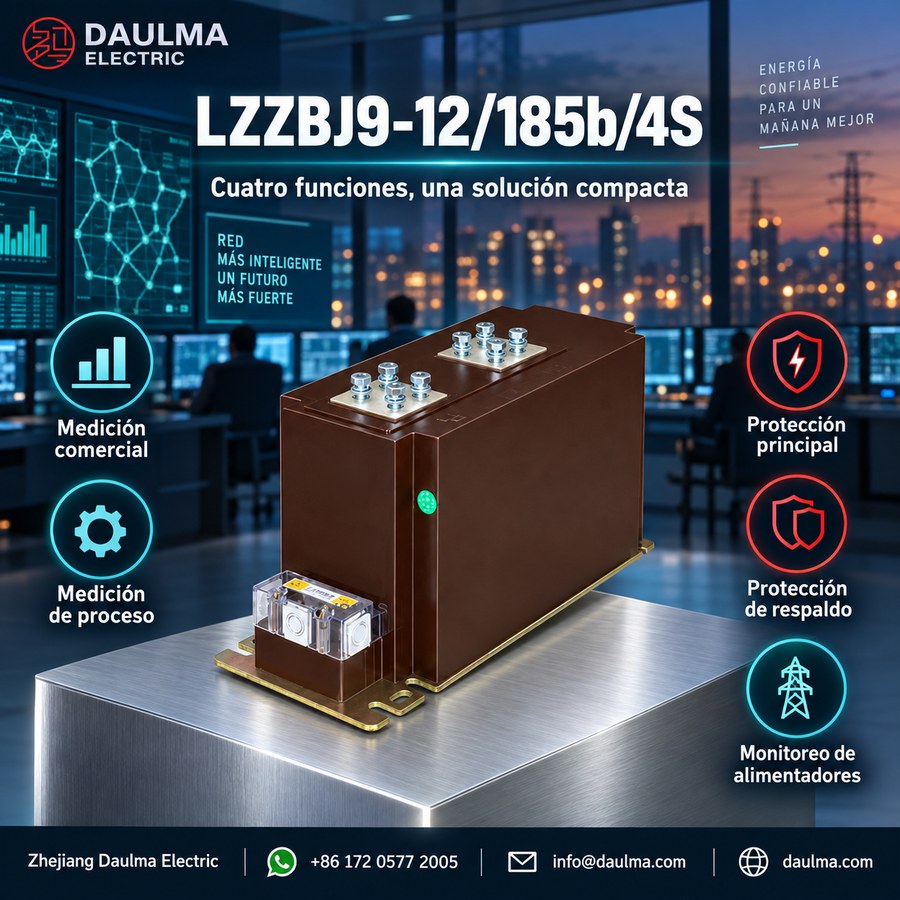

Este modelo multi-secundario 4S admite circuitos independientes para funciones de medición comercial, medición, protección y protección de respaldo. Las clases típicas de exactitud incluyen series 0,2S, 0,5 y 10P, cumpliendo con las normas IEC y otras internacionales aplicables a la medición comercial y protección mediante relés en celdas de media tensión que requieren alta densidad de cableado y separación funcional.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Nivel de aislamiento nominal | 12/42/75 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente primaria | Según relaciones estándar (p. ej., 100–3150 A) |
| Corriente secundaria | 5 A o 1 A |
| Configuración secundaria | 4S (cuatro núcleos independientes) |
| Clases de exactitud (medición) | 0,2S, 0,2, 0,5 |
| Clases de exactitud (protección) | 10P, 10P15, 10P20 |
| Corriente térmica de corta duración | Según IEC 61869-2 (p. ej., 20–40 kA/1 s) |
| Corriente dinámica soportable | Según IEC 61869-2 (p. ej., 50–100 kA pico) |
| Tipo de instalación | Interior, tipo soporte |
| Material de aislamiento | Resina epoxi moldeada |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / estructura de soporte
- Z: Aislamiento por moldeo en resina epoxi
- B: Disponible nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 12: Tensión máxima de operación de clase 12 kV
- 185b: Código de ancho nominal / dimensión estructural
- 4S: Código esquemático multi-secundario
- AS12: Designación alternativa de la serie 12 kV para la misma plataforma de TC
Construcción
El LZZBJ9-12/185b/4S emplea una construcción seca moldeada en resina epoxi, en la que el conductor primario, los núcleos magnéticos y los devanados secundarios están completamente encapsulados dentro de un cuerpo sólido de resina. Este moldeo monolítico proporciona excelente resistencia mecánica, distribución uniforme del campo eléctrico y estabilidad a largo plazo del aislamiento en condiciones interiores de operación. El cuerpo de soporte 185b ofrece mayor espacio libre para el enrutamiento de barras colectoras y conexiones terminales en comparación con tamaños de bastidor más pequeños. Cada uno de los cuatro núcleos secundarios está aislado física y eléctricamente dentro del moldeo, permitiendo especificar de forma independiente la clase de exactitud, la carga y la marcación terminal según los requisitos de la aplicación. El diseño cumple con la norma IEC 61869 para transformadores de corriente interiores utilizados en entornos de celdas de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: El ambiente de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, medios explosivos, contaminación grave y condensación anormal.
Parámetros técnicos
El LZZBJ9-12/185b/4S es un transformador de corriente interior moldeado en resina epoxi diseñado para sistemas de clase 12 kV. Ofrece múltiples combinaciones de clases de exactitud y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| Clase 1 | Clase 2 | Clase 3 | ||||
| 20,30,40,50,75,100 | 0,2/0,2/5P10 | 10 | 10 | 40 | 150×I1n | 375×I1n |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 0,2/5P10/10P15 | 10 | 20 | 20 | |||
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 150,200 | 0,2/0,2/5P10 | 10 | 10 | 40 | 31,5 | 80 |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 0,2/5P10/10P15 | 10 | 20 | 20 | |||
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 300,400 | 0,2/0,2/5P10 | 10 | 10 | 40 | 45 | 112,5 |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
| 0,2/5P10/10P15 | 10 | 20 | 20 | |||
| 0,5/5P10/10P20 | 10 | 20 | 15 | |||
| 500 | 0,2/0,2/5P10 | 10 | 10 | 40 | 63 | 130 |
| 0,2/0,5/5P15 | 10 | 15 | 30 | |||
| 0,2/0,5/5P20 | 10 | 15 | 20 | |||
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LZZBJ9-12/185b/4S y AS12/185b/4S se instalan como unidades tipo soporte interiores dentro de compartimentos de celdas. Los terminales primarios se ubican en la parte superior, mientras que los terminales secundarios están dispuestos en la parte inferior. Durante la instalación, debe garantizarse la alineación correcta con los orificios de montaje y el espacio libre suficiente para el cableado secundario. Consulte siempre el plano dimensional aprobado para conocer las dimensiones exactas y posiciones de terminales antes de proceder con el montaje o reemplazo en la celda.
Selección y preguntas frecuentes
Guía de selección
- Confirme un sistema interior de 10–12 kV, aislamiento 12/42/75 kV y la necesidad del cuerpo más ancho 185b y espacio para cableado de cuatro secundarios.
- Seleccione una relación primaria de 20 A–3150 A según la corriente de operación, rango de medición, estudio de fallas y capacidad futura.
- Defina cada secundario (1S–4S) individualmente para medición comercial, indicación, protección principal y protección de respaldo/auxiliar, incluyendo 1 A/5 A, clase y terminales.
- Verifique la asignación de VA de cada núcleo, ya que algunas combinaciones de origen listan solo tres valores de carga a pesar de la designación 4S; solicite un programa completo de devanados.
- Compruebe la corriente térmica/dinámica específica por relación, disposición de barra colectora superior, orificios de montaje, acceso secundario, ambiente y la norma correcta de ensayo del TC.
Frequently Asked Questions
Q1: ¿Qué aplicaciones industriales tiene este transformador de corriente de resina epoxi?
Se utiliza en celdas de media tensión interiores para redes de 12 kV. Es ideal para sistemas de distribución y protección a 50 Hz. Contacte para validar su aplicación en su subestación.
Q2: ¿Qué combinación de clases de exactitud es adecuada para medición y protección?
La combinación 0,2/0,5/5P15 o 5P20 es ideal. Ofrece alta precisión para medición y límite de factor de seguridad para protección. Solicite la ficha técnica con las curvas de saturación.
Q3: ¿Cuál es la corriente térmica de corta duración soportada por este equipo?
Soporta 150 veces la corriente primaria nominal durante 1 segundo. La corriente dinámica nominal alcanza 375 veces la corriente primaria. Verifique estos valores con su ingeniería de protección.
Q4: ¿Bajo qué normas internacionales está fabricado y certificado este transformador?
Cumple con los estándares GB 20840.2-2014 e IEC 61869-2:2012. Estos garantizan el rendimiento en resina epoxi para 12 kV. Contacte para obtener los certificados de calibración de fábrica.
Q5: ¿Se pueden personalizar las relaciones de transformación para corrientes primarias específicas?
Sí, admite corrientes primarias desde 20 A hasta 100 A. Las configuraciones de 4 secundarios se adaptan a su requerimiento. Envíe su especificación técnica para confirmar disponibilidad en fábrica.
Q6: ¿Por qué es importante el ambiente de instalación para este equipo?
El ambiente debe estar libre de vibraciones, polvo conductor y gases corrosivos para evitar fallos. La temperatura operativa debe mantenerse entre -5 °C y +40 °C. Confirme las condiciones de su sala eléctrica.
