نظرة عامة

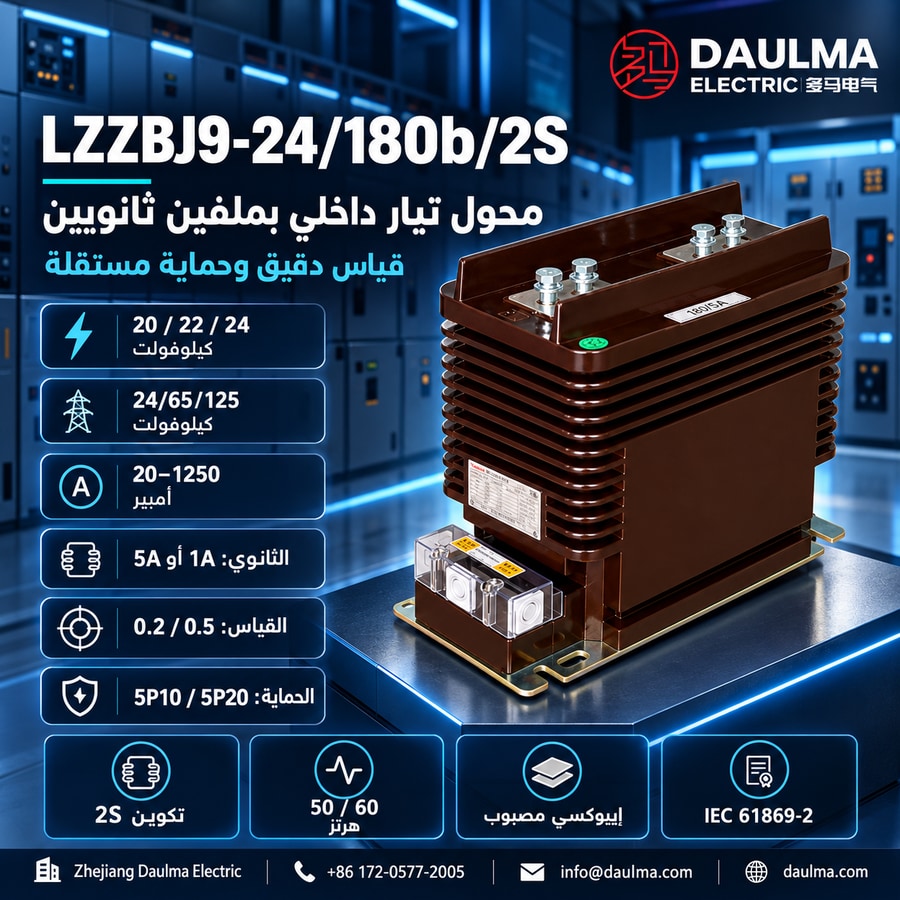

يُعد محول التيار LZZBJ9-24/180b/2S محولاً داخليًا أحادي الطور من نوع راتنج الإيبوكسي المصبوب، ومصممًا لأنظمة المفاتيح الكهربائية متوسطة الجهد بجهود 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز بهيكله المصمت المصنوع بالكامل من راتنج الإيبوكسي المصبوب، الذي يوفر قوة ميكانيكية ممتازة، ومقاومة عالية للرطوبة، وأداءً عازلًا مستقرًا في ظروف التشغيل الداخلية الاعتيادية.

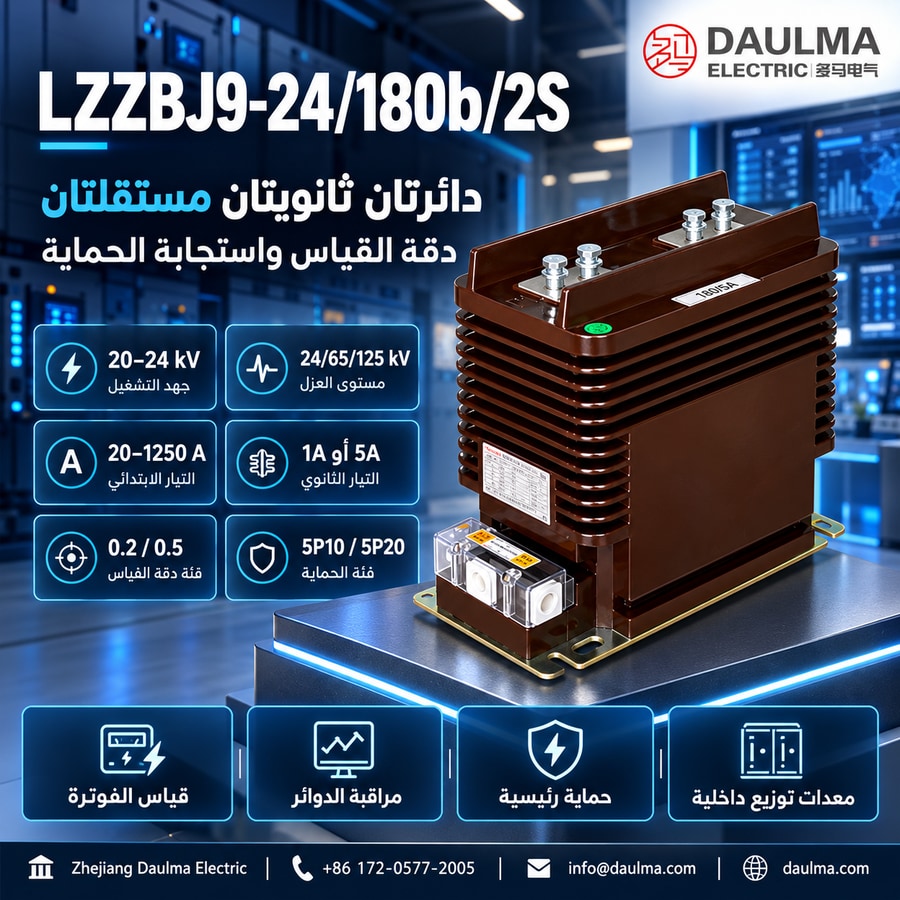

يدعم هذا المحول ذو الملفين الثانويين فئات الدقة القياسية بما في ذلك 0.2 و0.5 و10P10 و10P15 و5P10 و5P20، مما يجعله مناسبًا للتطبيقات التي تتطلب وظائف العدّ والحماية التتابعية معًا. ويُستخدم عادةً في محطات التوزيع التابعة لشركات المرافق، ولوحات الجهد المتوسط الصناعية، وخزائن التغذية المدمجة التي تتطلب دمجًا فعّالًا من حيث المساحة لوظائف القياس والحماية، مع إمكانية إضافة مؤشر حالة الجهد الحي. ويتوافق التصميم مع معايير IEC لمعدات الفئة 24 كيلوفولت.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد | 20kV / 22kV / 24kV |
| مستوى العزل المقنن | 24/65/125kV |
| التردد المقنن | 50Hz أو 60Hz |
| التيار الأولي | حسب النسب القياسية (مثال: 100–3000A) |
| التيار الثانوي | 5A أو 1A |
| تكوين الملف الثانوي | 2S (ملفان مستقلان) |
| فئات الدقة | 0.2, 0.5, 10P10, 10P15, 5P10, 5P20 |
| وسط العزل | راتنج الإيبوكسي (نوع جاف) |
| الطور | أحادي الطور |
| نوع التركيب | نوع قضيب التوصيل (Busbar-type)، لمعدات التوزيع الداخلية |
| ظروف التشغيل | داخلي |
| خيار مؤشر الجهد الحي | متاح إذا كان عدد الملفات الثانوية ≤3 |

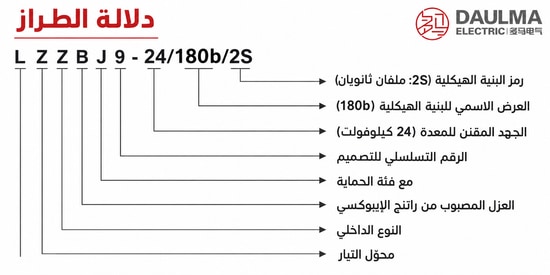

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / مرجع هيكل عمودي
- ZB: سلسلة محولات التيار المصوبة من راتنج الإيبوكسي
- J: مرجع تصميم معزّز أو هيكلي
- 9: تسلسل التصميم / منصة المنتج
- 24: فئة الجهد الأقصى للمعدات 24 كيلوفولت
- 180b: رمز العرض والهيكل لهذه المنصة المدمجة
- 2S: مجموعتان من الملفات الثانوية
البناء

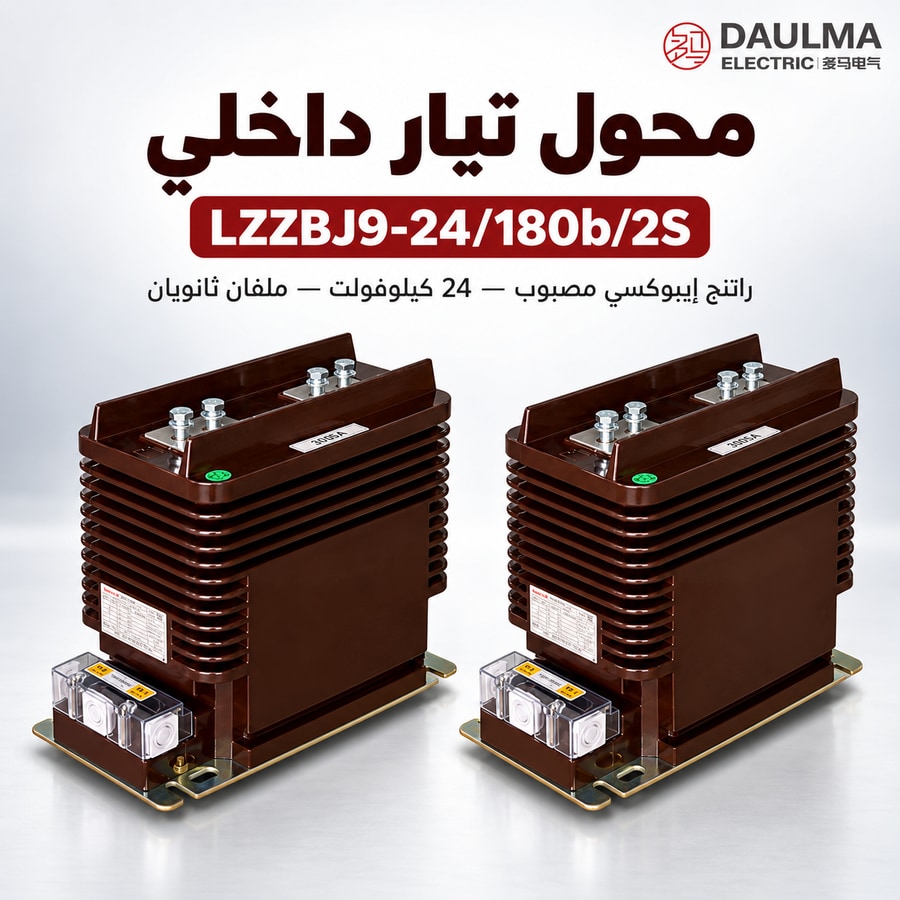

يتميز محول التيار LZZBJ9-24/180b/2S بهيكل صلب مغلق بالكامل من راتنج الإيبوكسي المصبوب، يضمن ثباتًا ميكانيكيًا عاليًا وأداءً عازلًا موثوقًا في البيئات الداخلية. تم تنفيذ الدائرة الأولية كطرف علوي من نوع قضيب التوصيل (P1/P2)، مما يسمح بالتكامل المباشر مع أنظمة قضبان التوصيل في معدات التوزيع دون الحاجة إلى وصلات إضافية. أما الملفات الثانوية فتوجد في صندوق طرفيات سفلي، يوفر وصولاً سهلاً للأسلاك المتصلة بالعدادات أو المرحلات أو أجهزة المراقبة.
داخليًا، يتم صب القلب والملفات تحت الفراغ في راتنج الإيبوكسي الحلقي (cycloaliphatic epoxy resin)، الذي يوفر مقاومة ممتازة للتتبع الكهربائي، وتحملًا حراريًا عاليًا، وحماية ضد الرطوبة والتلوث. ويُلغي هذا البناء الجاف الخالي من الصيانة الحاجة إلى العزل بالزيت أو الغاز، مما يعزز السلامة ويُبسّط التركيب في اللوحات الداخلية الضيقة.
المعطيات التقنية
ظروف التشغيل
- التركيب: داخلي
- الجهد المقنن: أنظمة فئة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت
- التردد المقنن: 50 هرتز أو 60 هرتز
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والمواد القابلة للانفجار، والتكثف غير الطبيعي.
المعايير الفنية

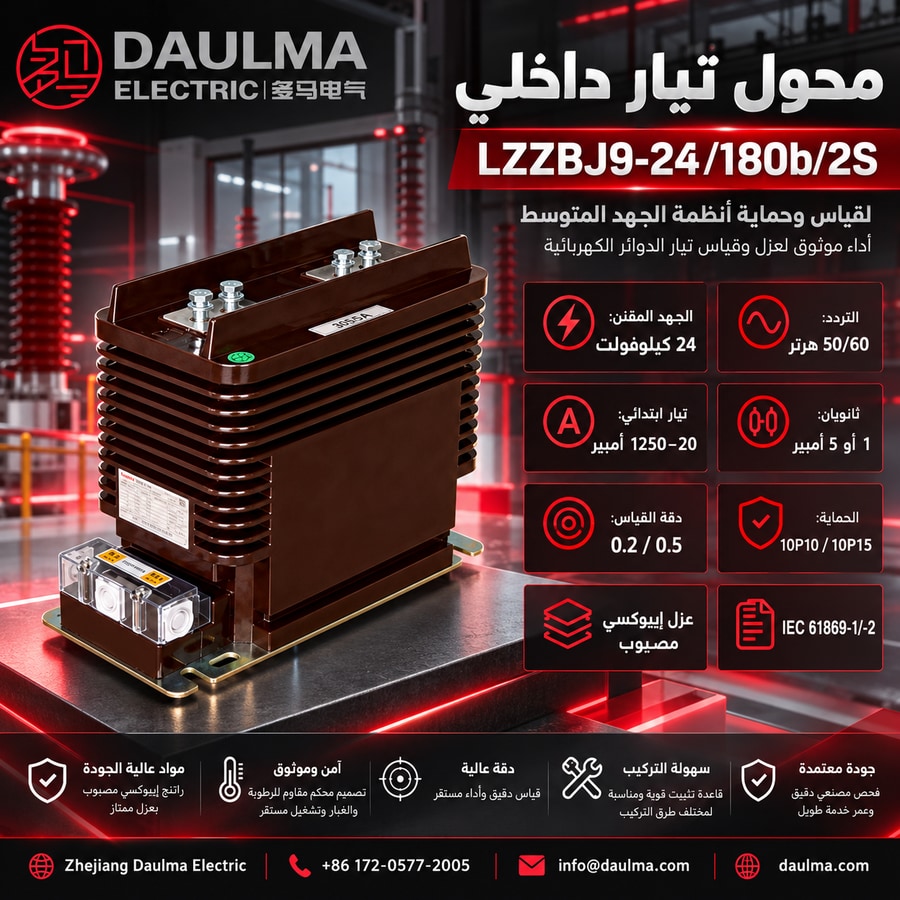

محول التيار LZZBJ9-24/180b/2S هو محول تيار داخلي معزول براتنج الإيبوكسي المصوب، مصنّف لأنظمة فئة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يعمل ضمن نطاق درجة حرارة محيطة من -5°م إلى +40°م، ويلتزم بمعيارَيْ GB/T 20840.2-2014 وIEC 61869-2:2012. ويدعم تيارات أولية من 20 أمبير إلى 1250 أمبير (قابلة للتمديد باتفاق)، مع ملفين ثانويين لتطبيقات العدّ والحماية المدمجة.
| النوع | التيار الأولي المقنن (A) |
تركيبة فئات الدقة |
القدرة المقننة (VA) |
تيار التحمل الحراري القصير (kA/1s) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|---|
| LZZB9-24/180b/2S | 20, 30, 40, 50, 75, 100, 150 |
0.2/0.2 0.2/0.5 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 |
10/10 10/10 10/15 10/15 10/10 10/10 |
150 I1n | 375 I1n |
| 200 | 31.5 | 80 | |||
| 300, 400, 500 | 45 | 112.5 | |||
| 600, 800 | 0.2/0.2 0.2/0.5 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 |
15/15 15/20 10/20 15/20 10/15 15/15 |
63 | 130 | |
| 1000, 1500, 1250 | 80 | 160 | |||
| 1000, 1500, 1250 | 80 | 160 |
ملاحظة:
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

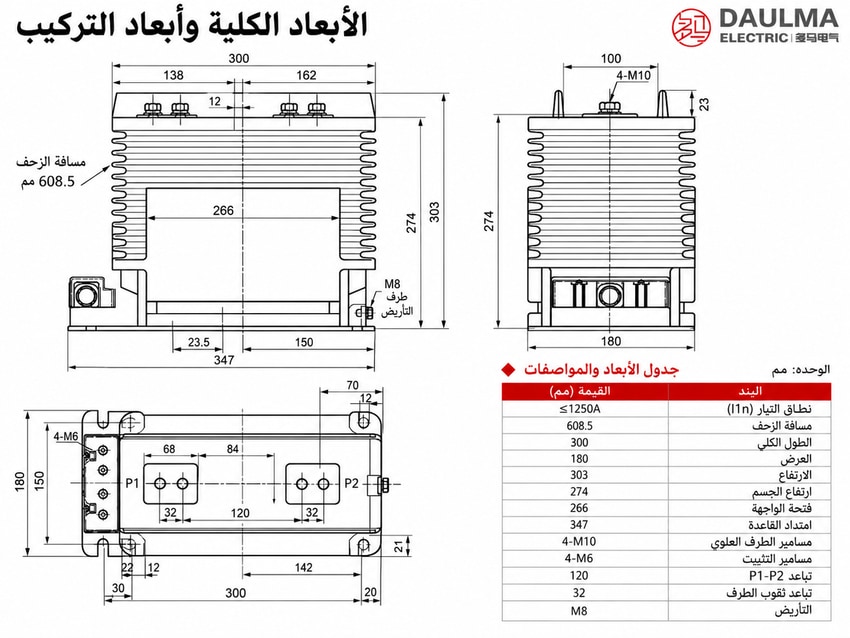

الأبعاد الكلية وأبعاد التركيب

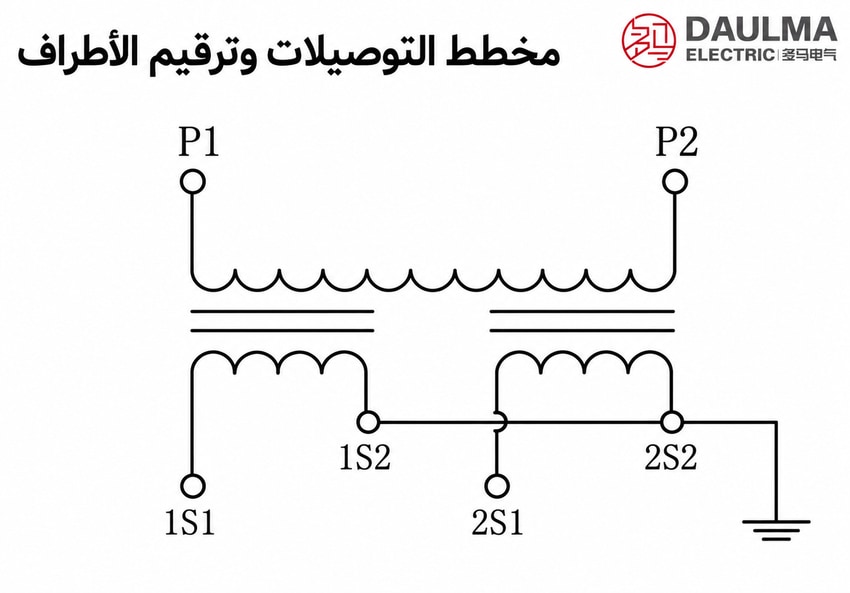

مخطط التوصيلات وترقيم الأطراف
يُصمم محول التيار LZZBJ9-24/180b/2S للتركيب الداخلي داخل معدات التوزيع بجهد 24 كيلوفولت. ويتم تثبيته باستخدام ثقوب التثبيت الأساسية (طول تقريبي 300 مم) على دعامة هيكلية داخل اللوحة. ويجب أن تتوافق طرفيات الدائرة الأولية من نوع قضيب التوصيل (P1/P2) في الأعلى بدقة مع تخطيط قضبان التوصيل الرئيسية في معدات التوزيع. ويجب الحفاظ على مسافة كافية حول صندوق الطرفيات الثانوية، ونقطة التأريض، ومنطقة توصيل مؤشر الجهد الحي، وفتحة غطاء الطرفيات أثناء تصميم اللوحة لضمان الوصول الآمن والتشغيل السليم.
الاختيار والأسئلة الشائعة
دليل الاختيار

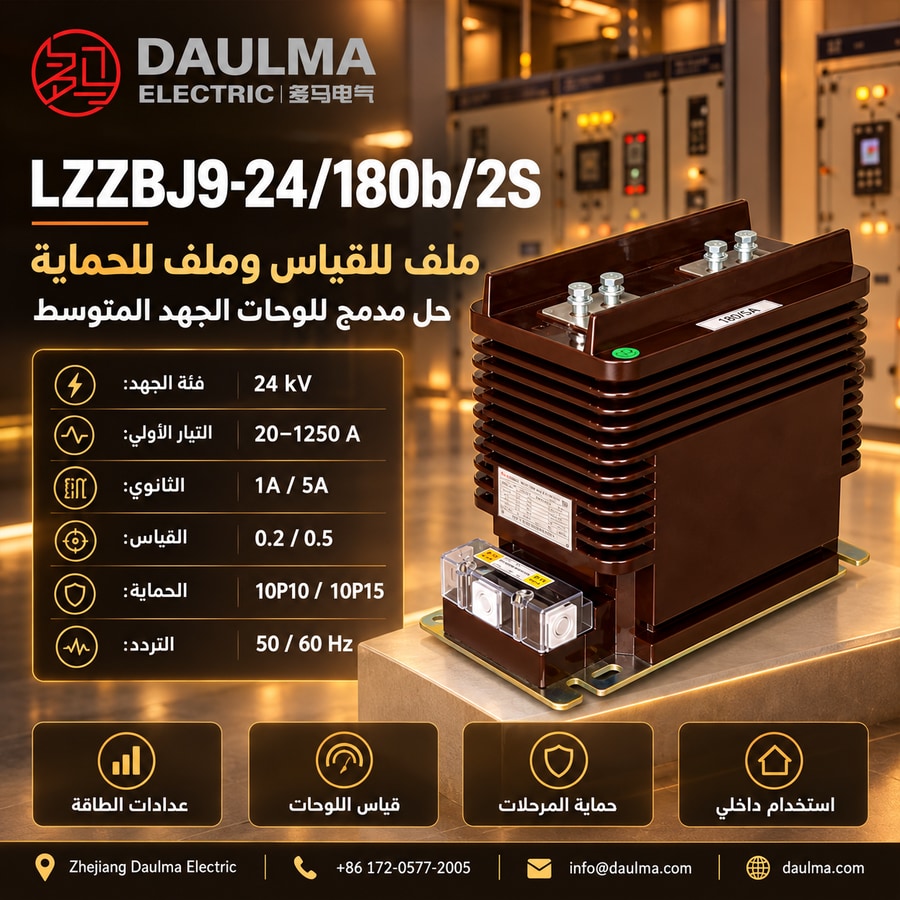

- اختر محول التيار LZZBJ9-24/180b/2S للتطبيقات الداخلية المدمجة بجهد 24 كيلوفولت التي تتطلب مجموعتين من الملفات الثانوية.
- تأكد من التوافق مع أجهزة مؤشر الجهد الحي إذا كانت هناك حاجة إلى مؤشر بصري لوجود جهد على قضبان التوصيل (يتطلب ≤3 ملفات ثانوية).
- تحقق من فئة الجهد—يدعم هذا الموديل أنظمة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت بمستوى عزل مقنن 24/65/125 كيلوفولت.
- تأكد من توافق الأبعاد الفيزيائية مع تصميم معدات التوزيع، بما في ذلك تباعد طرفيات قضيب التوصيل، وعرض الجسم، وتخطيط ثقوب التثبيت.
- حدد عند الطلب خرج الملف الثانوي (1A أو 5A)، وتركيبة فئة الدقة للعدّ والحماية، وعبء التحميل المقنن.
الأسئلة الشائعة
Q1: ما هي فئات الدقة المتاحة لملفي القياس والحماية؟
تتوفر تركيبات متعددة مثل 0.2/0.5 و0.2/10P10 و0.5/10P15. يضمن الملف الأول دقة عالية للقياس، بينما يوفر الثاني حماية موثوقة. يرجى تحديد فئة الدقة المطلوبة عند الطلب للتأكيد من المصنع.
Q2: هل يمكن تركيب محول التيار هذا في بيئة خارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون بيئة التركيب خالية من الغبار الموصل والغازات المسببة للتآكل والتكثف غير الطبيعي. تواصل معنا للحصول على محولات خارجية مخصصة إذا لزم الأمر.
Q3: كيف يتم تحديد تيار التحمل الحراري للتيار الأولي 200 أمبير؟
يبلغ تيار التحمل الحراري القصير 31.5 كيلوبير/ثانية والتيار الديناميكي 80 كيلوبير. تم تصميمه لتحمل الأعطال في أنظمة 24 كيلوفولت. راجع الجدول الفني للتأكد من معاملات التيارات الأولية الأخرى.
Q4: هل يمكن تخصيص التيار الأولي ليتجاوز 1250 أمبير؟
النطاق القياسي يغطي تيارات من 20 إلى 1250 أمبير. يمكن تمديد التيارات الأولية حسب متطلبات المشروع باتفاق مسبق. يرجى إرسال المواصفات الفنية الكاملة للفحص والتأكيد من قبل فريق الهندسة.
Q5: ما هي المعايير الدولية التي يلتزم بها محول الإيبوكسي هذا؟
يلتزم المحول بمعيارَي GB/T 20840.2-2014 وIEC 61869-2:2012. يضمن ذلك الجودة والأداء لأنظمة 20 و22 و24 كيلوفولت. يمكن توفير شهادات الاختبار الخاصة بالمصنع عند الطلب.
Q6: في أي تطبيقات لوحات التوزيع يُستخدم محول التيار بجهد 24 كيلوفولت؟
يُستخدم بشكل أساسي في لوحات التوزيع الداخلية لأنظمة 20 و22 و24 كيلوفولت. يدعم تطبيقات العدّ والحماية المدمجة بتردد 50 أو 60 هرتز. تواصل معنا لتحديد المواصفات المناسبة لمشروعك.
