Обзор
Трансформатор тока LZZBJ9-24/180b/2S — однополюсный, внутреннего исполнения, литой в эпоксидной смоле, предназначен для систем распределительных устройств среднего напряжения 20 кВ, 22 кВ и 24 кВ. Его полностью герметичный корпус из литой эпоксидной смолы обеспечивает высокую механическую прочность, устойчивость к влаге и стабильные диэлектрические характеристики при нормальных условиях эксплуатации внутри помещений.
Этот ТТ с двумя вторичными обмотками поддерживает стандартные классы точности: 0,2; 0,5; 10P10; 10P15; 5P10 и 5P20, что делает его пригодным для совместного применения в цепях учета и релейной защиты. Устройство широко применяется в распределительных подстанциях энергосистем, промышленных КРУ среднего напряжения и компактных ячейках отходящих линий, где требуется экономия пространства при интеграции функций измерения, защиты и опциональной индикации наличия напряжения. Конструкция соответствует требованиям стандартов МЭК для оборудования класса 24 кВ.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 20 кВ / 22 кВ / 24 кВ |
| Номинальный уровень изоляции | 24/65/125 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Первичный ток | Согласно стандартным коэффициентам трансформации (например, 100–3000 А) |
| Вторичный ток | 5 А или 1 А |
| Конфигурация вторичной обмотки | 2S (две независимые обмотки) |
| Классы точности | 0,2; 0,5; 10P10; 10P15; 5P10; 5P20 |
| Изоляционная среда | Эпоксидная смола (сухого типа) |
| Фазность | Однофазный |
| Тип установки | Шинный, для КРУ внутренней установки |
| Условия эксплуатации | Внутри помещений |
| Опция индикации напряжения | Доступна при количестве вторичных сердечников ≤3 |

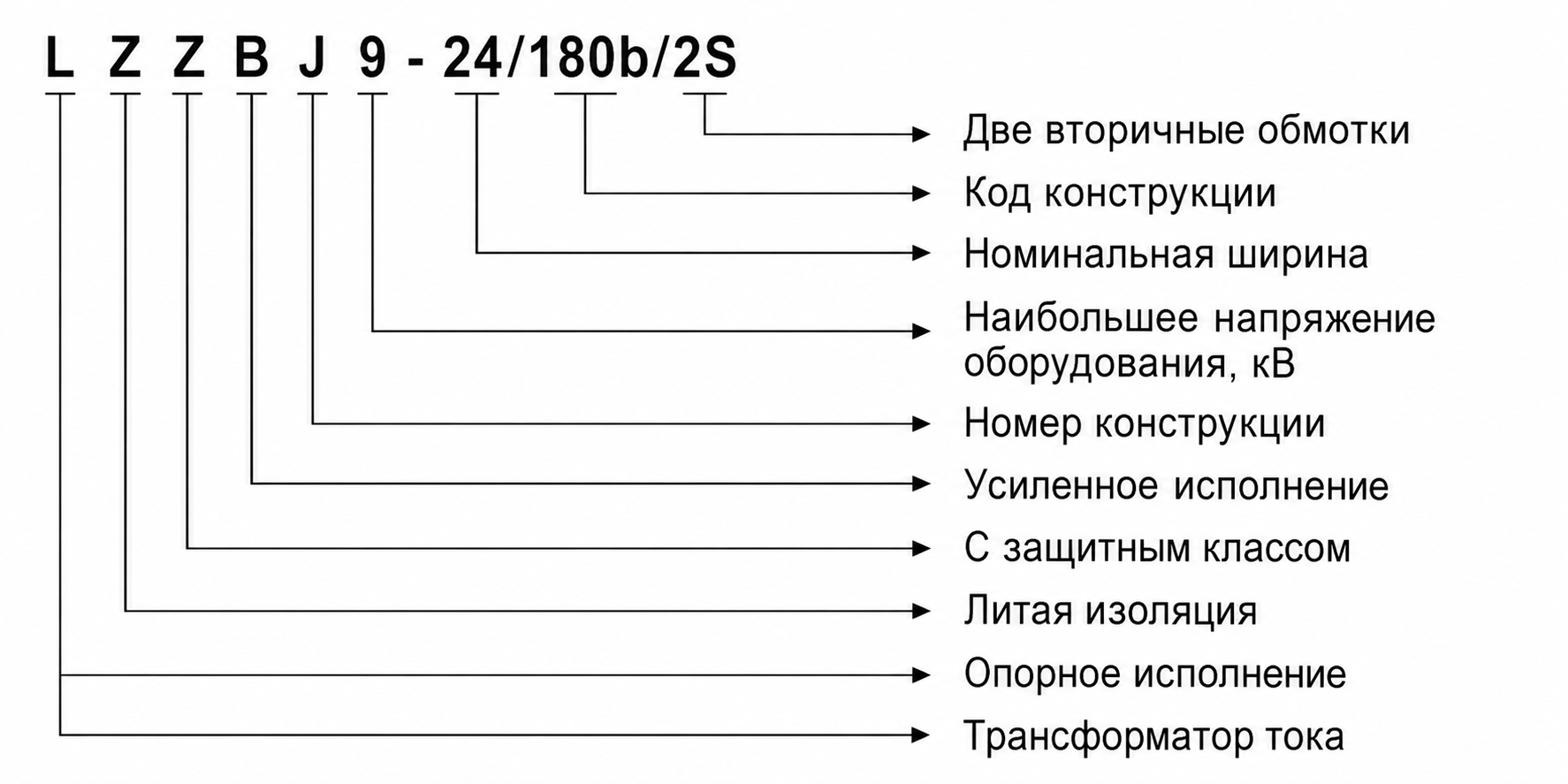

Расшифровка обозначения модели
- L: Трансформатор тока
- Z: Исполнение для установки внутри помещений / конструктивное исполнение на опоре
- ZB: Серия трансформаторов тока, литых в эпоксидной смоле
- J: Обозначение усиленной или особой конструкции
- 9: Номер конструктивной серии / платформы изделия
- 24: Максимальный класс напряжения оборудования — 24 кВ
- 180b: Код ширины и конструкции для данной компактной платформы
- 2S: Две группы вторичных обмоток
Конструкция

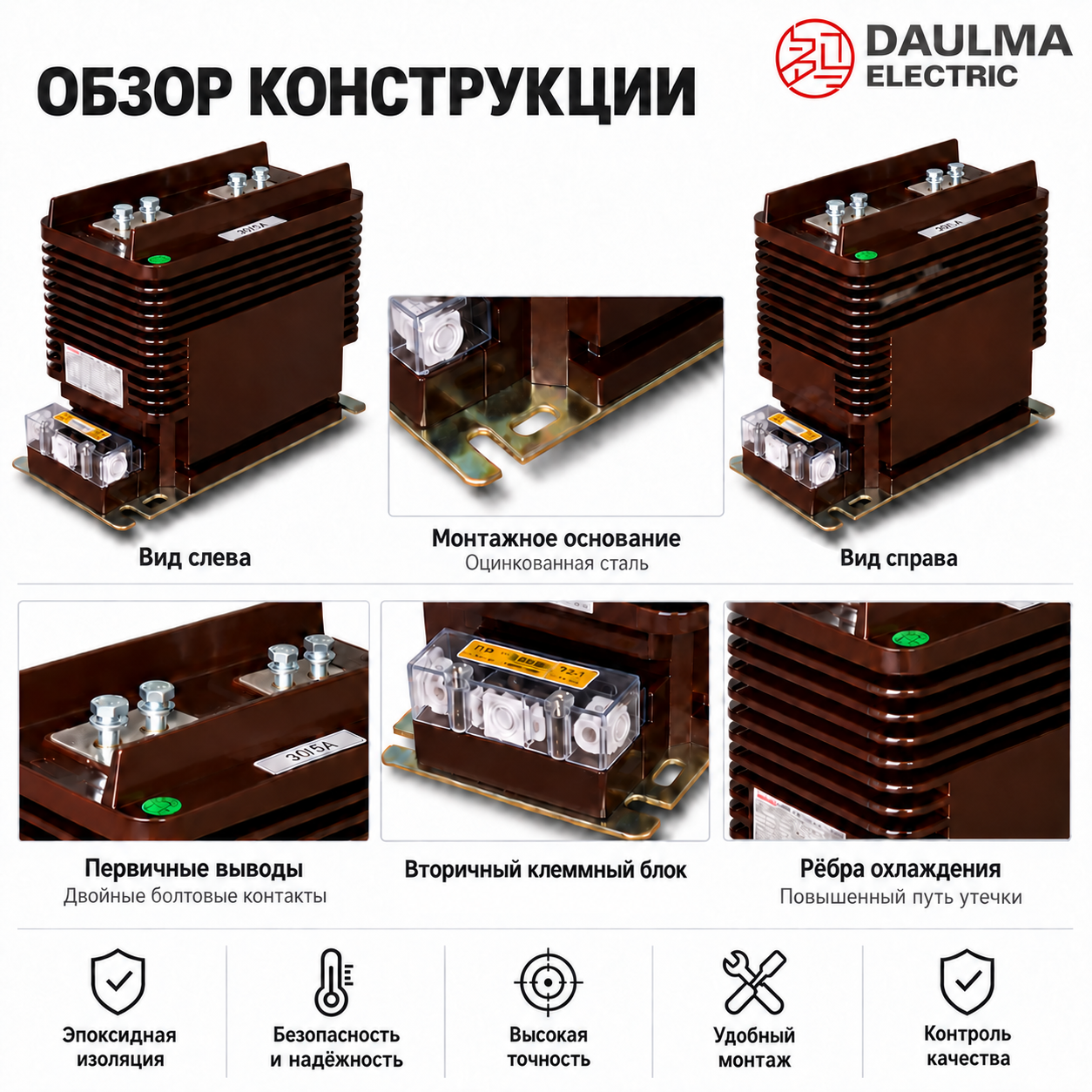

Трансформатор тока LZZBJ9-24/180b/2S имеет прочный, полностью герметичный корпус, отлитый из эпоксидной смолы, обеспечивающий высокую механическую устойчивость и надежную изоляцию во внутренних условиях эксплуатации. Первичная обмотка реализована в виде верхних шинных выводов (P1/P2), что позволяет напрямую интегрировать устройство в шинную систему КРУ без дополнительных соединителей. Вторичные обмотки размещены в нижней клеммной коробке, обеспечивающей удобный доступ для подключения измерительных приборов, реле или устройств мониторинга.
Внутренние магнитопровод и обмотки залиты в вакууме циклоалифатической эпоксидной смолой, обладающей повышенной стойкостью к трекингу, термостойкостью и защитой от влаги и загрязнений. Такая сухая, необслуживаемая конструкция исключает необходимость применения масляной или газовой изоляции, повышая безопасность и упрощая монтаж в ограниченном пространстве шкафов КРУ.
Технические параметры
Условия эксплуатации
- Установка: внутри помещений
- Номинальное напряжение: системы классов 20 кВ, 22 кВ и 24 кВ
- Номинальная частота: 50 Гц или 60 Гц
- Температура окружающей среды: от –5 °C до +40 °C
- Условия окружающей среды: должны отсутствовать сильная вибрация, токопроводящая пыль, агрессивные газы, взрывоопасные среды и аномальная конденсация влаги.
Технические параметры
Трансформатор тока LZZBJ9-24/180b/2S — литой в эпоксидной смоле, внутренней установки, предназначен для систем классов 20 кВ, 22 кВ и 24 кВ. Рабочий диапазон температуры окружающей среды — от –5 °C до +40 °C. Соответствует стандартам ГОСТ Р/ГБ/T 20840.2-2014 и IEC 61869-2:2012. Устройство поддерживает первичные токи от 20 А до 1250 А (расширяемо по соглашению) с двумя вторичными обмотками для совместного применения в цепях учета и защиты.
| Тип | Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Ток термической стойкости (кА/1 с) |
Ток динамической стойкости (кА) |
|---|---|---|---|---|---|
| LZZB9-24/180b/2S | 20, 30, 40, 50, 75, 100, 150 |
0,2/0,2 0,2/0,5 0,2/10P10 0,5/10P10 0,2/10P15 0,5/10P15 |
10/10 10/10 10/15 10/15 10/10 10/10 |
150 I1n | 375 I1n |
| 200 | 31,5 | 80 | |||
| 300, 400, 500 | 45 | 112,5 | |||
| 600, 800 | 0,2/0,2 0,2/0,5 0,2/10P10 0,5/10P10 0,2/10P15 0,5/10P15 |
15/15 15/20 10/20 15/20 10/15 15/15 |
63 | 130 | |
| 1000, 1500, 1250 | 80 | 160 | |||
| 1000, 1500, 1250 | 80 | 160 |
Примечание:
Если требуемые параметры выходят за пределы указанных выше, они могут быть согласованы между изготовителем и заказчиком.
Установка и подключение

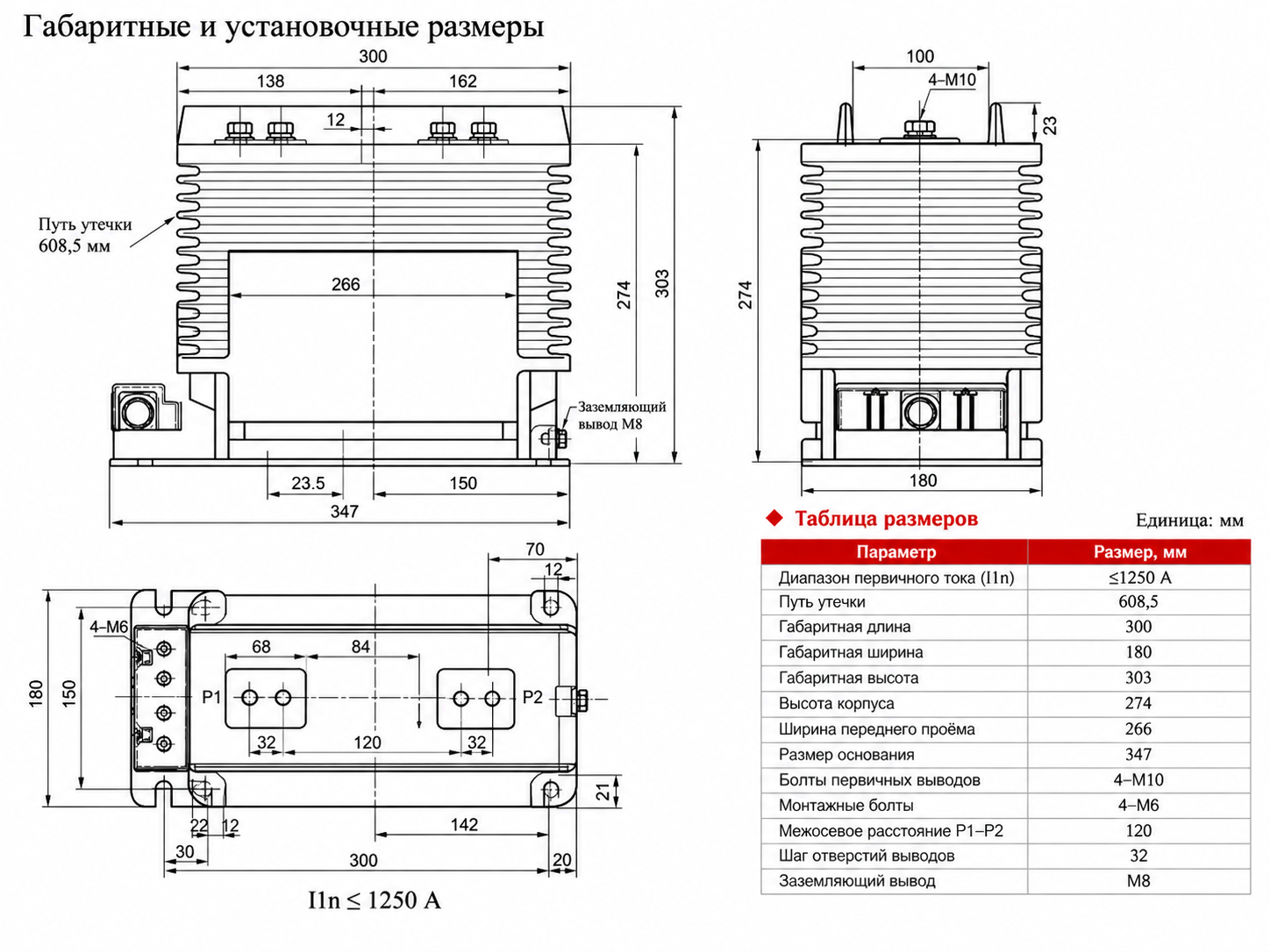

Схема установки

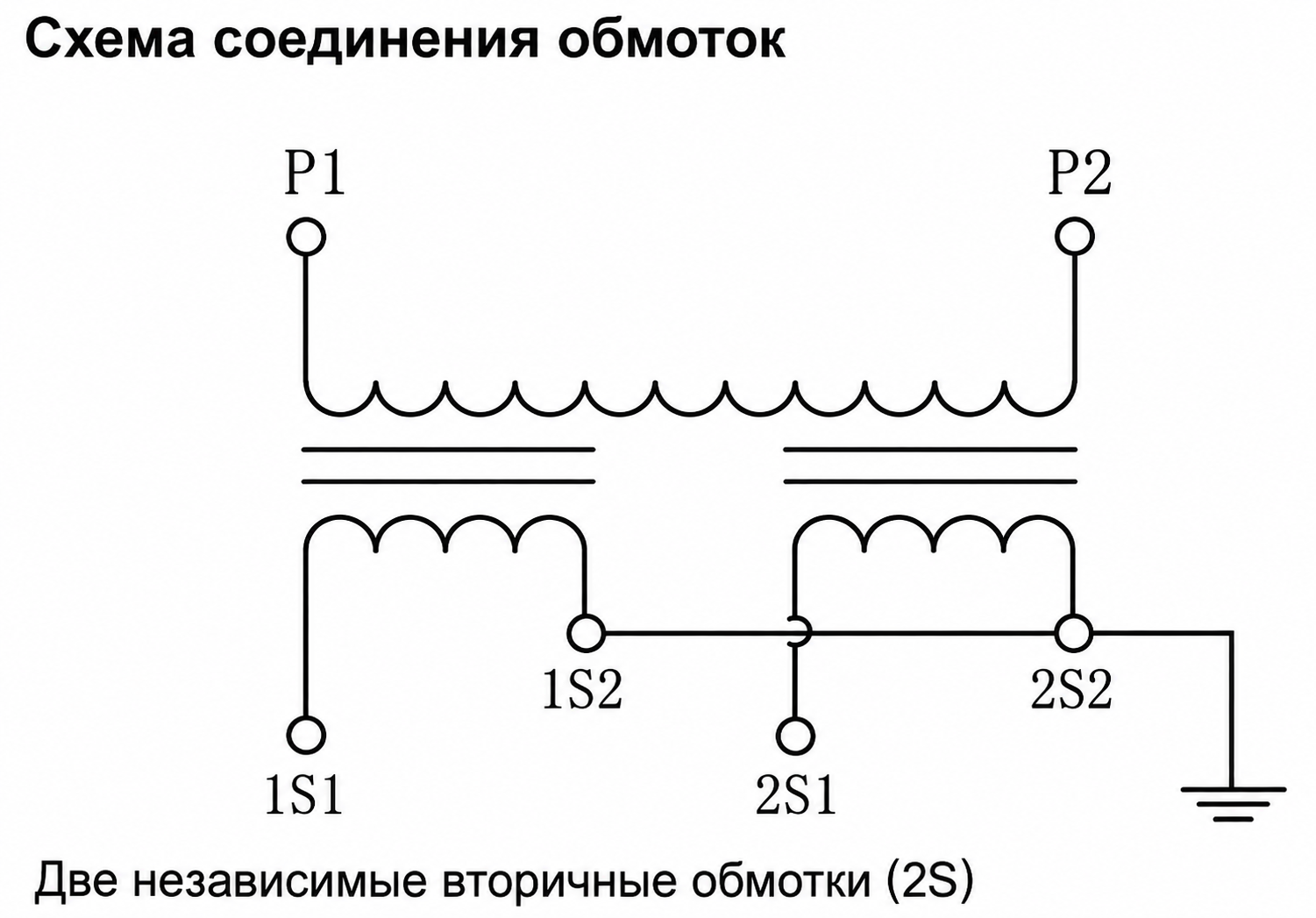

Обмотки и маркировка выводов
Трансформатор тока LZZBJ9-24/180b/2S предназначен для установки внутри помещений в составе КРУ 24 кВ. Он крепится через монтажные отверстия в основании (примерная длина — 300 мм) к несущей конструкции внутри шкафа. Шинные первичные выводы (P1/P2) в верхней части должны точно совмещаться с компоновкой основных шин КРУ. При проектировании шкафа необходимо обеспечить достаточные зазоры вокруг клеммной коробки вторичных цепей, точки заземления, зоны подключения индикатора напряжения и области открывания крышки клеммника для безопасного доступа и эксплуатации.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте LZZBJ9-24/180b/2S для компактных применений в КРУ 24 кВ внутренней установки, требующих две группы вторичных обмоток.
- Подтвердите совместимость с устройствами индикации напряжения, если требуется визуальная сигнализация наличия напряжения на шинах (требуется ≤3 вторичных сердечника).
- Проверьте класс напряжения — данная модель поддерживает системы 20 кВ, 22 кВ и 24 кВ с номинальным уровнем изоляции 24/65/125 кВ.
- Убедитесь, что габаритные размеры соответствуют конструкции КРУ, включая расстояние между шинными выводами, ширину корпуса и расположение монтажных отверстий.
- При заказе укажите выходной ток вторичной обмотки (1 А или 5 А), комбинацию классов точности для учета и защиты, а также номинальную нагрузку.
Часто задаваемые вопросы
Вопрос 1: Для каких применений оптимально подходит трансформатор тока LZZBJ9-24/180b/2S?
Он идеально подходит в качестве компактного шинного эпоксидного трансформатора тока 24 кВ внутренней установки с двумя группами вторичных обмоток, широко используется в КРУ среднего напряжения при ограниченном пространстве и необходимости совместимости с индикаторами напряжения.
Вопрос 2: Чем платформа 180b отличается от других платформ, таких как 185h и 220b?
Платформа 180b ориентирована на компактную интеграцию в панели и поддержку опциональной индикации напряжения. Платформа 185h фокусируется на упрощенной шинной компоновке, тогда как 220b предлагает более крупный корпус для размещения сложных конфигураций вторичных цепей.
Вопрос 3: Что означает «2S» в обозначении модели?
«2S» указывает на наличие двух отдельных групп вторичных обмоток — одна, как правило, предназначена для измерения или учета, другая — для функций релейной защиты, что обеспечивает двойное назначение в одном корпусе.
Вопрос 4: Можно ли установить индикатор напряжения на этот ТТ?
Да, индикатор напряжения может быть установлен при условии, что общее количество вторичных сердечников не превышает трех, а также при согласовании схемы подключения и получении технического утверждения по проекту.
Вопрос 5: На какие классы напряжения рассчитан данный трансформатор тока?
LZZBJ9-24/180b/2S предназначен для внутренней установки в системах 20 кВ, 22 кВ и 24 кВ с номинальным уровнем изоляции 24/65/125 кВ (промышленная частота/грозовой импульс).
Вопрос 6: Что необходимо проверить перед интеграцией этого ТТ в КРУ?
Перед производством подтвердите расстояние между шинными выводами, расположение монтажных отверстий основания, ширину корпуса ТТ, доступность клеммной коробки, место заземления, трассу вторичных проводов, возможность подключения индикатора напряжения и утвержденную схему подключения обмоток 2S.
Вопрос 7: Какие данные необходимы при оформлении заказа?
Укажите класс напряжения, коэффициент трансформации, выходной ток вторичной обмотки (1 А или 5 А), комбинацию классов точности 2S (например, 0,5/5P10), номинальную нагрузку на каждую обмотку, токи термической и динамической стойкости (Ith/Idyn), чертеж шины, необходимость индикатора напряжения, схему клемм и требуемые протоколы испытаний или сертификаты.
Часто задаваемые вопросы
Q1: Для каких КРУ подходит трансформатор LZZBJ9-24?
Устройство предназначено для комплектных распределительных устройств (КРУ) внутренней установки. Работает в сетях 20, 22 и 24 кВ при температуре от –5 до +40 °C.
Q2: Какие классы точности доступны для коммерческого учета?
Для учета электроэнергии выбирайте класс 0,2. Трансформатор поддерживает комбинации 0,2/0,2 и 0,2/0,5, обеспечивая высокую точность измерений. Уточняйте конфигурацию обмоток при заказе.
Q3: Какова стойкость к токам короткого замыкания?
Параметры термической и динамической стойкости зависят от номинального первичного тока. Значения для каждого диапазона подтверждаются заводскими испытаниями. Запросите таблицу с точными характеристиками для вашего проекта.
Q4: Какие ограничения по окружающей среде при эксплуатации?
Эксплуатация допускается только в закрытых помещениях без агрессивных газов, токопроводящей пыли и взрывоопасных сред. Необходимо исключить сильную вибрацию и аномальную конденсацию влаги.
Q5: Соответствует ли оборудование стандартам МЭК и ГОСТ?
Да, продукция соответствует стандартам ГОСТ Р/ГБ/T 20840.2-2014 и IEC 61869-2:2012. Полный пакет сертификатов и протоколов испытаний прилагается к каждой партии.
Q6: Можно ли заказать нестандартный первичный ток?
Базовый диапазон первичных токов составляет от 20 до 1250 А. Изготовление под нестандартные требования возможно по согласованию с заводом. Свяжитесь с отделом продаж для расчета.
