Přehled

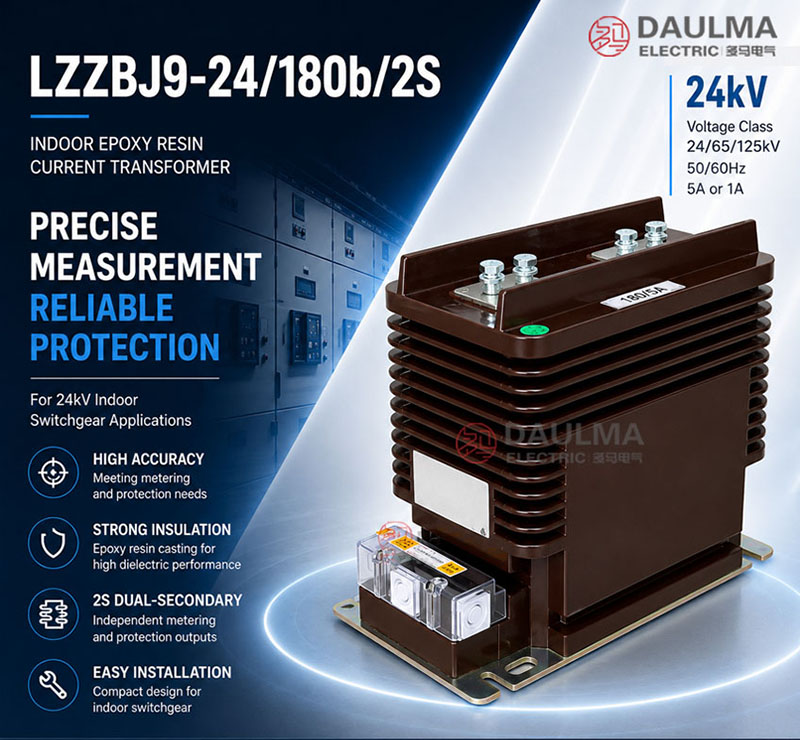

Proudový transformátor LZZBJ9-24/180b/2S je jednofázový, epoxidově zalité zařízení určené pro vnitřní použití v rozvaděčových systémech středního napětí 20 kV, 22 kV a 24 kV. Jeho plně uzavřené těleso z epoxidové pryskyřice zajišťuje vynikající mechanickou pevnost, odolnost proti vlhkosti a stabilní dielektrické vlastnosti za běžných provozních podmínek uvnitř budov.
Tento proudový transformátor se dvěma sekundárními vinutími podporuje standardní třídy přesnosti včetně 0,2; 0,5; 10P10; 10P15; 5P10 a 5P20, což jej činí vhodným pro aplikace vyžadující současně měření i ochranné funkce. Běžně se používá v distribučních trafostanicích, průmyslových rozvaděčích středního napětí a kompaktních vývodových polích, kde je požadována úsporná integrace měření, ochrany a volitelné indikace přítomnosti napětí. Konstrukce splňuje normy IEC pro zařízení třídy 24 kV.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Napěťová třída | 20 kV / 22 kV / 24 kV |
| Jmenovitá izolační úroveň | 24/65/125 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Primární proud | Dle standardních převodových poměrů (např. 100–3000 A) |
| Sekundární proud | 5 A nebo 1 A |
| Konfigurace sekundáru | 2S (dvě nezávislá vinutí) |
| Třídy přesnosti | 0,2; 0,5; 10P10; 10P15; 5P10; 5P20 |
| Izolační prostředek | Epoxidová pryskyřice (suchý typ) |
| Fáze | Jednofázový |
| Způsob instalace | Typ na sběrnicový přívod, vnitřní rozvaděč |
| Provozní podmínky | Vnitřní prostředí |
| Volba indikace přítomnosti napětí | Dostupná, pokud ≤3 sekundární jádra |
Označení modelu
- L: Proudový transformátor
- Z: Typ pro vnitřní montáž / odkaz na sloupkovou konstrukci
- ZB: Série proudových transformátorů z epoxidové pryskyřice
- J: Odkaz na zesílenou nebo strukturální konstrukci
- 9: Pořadové označení konstrukce / platforma produktu
- 24: Maximální napěťová třída zařízení 24 kV
- 180b: Kód šířky a konstrukce této kompaktní platformy
- 2S: Dvě skupiny sekundárních vinutí
Konstrukce
Proudový transformátor LZZBJ9-24/180b/2S má robustní, plně uzavřené těleso z epoxidové pryskyřice, které zajišťuje vysokou mechanickou stabilitu a spolehlivé izolační vlastnosti ve vnitřním prostředí. Primární obvod je realizován jako svorkovnice na sběrnicový přívod umístěná nahoře (P1/P2), což umožňuje přímou integraci do sběrnicových systémů rozvaděčů bez potřeby dodatečných konektorů. Sekundární vinutí jsou umístěna v dolní svorkovnici, která usnadňuje připojení k elektroměrům, relé nebo monitorovacím zařízením.
Uvnitř jsou magnetické jádro a vinutí vakuumově zalita do cykloalifatické epoxidové pryskyřice, která poskytuje vynikající odolnost proti povrchovému průrazu, tepelnou odolnost a ochranu proti vlhkosti a znečištění. Tato suchá, bezúdržbová konstrukce eliminuje potřebu olejové nebo plynové izolace, čímž zvyšuje bezpečnost a zjednodušuje montáž v omezených prostorech vnitřních rozvaděčů.
Technické parametry
Provozní podmínky
- Instalace: vnitřní prostředí
- Jmenovité napětí: systémy třídy 20 kV, 22 kV a 24 kV
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Okolní teplota: -5 °C až +40 °C
- Prostředí instalace: musí být bez silného vibrací, vodivého prachu, korozivních plynů, výbušných látek a abnormální kondenzace.
Technické parametry
Proudový transformátor LZZBJ9-24/180b/2S je epoxidově izolovaný vnitřní proudový transformátor určený pro systémy třídy 20 kV, 22 kV a 24 kV. Provozuje se v rozsahu okolní teploty -5 °C až +40 °C a splňuje normy GB/T 20840.2-2014 a IEC 61869-2:2012. Zařízení podporuje primární proudy od 20 A do 1250 A (rozšířitelné dle dohody) se dvěma sekundárními vinutími pro kombinované měřicí a ochranné aplikace.
| Typ | Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výkon (VA) |
Krátkodobý tepelný proud (kA/1s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|---|
| LZZB9-24/180b/2S | 20, 30, 40, 50, 75, 100, 150 |
0,2/0,2 0,2/0,5 0,2/10P10 0,5/10P10 0,2/10P15 0,5/10P15 |
10/10 10/10 10/15 10/15 10/10 10/10 |
150 I1n | 375 I1n |
| 200 | 31,5 | 80 | |||
| 300, 400, 500 | 45 | 112,5 | |||
| 600, 800 | 0,2/0,2 0,2/0,5 0,2/10P10 0,5/10P10 0,2/10P15 0,5/10P15 |
15/15 15/20 10/20 15/20 10/15 15/15 |
63 | 130 | |
| 1000, 1500, 1250 | 80 | 160 | |||
| 1000, 1500, 1250 | 80 | 160 |
Poznámka:
Pokud požadavky uživatele přesahují výše uvedené rozsahy, mohou být předmětem dohody mezi výrobcem a kupujícím.
Instalace a zapojení
Montážní schéma
Vinutí a označení svorek
Proudový transformátor LZZBJ9-24/180b/2S je určen pro vnitřní montáž do rozvaděčů 24 kV. Upevňuje se pomocí montážních otvorů v základně (přibližně 300 mm délky) na nosnou konstrukci uvnitř rozvaděče. Svorky primárního obvodu na sběrnicový přívod (P1/P2) nahoře musí přesně odpovídat uspořádání hlavní sběrnice rozvaděče. Při návrhu rozvaděče je nutné zajistit dostatečnou vůli kolem svorkovnice sekundáru, uzemňovacího bodu, oblasti zapojení indikace přítomnosti napětí a otevíracího prostoru krytu svorek, aby byl zajištěn bezpečný přístup a provoz.
Výběr a časté otázky
Průvodce výběrem
- Vyberte LZZBJ9-24/180b/2S pro kompaktní aplikace 24 kV uvnitř budov, kde jsou vyžadována dvě sekundární vinutí.
- Potvrďte kompatibilitu s indikátorem přítomnosti napětí, pokud je potřeba vizuální signalizace živých sběrnic (vyžaduje ≤3 sekundární jádra).
- Ověřte napěťovou třídu – tento model podporuje systémy 20 kV, 22 kV a 24 kV s jmenovitou izolační úrovní 24/65/125 kV.
- Zkontrolujte, zda fyzické rozměry odpovídají návrhu rozvaděče, včetně rozteče svorek sběrnice, šířky tělesa a uspořádání montážních otvorů.
- Při objednávce specifikujte sekundární proud (1 A nebo 5 A), kombinaci tříd přesnosti pro měření a ochranu a jmenovitou zátěž.
Často kladené otázky
Otázka 1: Pro jakou aplikaci je proudový transformátor LZZBJ9-24/180b/2S ideální?
Je ideální jako kompaktní jednofázový proudový transformátor 24 kV pro vnitřní montáž na sběrnici s epoxidovou izolací a dvěma sekundárními vinutími, běžně používaný v rozvaděčích středního napětí, kde je omezen prostor a je požadována kompatibilita s indikací přítomnosti napětí.
Otázka 2: Čím se liší platforma 180b od jiných platforem, jako jsou 185h a 220b?
Platforma 180b klade důraz na kompaktní integraci do rozvaděče a volitelnou podporu indikace přítomnosti napětí. Naopak platforma 185h se zaměřuje na zjednodušené uspořádání pro sběrnicový přívod, zatímco 220b nabízí větší rám pro složitější sekundární konfigurace.
Otázka 3: Co znamená „2S“ v označení modelu?
„2S“ označuje dvě samostatné skupiny sekundárních vinutí – jedno obvykle nastavené pro měření a druhé pro ochranné funkce – což umožňuje dvojí využití v jednom tělese.
Otázka 4: Lze k tomuto proudovému transformátoru připojit indikátor přítomnosti napětí?
Ano, indikátor přítomnosti napětí lze přidat za předpokladu, že celkový počet sekundárních jader nepřesáhne tři, a za podmínky schválení projektového zapojení a technického posouzení.
Otázka 5: Pro jaká systémová napětí je tento proudový transformátor určen?
LZZBJ9-24/180b/2S je navržen pro vnitřní použití v systémech 20 kV, 22 kV a 24 kV se standardní izolační úrovní 24/65/125 kV (napětí při průmyslové frekvenci/bleskový impuls).
Otázka 6: Co je třeba ověřit před integrací tohoto proudového transformátoru do rozvaděče?
Před výrobou potvrďte rozteč svorek sběrnice, montážní otvory v základně, šířku tělesa transformátoru, přístupnost svorkovnice, umístění uzemňovacího bodu, trasu sekundárního zapojení, proveditelnost zapojení indikace přítomnosti napětí a schválený zapojovací diagram pro konfiguraci 2S.
Otázka 7: Jaké údaje jsou vyžadovány při objednávce?
Uveďte napěťovou třídu, převodový poměr primárního a sekundárního proudu, sekundární proud (1 A nebo 5 A), kombinaci tříd přesnosti pro 2S (např. 0,5/5P10), jmenovitou zátěž na vinutí, tepelnou a dynamickou zkratovou odolnost (Ith/Idyn), výkres sběrnice, požadavek na indikaci přítomnosti napětí, svorkový diagram a případně požadované zkušební protokoly nebo certifikáty.
Frequently Asked Questions
Q1: Lze tento 24kV transformátor použít v 22kV rozvodnách?
Ano, je plně kompatibilní se systémy 20 kV, 22 kV i 24 kV. Jedná se o vnitřní epoxidový proudový transformátor. Pro potvrzení konkrétního projektu kontaktujte naše obchodní oddělení.
Q2: Jakou zkratovou odolnost má při proudu 200 A?
Při jmenovitém proudu 200 A dosahuje tepelný zkratový proud 31,5 kA/1s. U nižších proudů je odolnost 150× I1n tepelně a 375× I1n dynamicky. Pro ověření vaší aplikace nás kontaktujte.
Q3: Které třídy přesnosti zvolit pro měření a ochranu?
Nabízíme kombinace jako 0,2/0,5 pro měření nebo 0,2/10P10 a 0,5/10P15 pro ochranu. Zařízení má dvě nezávislá sekundární vinutí. Přesnou konfiguruci specifikujte při objednávce.
Q4: Jaké jsou požadavky na instalační prostředí?
Instalace probíhá výhradně ve vnitřním prostředí bez silných vibrací a vodivého prachu. Provozní teplota okolí se musí pohybovat mezi -5 °C a +40 °C. Před montáží zkontrolujte podmínky v rozvodně.
Q5: Jsou transformátory certifikovány podle norem IEC 61869-2?
Ano, zařízení splňuje normy IEC 61869-2:2012 a GB/T 20840.2-2014. Certifikáty a protokoly z továrních zkoušek jsou k dispozici pro každou dodávku. Kopie dokumentů vyžádejte u vašeho obchodního zástupce.
Q6: Jakým způsobem lze rozšířit primární proud nad 1250 A?
Standardní rozsah je 20 A až 1250 A. Rozšíření nad tuto hodnotu je možné po individuální dohodě s výrobcem. Pro poptávku atypických parametrů kontaktujte naše technické oddělení.
