نظرة عامة
يُعد محول التيار LZZBJ9-24/220b/2S محولاً داخليًا أحادي الطور من نوع الإيبوكسي المصبوب، ومصممًا لأنظمة التوزيع متوسطة الجهد بجهد 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز بهيكل خارجي مغلق بالكامل من راتنج الإيبوكسي مع عزل خارجي مُضلّع، مما يوفر أداءً عازلًا قويًا واستقرارًا ميكانيكيًا في أنظمة التيار المتردد الداخلية التي تعمل بتردد 50 هرتز أو 60 هرتز.
يدعم هذا المحول ذو الملفين الثانويين (2S) تيارات ثانوية قياسية تبلغ 5 أمبير أو 1 أمبير، ويقدّم تركيبات دقة مثل 0.2S/0.5 و0.2/0.5 و0.2S/5(10)P10. وقد تم تصميمه خصيصًا للتطبيقات التي تتطلب ملفًا واحدًا للقياس/القياسات وملفًا آخر للحماية—وهو مثالي للوحات التغذية القياسية وخزانات القياس ودوائر حماية المرحلات في محطات التحويل الكهربائية وأنظمة التوزيع الصناعية المتوافقة مع معايير IEC.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 20kV / 22kV / 24kV |
| مستوى العزل المقنن | 24/65/125kV |
| التردد | 50Hz أو 60Hz |
| التيار الثانوي | 5A أو 1A |
| تكوين الملف الثانوي | 2S (ملفان ثانويان) |
| فئات دقة القياس | 0.2S، 0.2، 0.5 |
| فئات دقة الحماية | 5P10، 10P10، 5(10)P20 |
| الطور | أحادي الطور |
| بيئة التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| التطبيق | القياس، القياسات، حماية المرحلات |
| الهيكل | مغلق بالكامل مع عزل مضلّع |
البناء
يتميز محول التيار LZZBJ9-24/220b/2S بهيكل مونوليتيكي مغلق بالكامل من راتنج الإيبوكسي المصبوب، يحيط بالموصل الأولي والنواة المغناطيسية والملفات الثانوية. يوفّر هذا البناء مقاومة ممتازة للرطوبة وقوة عازلة عالية واستقرارًا ميكانيكيًا طويل الأمد في ظروف التشغيل الداخلية. كما يتضمّن السطح الخارجي تصميم عزل مضلّع لزيادة المسافة الزاحفة وتحسين الأداء في البيئات الملوثة النموذجية لمعدات التوزيع الداخلية. جميع الأجزاء الحية مختومة تمامًا داخل مصفوفة الراتنج، مما يمنع تعرضها للهواء المحيط والملوثات. ويتضمن صندوق الأطراف مدمجًا في الهيكل المصبوب، ليوفّر توصيلات آمنة وسهلة الوصول للدائرتين الثانويتين المستقلتين—إحداهما عادةً مخصصة للقياس أو القياسات، والأخرى لوظائف حماية المرحلات.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع متوسطة الجهد داخلية
- الجهد المقنن: أنظمة فئة 20kV و22kV و24kV
- التردد المقنن: 50Hz أو 60Hz
- درجة حرارة المحيط: الحد الأقصى +40°م، الحد الأدنى -5°م، ومتوسط يومي لا يتجاوز +30°م
- الظروف الجوية: بدون تلوث شديد أو غبار موصل أو غازات مسببة للتآكل أو تكاثف غير طبيعي
- متطلبات الارتفاع والرطوبة ومستوى التلوث والزلازل: يجب تأكيدها وفقًا للمواصفات الخاصة بالمشروع.
المعايير الفنية
محول التيار LZZBJ9-24/220b/2S هو محول تيار داخلي من راتنج الإيبوكسي المصبوب، مصمم لأنظمة فئة 20kV و22kV و24kV. يعمل ضمن نطاق درجة حرارة محيط من -5°م إلى +40°م، ويلتزم بمعايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعم تصنيفات تيار أولي من 20A إلى 3150A.
| التيار الأولي المقنن (A) |
تركيب فئات الدقة |
القدرة الخارجة المقننة (VA) | التيار الحراري المقنن للتحمل القصير (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0.2S/0.5 0.2/0.5 0.2(S)/5(10)P10 0.5(S)/5(10)P10 0.2(S)/5(10)P10 0.5(S)/5(10)P10 |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31.5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 15 | 20 | 30 | 20 | 100 | 160 | |
التركيب والتوصيلات

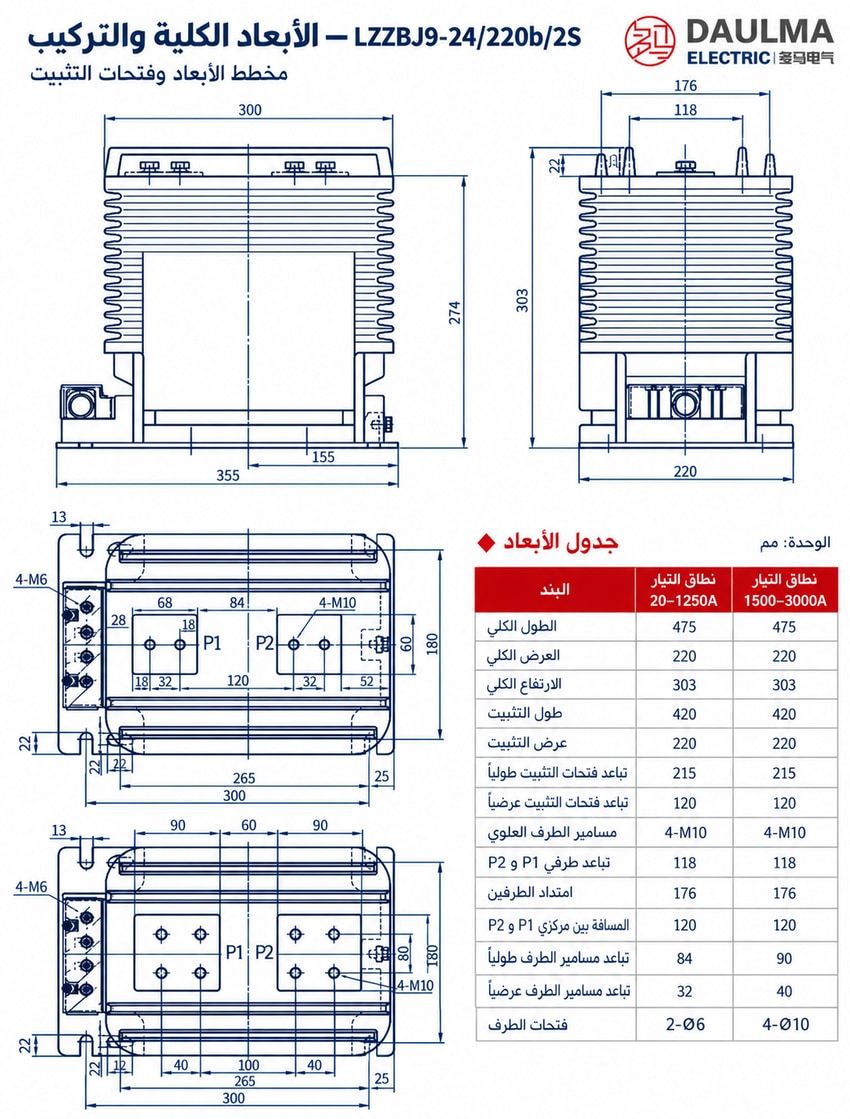

الأبعاد الكلية والتركيب
تم تصميم محول التيار الداخلي LZZBJ9-24/220b/2S من راتنج الإيبوكسي المصبوب للتركيب داخل معدات التوزيع بجهد 24 كيلوفولت باستخدام فتحات التثبيت الأساسية المعتمدة. تأكد من المحاذاة الصحيحة للأطراف الأولية، وتوصيلات القضبان الموصلة، ووصول الأطراف الثانوية أثناء التجميع. تحقق من جميع المسافات البُعدية—بما في ذلك المسافة العازلة ومساحة الصيانة—قبل إتمام تخطيط معدات التوزيع.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر محول التيار LZZBJ9-24/220b/2S للتطبيقات الداخلية لأنظمة التوزيع بجهد 20–24 كيلوفولت التي تتطلب محولات تيار ذات ملفين ثانويين.
- اختر النسخة 2S عندما يحتاج تصميمك إلى ملف واحد للقياس (مثل فئة 0.2S أو 0.5) وآخر للحماية (مثل 5P10 أو 10P10).
- تأكد من أن نظامك يعمل داخليًا—فمحول التيار هذا من نوع الإيبوكسي المصبوب غير مصنّف للاستخدام الخارجي دون تأكيد خاص.
- تحقق من توافق الجهد: الوحدة مصنّفة لمستويات عزل 24/65/125kV وتدعم أنظمة 20kV و22kV و24kV.
- حدّد فئات الدقة المطلوبة، والتيار الثانوي (1A أو 5A)، والحمل (burden)، وتصنيفات تحمل القصر (Ith/Idyn) عند الطلب.
- راجع التفاصيل الميكانيكية قبل التصنيع، بما في ذلك تخطيط الأطراف الأولية، وأبعاد التثبيت، واتجاه صندوق الأطراف الثانوية.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار 24 كيلوفولت في أنظمة 22 كيلوفولت؟
نعم، مصمم لأنظمة فئة 20 و22 و24 كيلوفولت. يعمل كجهاز داخلي بدرجة حرارة محيط تصل إلى 40°م. يرجى تأكيد مواصفات المشروع للتثبيت.
Q2: أي فئة دقة مناسبة لعدادات قياس الطاقة؟
اختر فئة الدقة 0.2S أو 0.5S لأغراض القياس والفوترة. يضمن دقة عالية ضمن نطاق التيار المقنن وفق معيار IEC 61869. يُفضل تأكيد الحمل المتصل.
Q3: كيف يتم التحقق من قدرة التحمل للتيار القصير؟
تعتمد القدرة الحرارية والديناميكية على التيار الأولي المقنن الذي يصل إلى 3150 أمبير. يجب تحديد متطلبات النظام للتأكد من مطابقة المواصفات الفنية.
Q4: ما هو النطاق المتاح للتيار الأولي المقنن؟
يدعم المحول تيارات أولية تتراوح بين 20 أمبير و3150 أمبير. يمكن تخصيص النسبة حسب متطلبات المشروع، يرجى التواصل للتفاصيل.
Q5: ما هي المعايير الدولية التي يتوافق معها هذا المحول؟
يلتزم المحول بمعايير IEC 61869-1/-2 وGB/T 20840.1/.2. يتم تصنيعه من راتنج الإيبوكسي المصبوب لضمان العزل الداخلي الآمن.
Q6: ما هي الظروف البيئية المطلوبة للتركيب الداخلي؟
يجب التركيب في معدات توزيع خالية من التلوث الشديد أو الغازات المسببة للتآكل. لا يصلح للتركيب في الخارج أو البيئات الرطبة غير المحمية.
