Обзор
Трансформатор тока LZZBJ9-24/220b/2S — однополюсный, эпоксидный литой трансформатор тока для внутренней установки, предназначенный для распределительных устройств среднего напряжения классов 20 кВ, 22 кВ и 24 кВ. Корпус полностью герметизирован эпоксидной смолой с ребристой внешней изоляцией, что обеспечивает высокую диэлектрическую прочность и механическую устойчивость в сетях переменного тока частотой 50 Гц или 60 Гц.
Данный ТТ с двумя вторичными обмотками (2S) поддерживает стандартные вторичные токи 5 А или 1 А и предлагает комбинации классов точности: 0,2S/0,5, 0,2/0,5 и 0,2S/5(10)P10. Конструкция оптимизирована для применения одной обмотки на измерение/учёт и второй — на защиту, что делает его идеальным решением для фидерных ячеек, шкафов учёта и цепей релейной защиты на подстанциях и в промышленных распределительных системах, соответствующих стандартам МЭК.
Основные номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения | 20 кВ / 22 кВ / 24 кВ |
| Номинальный уровень изоляции | 24/65/125 кВ |
| Частота | 50 Гц или 60 Гц |
| Вторичный ток | 5 А или 1 А |
| Конфигурация вторичной обмотки | 2S (две вторичные обмотки) |
| Классы точности для измерений | 0,2S, 0,2, 0,5 |
| Классы точности для защиты | 5P10, 10P10, 5(10)P20 |
| Фазность | Однофазный |
| Условия установки | Внутренняя установка |
| Материал изоляции | Эпоксидная литая смола |
| Применение | Учёт, измерения, релейная защита |
| Конструкция | Полностью герметичная с ребристой изоляцией |
Конструкция
Трансформатор тока LZZBJ9-24/220b/2S выполнен в виде монолитного корпуса из эпоксидной литой смолы, полностью герметизирующего первичный проводник, магнитопровод и вторичные обмотки. Такая конструкция обеспечивает отличную влагостойкость, высокую электрическую прочность и долговременную механическую стабильность при эксплуатации внутри помещений. Внешняя поверхность имеет ребристую структуру изоляции, увеличивающую длину пути утечки и повышающую устойчивость к загрязнению в типовых условиях распределительных устройств. Все токоведущие части полностью запечатаны в эпоксидной матрице, исключая контакт с окружающей средой и загрязнениями. Клеммная коробка интегрирована в литой корпус, обеспечивая надёжные и удобные соединения для двух независимых вторичных цепей — одна обычно используется для измерений или учёта, другая — для функций релейной защиты.
Технические параметры
Условия эксплуатации
- Место установки: внутренние распределительные устройства среднего напряжения
- Номинальное напряжение: системы классов 20 кВ, 22 кВ и 24 кВ
- Номинальная частота: 50 Гц или 60 Гц
- Температура окружающей среды: макс. +40 °C, мин. –5 °C, среднесуточная не выше +30 °C
- Атмосферные условия: отсутствие сильного загрязнения, токопроводящей пыли, коррозионных газов и аномальной конденсации
- Высота над уровнем моря, влажность, степень загрязнения и сейсмические требования: должны быть согласованы в соответствии с техническим заданием проекта.
Технические параметры
Трансформатор тока LZZBJ9-24/220b/2S — эпоксидный литой для внутренней установки, предназначенный для систем классов 20 кВ, 22 кВ и 24 кВ. Диапазон рабочих температур окружающей среды: от –5 °C до +40 °C. Соответствует стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/.2. Номинальные первичные токи — от 20 А до 3150 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) | Номинальный термический ток короткого замыкания (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0,2S/0,5 0,2/0,5 0,2(S)/5(10)P10 0,5(S)/5(10)P10 0,2(S)/5(10)P10 0,5(S)/5(10)P10 |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31,5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 15 | 20 | 30 | 20 | 100 | 160 | |
Установка и подключение

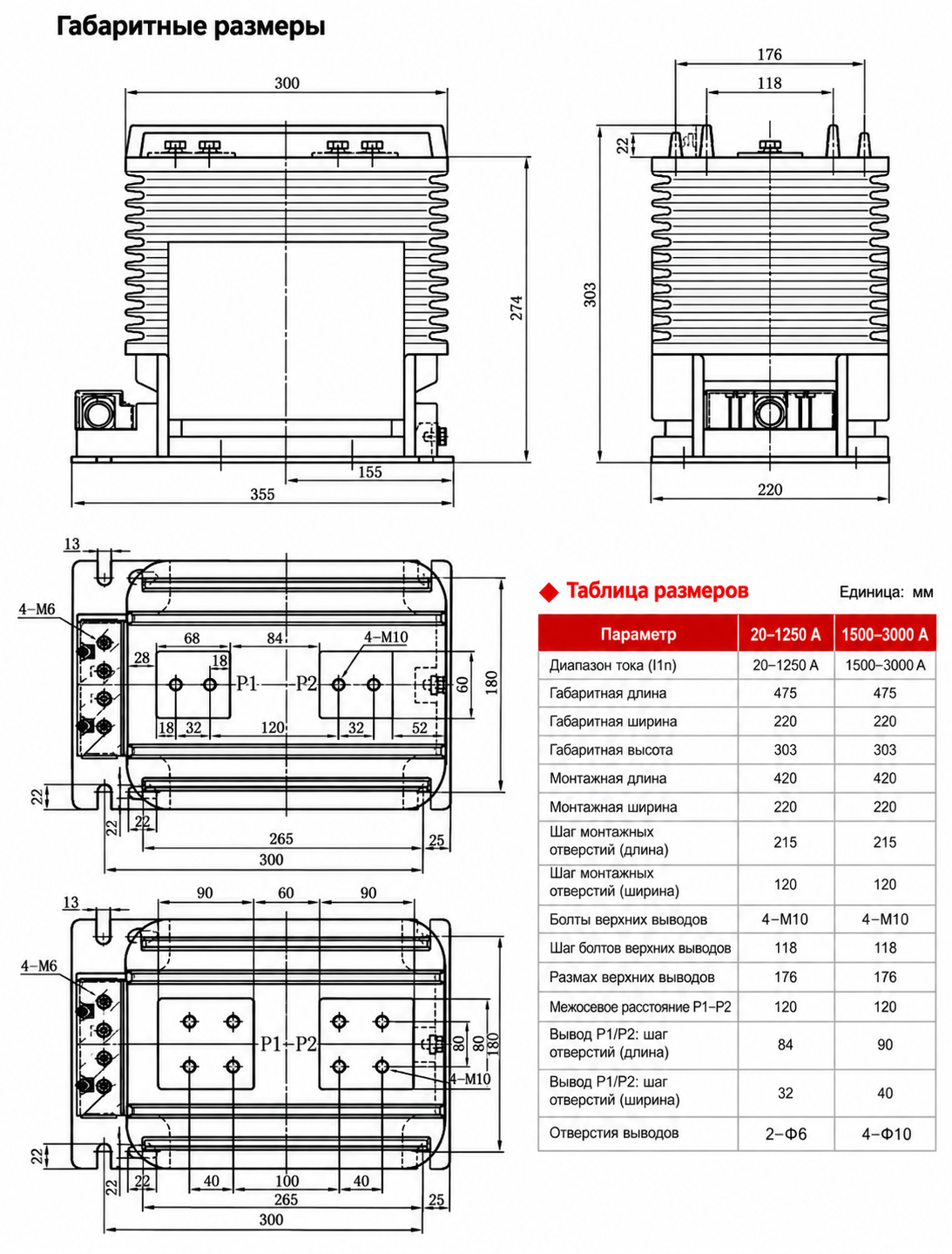

Схема установки
Эпоксидный литой трансформатор тока LZZBJ9-24/220b/2S для внутренней установки предназначен для монтажа в распределительных устройствах 24 кВ с использованием стандартных отверстий под крепёжное основание. При сборке обеспечьте правильное выравнивание первичных выводов, подключение к шинам и доступ к вторичным клеммам. Перед окончательным утверждением компоновки распределительного устройства проверьте все габаритные зазоры, включая изоляционные расстояния и пространство для обслуживания.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте LZZBJ9-24/220b/2S для распределительных устройств 20–24 кВ с внутренней установкой, где требуются трансформаторы тока с двумя вторичными обмотками.
- Используйте исполнение 2S, если в проекте необходима одна обмотка для учёта (например, класс 0,2S или 0,5) и другая — для защиты (например, 5P10 или 10P10).
- Убедитесь, что оборудование устанавливается внутри помещения — данный эпоксидный ТТ не предназначен для наружной установки без специального подтверждения.
- Проверьте совместимость по напряжению: изделие рассчитано на уровень изоляции 24/65/125 кВ и подходит для систем 20 кВ, 22 кВ и 24 кВ.
- При заказе укажите требуемые классы точности, вторичный ток (1 А или 5 А), нагрузку и номинальные значения термической и динамической стойкости к току КЗ (Ith/Idyn).
- Перед изготовлением распределительного устройства уточните механические параметры: расположение первичных выводов, габариты крепления и ориентацию клеммной коробки вторичных цепей.
Часто задаваемые вопросы
Вопрос 1: Для каких применений предназначен трансформатор тока LZZBJ9-24/220b/2S?
Он разработан как эпоксидный двухобмоточный трансформатор тока на 24 кВ для внутренней установки в распределительных устройствах, используемый в цепях учёта и релейной защиты.
Вопрос 2: Чем модель 2S отличается от версии 4S?
Модель 2S имеет две вторичные обмотки — оптимально для базового учёта и защиты, тогда как версия 4S предоставляет четыре независимые обмотки для сложных систем, требующих нескольких выходов для релейной защиты, учёта или резервной защиты.
Вопрос 3: Можно ли устанавливать этот ТТ на открытом воздухе?
Нет. Трансформатор тока LZZBJ9-24/220b/2S предназначен только для внутренней установки и должен монтироваться внутри распределительных устройств или шкафов, если специально не подтверждено наличие наружного исполнения.
Вопрос 4: В каких сетях напряжения можно использовать данный трансформатор тока?
Он подходит для внутренних систем напряжением 20 кВ, 22 кВ и 24 кВ с номинальным уровнем изоляции 24/65/125 кВ.
Вопрос 5: Какие классы точности доступны для исполнения 2S?
Типовые комбинации классов точности включают 0,2S, 0,2, 0,5 для измерений и 5P10, 10P10 или 5(10)P20 для защиты, в зависимости от требований проекта и назначения обмоток.
Вопрос 6: Что необходимо проверить перед изготовлением распределительного устройства?
Подтвердите расположение первичных выводов, габариты крепления, схему коэффициента трансформации, направление клеммной коробки вторичных цепей, схему подключения 2S, зазоры до шин и место заземления.
Вопрос 7: Какие данные нужны при оформлении заказа?
Укажите класс напряжения, коэффициент трансформации, вторичный ток (1 А или 5 А), комбинацию классов точности для 2S, номинальную нагрузку, термическую и динамическую стойкость к току КЗ (Ith/Idyn), чертёж выводов, схему крепления и необходимые протоколы испытаний или сертификаты.
Часто задаваемые вопросы
Q1: Можно ли устанавливать этот трансформатор тока на улице?
Нет, данная модель предназначена исключительно для внутренней установки в распределительные устройства. Эксплуатация допускается при температуре от –5 до +40 °C в условиях отсутствия токопроводящей пыли.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется обмотка класса 0,2S. Она обеспечивает высокую точность измерений в диапазоне от 5 до 120% номинального тока согласно стандарту МЭК 61869-2.
Q3: Как проверить стойкость к токам короткого замыкания?
Номинальный термический и динамический ток короткого замыкания зависят от значения первичного тока и указываются в таблице технических параметров. Точные значения для вашего проекта запрашивайте у инженеров.
Q4: Каким стандартам соответствует данное оборудование?
Трансформаторы тока LZZBJ9-24 соответствуют международным стандартам МЭК 61869-1 и МЭК 61869-2, а также ГОСТ Р МЭК 61869. Наличие конкретных сертификатов для вашего региона уточняется при заказе.
Q5: Допускается ли изготовление трансформатора с нестандартным первичным током?
Стандартный диапазон номинальных первичных токов составляет от 20 А до 3150 А. Изготовление под нестандартные параметры возможно по согласованию с заводом-изготовителем. Отправьте техническое задание для расчета.
Q6: Для каких систем напряжения подходит эта модель?
Эпоксидный трансформатор тока LZZBJ9-24 разработан для систем классов номинального напряжения 20 кВ, 22 кВ и 24 кВ. Частота сети может составлять 50 Гц или 60 Гц.
Q7: Какие ограничения по высоте над уровнем моря?
Стандартные условия эксплуатации не регламентируют жестких ограничений по высоте в базовой спецификации. Требования к высоте, влажности и сейсмике согласовываются индивидуально. Уточняйте параметры для вашего объекта.
Q8: Где применяется данный тип измерительного оборудования?
Оборудование применяется во внутренних распределительных устройствах среднего напряжения для измерения тока и защиты цепей. Подходит для комплектных трансформаторных подстанций и промышленных объектов.
