Огляд

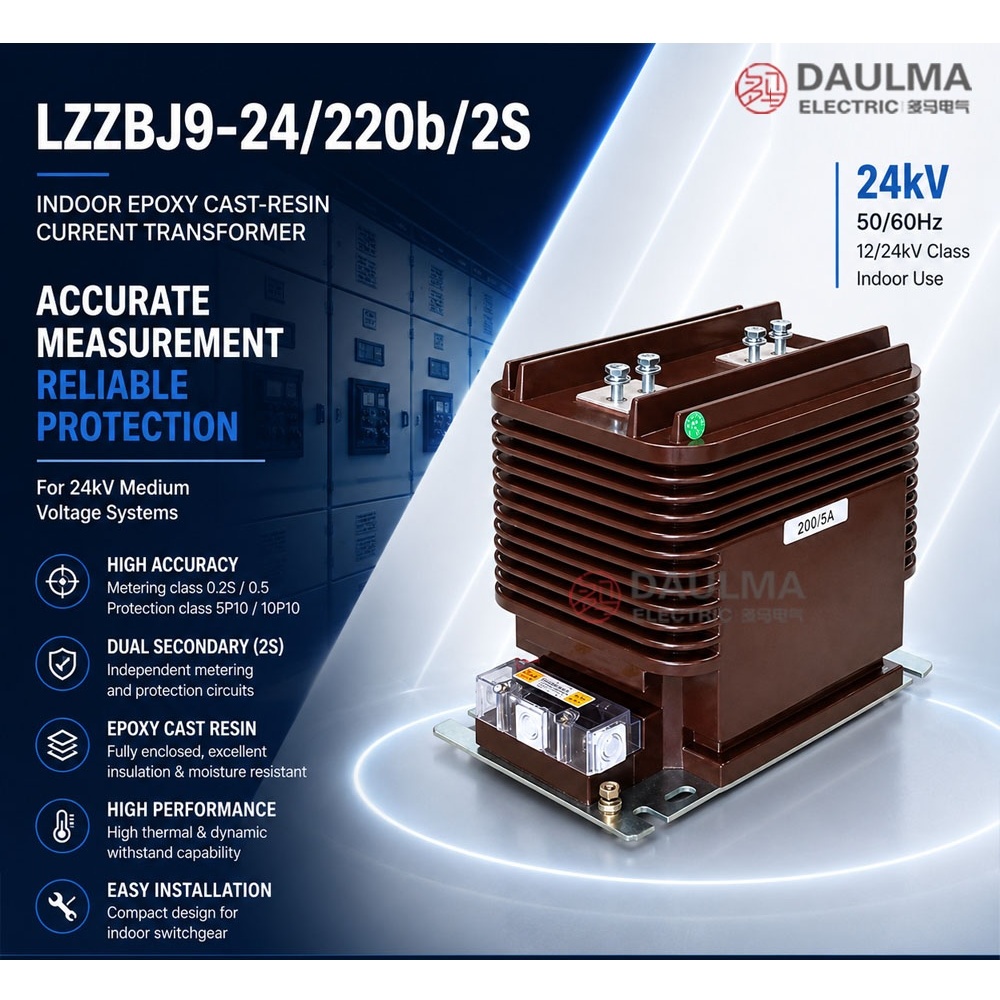

Струмовий трансформатор LZZBJ9-24/220b/2S — це однфазний епоксидний литий струмовий трансформатор для внутрішньої установки, призначений для розподільних пристроїв середньої напруги класу 20 кВ, 22 кВ та 24 кВ. Він має повністю герметичний корпус із епоксидної смоли з ребристою зовнішньою ізоляцією, що забезпечує високі діелектричні властивості та механічну стійкість у внутрішніх мережах змінного струму з частотою 50 Гц або 60 Гц.
Цей двохобмотковий (2S) струмовий трансформатор підтримує стандартні вторинні струми 5 А або 1 А і пропонує комбінації класів точності, такі як 0,2S/0,5, 0,2/0,5 та 0,2S/5(10)P10. Він розроблений для застосувань, де потрібна одна обмотка для обліку/вимірювання та одна обмотка для захисту — ідеальний варіант для типових фідерних шаф, шаф обліку та схем релейного захисту на підстанціях енергосистем та у промислових розподільних системах, що відповідають стандартам МЕК.
Основні номінальні характеристики
| Параметр | Номінал |
|---|---|
| Клас напруги | 20 кВ / 22 кВ / 24 кВ |
| Номінальний рівень ізоляції | 24/65/125 кВ |
| Частота | 50 Гц або 60 Гц |
| Вторинний струм | 5 А або 1 А |
| Конфігурація вторинної обмотки | 2S (двохобмоткова) |
| Класи точності для обліку | 0,2S, 0,2, 0,5 |
| Класи точності для захисту | 5P10, 10P10, 5(10)P20 |
| Фаза | Однофазний |
| Умови установки | Внутрішні приміщення |
| Матеріал ізоляції | Епоксидна лиття |
| Застосування | Облік, вимірювання, релейний захист |
| Конструкція | Повністю герметична з ребристою ізоляцією |
Конструкція
Трансформатор LZZBJ9-24/220b/2S має монолітний, повністю герметичний корпус із епоксидної смоли, у якому розміщені первинний провідник, магнітопровід та вторинні обмотки. Така конструкція забезпечує відмінну стійкість до вологи, високу діелектричну міцність і довготривалу механічну стабільність у умовах внутрішньої експлуатації. Зовнішня поверхня має ребристу ізоляцію для збільшення шляху витікання та покращення характеристик у забруднених умовах типових внутрішніх розподільних пристроїв. Усі живі частини повністю герметизовані в епоксидній матриці, що виключає контакт із навколишнім повітрям та забруднювачами. Клемна коробка інтегрована в литий корпус, забезпечуючи надійні та доступні з’єднання для двох незалежних вторинних кіл — одне зазвичай призначене для обліку або вимірювання, а інше — для функцій релейного захисту.
Технічні параметри
Умови експлуатації
- Місце установки: внутрішні розподільні пристрої середньої напруги
- Номінальна напруга: системи класу 20 кВ, 22 кВ та 24 кВ
- Номінальна частота: 50 Гц або 60 Гц
- Температура навколишнього середовища: максимум +40 °C, мінімум –5 °C, добова середня температура не перевищує +30 °C
- Атмосферні умови: відсутність сильного забруднення, провідного пилу, корозійних газів або надмірної конденсації
- Висота над рівнем моря, вологість, ступінь забруднення та сейсмічні вимоги: мають бути підтверджені згідно з технічним завданням проекту.
Технічні параметри
Струмовий трансформатор LZZBJ9-24/220b/2S — це епоксидний литий струмовий трансформатор для внутрішньої установки, призначений для систем класу 20 кВ, 22 кВ та 24 кВ. Він працює в діапазоні температур навколишнього середовища від –5 °C до +40 °C, відповідає стандартам IEC 61869-1/-2 та GB/T 20840.1/.2 і підтримує номінальні первинні струми від 20 А до 3150 А.
| Номінальний первинний струм (А) |
Комбінація класів точності |
Номінальне навантаження (В·А) | Номінальний термічний струм короткого замикання (кА/1 с) |
Номінальний динамічний струм (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2(S) | 0,5(S) | 5(10)P10 | 5(10)P20 | ||||
| 20–200 | 0,2S/0,5 0,2/0,5 0,2(S)/5(10)P10 0,5(S)/5(10)P10 0,2(S)/5(10)P10 0,5(S)/5(10)P10 |
15 | 15 | 20 | 20 | 150 I1n | 375 I1n |
| 300 | 31,5 | 80 | |||||
| 400–500 | 45 | 110 | |||||
| 600–800 | 63 | 130 | |||||
| 1000–3150 | 15 | 20 | 30 | 20 | 100 | 160 | |
Встановлення та підключення
Схема установки
Епоксидний струмовий трансформатор LZZBJ9-24/220b/2S для внутрішньої установки призначений для монтажу в розподільних пристроях 24 кВ за допомогою затверджених отворів для кріплення основи. Під час складання забезпечте правильне співвісне розташування первинних затискачів, з’єднань із шинами та доступу до вторинних клем. Перед остаточним затвердженням компонування розподільного пристрою переконайтеся у відповідності всіх габаритних зазорів — зокрема, ізоляційних відстаней та простору для обслуговування.
Вибір та часті запитання
Довідник з вибору
- Обирайте LZZBJ9-24/220b/2S для внутрішніх розподільних пристроїв 20–24 кВ, де потрібні двохобмоткові струмові трансформатори.
- Вибирайте версію 2S, коли ваш проект потребує однієї обмотки для обліку (наприклад, клас 0,2S або 0,5) і іншої — для захисту (наприклад, 5P10 або 10P10).
- Переконайтеся, що система експлуатується всередині приміщення — цей епоксидний струмовий трансформатор не призначений для зовнішньої установки без спеціального підтвердження.
- Перевірте сумісність напруги: пристрій має рівень ізоляції 24/65/125 кВ і підходить для систем 20 кВ, 22 кВ та 24 кВ.
- Під час замовлення вкажіть необхідні класи точності, вторинний струм (1 А або 5 А), навантаження та стійкість до короткого замикання (Ith/Idyn).
- Перед виробництвом ознайомтеся з механічними характеристиками: розташуванням первинних затискачів, габаритами кріплення та орієнтацією клемної коробки вторинної обмотки.
Часті запитання
Питання 1: Для чого призначений струмовий трансформатор LZZBJ9-24/220b/2S?
Він розроблений як двохобмотковий епоксидний струмовий трансформатор на 24 кВ для внутрішньої установки у типових схемах обліку та релейного захисту розподільних пристроїв.
Питання 2: Чим модель 2S відрізняється від версії 4S?
Версія 2S має дві вторинні обмотки — ідеальна для базового обліку та захисту, тоді як 4S пропонує чотири незалежні обмотки для складних систем із кількома вихідними сигналами для релейного захисту, обліку або резервного захисту.
Питання 3: Чи можна встановлювати цей трансформатор на вулиці?
Ні. Трансформатор LZZBJ9-24/220b/2S призначений лише для внутрішньої установки та має бути розміщений усередині розподільного пристрою або іншого обладнання для внутрішньої установки, якщо не підтверджено наявність спеціальної модифікації для зовнішньої експлуатації.
Питання 4: Які системи напруги підтримує цей струмовий трансформатор?
Він придатний для внутрішніх систем 20 кВ, 22 кВ та 24 кВ із номінальним рівнем ізоляції 24/65/125 кВ.
Питання 5: Які класи точності доступні для версії 2S?
Поширені комбінації класів точності включають 0,2S, 0,2, 0,5 для обліку та 5P10, 10P10 або 5(10)P20 для захисту, залежно від вимог проекту та призначення обмотки.
Питання 6: Що слід перевірити перед виготовленням розподільного пристрою?
Підтвердіть розташування первинних затискачів, габарити кріплення, схему коефіцієнта трансформації, напрямок клемної коробки вторинної обмотки, принципову схему підключення 2S, відстані до шин та місце заземлення.
Питання 7: Які дані потрібні при оформленні замовлення?
Надайте клас напруги, коефіцієнт трансформації, вторинний струм (1 А або 5 А), комбінацію класів точності 2S, номінальне навантаження, термічну та динамічну стійкість до короткого замикання (Ith/Idyn), креслення затискачів, схему кріплення та будь-які необхідні протоколи випробувань або сертифікати.
Часті запитання
Q1: Чи підходить цей струмовий трансформатор для зовнішньої установки?
Ні, ця модель призначена виключно для внутрішніх розподільних пристроїв. Експлуатація можлива за відсутності пилу, вологи та корозійних газів. Уточніть умови майданчика для підбору альтернативи.
Q2: Який клас точності обрати для комерційного обліку електроенергії?
Для комерційного обліку рекомендується клас точності 0,2(S). Він забезпечує високу точність вимірювань у діапазоні від 20 А до 3150 А згідно з IEC 61869-2. Зв’яжіться з нами для розрахунку навантаження.
Q3: Які міжнародні стандарти підтримує цей струмовий трансформатор?
Виріб повністю відповідає стандартам IEC 61869-1/-2 та GB/T 20840.1/.2. Це гарантує сумісність з міжнародними системами середньої напруги 20-24 кВ. Запитайте сертифікати відповідності у менеджера перед замовленням.
Q4: Як визначити номінальний термічний струм короткого замикання для моделі?
Значення термічного та динамічного струмів залежать від номінального первинного струму (від 20 А до 3150 А). Точні параметри стійкості до короткого замикання надаються за запитом. Надішліть технічне завдання для підтвердження.
Q5: Чи виконуються стандартні випробування на заводі перед відвантаженням?
Так, вироби проходять стандартні заводські випробування для підтвердження відповідності технічним параметрам. Обсяг тестів визначається згідно з IEC 61869. Уточніть перелік тестів та наявність протоколів у відділі продажів.
Q6: Де застосовується цей епоксидний трансформатор класу 24 кВ?
Модель призначена для внутрішніх розподільних пристроїв середньої напруги систем 20, 22 та 24 кВ. Вона інтегрується в шафи власних потреб та захисту. Зв’яжіться для підбору модифікації під ваш проєкт.
