نظرة عامة
يُعد محول التيار LZZBJ9-35/250F-L من النوع العمودي المصبوب براتنج الإيبوكسي، المصمم للاستخدام الداخلي في أنظمة التيار المتردد متوسطة الجهد بجهد 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت. يتميز بهيكل عازل مغلق بالكامل من راتنج الإيبوكسي، مما يوفر قوة عزل كهربائي عالية واستقرارًا تشغيليًا طويل الأمد عند الترددات القياسية 50 هرتز أو 60 هرتز.
يدعم هذا المحول القوي التيارات الأولية من 15 أمبير إلى 2500 أمبير، ويحتوي على لفات مدمجة للقياس (مثل 0.2S، 0.5) والحماية (مثل 5P15 إلى 5P40). وهو مناسب لمعدات التوزيع المعزولة بالهواء، وخزائن التوزيع الداخلية، ولوحات القياس التي تتطلب تحويل تيار موثوق، وقدرة تحمل حراري عالي، وأداءً مستقرًا.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 35kV / 36kV / 40.5kV |
| مستوى العزل المقنن | 40.5/95/185kV |
| التردد المقنن | 50Hz أو 60Hz |
| التيار الثانوي المقنن | 5A أو 1A |
| مدى التيار الأولي | 15A – 2500A |
| فئات دقة القياس | 0.2S, 0.5 |
| فئات دقة الحماية | 5P15, 5P20, 5P30, 5P40 |
| تيار القصر الحراري القصير | حتى 100kA (1s) |
| تيار التحمل الديناميكي | حتى 250kA ذروة |
| بيئة التركيب | داخلي |
| مادة العزل | راتنج إيبوكسي مصبوب |
| نوع الهيكل | نوع عمودي، مثبت على دعامة |

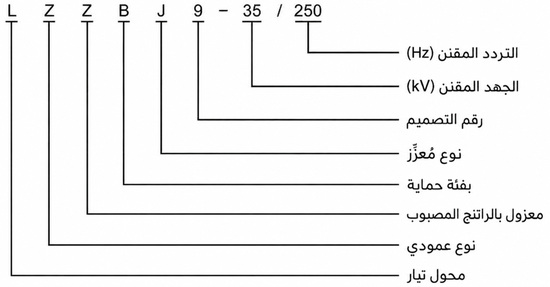

ترميز الموديل
- L: محول تيار.
- Z: هيكل من النوع العمودي / المدعوم.
- Z: عزل بصب راتنج الإيبوكسي.
- B: سلسلة محولات التيار مع خيارات لفات للقياس والحماية.
- J: تصميم مُعزَّز / قادر على الحماية.
- 9: تسلسل التصميم / رمز منصة المنتج.
- 35: منتج فئة 35 كيلوفولت، مناسب لأنظمة 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت.
- 250F: منصة جسم مصبوب براتنج الإيبوكسي بقطر 250 مم مع تخطيط هيكلي للتيارات العالية.
البناء

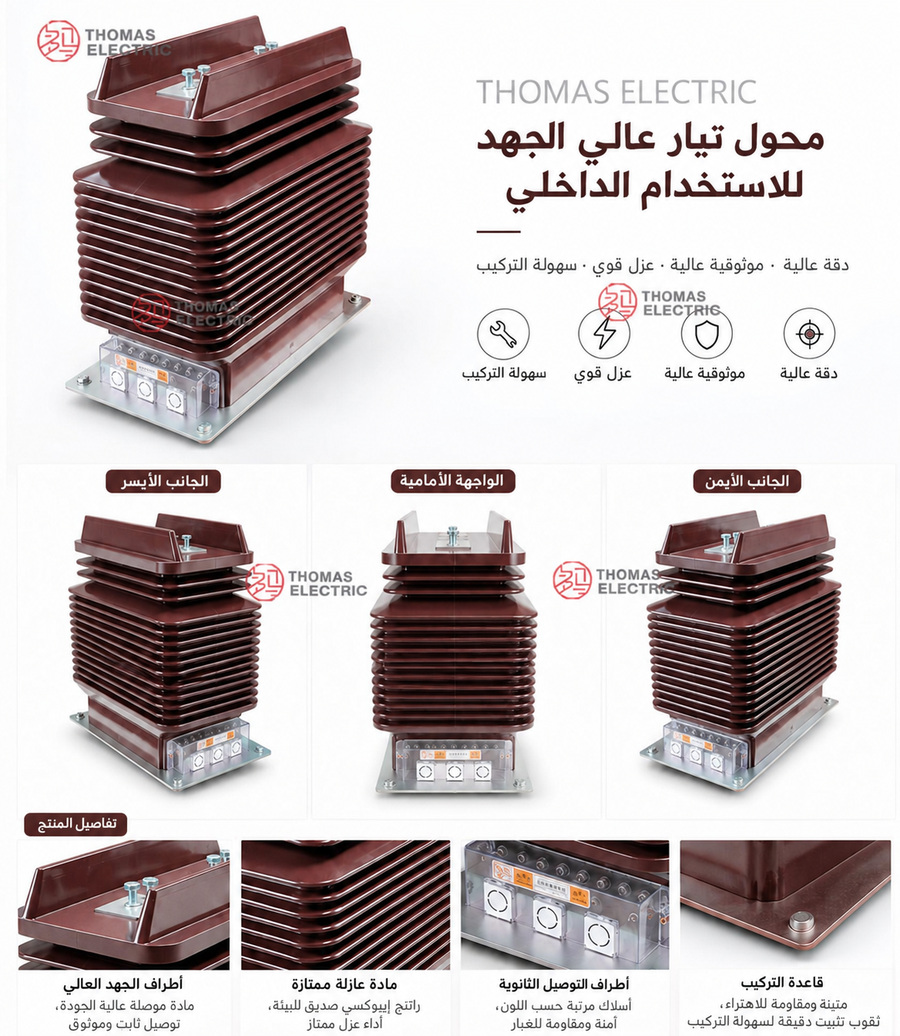

يتميز محول التيار LZZBJ9-35/250F-L بهيكل عمودي مغلق بالكامل مع جسم عازل من راتنج الإيبوكسي يغلف القلب المغناطيسي واللفات. ويُحسّن هذا التصميم المغلق استقرار العزل الكهربائي ويحمي من التلوث البيئي في بيئات معدات التوزيع الداخلية. الجزء العلوي من الغلاف واسع ومزوَّد بنتوءات لزيادة المسافة الزاحفة، مما يضمن أداءً موثوقًا عند جهود فئة 35 كيلوفولت.
يتم توفير الدعم الميكانيكي عبر قاعدة معدنية قوية، تتيح تركيبًا آمنًا داخل معدات التوزيع المعزولة بالهواء أو لوحات التوزيع. يختلف تكوين الطرف الأولي حسب التيار الأولي المقنن: يستخدم تخطيط واحد للتيارات من 15 أمبير إلى 1250 أمبير، بينما يُستخدم هيكل طرف أولي أكبر ومعزَّز للتيارات فوق 1250 أمبير وحتى 2500 أمبير. أما الأطراف الثانوية فهي متاحة للتمديد والاختبار والفحص، وتدعم تكوينات خرج مرنة مثل 30/60/60 فولت أمبير أو 30/25/25 فولت أمبير حسب متطلبات التطبيق.
المعطيات التقنية
ظروف التشغيل
- التركيب: تركيب داخلي لمعدات التوزيع وأنظمة التوزيع بجهد 35kV / 36kV / 40.5kV.
- التردد المقنن: 50Hz أو 60Hz.
- درجة الحرارة المحيطة: -25°C إلى +40°C.
- حالة الموقع: عدم وجود اهتزاز شديد أو صدمات أو تأثيرات ميكانيكية في موقع التركيب.
- الرطوبة: خدمة داخلية دون تكاثف شديد؛ يجب تأكيد المتطلبات الخاصة بموجب اتفاق المشروع.
المعاملات الفنية
محول التيار LZZBJ9-35/250F-L هو محول تيار عمودي داخلي مصبوب براتنج الإيبوكسي مصمم لأنظمة 35kV / 36kV / 40.5kV، بمستوى عزل مقنن 40.5/95/185kV. يعمل ضمن مدى درجات حرارة محيطة من -25°C إلى +40°C، ويلتزم بمعايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعم التيارات الأولية من 15A إلى 2500A.
| التيار الأولي المقنن (A) |
مزيج فئات الدقة |
القدرة المقننة (VA) |
التيار الحراري القصير المقنن (kA/1S) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 15~40 | 0.2S/5P15(10P15)/5P15(10P15) 0.2S/5P20(10P20)/5P20(10P20) 0.2S/5P30(10P30)/5P30(10P30) 0.2S/5P40(10P40)/5P40(10P40) 0.5/5P15(10P15)/5P15(10P15) 0.5/5P20(10P20)/5P20(10P20) 0.5/5P30(10P30)/5P30(10P30) 0.5/5P40(10P40)/5P40(10P40) |
30/60/60 30/40/40 30/25/25 30/15/15 30/60/60 30/40/40 30/25/25 30/15/15 |
150*I1n(A) | 375*I1n(A) |
| 50~100 | 200*I1n(A) | 500*I1n(A) | ||
| 150~250 | 31.5 | 100 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~2500 | 100 | 250 |
| التيار الأولي المقنن (A) |
مزيج فئات الدقة |
القدرة المقننة (VA) |
التيار الحراري القصير المقنن (kA/1S) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 15~40 | 0.2S/0.5/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40) |
30/30/80/80 30/30/50/50 30/30/40/40 30/30/20/20 30/30/10/10 |
150*I1n(A) | 375*I1n(A) |
| 50~100 | 200*I1n(A) | 500*I1n(A) | ||
| 150~250 | 31.5 | 100 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~2500 | 100 | 250 |
التركيب والتوصيلات

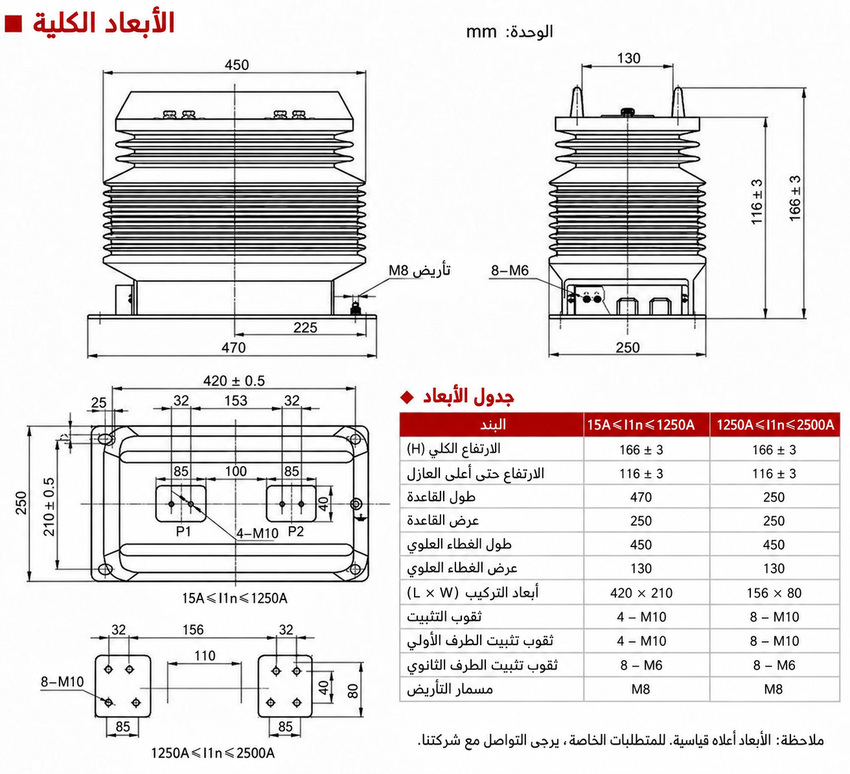

مخطط التركيب
يُصمم محول التيار العمودي LZZBJ9-35/250F-L المصبوب براتنج الإيبوكسي للتركيب داخل معدات التوزيع المعزولة بالهواء أو خزائن التوزيع الداخلية من فئة 35 كيلوفولت. ويتم تثبيته عبر قاعدة تركيب تحتوي على ثقوب تثبيت محددة مسبقًا، ويتطلب مسافات خالية كافية حول الأطراف الأولية والثانوية للتوصيل الآمن والصيانة والفحص.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر ثلاث أو أربع لفات قبل تحديد الفولت أمبير (VA). تستخدم مخططات 250F-L القياسية لفة قياس واحدة ولفتين للحماية؛ بينما تضيف المخططات البديلة لفة قياس ثانية من الفئة 0.5.
- اختر نسبة التيار من 15A–2500A وهيكل الطرف. تستخدم الإصدارات فوق 1250A واجهة أولية أكبر ومعزَّزة؛ تحقق من قضيب التوصيل، ارتفاع درجة الحرارة، والمسافات الخالية في الخزانة.
- طابق معامل الحدود (ALF) والحمل لكل لفة حماية. تمتد فئات 5P المتاحة من ALF 10 إلى 40، مع اختلاف كبير في القدرة حسب مجموعة التيار وترتيب اللفات.
- لا تستنتج معنى اللاحقة L. لا تعرّف الصفحة معناها بشكل موثوق؛ تأكد من مخطط الهيكل الميكانيكي الدقيق لـ 250F-L، قاعدة التركيب، وصندوق الأطراف مقارنةً بالإصدارات الأخرى ذات القطر 250 مم.
- أكمل تنسيق العزل وتحمل الأعطال. تحقق من التيار الحراري لمدة ثانية واحدة والتيار الذروة، التفريغ الجزئي، المسافة الزاحفة، الارتفاع، أطراف اللفات، التيار الثانوي (1A أو 5A)، ووثائق IEC 61869.
الأسئلة الشائعة
Q1: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات الفوترة. يضمن المحول دقة قياس عالية ضمن مدى التيار المقنن وفقاً لمعيار IEC 61869-2. يمكن تأكيد المعايرة المصنعية عند الطلب.
Q2: كيف يتم حساب التيار الحراري القصير لهذا المحول؟
يُحسب التيار الحراري بناءً على التيار الأولي المقنن وفق المعادلة 150*I1n. يحدد هذا المعيار قدرة المحول على تحمل التيارات القصيرة لمدة ثانية واحدة. يرجى مراجعة الجدول الفني للتفاصيل.
Q3: هل يمكن تركيب محول التيار LZZBJ9 في بيئات خارجية؟
لا، يُصمم هذا المحول للتركيب الداخلي فقط ضمن معدات التوزيع. يجب تجنب البيئات ذات الاهتزاز الشديد أو التكاثف العالي. يُرجى تأكيد متطلبات الموقع الخاصة مع المصنع.
Q4: ما مدى التيارات الأولية المتاحة لهذا المحول؟
يدعم المحول تيارات أولية مقننة تتراوح بين 15 أمبير و2500 أمبير. يمكن تخصيص نسب التحويل الدقيقة وفقاً لمتطلبات المشروع. تواصل معنا لتأكيد المواصفات الفنية.
Q5: لماذا يُعتبر هذا المحول مناسباً لأنظمة 35 كيلوفولت؟
يلتزم المحول بمعايير IEC 61869-1/-2 وGB/T 20840.1/.2. يوفر مستوى عزل مقنن 40.5/95/185 كيلوفولت يضمن الأمان. تُصدر شهادات الاختبار المصنعي وتُرفق مع الشحنة.
Q6: أين تُطبق محولات داولما LZZBJ9-35؟
تُطبق في أنظمة التوزيع الداخلية بجهد 35 أو 36 أو 40.5 كيلوفولت. يتميز المحول بمستوى عزل مقنن 40.5/95/185 كيلوفولت. راجع الكتالوج الفني لتطبيقات الجهد المحددة.
