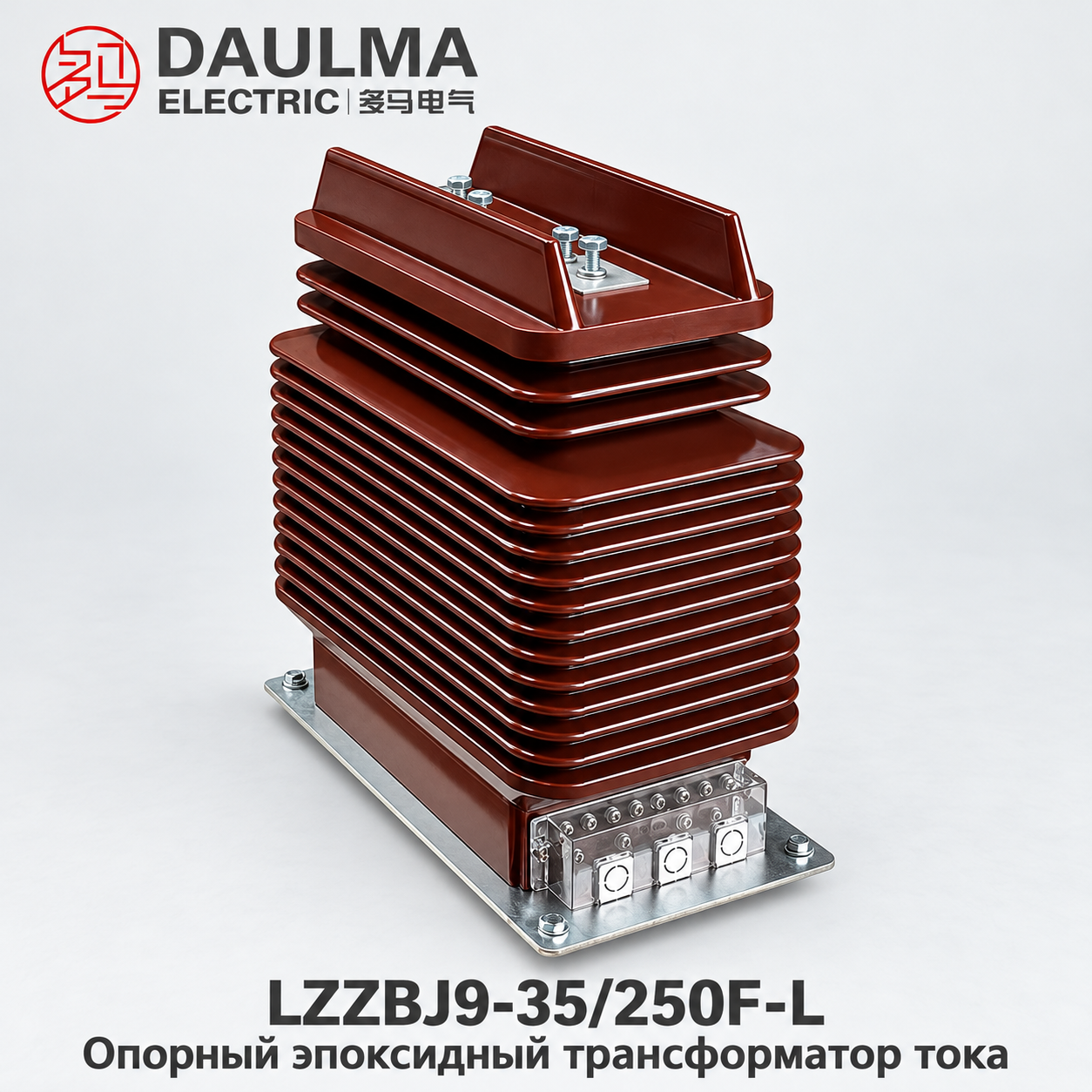

Обзор
Трансформатор тока LZZBJ9-35/250F-L — это опорный трансформатор тока с литой эпоксидной изоляцией, предназначенный для внутренней установки в трехфазных сетях переменного тока среднего напряжения 35 кВ, 36 кВ и 40,5 кВ. Конструкция полностью герметична и выполнена методом литья под давлением, что обеспечивает высокую электрическую прочность и стабильную работу в течение длительного времени при стандартной частоте 50 Гц или 60 Гц.
Этот трансформатор тока поддерживает первичные токи от 15 А до 2500 А и оснащен комбинированными обмотками для измерения (например, классы 0,2S, 0,5) и защиты (например, 5P15–5P40). Он подходит для применения в распределительных устройствах с воздушной изоляцией, шкафах внутренней распределительной сети и панелях учета, где требуются надежное преобразование тока, высокая термостойкость и стабильные характеристики.

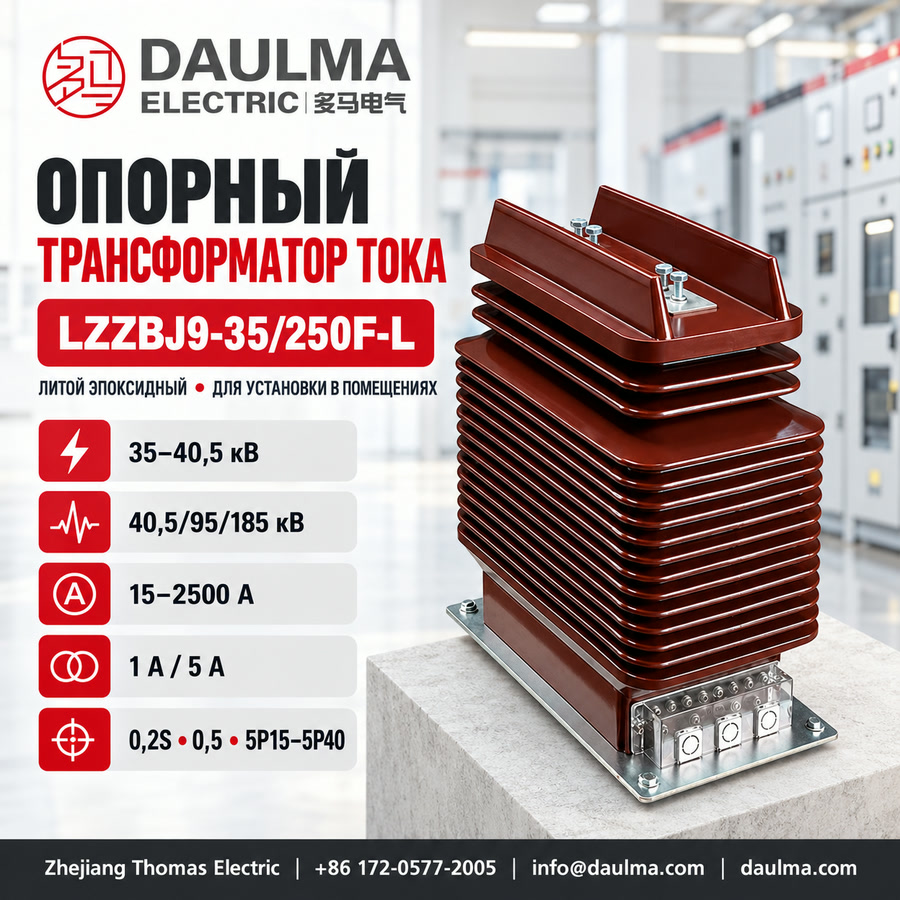

Ключевые номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения сети | 35 кВ / 36 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Диапазон первичного тока | 15 А – 2500 А |
| Классы точности для измерений | 0,2S, 0,5 |
| Классы точности для защиты | 5P15, 5P20, 5P30, 5P40 |
| Термический ток короткого замыкания | до 100 кА (1 с) |
| Динамический ток короткого замыкания | до 250 кА (пик) |
| Условия установки | внутренние помещения |
| Материал изоляции | литая эпоксидная смола |
| Тип конструкции | опорный, монтируемый на опору |

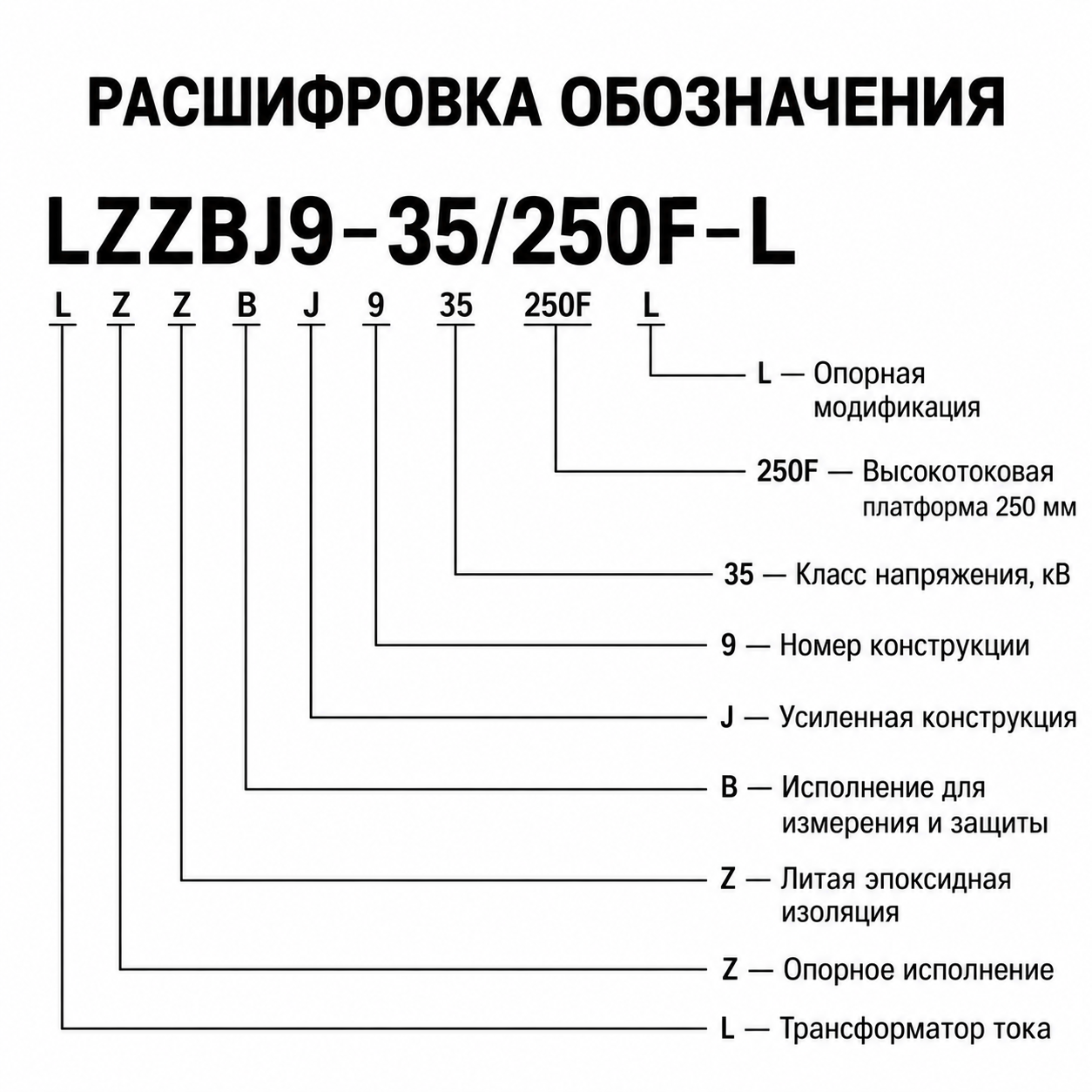

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Опорная (стоечная) конструкция.
- Z: Изоляция из литой эпоксидной смолы.
- B: Серия трансформаторов тока с возможностью выбора обмоток для измерения и защиты.
- J: Усиленная конструкция, предназначенная для задач защиты.
- 9: Порядковый номер разработки / код платформы изделия.
- 35: Изделие класса 35 кВ, применимое в сетях 35 кВ, 36 кВ и 40,5 кВ.
- 250F: Платформа корпуса из литой эпоксидной смолы с габаритом 250 мм и усиленной конструкцией для больших токов.

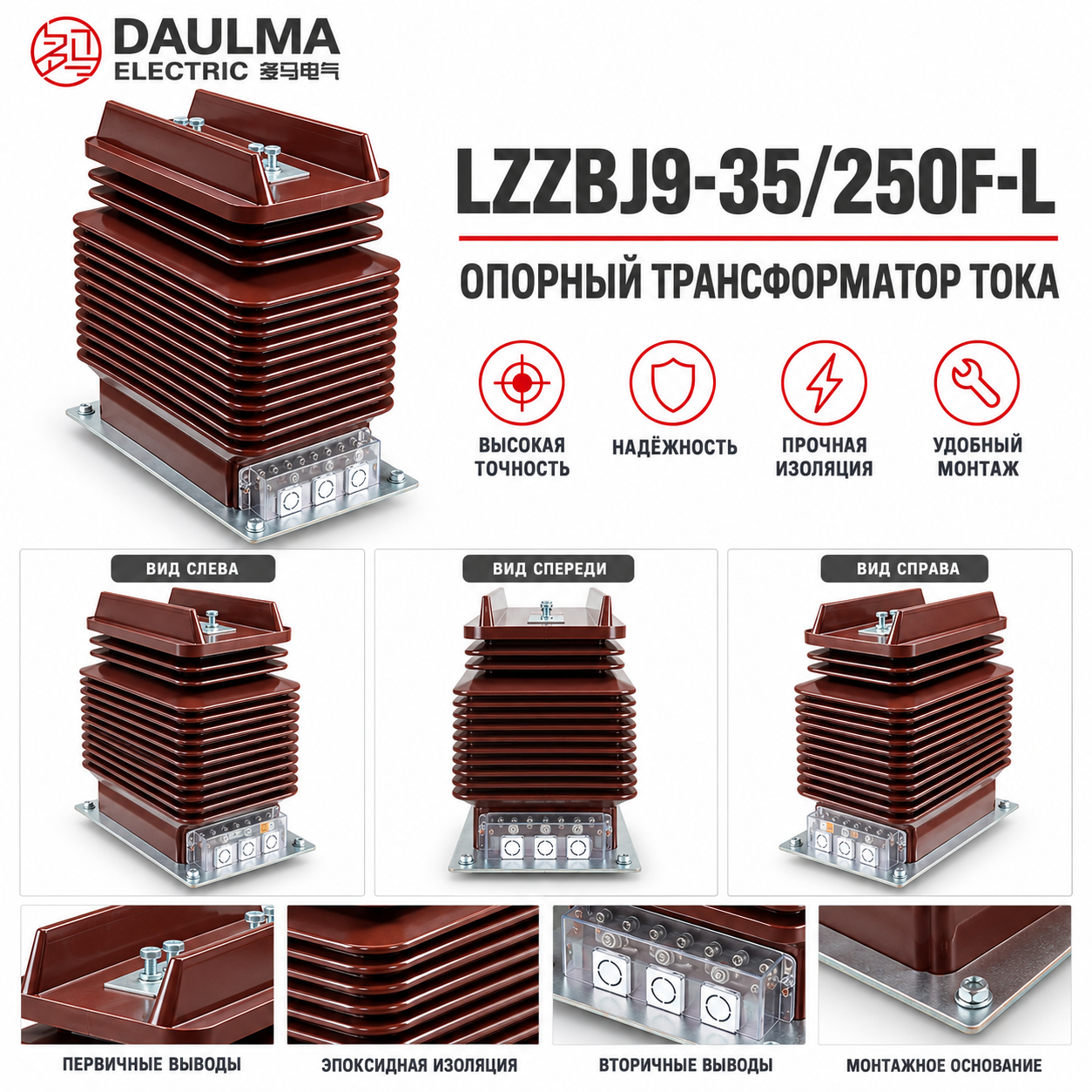

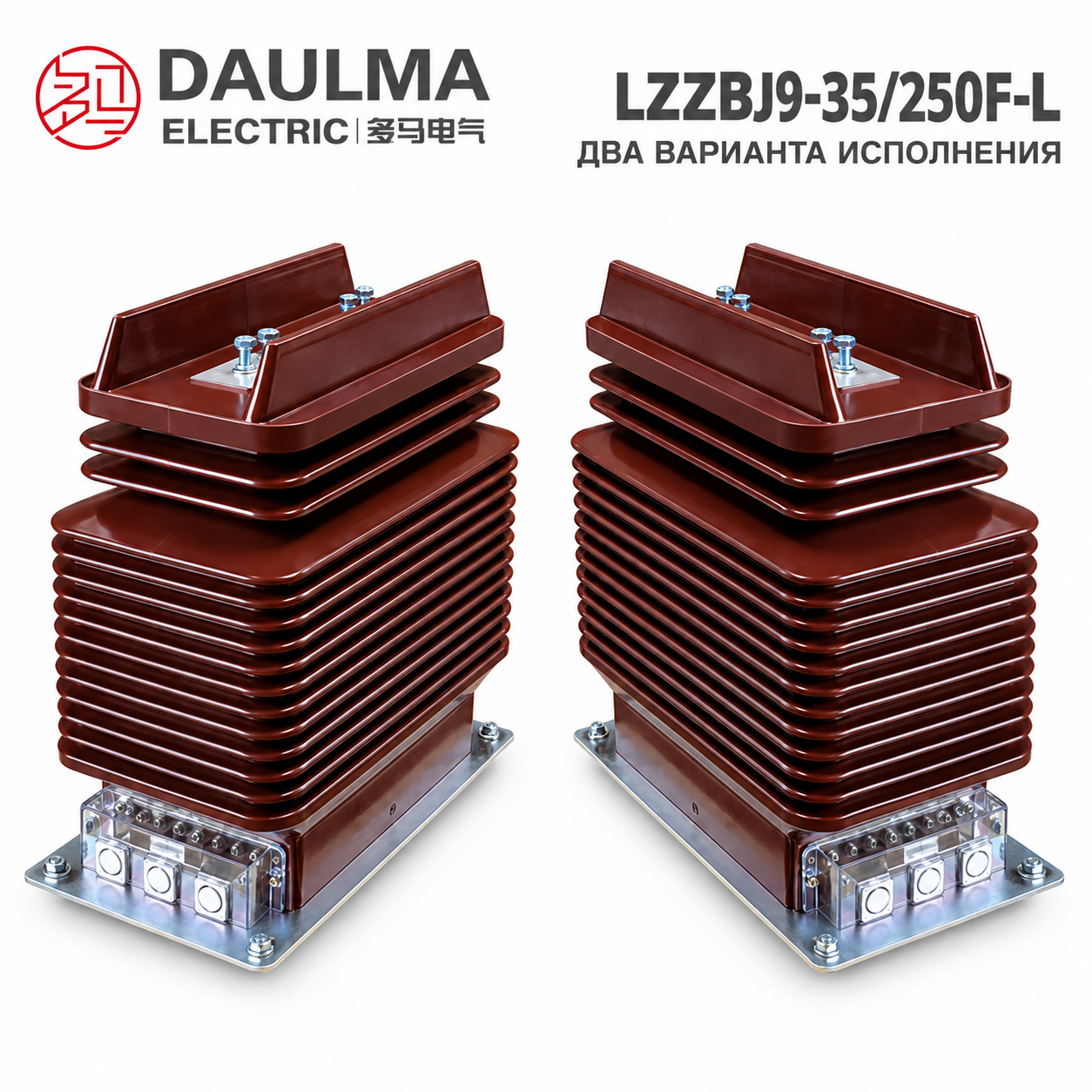

Конструкция
Трансформатор тока LZZBJ9-35/250F-L выполнен в полностью герметичном опорном исполнении с корпусом из литой эпоксидной смолы, который полностью заключает в себя магнитопровод и обмотки. Такая герметичная конструкция повышает диэлектрическую стабильность и защищает от загрязнений во внутренних распределительных устройствах. Верхняя часть корпуса имеет увеличенную ширину и ребра, увеличивающие длину пути утечки, что гарантирует надежную работу при напряжениях класса 35 кВ.
Механическая опора обеспечивается прочным металлическим основанием, позволяющим надежно закреплять трансформатор в распределительных устройствах с воздушной изоляцией или в распределительных шкафах. Конфигурация первичных выводов зависит от номинального первичного тока: один вариант используется для токов от 15 А до 1250 А, а для токов свыше 1250 А до 2500 А применяется более крупная и усиленная конструкция выводов. Вторичные выводы доступны для подключения, испытаний и осмотра и поддерживают гибкие конфигурации выходной мощности, такие как 30/60/60 В·А или 30/25/25 В·А в зависимости от требований конкретного применения.
Технические параметры
Условия эксплуатации
- Установка: Внутренняя установка в распределительных устройствах и системах распределения напряжением 35 кВ / 36 кВ / 40,5 кВ.
- Номинальная частота: 50 Гц или 60 Гц.
- Температура окружающей среды: от –25 °C до +40 °C.
- Условия на месте установки: Отсутствие сильной вибрации, ударов или механических воздействий.
- Влажность: Эксплуатация во внутренних помещениях без интенсивной конденсации; особые требования должны быть согласованы в рамках проектного договора.
Технические параметры
Трансформатор тока LZZBJ9-35/250F-L — это опорный трансформатор тока с литой эпоксидной изоляцией для внутренней установки в сетях 35 кВ / 36 кВ / 40,5 кВ с номинальным уровнем изоляции 40,5/95/185 кВ. Диапазон рабочих температур окружающей среды — от –25 °C до +40 °C. Соответствует стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/2 (ГОСТ Р 52575.1/.2). Поддерживает первичные токи от 15 А до 2500 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная выходная мощность (В·А) |
Номинальный термический ток КЗ (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 15~40 | 0,2S/5P15(10P15)/5P15(10P15) 0,2S/5P20(10P20)/5P20(10P20) 0,2S/5P30(10P30)/5P30(10P30) 0,2S/5P40(10P40)/5P40(10P40) 0,5/5P15(10P15)/5P15(10P15) 0,5/5P20(10P20)/5P20(10P20) 0,5/5P30(10P30)/5P30(10P30) 0,5/5P40(10P40)/5P40(10P40) |
30/60/60 30/40/40 30/25/25 30/15/15 30/60/60 30/40/40 30/25/25 30/15/15 |
150×I1n(А) | 375×I1n(А) |
| 50~100 | 200×I1n(А) | 500×I1n(А) | ||
| 150~250 | 31,5 | 100 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~2500 | 100 | 250 |
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная выходная мощность (В·А) |
Номинальный термический ток КЗ (кА/1 с) |
Номинальный динамический ток (кА) |
|---|---|---|---|---|
| 15~40 | 0,2S/0,5/5P10(10P10)/5P10(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40) |
30/30/80/80 30/30/50/50 30/30/40/40 30/30/20/20 30/30/10/10 |
150×I1n(А) | 375×I1n(А) |
| 50~100 | 200×I1n(А) | 500×I1n(А) | ||
| 150~250 | 31,5 | 100 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~2500 | 100 | 250 |
Установка и подключение

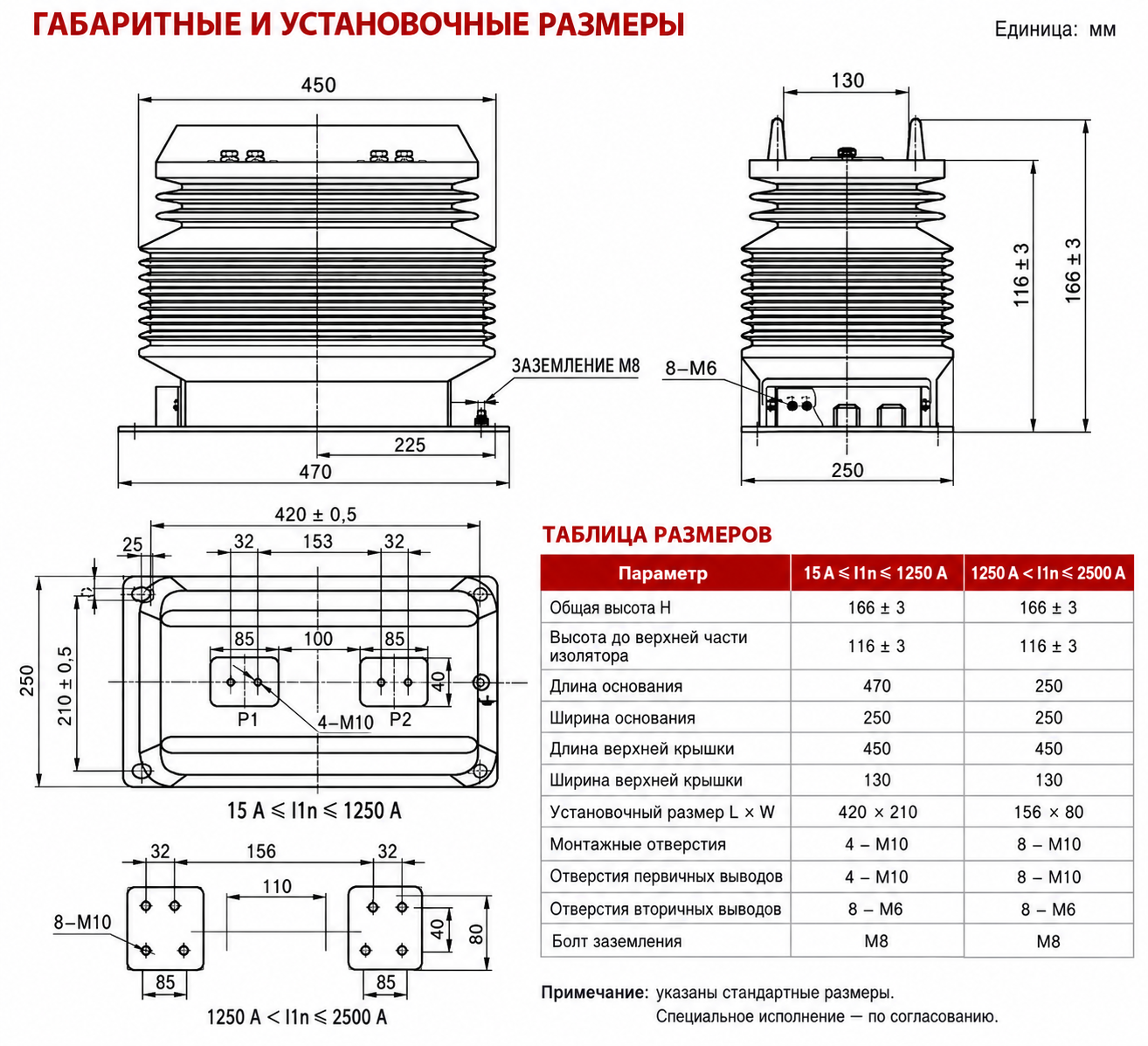

Схема установки
Опорный трансформатор тока LZZBJ9-35/250F-L с литой эпоксидной изоляцией предназначен для монтажа в распределительных устройствах с воздушной изоляцией класса 35 кВ или во внутренних распределительных шкафах. Он крепится к монтажному основанию с предварительно просверленными отверстиями и требует достаточных габаритных зазоров вокруг первичных и вторичных выводов для безопасного подключения, обслуживания и осмотра.
Подбор и частые вопросы
Руководство по выбору
- Выберите количество сердечников (три или четыре), прежде чем определять нагрузку (В·А). Стандартные схемы 250F-L предусматривают один измерительный и два защитных сердечника; альтернативные схемы добавляют второй измерительный сердечник класса 0,5.
- Выберите коэффициент трансформации 15–2500 А и конструкцию выводов. Варианты с током свыше 1250 А используют более крупный усиленный первичный интерфейс; проверьте размер шин, нагрев и габаритные зазоры в шкафу.
- Соотнесите коэффициент предельной кратности (ALF) и нагрузку для каждого защитного сердечника. Доступные классы 5P охватывают диапазон ALF от 10 до 40; выходная мощность значительно варьируется в зависимости от группы тока и компоновки сердечников.
- Не делайте выводов о значении суффикса L. Его значение в предоставленных данных не определено однозначно; уточните точные габариты корпуса, крепежное основание и клеммную коробку модели 250F-L по сравнению с другими вариантами серии 250 мм.
- Завершите согласование параметров КЗ и изоляции. Проверьте термический ток (1 с) и пиковый ток КЗ, частичные разряды, длину пути утечки, высоту над уровнем моря, выводы сердечников, вторичный ток (1 А или 5 А) и соответствие стандарту МЭК 61869.
Часто задаваемые вопросы
Вопрос 1: Сколько сердечников может иметь LZZBJ9-35/250F-L?
Основная таблица указывает три сердечника — один измерительный и два защитных, тогда как альтернативная таблица показывает четыре сердечника с двумя измерительными и двумя защитными обмотками.
Вопрос 2: Чем отличается 250F-L от 250-II?
Модель 250F-L ориентирована на схемы с двумя защитными обмотками (три или четыре сердечника), тогда как страница 250-II фокусируется на двух измерительных или комбинациях «измерение + 5P20». Взаимозаменяемость по габаритам всё равно необходимо проверять.
Вопрос 3: Что означает суффикс L?
Его значение не указано в предоставленных данных. Рассматривайте его как код конструкции, специфичный для данной модели, и используйте чертёж завода-изготовителя.
Вопрос 4: Какова максимальная заявленная выходная мощность для защиты?
В альтернативной четырёхсердечниковой таблице указана мощность до 80 В·А на защитный сердечник для коэффициентов 15–100 А; в стандартной трёхсердечниковой таблице — до 60 В·А.
Вопрос 5: Могут ли оба защитных сердечника иметь разные классы точности?
Большинство строк указывают пары с одинаковыми классами 5P, но одна комбинация для малых токов предполагает смешанную пару 5P10/5P15. Указывайте оба сердечника отдельно и получайте подтверждение.
Вопрос 6: Почему выходная мощность для защиты ниже при больших токах?
В строках для токов 1000–2500 А указана мощность 10 В·А или 15 В·А в зависимости от компоновки сердечников. Убедитесь, что суммарная нагрузка современных реле и проводов укладывается в эти значения.
Вопрос 7: Что критично при токах свыше 1250 А?
Подтвердите усиленную конструкцию выводов, размер шин, нагрев соединений, электродинамические усилия, габаритные зазоры, крепление и устойчивость к токам КЗ. Никогда не размыкайте вторичную цепь под напряжением.
Frequently Asked Questions
Q1: Допускается ли эксплуатация данного трансформатора тока на открытом воздухе?
Нет, модель предназначена только для внутренней установки. Эксплуатация допускается в закрытых распредустройствах 35-40,5 кВ без сильной вибрации и конденсата. Уточните условия монтажа у инженера.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0,2S. Он обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока согласно стандарту МЭК 61869-2. Запросите опросный лист для расчета.
Q3: Какие параметры термической и динамической стойкости к токам КЗ?
Значения зависят от номинального первичного тока и указываются в таблице технических параметров. Для сетей с высокими токами короткого замыкания требуется индивидуальный расчет. Свяжитесь с отделом продаж для подбора.
Q4: Какие стандарты подтверждают качество данного трансформатора тока?
Изделие соответствует стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/2. Наличие сертификатов для вашего региона необходимо подтверждать индивидуально. Запросите копии документов у менеджера.
Q5: Можно ли заказать трансформатор с нестандартным коэффициентом трансформации?
Да, поддерживаются первичные токи от 15 А до 2500 А. Изготовление под специфические требования проекта возможно по согласованию. Отправьте техническое задание для оценки сроков.
Q6: Что представляет собой модель LZZBJ9-35/250F-L и где применяется?
Это опорный трансформатор тока с литой эпоксидной изоляцией для внутренних сетей 35-40,5 кВ. Используется в распределительных устройствах для измерения и защиты. Уточните наличие на складе.
