Přehled
Transformátor LZZBJ9-35/250F-L je sloupkový proudový transformátor s epoxidovou izolací určený pro vnitřní použití v středněnapěťových rozvodných soustavách AC o jmenovitém napětí 35 kV, 36 kV a 40,5 kV. Má plně uzavřenou konstrukci s izolací z lité epoxidové pryskyřice, která zajišťuje vysokou dielektrickou pevnost a dlouhodobou provozní stabilitu při standardních frekvencích 50 Hz nebo 60 Hz.
Tento robustní proudový transformátor podporuje primární proudy od 15 A do 2500 A a nabízí kombinovaná vinutí pro měření (např. třída 0,2S, 0,5) i ochranu (např. 5P15 až 5P40). Je vhodný pro vzduchem izolované rozváděče, vnitřní distribuční rozvaděče a měřicí panely, kde jsou vyžadovány spolehlivá transformace proudu, vysoká tepelná odolnost a stabilní výkon.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Třída systémového napětí | 35 kV / 36 kV / 40,5 kV |
| Jmenovitá úroveň izolace | 40,5/95/185 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Jmenovitý sekundární proud | 5 A nebo 1 A |
| Rozsah primárního proudu | 15 A – 2500 A |
| Třídy přesnosti pro měření | 0,2S, 0,5 |
| Třídy přesnosti pro ochranu | 5P15, 5P20, 5P30, 5P40 |
| Tepelný krátkodobý proud | Až 100 kA (1 s) |
| Dynamický zkratový proud | Až 250 kA špička |
| Prostředí instalace | Vnitřní |
| Izolační materiál | Lité epoxidové pryskyřice |
| Konstrukční provedení | Sloupkový, nosně uchycený |
Označení modelu
- L: Proudový transformátor.
- Z: Sloupkové / nosné konstrukční provedení.
- Z: Izolace z lité epoxidové pryskyřice.
- B: Řada proudových transformátorů s možností měřicích a ochranných vinutí.
- J: Zpevněné / ochraně schopné konstrukční provedení.
- 9: Označení konstrukční řady / kódu platformy.
- 35: Produkt pro třídu 35 kV, vhodný pro soustavy 35 kV, 36 kV a 40,5 kV.
- 250F: Platforma tělesa z epoxidové pryskyřice o rozměru 250 mm s konstrukcí pro velké proudy.
Konstrukce

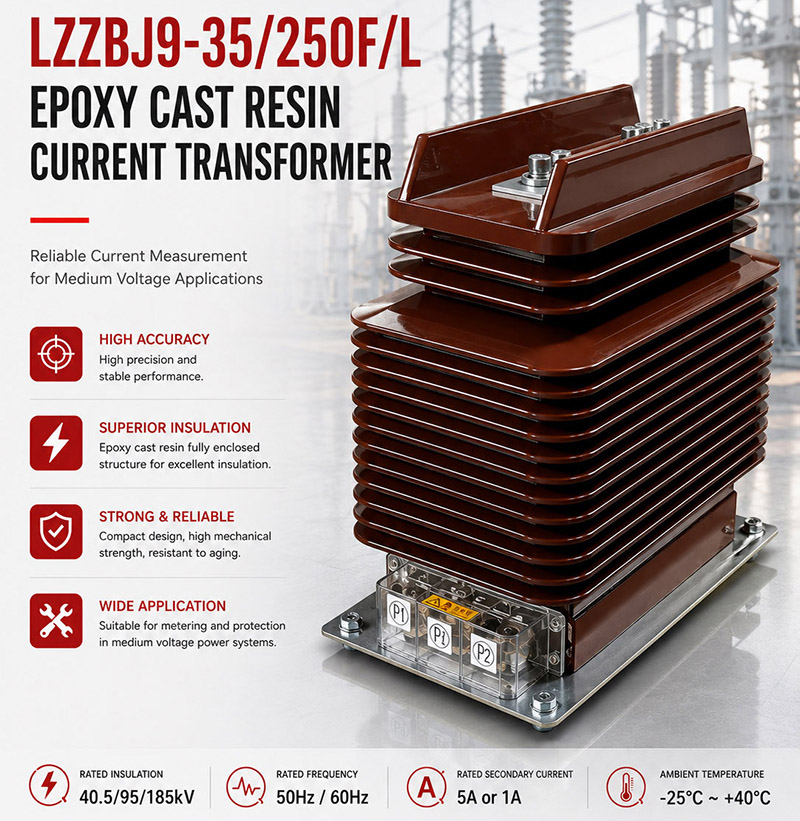

Transformátor LZZBJ9-35/250F-L má plně uzavřenou sloupkovou konstrukci s tělesem z lité epoxidové pryskyřice, které zcela obaluje magnetické jádro a vinutí. Toto hermeticky uzavřené provedení zvyšuje dielektrickou stabilitu a chrání proti kontaminaci v prostředí vnitřních rozváděčů. Horní část pouzdra je široká a opatřená žebry pro prodloužení povrchové dráhy, což zajišťuje spolehlivý provoz při napětí třídy 35 kV.
Mechanickou oporu tvoří robustní kovový základ umožňující bezpečné uchycení ve vzduchem izolovaných rozváděčích nebo distribučních panelech. Konfigurace primárních svorek se liší podle jmenovitého primárního proudu: jedno uspořádání se používá pro proudy 15 A až 1250 A, zatímco pro proudy nad 1250 A až do 2500 A se používá větší a zpevněná svorková konstrukce. Sekundární svorky jsou přístupné pro zapojení, zkoušky a inspekci a podporují flexibilní výstupní konfigurace, jako jsou 30/60/60 VA nebo 30/25/25 VA v závislosti na požadavcích aplikace.
Technické parametry
Provozní podmínky
- Instalace: Vnitřní instalace pro rozváděče a distribuční systémy 35 kV / 36 kV / 40,5 kV.
- Jmenovitá frekvence: 50 Hz nebo 60 Hz.
- Okolní teplota: -25 °C až +40 °C.
- Podmínky na místě: Na místě instalace nesmí působit silné vibrace, rázy ani mechanické nárazy.
- Vlhkost: Vnitřní provoz bez silné kondenzace; speciální požadavky musí být potvrzeny dohodou v rámci projektu.
Technické parametry
Transformátor LZZBJ9-35/250F-L je vnitřní sloupkový proudový transformátor s epoxidovou izolací určený pro soustavy 35 kV / 36 kV / 40,5 kV s jmenovitou úrovní izolace 40,5/95/185 kV. Pracuje v rozsahu okolní teploty -25 °C až +40 °C, splňuje normy IEC 61869-1/-2 a GB/T 20840.1/.2 a podporuje primární proudy od 15 A do 2500 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výstup (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 15~40 | 0,2S/5P15(10P15)/5P15(10P15) 0,2S/5P20(10P20)/5P20(10P20) 0,2S/5P30(10P30)/5P30(10P30) 0,2S/5P40(10P40)/5P40(10P40) 0,5/5P15(10P15)/5P15(10P15) 0,5/5P20(10P20)/5P20(10P20) 0,5/5P30(10P30)/5P30(10P30) 0,5/5P40(10P40)/5P40(10P40) |
30/60/60 30/40/40 30/25/25 30/15/15 30/60/60 30/40/40 30/25/25 30/15/15 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 31,5 | 100 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~2500 | 100 | 250 |
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý výstup (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|---|---|---|---|---|
| 15~40 | 0,2S/0,5/5P10(10P10)/5P10(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40) |
30/30/80/80 30/30/50/50 30/30/40/40 30/30/20/20 30/30/10/10 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 31,5 | 100 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~2500 | 100 | 250 |
Instalace a zapojení
Instalační schéma
Proudový transformátor LZZBJ9-35/250F-L ve sloupkovém provedení s epoxidovou izolací je určen pro instalaci do vzduchem izolovaných rozváděčů nebo vnitřních distribučních rozvaděčů třídy 35 kV. Upevňuje se pomocí montážní základny s předdefinovanými otvory pro šrouby a vyžaduje dostatečnou vůli kolem primárních a sekundárních svorek pro bezpečné připojení, údržbu a inspekci.
Výběr a časté otázky
Návod pro výběr
- Zvolte počet tří nebo čtyř jader před výběrem VA. Standardní schémata řady 250F-L používají jedno měřicí a dvě ochranná jádra; alternativní schémata přidávají druhé měřicí jádro třídy 0,5.
- Zvolte poměr 15 A–2500 A a konstrukci svorek. Verze nad 1250 A mají větší zpevněné primární připojení; ověřte rozměry sběrnic, oteplování a vůli v rozvaděči.
- Přizpůsobte ALF a zátěž každému ochrannému jádru. Dostupné třídy 5P se pohybují od ALF 10 do 40, přičemž výstup se výrazně liší podle skupiny proudů a uspořádání jader.
- Nevyvozujte význam přípony L. Stránka ji nedefinuje spolehlivě; potvrďte přesné mechanické rozměry, upevňovací základnu a svorkovnici modelu 250F-L v porovnání s jinými variantami o průměru 250 mm.
- Dokončete koordinaci při poruchách a izolaci. Ověřte tepelný a špičkový proud po 1 s, částečné výboje, povrchovou dráhu, nadmořskou výšku, svorky jader, sekundární proud 1 A nebo 5 A a dokumentaci podle IEC 61869.
Často kladené otázky
Otázka 1: Kolik jader může LZZBJ9-35/250F-L poskytnout?
Hlavní tabulka uvádí tři jádra – jedno měřicí a dvě ochranná – zatímco alternativní tabulka ukazuje čtyři jádra se dvěma měřicími a dvěma ochrannými výstupy.
Otázka 2: Čím se liší 250F-L od 250-II?
Model 250F-L zdůrazňuje tří- nebo čtyřjádrové uspořádání s dvojitou ochranou, zatímco stránka modelu 250-II se zaměřuje na dvojité měření nebo kombinace měření/5P20. Mechanická zaměnitelnost musí být stále ověřena.
Otázka 3: Co znamená přípona L?
Její význam není v poskytnutých údajích definován. Považujte ji za konstrukční kód specifický pro daný model a použijte výhradně výkres od výrobce.
Otázka 4: Jaký je maximální publikovaný ochranný výstup?
Alternativní čtyřjádrová varianta uvádí až 80 VA na ochranné jádro pro poměry 15 A–100 A; standardní tříjádrová tabulka uvádí až 60 VA.
Otázka 5: Mohou obě ochranná jádra mít různé třídy?
Většina řádků ukazuje shodné páry 5P, zatímco jedna kombinace pro nízké proudy naznačuje smíšený pár 5P10/5P15. Obě jádra specifikujte samostatně a vyžádejte si potvrzení.
Otázka 6: Proč jsou ochranné výstupy pro vysoké proudy nižší?
Řádky pro 1000 A–2500 A uvádějí 10 VA nebo 15 VA v závislosti na uspořádání jader. Ověřte, že zátěž moderních relé a vedení se vejde do těchto hodnot.
Otázka 7: Co je kritické nad 1250 A?
Potvrďte zpevněnou svorkovou soupravu, rozměry sběrnic, oteplování spojů, elektrodynamickou sílu, vůle, uchycení a odolnost při poruše. Nikdy neotevírejte sekundární obvod pod napětím.
Často kladené otázky
Q1: Lze tento 35kV proudový transformátor použít pro venkovní instalace?
Ne, je určen výhradně pro vnitřní instalace. Pracuje v teplotním rozsahu -25 °C až +40 °C bez silné kondenzace. Pro venkovní aplikace kontaktujte nás pro alternativní řešení.
Q2: Jakou třídu přesnosti zvolit pro fakturační měření elektřiny?
Pro fakturační měření doporučujeme třídu přesnosti 0,2S. Zajišťuje vysokou přesnost v rozsahu proudů 15 A až 2500 A dle IEC 61869-2. Přesnou konfiguraci jmenovitého výkonu konzultujte s našimi inženýry.
Q3: Jaké jsou krátkodobé tepelné a dynamické proudy?
Parametry závisí na zvoleném jmenovitém primárním proudu a třídě přesnosti. Tabulka uvádí hodnoty až do 2500 A s odpovídajícími dynamickými proudy. Tyto hodnoty zaručují bezpečný provoz při zkratu.
Q4: Které mezinárodní standardy IEC tento transformátor splňuje?
Transformátor splňuje normy IEC 61869-1/-2 i GB/T 20840.1/.2. Zajišťuje tak plnou kompatibilitu pro distribuční sítě 35 kV až 40,5 kV. Kopii certifikátů pro váš projekt si vyžádejte u obchodního oddělení.
Q5: Je možné zajistit specifické tovární zkoušky před odesláním?
Ano, rozsah továrních zkoušek lze přizpůsobit. Standardně provádíme rutinní zkoušky dle IEC 61869 pro jmenovité proudy do 2500 A. Specifické požadavky na zkoušky a dokumentaci prosím uveďte přímo do poptávky.
Q6: Pro jaké aplikace je tento sloupkový transformátor určen?
Jde o vnitřní sloupkový proudový transformátor s epoxidovou izolací. Je navržen pro kompaktní rozváděče a systémy s jmenovitou úrovní izolace 40,5/95/185 kV. Epoxidová izolace zajišťuje vysokou mechanickou pevnost.
