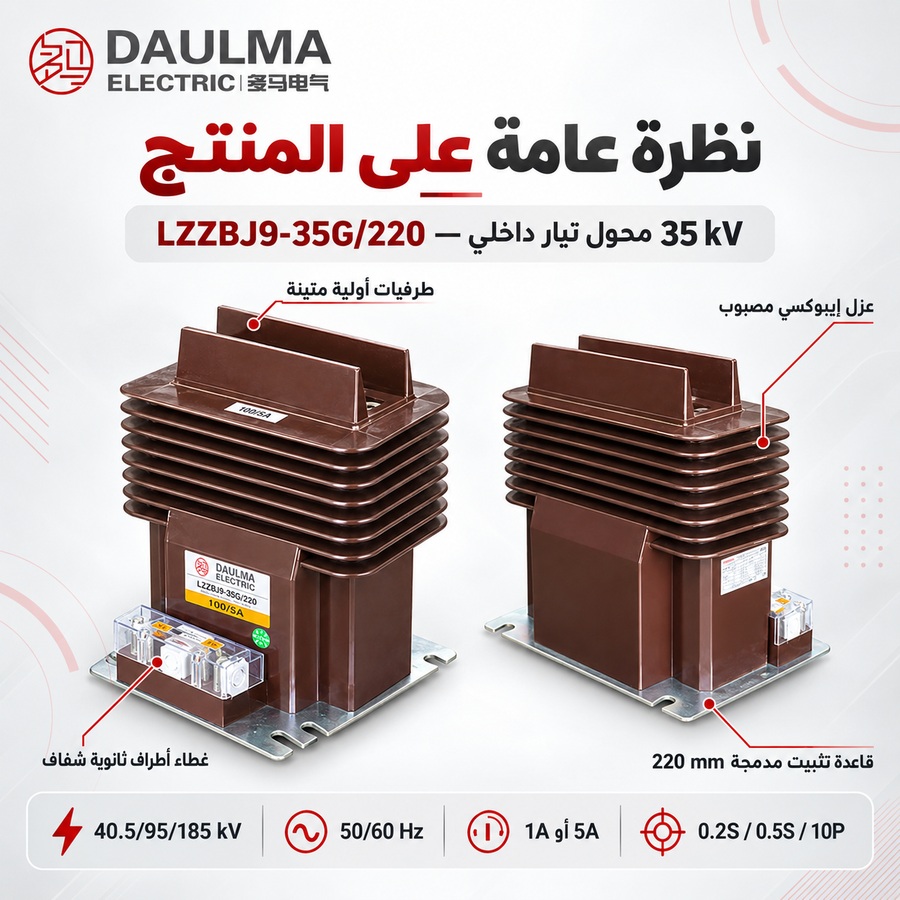

نظرة عامة
يُعد محول التيار LZZBJ9-35G/220 محولاً داخلياً من راتنج الإيبوكسي مصنّفًا لأنظمة فئة 35 كيلوفولت، ومناسبًا لتطبيقات الجهد المتوسط 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت. يتميز بتصميم عمودي مغلق بالكامل مع عزل من راتنج الإيبوكسي، حيث يُغلَّف القلب ولفات الثانوي لضمان أداء عازل مستقر، ومقاومة للرطوبة، ومتانة ميكانيكية في البيئات الداخلية.
تم تصميم هذا المحول المدمج بعرض 220 مم لقياس التيار، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد بتردد 50 هرتز أو 60 هرتز، ويُدعم فئات الدقة القياسية لوظائف القياس والحماية على حدٍّ سواء. وهو متوافق مع معايير التناسق العازل الدولية (مستوى العزل المصنّف 40.5/95/185 كيلوفولت)، ومخصص للاستخدام في معدات التوزيع الداخلية، وخزائن التغذية، ولوحات الحماية التي تفضل منصات أصغر حجمًا مقارنة بوحدات فئة 270 مم أو 300F الأكبر.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل المصنّف | 40.5/95/185 كيلوفولت |
| التردد المصنّف | 50 هرتز أو 60 هرتز |
| تيار الثانوي المصنّف | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | 50 أمبير إلى 1000 أمبير (حسب الكتالوج)؛ 5 أمبير–600 أمبير (حسب تخطيط المحطات) |
| فئات الدقة | القياس: 0.2، 0.5؛ الحماية: 5P، 10P |
| القدرة الخارجة المصنّفة | 20 فولت أمبير، 30 فولت أمبير، أو 30–50 فولت أمبير (حسب اللفة) |
| تيار التحمل الحراري قصير المدى | حتى 40 كيلو أمبير (1 ثانية، حسب الكتالوج) |
| تيار التحمل الديناميكي | حتى 100 كيلو أمبير (ذروة) |
| التثبيت | داخلي فقط |
| نوع العزل | مركب من راتنج الإيبوكسي |
| الهيكل | نوع عمودي، مغلق بالكامل |

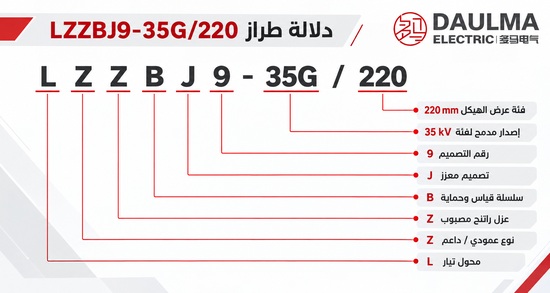

ترميز الموديل
- L: محول تيار.
- Z: هيكل نوع عمودي / داعم.
- Z: عزل من راتنج الإيبوكسي.
- B: سلسلة محولات تيار مع خيارات لفات للقياس والحماية.
- J: تصميم معزّز / قادر على الحماية.
- 9: تسلسل التصميم / رمز منصة المنتج.
- 35G: إصدار تصميم مدمج لفئة 35 كيلوفولت، مناسب لأنظمة داخلية 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت.
- 220: عرض هيكل مدمج من فئة 220 مم / منصة هيكلية.

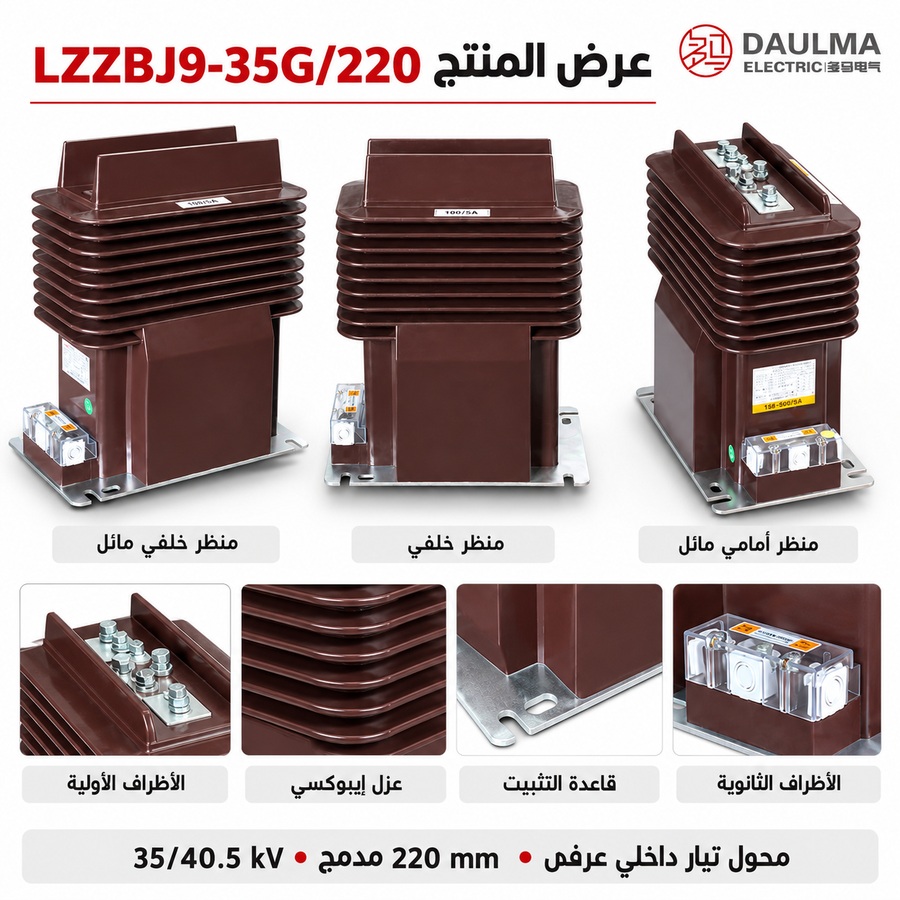

البناء
يستخدم محول التيار LZZBJ9-35G/220 هيكلًا مدمجًا مغلقًا بالكامل من راتنج الإيبوكسي. يمر الموصل الأولي عبر الجزء العلوي، الذي يعمل كواجهة اتصال عالية الجهد، بينما يحتوي الجزء السفلي على كتلة محطات الثانوي وقاعدة التثبيت. يتم إغلاق القلب المغناطيسي الكامل ولفات الثانوي بإحكام داخل الجسم المصبوب من الراتنج، مما يمنع التعرّض للرطوبة والملوثات المحيطة. يضمن هذا البناء استقرارًا عازلًا طويل الأمد، ومقاومة ممتازة للتتبع الكهربائي، وقوة ميكانيكية موثوقة في ظروف التشغيل العادية وظروف القصر. تم تحسين مقطع العرض الجانبي البالغ 220 مم للتكامل في معدات التوزيع الداخلية ذات المساحة المحدودة، مما يوفّر توازنًا بين أداء العزل عند مستويات نظام 40.5 كيلوفولت وتقليل البصمة الفيزيائية مقارنةً بمنصات محولات التيار الأوسع.
المعطيات التقنية
ظروف التشغيل
- التثبيت: تركيب داخلي لمعدات التوزيع وأنظمة التوزيع بجهد 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت.
- التردد المصنّف: 50 هرتز أو 60 هرتز.
- درجة حرارة المحيط: من -5°م إلى +40°م.
- حالة الموقع: عدم وجود اهتزاز شديد أو صدمات أو تأثيرات ميكانيكية في موقع التركيب.
- جودة الهواء: يجب ألا يكون الهواء المحيط ملوثًا بشدة بالغبار أو الدخان أو الغازات أو الأبخرة أو الأملاح المسببة للتآكل.
المعايير الفنية
يُعد محول التيار LZZBJ9-35G/220 محولاً داخليًا من راتنج الإيبوكسي مصممًا لأنظمة 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت، بمستوى عزل مصنّف 40.5/95/185 كيلوفولت. يعمل ضمن نطاق درجات حرارة محيطة من -5°م إلى +40°م، ويلتزم بمعايير IEC 61869 وGB/T 20840، ويدعم تيارات أولية من 50 أمبير إلى 1000 أمبير مع خيارات ثانوية 1 أمبير أو 5 أمبير.
| النوع | التيار الأولي المصنّف (أمبير) |
فئات الدقة |
القدرة الخارجة المصنّفة (فولت أمبير) | تيار التحمل الحراري قصير المدى (Ith)(كيلو أمبير) |
التيار الديناميكي المصنّف (Idyn)(كيلو أمبير) |
||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 0.2S |
0.5 0.5S |
10P10 5P10 |
10P15 5P15 |
10P20 5P20 |
|||||
| LZZBJ9-35G/220 | 50 | 0.2(S) / 0.5(S) 0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P15 0.5(S)/10P15 0.2(S)/10P20 0.5(S)/10P20 |
20 | 30 | 30-50 | 20 | 20 | 8/2 | 20 |
| 75 | 12/2 | 30 | |||||||
| 100 | 16/2 | 40 | |||||||
| 150 | 20/2 | 50 | |||||||
| 200 | |||||||||
| 300 | 20/4 | 50 | |||||||
| 400 | |||||||||
| 500 | |||||||||
| 600 | 31.5/4 | 80 | |||||||
| 750 | |||||||||
| 800 | |||||||||
| 1000 | 40/4 | 100 | |||||||
1. القدرة الخارجة المصنّفة وفئة الدقة المرتبطة بها بديل واحد فقط.
2. إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

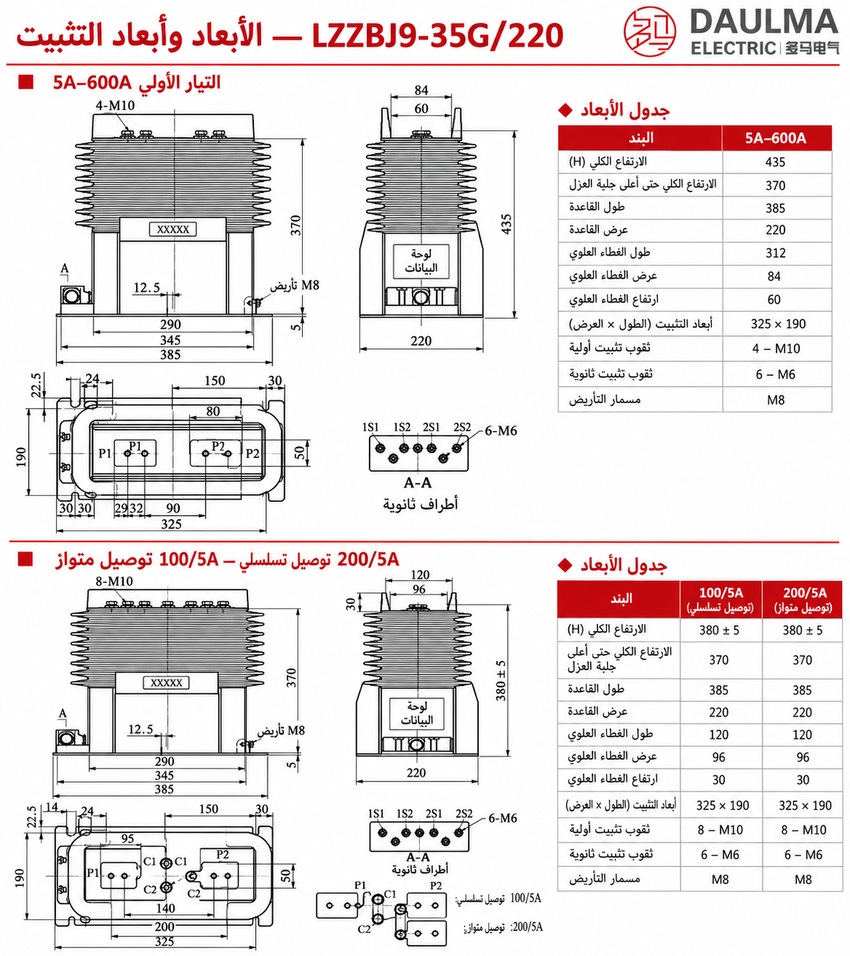

مخطط التثبيت
تم تصميم محول التيار LZZBJ9-35G/220 للتثبيت الآمن داخل حجرات معدات التوزيع الداخلية. يتطلب التثبيت المحاذاة مع المخطط المُعتمد لضمان الملاءمة الصحيحة، وإمكانية الوصول إلى المحطات، والمسافات الكهربائية الآمنة. يسمح التصميم المدمج بعرض جانبي 220 مم بالتكامل في تخطيطات معدات التوزيع القياسية مع الحفاظ على المسافات المطلوبة بين الأطوار وبين الطور والأرض لمعدات فئة 40.5 كيلوفولت.
الاختيار والأسئلة الشائعة
دليل الاختيار
- استخدم منصة 220 فقط بعد التحقق من ملاءمتها لمعدات التوزيع. تأكد من العرض الفعلي للجسم، وهندسة المحطات الأولية، وفتحات القاعدة، وإمكانية الوصول إلى الثانوي، والمسافات البينية لجهد 40.5 كيلوفولت مقابل المخطط المعتمد.
- اختر من نطاق الكتالوج 50 أمبير–1000 أمبير. يشير مرجع تخطيط المحطات بشكل منفصل إلى 5 أمبير–600 أمبير؛ عامله كمرجع خاص برسم معين وتأكد من النسبة وترتيب الأسلاك بدقة.
- عرّف لفات القياس والحماية كمجموعة واحدة. تُزاوج الخيارات بين 0.2S أو 0.5 مع 10P10 أو 10P15 أو 10P20؛ حدّد الوظيفة المطلوبة والفئة لكل لفة.
- خصّص القدرة الخارجة المصنّفة بشكل صريح. تذكر الصفحة 20 فولت أمبير و30 فولت أمبير و30–50 فولت أمبير دون ربط واضح حسب الفئة، لذا احصل على جدول لفات يوضح الفولت أمبير والتيار الثانوي والمحطات لكل لفة.
- تحقق من ظروف العطل والموقع. تأكد من تيار التحمل الحراري لمدة ثانية واحدة والتيار الديناميكي الذروي حسب النسبة، ومستوى العزل، والارتفاع، والتكثّف، والتلوث، والتفريغ الجزئي، واختبارات IEC 61869 المطبقة.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لعدادات الفوترة؟
اختر فئة الدقة 0.2S أو 0.5S لتطبيقات القياس التجاري. يضمن المحول دقة قياس ضمن نطاق التيار المقنن وفقاً لمعايير IEC 61869. تواصل معنا لتأكيد المعايرة المصنعية.
Q2: هل يمكن تركيب هذا المحول في بيئات خارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط ضمن أنظمة التوزيع بجهد 35 كيلوفولت. يجب أن تكون بيئة التركيب خالية من الاهتزازات الشديدة والملوثات الهوائية.
Q3: كيف يتم تحديد تيار التحمل الحراري للمحول؟
يعتمد تيار التحمل الحراري والديناميكي على التيار الأولي المختار والذي يتراوح بين 50 و1000 أمبير. يرجى مراجعة الجدول الفني لتحديد القيم الدقيقة لمشروعك.
Q4: ما هي المعايير الدولية المطبقة على هذا المحول؟
يلتزم المحول بمعايير IEC 61869 والمعايير الصينية GB/T 20840. يتم تصنيعه من راتنج الإيبوكسي بمستوى عزل 40.5/95/185 كيلوفولت. يخضع إصدار الشهادات لتأكيد المتطلبات الخاصة بالمشروع.
Q5: هل تتوفر خيارات تخصيص للتيار الثانوي؟
نعم، يدعم المحول خيارات التيار الثانوي بمقدار 1 أمبير أو 5 أمبير. يمكن تخصيص فئات الدقة المتعددة حسب الحاجة. تواصل مع المبيعات للحصول على عرض فني مخصص.
Q6: في أي تطبيقات تُستخدم محولات التيار LZZBJ9-35G/220؟
تُستخدم هذه المحولات الداخلية من راتنج الإيبوكسي في معدات التوزيع الداخلية بأنظمة 35 و36 و40.5 كيلوفولت. تعمل بتردد 50 أو 60 هرتز ضمن نطاق حرارة -5 إلى +40 درجة مئوية.
