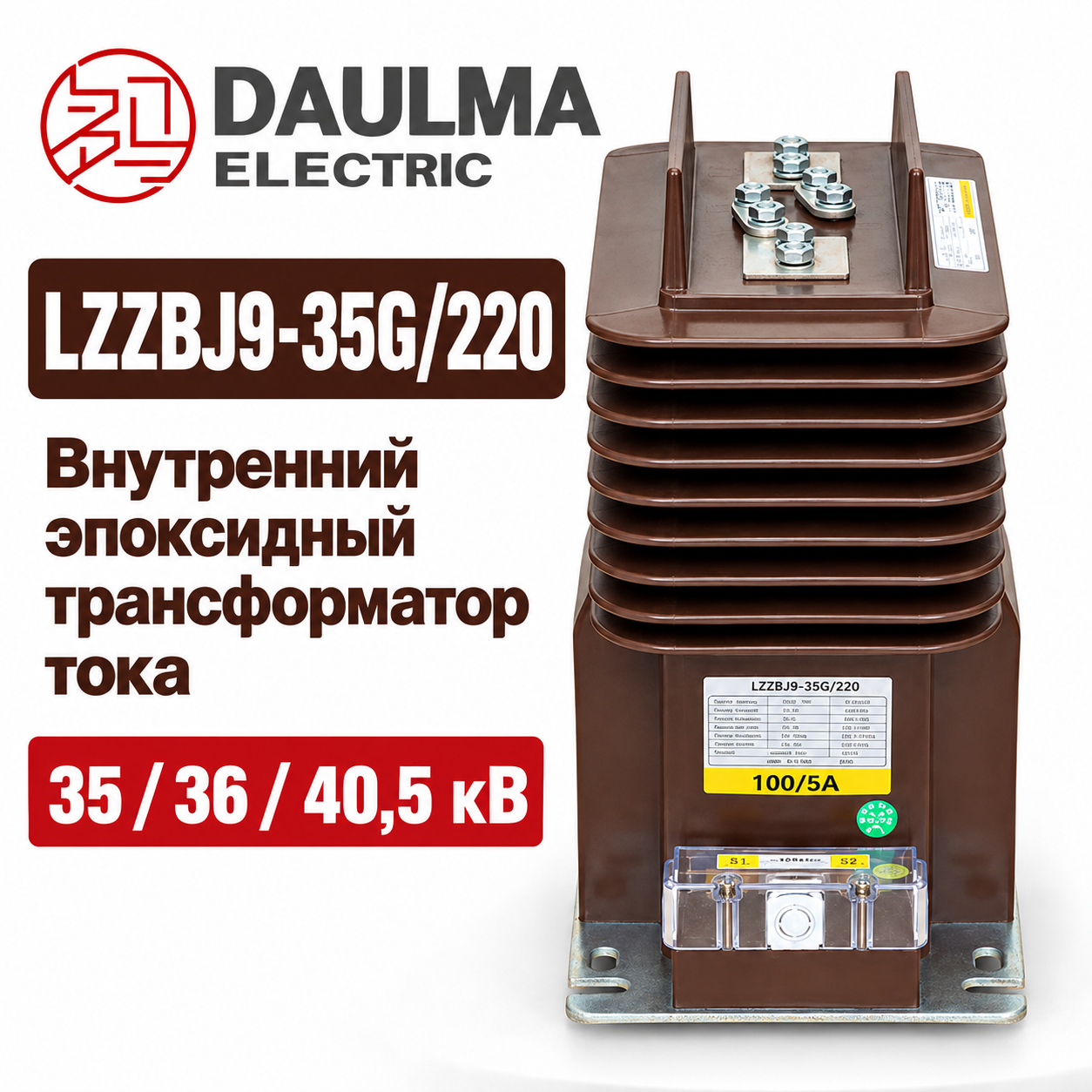

Обзор
Трансформатор тока LZZBJ9-35G/220 — это устройство для внутренней установки с эпоксидной литой изоляцией, предназначенное для систем класса напряжения 35 кВ и пригодное для применения в сетях среднего напряжения 35 кВ / 36 кВ / 40,5 кВ. Конструкция полностью закрытого опорного типа с литой эпоксидной изоляцией герметично защищает магнитопровод и вторичные обмотки, обеспечивая стабильные диэлектрические характеристики, влагостойкость и механическую прочность в условиях эксплуатации внутри помещений.
Предназначен для измерения тока, учёта электроэнергии и релейной защиты в сетях переменного тока частотой 50 Гц или 60 Гц. Компактный трансформатор тока шириной 220 мм поддерживает стандартные классы точности как для измерительных, так и для защитных функций. Соответствует международным требованиям по координации изоляции (номинальный уровень изоляции 40,5/95/185 кВ) и предназначен для установки во внутренних распределительных устройствах, фидерных шкафах и панелях релейной защиты, где пространственные ограничения делают предпочтительным использование более компактной платформы по сравнению с моделями шириной 270 мм или класса 300F.

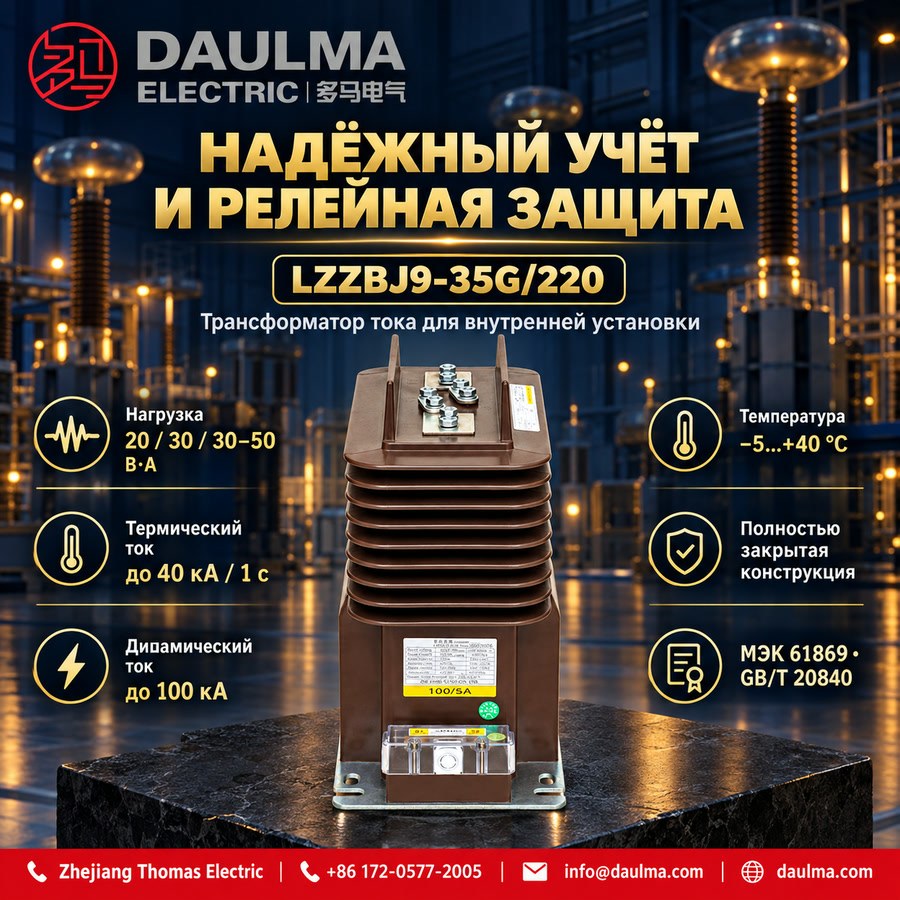

Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ / 36 кВ / 40,5 кВ |
| Номинальный уровень изоляции | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Диапазон первичного тока | 50–1000 А (по каталогу); 5–600 А (по схеме выводов) |
| Классы точности | Измерительные: 0,2, 0,5; Защитные: 5P, 10P |
| Номинальная нагрузка | 20 В·А, 30 В·А или 30–50 В·А (в зависимости от обмотки) |
| Термический ток короткого замыкания | До 40 кА (1 с, по каталогу) |
| Динамический ток электродинамической стойкости | До 100 кА (амплитудное значение) |
| Установка | Только внутри помещений |
| Тип изоляции | Эпоксидная литая |
| Конструкция | Опорного типа, полностью закрытая |

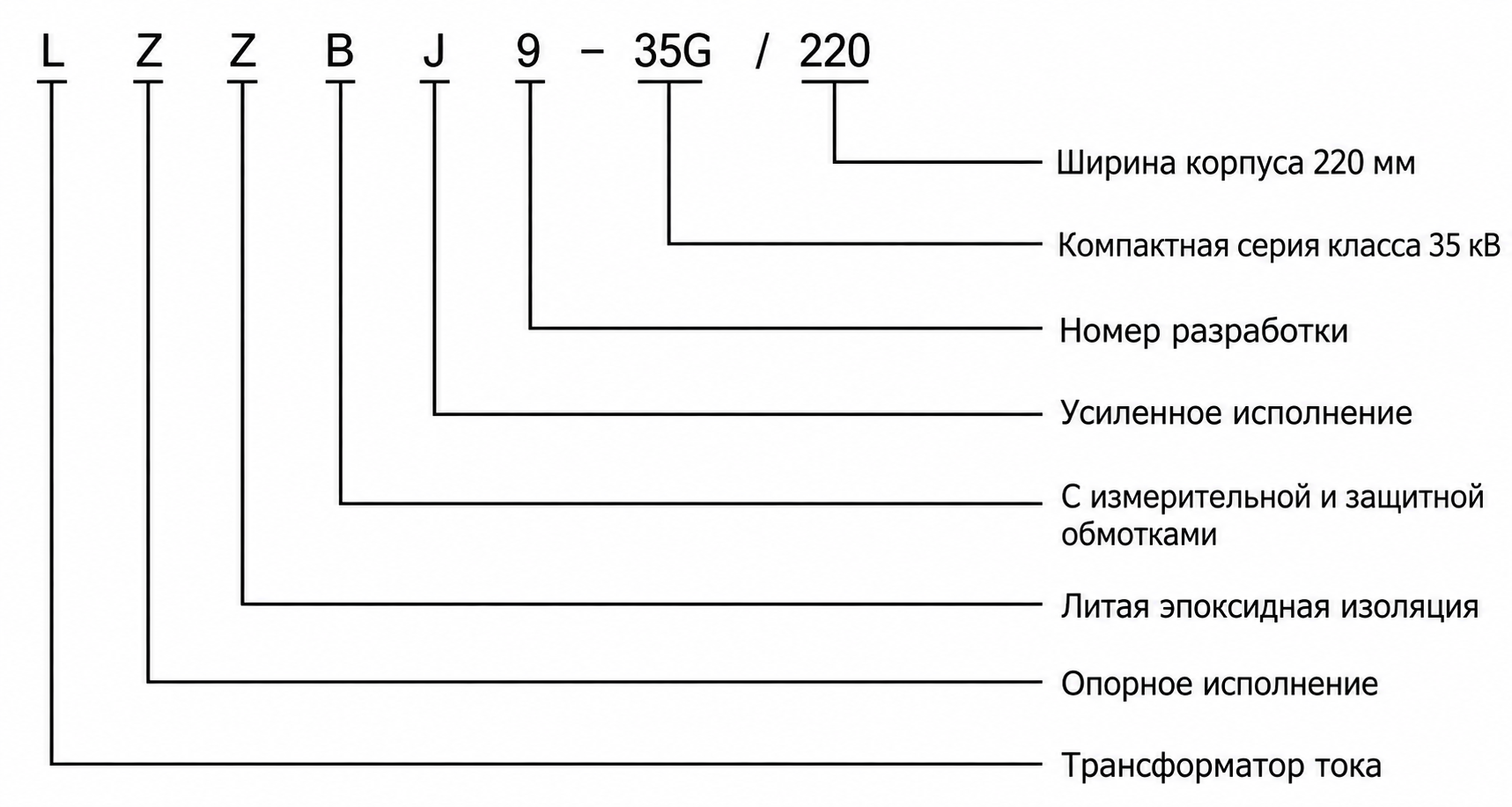

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Конструкция опорного (стоечного) типа.
- Z: Изоляция из литой эпоксидной смолы.
- B: Серия трансформаторов тока с возможностью выбора измерительных и защитных обмоток.
- J: Усиленная конструкция, пригодная для целей защиты.
- 9: Порядковый номер разработки / код платформы изделия.
- 35G: Компактная версия для класса напряжения 35 кВ, пригодная для внутренних систем 35 кВ / 36 кВ / 40,5 кВ.
- 220: Компактный корпус шириной класса 220 мм / конструктивная платформа.

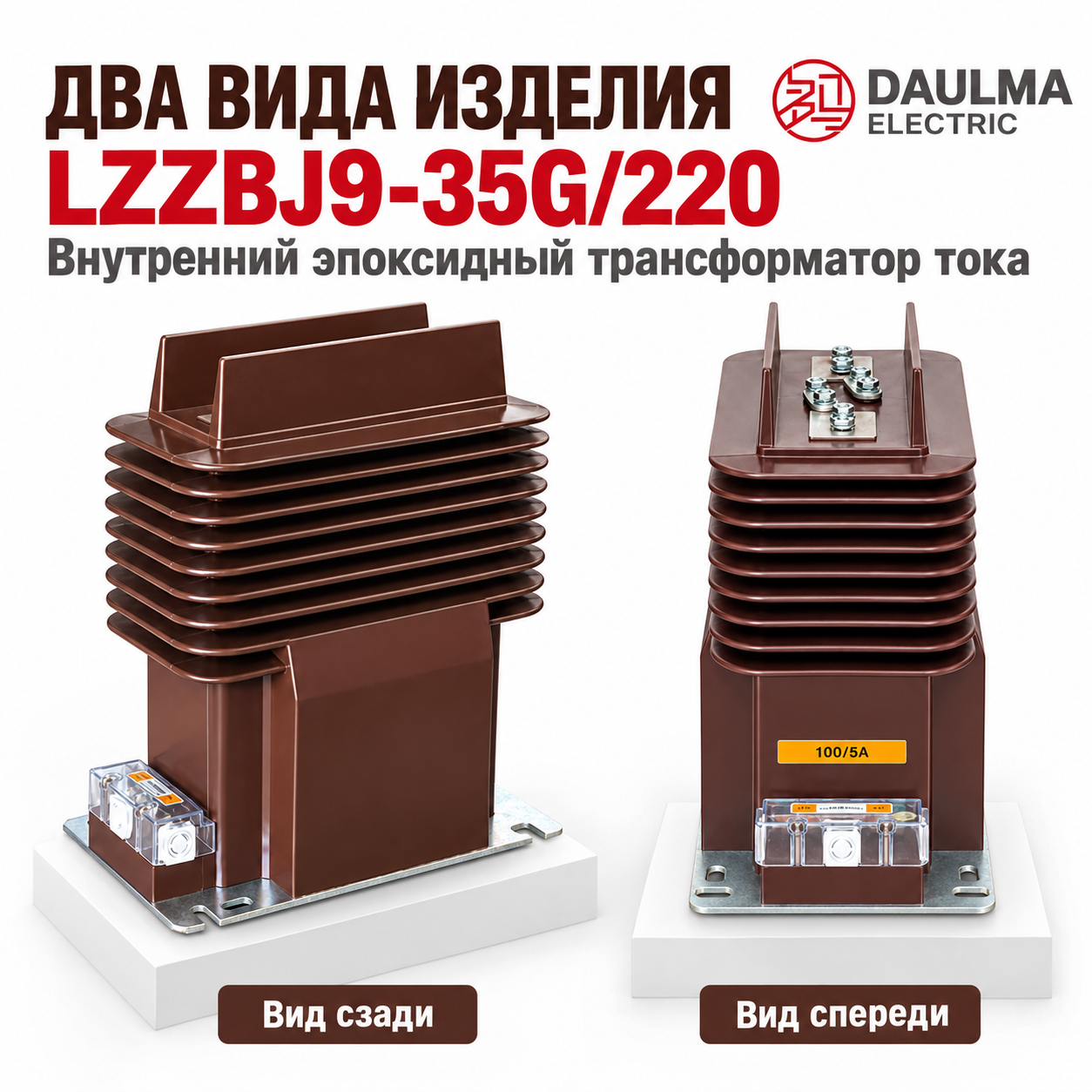

Конструкция

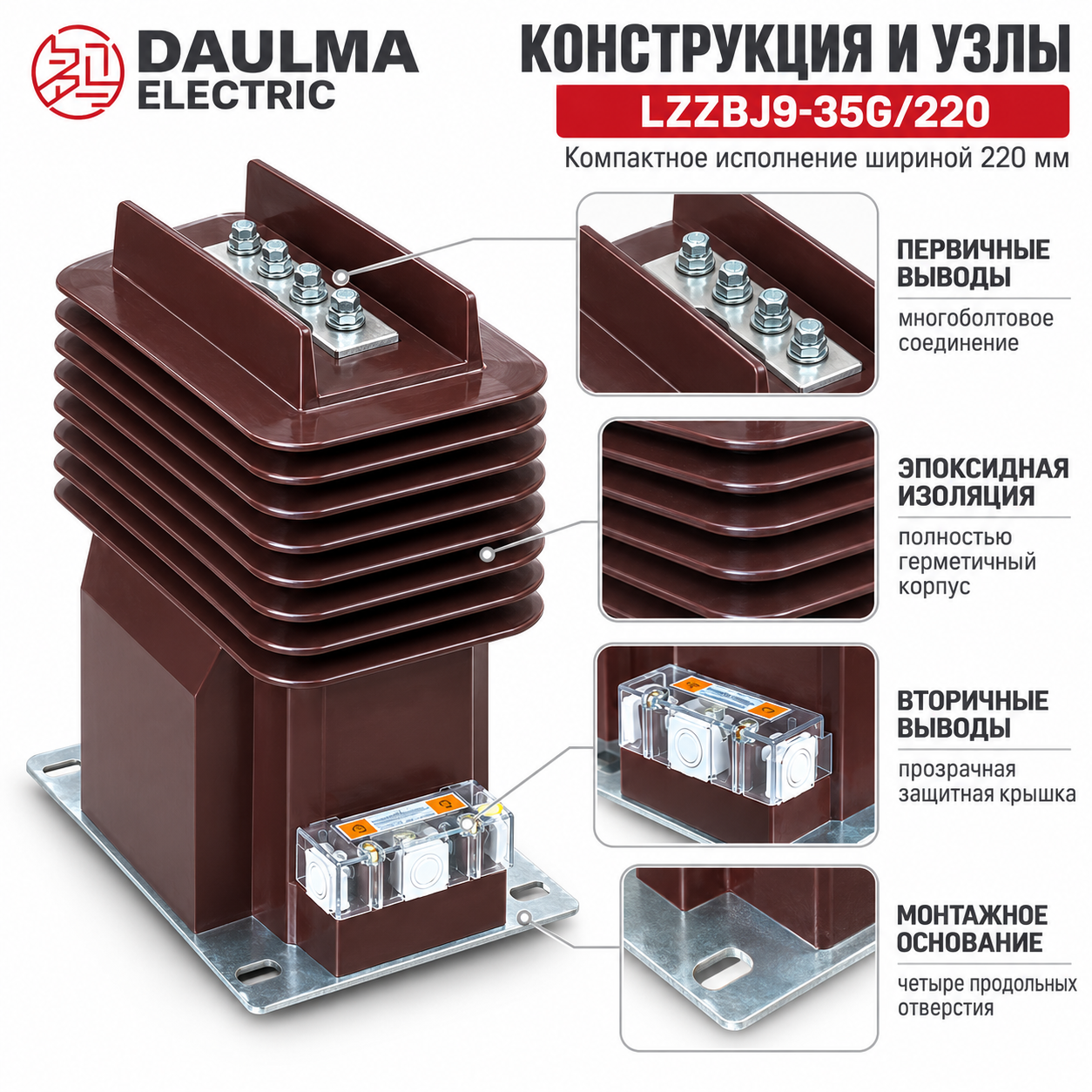

Трансформатор тока LZZBJ9-35G/220 выполнен в компактной полностью закрытой конструкции с литой эпоксидной изоляцией. Первичный проводник проходит через верхнюю часть корпуса, которая служит интерфейсом для подключения высокого напряжения, а нижняя часть содержит клеммную колодку вторичных цепей и монтажное основание. Магнитопровод и вторичные обмотки герметично запечатаны внутри литого корпуса, что исключает воздействие влаги и загрязняющих веществ окружающей среды. Такая конструкция обеспечивает долговременную диэлектрическую стабильность, высокую стойкость к поверхностным разрядам и надёжную механическую прочность как в нормальных условиях эксплуатации, так и при коротких замыканиях. Ширина корпуса 220 мм оптимизирована для интеграции в компактные распределительные устройства внутренней установки, обеспечивая баланс между изоляционными характеристиками на уровне систем 40,5 кВ и уменьшенными габаритами по сравнению с более широкими платформами трансформаторов тока.

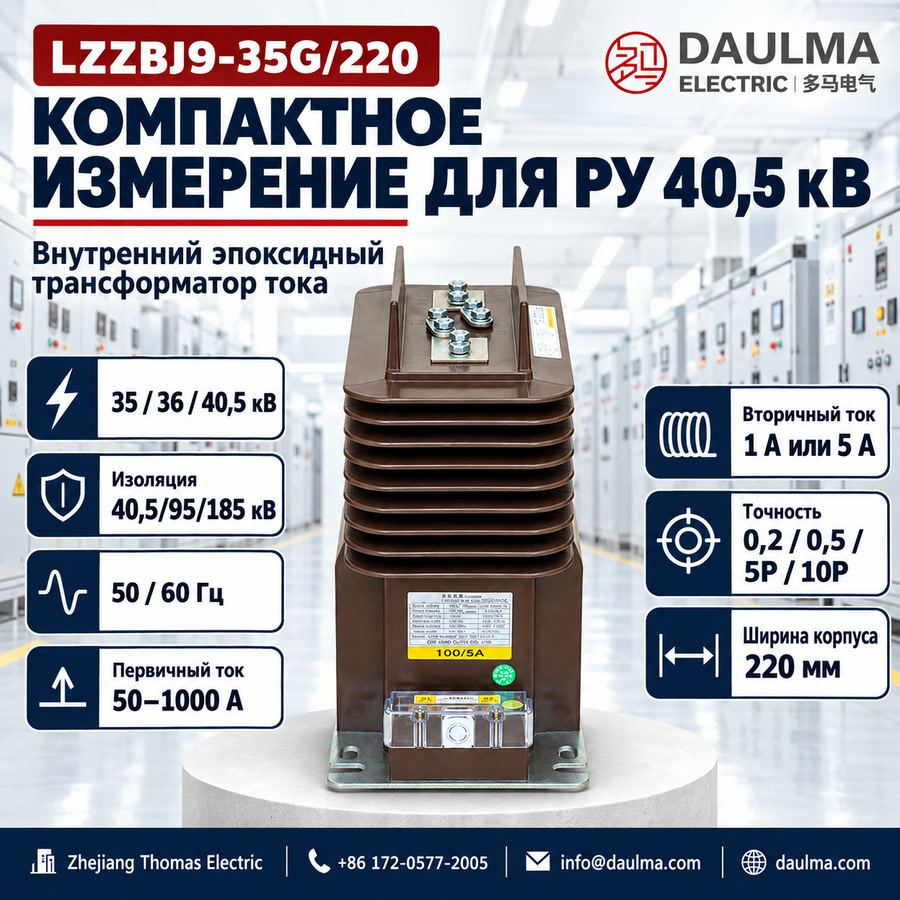

Технические параметры
Условия эксплуатации
- Установка: Внутри помещений для распределительных устройств и сетей классов 35 кВ / 36 кВ / 40,5 кВ.
- Номинальная частота: 50 Гц или 60 Гц.
- Температура окружающей среды: от –5 °C до +40 °C.
- Условия на месте установки: Отсутствие сильной вибрации, ударов или механических воздействий.
- Качество воздуха: Воздух не должен содержать значительного количества пыли, дыма, коррозионных газов, паров или солей.
Технические параметры
Трансформатор тока LZZBJ9-35G/220 — это устройство для внутренней установки с эпоксидной литой изоляцией, предназначенное для систем 35 кВ / 36 кВ / 40,5 кВ с номинальным уровнем изоляции 40,5/95/185 кВ. Рабочий диапазон температуры окружающей среды — от –5 °C до +40 °C. Соответствует стандартам IEC 61869 и GB/T 20840. Поддерживает первичные токи от 50 А до 1000 А и вторичные токи 1 А или 5 А.
| Тип | Номинальный первичный ток (А) |
Классы точности |
Номинальная нагрузка (В·А) | Термический ток короткого замыкания (Ith) (кА) |
Номинальный динамический ток (Idyn) (кА) |
||||
|---|---|---|---|---|---|---|---|---|---|
| 0,2 0,2S |
0,5 0,5S |
10P10 5P10 |
10P15 5P15 |
10P20 5P20 |
|||||
| LZZBJ9-35G/220 | 50 | 0,2(S) / 0,5(S) 0,2(S)/10P10 0,5(S)/10P10 0,2(S)/10P15 0,5(S)/10P15 0,2(S)/10P20 0,5(S)/10P20 |
20 | 30 | 30–50 | 20 | 20 | 8/2 | 20 |
| 75 | 12/2 | 30 | |||||||
| 100 | 16/2 | 40 | |||||||
| 150 | 20/2 | 50 | |||||||
| 200 | |||||||||
| 300 | 20/4 | 50 | |||||||
| 400 | |||||||||
| 500 | |||||||||
| 600 | 31,5/4 | 80 | |||||||
| 750 | |||||||||
| 800 | |||||||||
| 1000 | 40/4 | 100 | |||||||
1. Номинальная нагрузка и соответствующий ей класс точности являются взаимоисключающими вариантами.
2. Если требования заказчика выходят за рамки указанных параметров, условия согласовываются между изготовителем и покупателем.
Установка и подключение

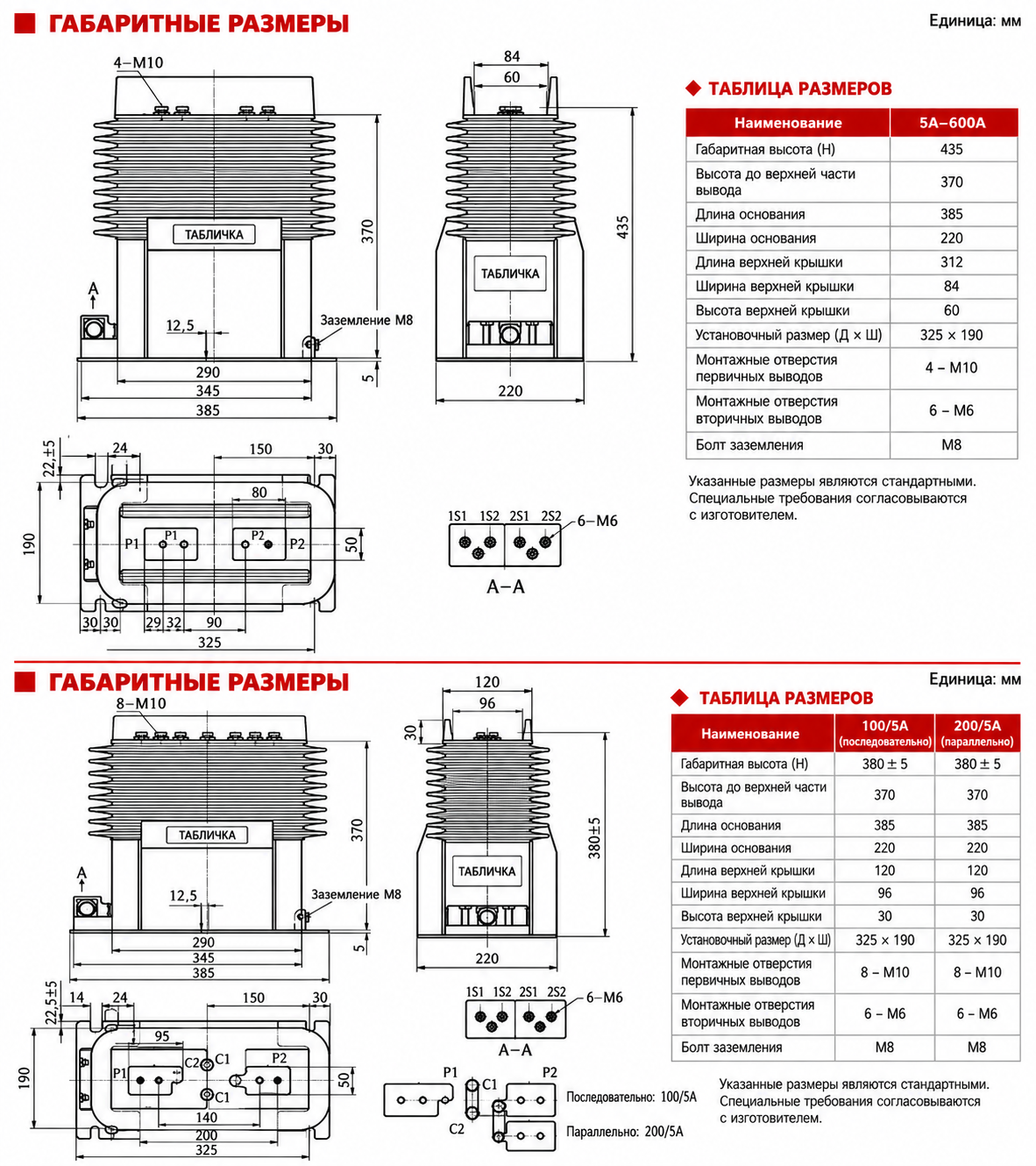

Схема установки
Трансформатор тока LZZBJ9-35G/220 предназначен для надёжного монтажа в отсеках распределительных устройств внутренней установки. Установка требует точного соответствия утверждённому габаритному чертежу для обеспечения правильной посадки, доступа к клеммам и соблюдения электрических изоляционных расстояний. Компактная конструкция шириной 220 мм позволяет интегрировать устройство в стандартные схемы КРУ, сохраняя необходимые межфазные и фаза-земля расстояния для оборудования класса 40,5 кВ.
Подбор и частые вопросы
Руководство по выбору
- Используйте платформу 220 только после проверки совместимости с КРУ. Подтвердите фактическую ширину корпуса, геометрию первичных выводов, расположение монтажных отверстий, доступ к вторичным клеммам и межфазные расстояния для напряжения 40,5 кВ по утверждённому габаритному чертежу.
- Выбирайте из диапазона первичных токов 50–1000 А по каталогу. Отдельная ссылка на схему выводов указывает диапазон 5–600 А; рассматривайте её как специфическую для чертежа и уточняйте точное передаточное отношение и схему подключения.
- Определяйте измерительные и защитные обмотки как единый комплект. Доступны комбинации: 0,2S или 0,5 с 10P10, 10P15 или 10P20; укажите требуемую функцию и класс точности для каждой обмотки.
- Чётко задавайте номинальную нагрузку. На странице указаны значения 20 В·А, 30 В·А и 30–50 В·А без однозначного соответствия классам точности, поэтому запросите спецификацию обмоток с указанием В·А, вторичного тока и клемм для каждой обмотки.
- Проверяйте условия КЗ и места установки. Подтвердите термический ток (1 с) и динамический ток (амплитудный) для конкретного передаточного отношения, уровень изоляции, высоту над уровнем моря, конденсацию, степень загрязнения, частичные разряды и соответствие испытаниям по IEC 61869.
Часто задаваемые вопросы
В1: Что означает «220» в обозначении LZZBJ9-35G/220?
Это обозначение компактной механической платформы с шириной корпуса примерно 220 мм, а не напряжение, передаточное отношение или номинальная нагрузка.
В2: Какой диапазон первичных токов является стандартным?
В таблице выбора по каталогу указан диапазон от 50 А до 1000 А. Указание 5–600 А относится к схеме выводов и требует уточнения для конкретной модели.
В3: Когда следует выбирать класс 10P20?
Класс 10P20 выбирается только в случае, если расчёт защиты требует сохранения точности при токе, в двадцать раз превышающем номинальный, при заданной нагрузке. Учитывайте суммарную нагрузку от реле, кабелей и клемм.
В4: Доступна ли нагрузка 50 В·А для любого класса точности?
Универсального соответствия не предусмотрено. Значения 20 В·А, 30 В·А и 30–50 В·А зависят от обмотки и класса точности; требуется спецификация нагрузки по каждой обмотке.
В5: Можно ли изменить передаточное отношение последовательным или параллельным соединением вторичных обмоток?
На странице упоминаются последовательное/параллельное соединение и маркировка передаточных отношений, но универсальная схема подключения не определена. Следуйте только схеме выводов для конкретной модели и никогда не изменяйте соединения обмоток ТТ самостоятельно.
В6: Какие преимущества даёт платформа 220?
Она позволяет уменьшить ширину КРУ по сравнению с конструкциями шириной 270 мм или класса 300F при условии соблюдения требуемых изоляционных расстояний, геометрии первичных соединений и доступа для обслуживания.
В7: Что необходимо проверить перед включением под напряжение?
Проверьте передаточное отношение, клеммы обмоток, полярность, одноточечное заземление вторичной цепи, монтаж, изоляционные расстояния и фактическую нагрузку. Никогда не оставляйте вторичную обмотку ТТ разомкнутой при протекании первичного тока.
Часто задаваемые вопросы
Q1: Где допускается установка трансформатора LZZBJ9-35G/220?
Установка допускается только внутри помещений. Эксплуатация возможна при температуре от –5 до +40 °C. Помещение должно быть защищено от вибраций и агрессивных газов.
Q2: Какой класс точности выбрать для коммерческого учета?
Для расчетов используйте класс 0,2S. Он обеспечивает высокую точность в диапазоне 5-120% номинального тока согласно IEC 61869. Запросите сертификат калибровки на заводе.
Q3: В каком диапазоне доступны первичные токи?
Диапазон первичных токов составляет от 50 до 1000 А. Номинальный ток вторичных цепей выбирается 1 А или 5 А. Конкретные коэффициенты указываются в опросном листе.
Q4: Соответствует ли оборудование международным стандартам МЭК?
Да, продукция полностью соответствует стандартам IEC 61869 и GB/T 20840. Уровень изоляции составляет 40,5/95/185 кВ. Запросите протоколы заводских испытаний перед отгрузкой.
Q5: Как заказать модель для сетей 60 Гц?
Номинальная частота составляет 50 Гц или 60 Гц. Укажите требуемую частоту и напряжение системы в опросном листе. Отправьте техническое задание инженеру для согласования.
Q6: Для каких распределительных устройств предназначен данный аппарат?
Устройство предназначено для комплектных распределительных устройств классов 35, 36 и 40,5 кВ. Изоляция выполнена из эпоксидного компаунда. Номинальный уровень изоляции составляет 40,5/95/185 кВ.
Q7: Почему стоит выбрать Daulma для трансформаторов 35 кВ?
Производитель Daulma специализируется на выпуске измерительного оборудования с литой эпоксидной изоляцией. Продукция соответствует стандартам IEC 61869 и адаптирована для промышленных распределительных сетей. Поддерживается прямая техническая консультация.
