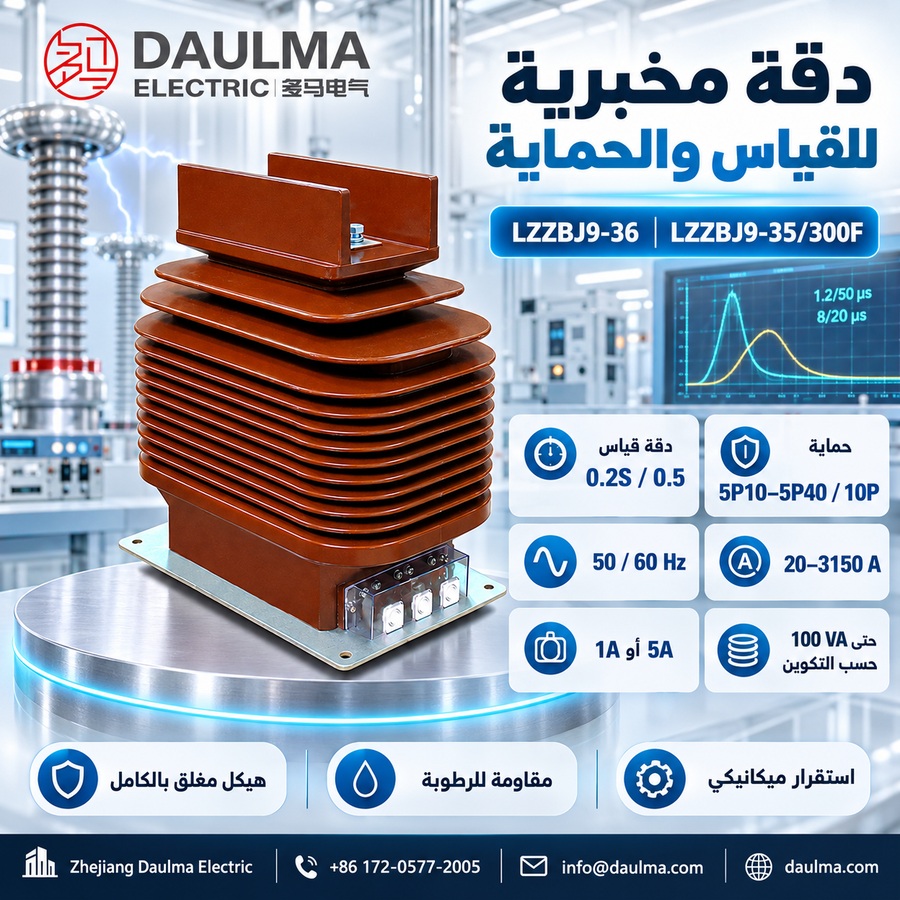

نظرة عامة
محول التيار LZZBJ9-36 / LZZBJ9-35/300F هو محول تيار داخلي مصبوب بالراتنج الإبوكسي، مصمم لأنظمة التيار المتردد متوسطة الجهد بجهود 35 كيلوفولت و36 كيلوفولت و40.5 كيلوفولت، ويعمل بتردد 50 هرتز أو 60 هرتز. يتميز بهيكل عمودي مغلق بالكامل، حيث تكون اللفات الأولية والثانوية والنواة المغناطيسية مختومة داخل عزل من الراتنج المصبوب، مما يضمن قوة ميكانيكية عالية، ومقاومة للرطوبة، وأداءً عازلاً مستقرًا.
يدعم هذا المحول تطبيقات القياس (بدقة 0.2S/0.5) والحماية (5P/10P)، مما يجعله مناسبًا لقياس الطاقة، وقياس التيار، والحماية بواسطة المرحلات في معدات التوزيع المعزولة بالهواء بجهد 36 كيلوفولت، وخزانات التغذية ذات التيار العالي، ولوحات المحطات الفرعية. وهو يتوافق مع مستويات العزل القياسية 40.5/95/185 كيلوفولت، ويستوعب تيارات أولية تتراوح بين 20 أمبير و3150 أمبير مع مخارج ثانوية بتيار 5 أمبير أو 1 أمبير.

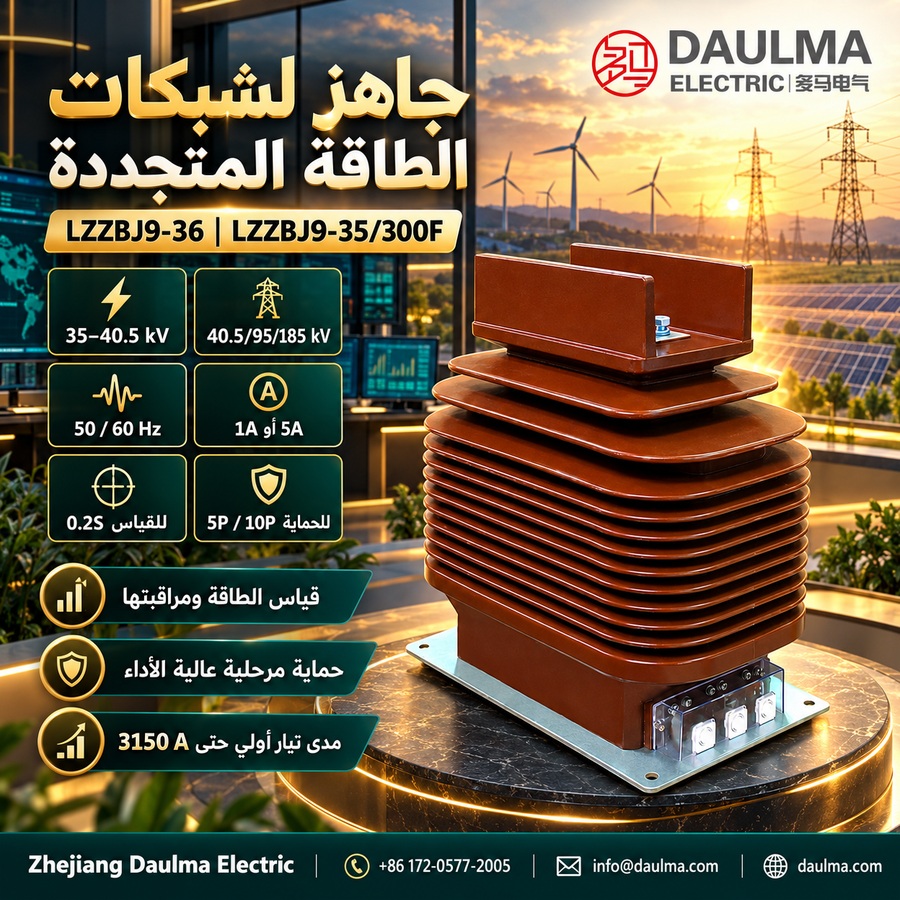

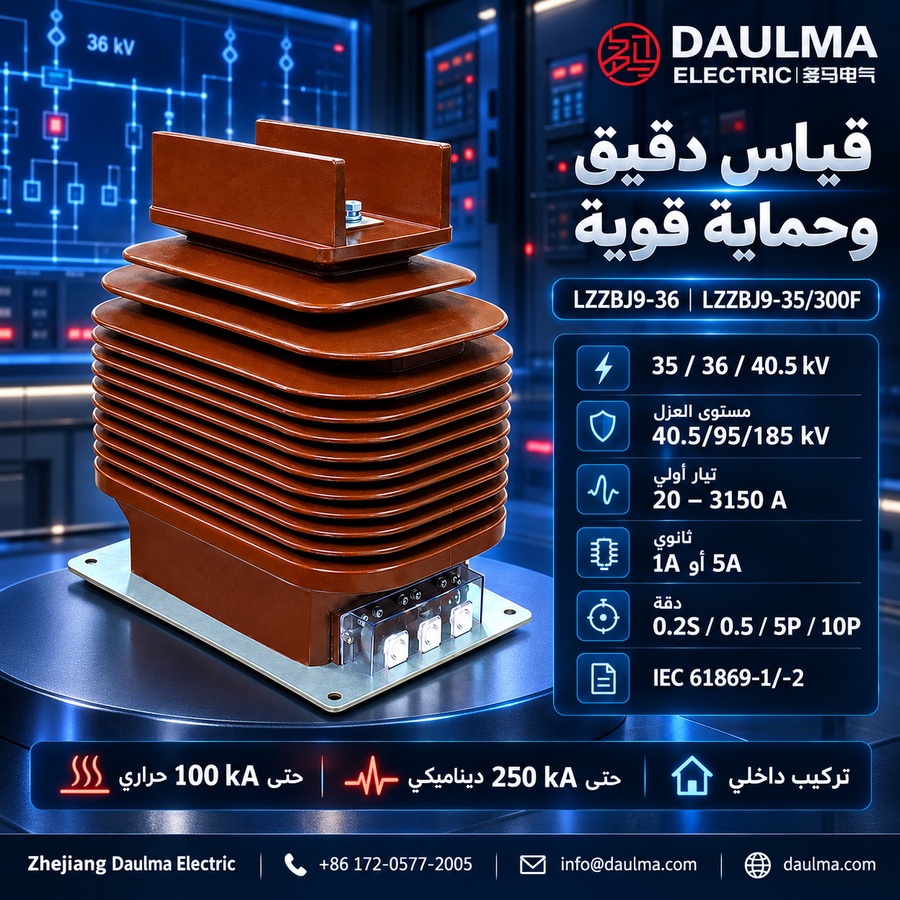

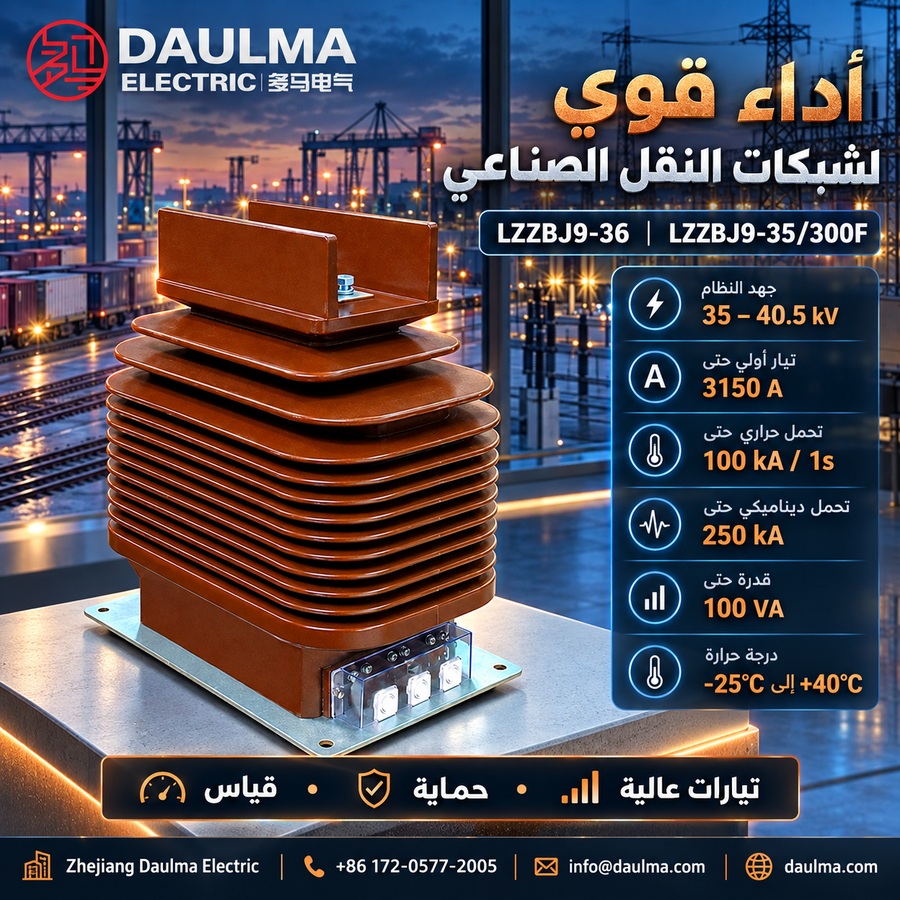

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت |
| مستوى العزل (Um/Us/Ud) | 40.5/95/185 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | 20 أمبير – 3150 أمبير |
| فئات دقة القياس | 0.2S، 0.5 |
| فئات دقة الحماية | 5P، 10P |
| تيار التحمل الحراري القصير (Ith) | حتى 100 كيلو أمبير (1 ثانية) |
| تيار التحمل الديناميكي (Idyn) | حتى 250 كيلو أمبير |
| بيئة التركيب | داخلي |
| مادة العزل | راتنج إبوكسي مصبوب |
| نوع الهيكل | هيكل عمودي مغلق بالكامل |

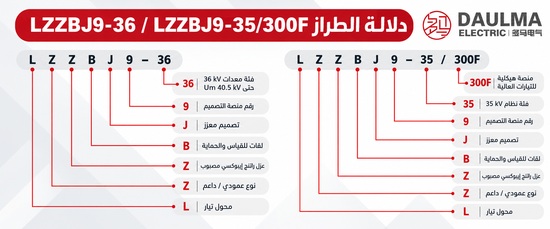

ترميز الموديل
- L: محول تيار.
- Z: هيكل عمودي / داعم.
- Z: عزل مصبوب بالراتنج الإبوكسي.
- B: سلسلة تحتوي على لفات قياس وحماية معًا.
- J: تصميم معزز لتطبيقات الحماية.
- 9: رقم تسلسلي أو رمز منصة التصميم.
- 36: فئة معدات دولية بجهد 36 كيلوفولت (تعادل جهد نظام أقصاه 40.5 كيلوفولت).
- 300F: منصة هيكلية من الفئة 300F لتطبيقات معدات التوزيع الداخلية ذات التيار العالي.

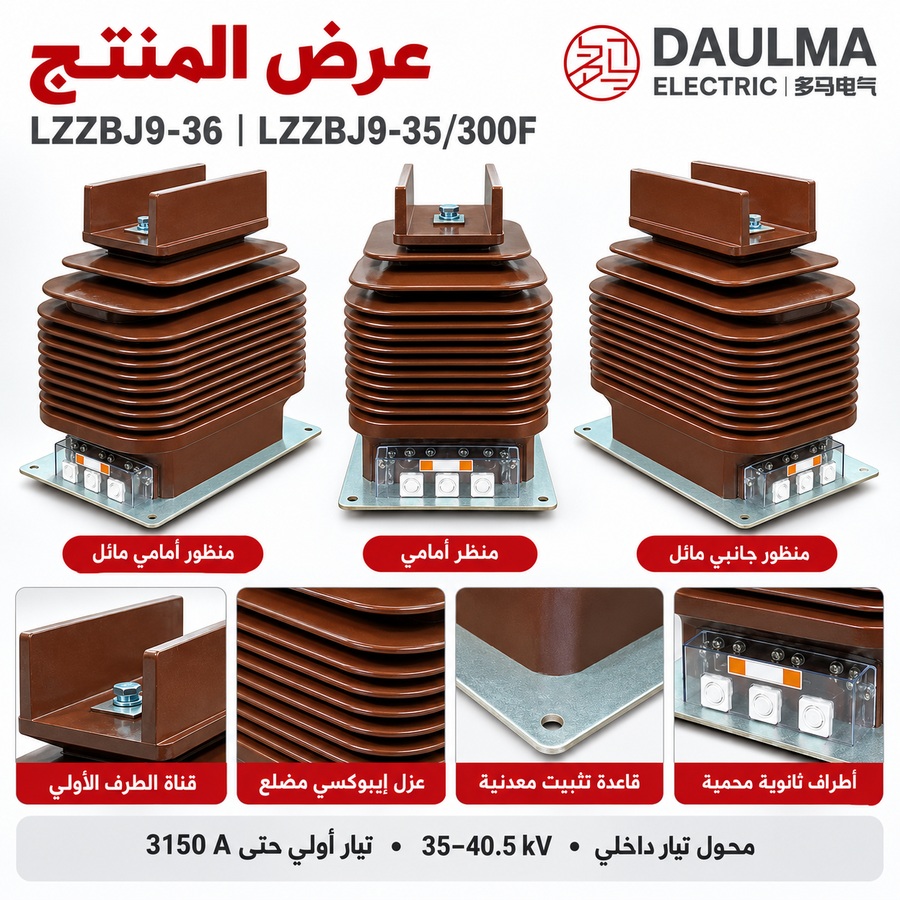

الهيكل

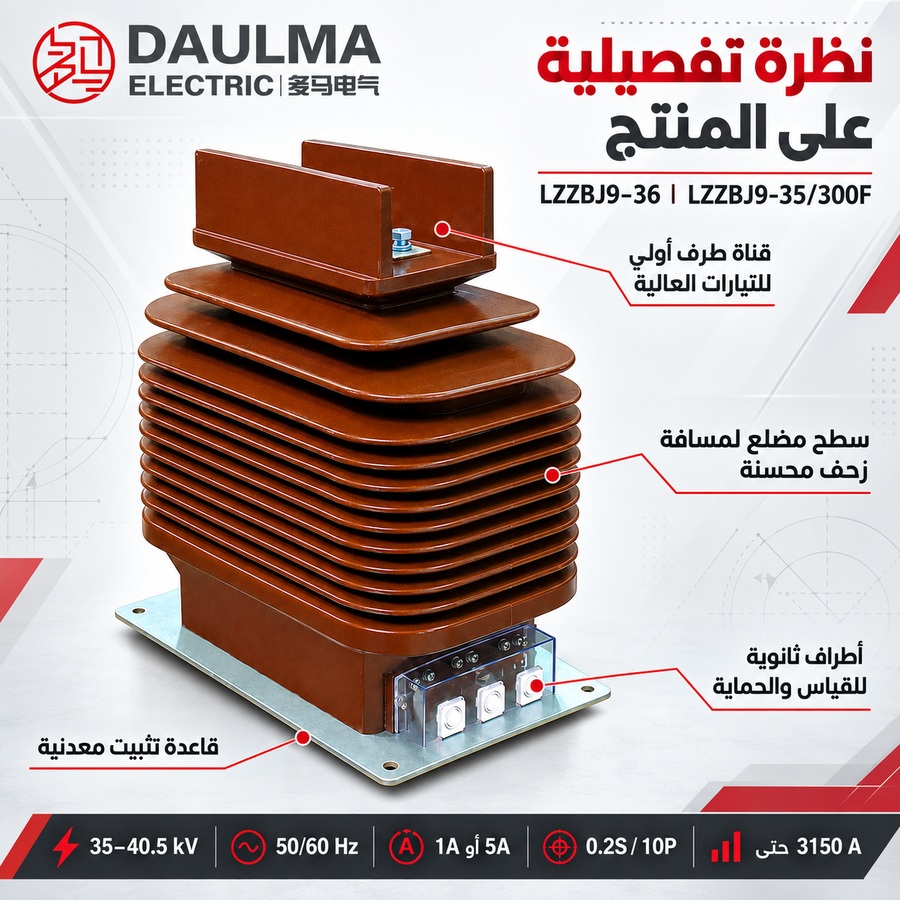

يتميز محول التيار LZZBJ9-36 / LZZBJ9-35/300F بهيكل متين مغلق بالكامل من الراتنج الإبوكسي، مع سطح خارجي مُضلّع واسع لتحسين المسافة الزاحفة والتنسيق العازل عند جهد نظام 40.5 كيلوفولت. يتم ختم كامل مجموعة النواة المغناطيسية وجميع اللفات بشكل محكم داخل مصفوفة الراتنج المصبوب، مما يمنع تعرضها للرطوبة والملوثات. يحتوي الجزء العلوي على أطراف الموصل الأولي، المصممة بتخطيطين مختلفين: ترتيب مدمج لمدى التيارات 10–1000 أمبير، وكتلة أطراف معززة وأعرض لتطبيقات التيارات 1200–3150 أمبير. أما القاعدة السفلية فتضم حجرة أطراف محمية للتوصيلات الثانوية، مما يسهل التوصيل الآمن والسهل لدوائر القياس والحماية. ويضمن هذا الهيكل قدرة عالية على تحمل قصر الدائرة، واستقرارًا بُعديًا طويل الأمد، وتوافقًا مع متطلبات تركيب معدات التوزيع الداخلية.
المعطيات التقنية
ظروف التشغيل
- التركيب: تركيب داخلي لمعدات التوزيع وأنظمة التوزيع بجهد 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت.
- التردد المقنن: 50 هرتز أو 60 هرتز.
- درجة حرارة المحيط: من -25°م إلى +40°م.
- حالة الموقع: عدم وجود اهتزاز شديد أو صدمات أو تأثيرات ميكانيكية عند موقع التركيب.
- نوعية الهواء: يجب ألا يكون الهواء المحيط ملوثًا بشكل خطير بالغبار أو الدخان أو الغازات المسببة للتآكل أو الأبخرة أو الأملاح.
- الرطوبة: خدمة داخلية دون تكاثف شديد؛ يجب تأكيد المتطلبات الخاصة بموجب اتفاق المشروع.
- الصيانة: الحفاظ على سطح الراتنج الإبوكسي نظيفًا وجافًا للحفاظ على أداء العزل.
- فحص التركيب: تأكيد تخطيط الأطراف الصحيح وفقًا لنطاق التيار الأولي المختار.
المعايير الفنية
محولا التيار LZZBJ9-36 وLZZBJ9-35/300F هما محولا تيار داخليان مصبوبان بالراتنج الإبوكسي، مصممان لأنظمة 35 كيلوفولت / 36 كيلوفولت / 40.5 كيلوفولت، بمستوى عزل مقنن 40.5/95/185 كيلوفولت. يعملان ضمن نطاق درجة حرارة محيط من -25°م إلى +40°م، ويلتزمان بمعايير IEC 61869-1/-2 وGB/T 20840.1/.2، ويدعمان نطاق تيار أولي من 20 أمبير إلى 3150 أمبير.
| التيار الأولي المقنن (أمبير) |
مزيج فئات الدقة |
القدرة المقننة (فولت أمبير) |
التيار الحراري القصير المقنن (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|---|---|---|---|---|
| 20~40 | 0.2S/0.5/5P10(10P10)/5P15(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40) |
30/30/100/100 30/30/80/80 30/30/60/60 30/30/40/40 30/30/30/30 |
150×I1n(أمبير) | 375×I1n(أمبير) |
| 50~100 | 200×I1n(أمبير) | 500×I1n(أمبير) | ||
| 150~250 | 31.5 | 100 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| التيار الأولي المقنن (أمبير) |
مزيج فئات الدقة |
القدرة المقننة (فولت أمبير) |
التيار الحراري القصير المقنن (كيلو أمبير/1 ثانية) |
التيار الديناميكي المقنن (كيلو أمبير) |
|---|---|---|---|---|
| 20~40 | 0.2S/0.5/5P10(10P10)/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/80/80/80 30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150×I1n(أمبير) | 375×I1n(أمبير) |
| 50~100 | 200×I1n(أمبير) | 500×I1n(أمبير) | ||
| 150~250 | 31.5 | 100 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
التركيب والتوصيلات
مخطط التركيب

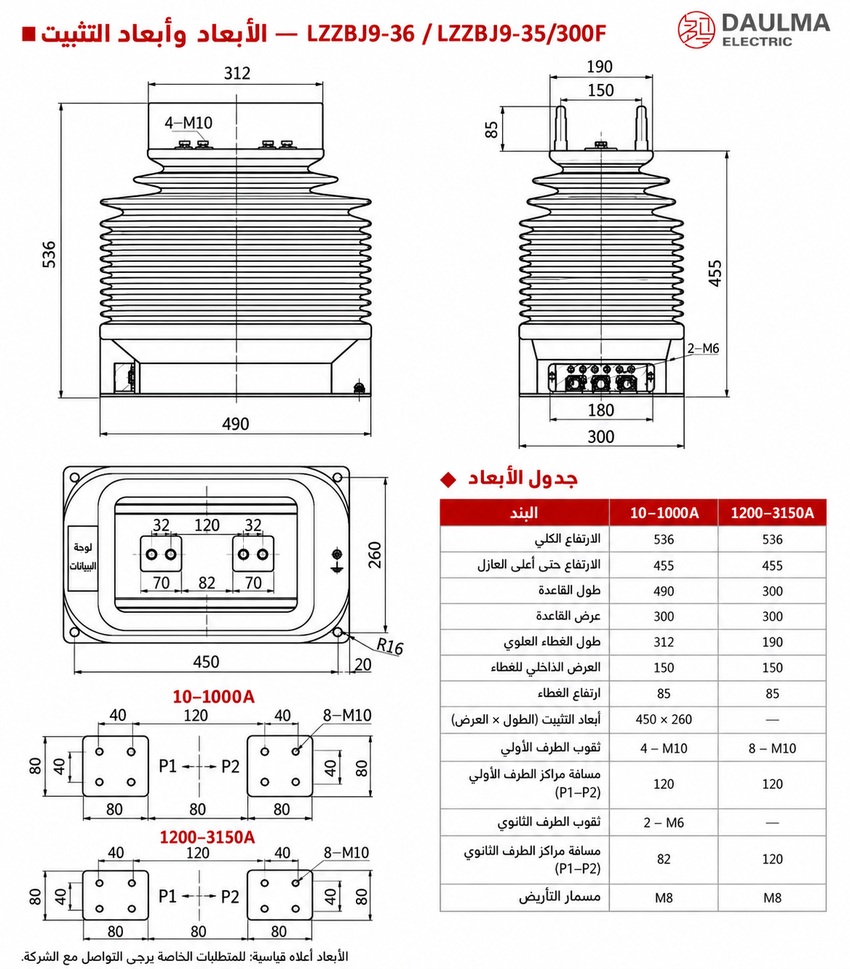

تم تصميم محول التيار LZZBJ9-36 / LZZBJ9-35/300F للتركيب الداخلي ضمن معدات التوزيع المعزولة بالهواء من الفئة 36 كيلوفولت أو خزانات التوزيع. يتميز بهيكل معزول بالراتنج المصبوب بعرض جانبي يبلغ حوالي 300 مم وأطراف أولية للتيارات العالية. يجب أن يتبع التركيب مخطط المشروع المعتمد لضمان الملاءمة الصحيحة، والمسافات الكهربائية الآمنة، وإمكانية الوصول إلى الأطراف.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر النموذج 300F للمتطلبات ذات التيار العالي أو متعددة النوى. تأكد من منصة الأبعاد البالغة حوالي 300 مم، وترتيب الأطراف الأولية الأوسع لمدى 1200–3150 أمبير، وواجهة القاعدة، والمسافات البينية المطلوبة في الخزانات بجهد 40.5 كيلوفولت.
- حدد نسبة التحويل من 20 أمبير إلى 3150 أمبير بناءً على دراسات الحمل والعطل. طابق التيار الثانوي (1 أمبير أو 5 أمبير)، والتيار المستمر، وارتفاع درجة الحرارة، وقدرات التحمل الحراري والديناميكي الخاصة بالنسبة المختارة.
- عرّف كل لفة ثانوية فيزيائية. تُظهر التكوينات القياسية نوى بدقة 0.2S و0.5 ونواتين للحماية 5P؛ بينما تتطلب الجداول البديلة التي تمزج بين واجبات 5P و10P جدول نوى/أطراف معتمدًا.
- طابق معامل الحد (ALF) وقوة الظاهر (VA) معًا. تمتد الخيارات من P10 إلى P40، بينما تنخفض القدرة عبر مجموعات التيارات الأعلى؛ احسب عبء كل مرحلة وتوصيلاتها بشكل مستقل.
- احسم البيانات غير المكتملة للتيارات العالية. بالنسبة لمدى 1000–3150 أمبير، احصل على بيانات دقيقة لكل نواة تشمل القدرة، عدد اللفات، بيانات الإثارة أو التحديد، التفريغ الجزئي، قوى الأطراف، مدة العطل، والتزام اختبار IEC 61869.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار 36 كيلوفولت في أنظمة 40.5 كيلوفولت؟
نعم، مصمم لأنظمة التوزيع الداخلية بجهد 35 و36 و40.5 كيلوفولت. مستوى العزل المقنن هو 40.5/95/185 كيلوفولت. يرجى تأكيد جهد النظام الدقيق مع المصنع.
Q2: ما هي المتطلبات البيئية لتركيب محول التيار الراتنجي الإيبوكسي هذا؟
يتطلب تركيباً داخلياً بدرجة حرارة محيط تتراوح بين -25°م و+40°م. يجب أن تكون البيئة خالية من الغبار الشديد والغازات المسببة للتآكل والتكاثف المفرط. حافظ على سطح الراتنج نظيفاً وجافاً.
Q3: ما هي المعايير الدولية التي يتوافق معها محول التيار 40.5 كيلوفولت هذا؟
تتوافق سلسلة LZZBJ9 مع معايير IEC 61869-1/-2 وGB/T 20840.1/.2. نوفر تقارير اختبار المصنع القياسية. اطلب وثائق الشهادات المحددة أثناء استفسار الشراء.
Q4: كيف يتم اختيار التيار الأولي المقنن لمحول التيار هذا؟
يتراوح التيار الأولي المقنن من 20 أمبير إلى 3150 أمبير حسب متطلبات الحمل. تأكد من تطابق تخطيط الأطراف مع نطاق التيار الأولي المختار. تواصل مع الهندسة لاختيار النسبة المخصصة.
Q5: أي مزيج من فئات الدقة مناسب للحماية والقياس؟
تعتمد مجموعات فئات الدقة على احتياجات تطبيقك المحددة، وعادة ما تخلط بين فئات القياس والحماية. يجب تأكيد القدرة المقننة والفئة الدقيقة. حدد متطلباتك لتكوين المصنع.
