Ikhtisar
Pengubah arus LZZBJ9-36 / LZZBJ9-35/300F ialah pengubah arus dalaman bergetah epoksi yang direka untuk sistem AU voltan sederhana 35kV, 36kV, dan 40.5kV pada frekuensi 50Hz atau 60Hz. Ia mempunyai struktur jenis tiang sepenuhnya tertutup dengan belitan primer dan sekunder serta teras magnetik yang disegel dalam penebat getah tuang, memastikan kekuatan mekanikal tinggi, ketahanan terhadap kelembapan, dan prestasi dielektrik yang stabil.
Pengubah arus ini menyokong kedua-dua aplikasi metering (kelas ketepatan 0.2S/0.5) dan perlindungan (5P/10P), menjadikannya sesuai untuk metering tenaga, pengukuran arus, dan perlindungan geganti dalam peralatan suis berpenebat udara 36kV, kabinet suapan arus tinggi, dan panel pencawang. Ia mematuhi tahap penebatan piawai 40.5/95/185kV dan menyokong arus primer dari 20A hingga 3150A dengan output sekunder 5A atau 1A.
Snapshots Penarafan Utama
| Parameter | Penarafan |
|---|---|
| Kelas voltan sistem | 35kV / 36kV / 40.5kV |
| Tahap penebatan (Um/Us/Ud) | 40.5/95/185kV |
| Frekuensi teradar | 50Hz atau 60Hz |
| Arus sekunder teradar | 5A atau 1A |
| Julat arus primer | 20A – 3150A |
| Kelas ketepatan metering | 0.2S, 0.5 |
| Kelas ketepatan perlindungan | 5P, 10P |
| Arus haba jangka pendek (Ith) | Sehingga 100kA (1s) |
| Arus tahanan dinamik (Idyn) | Sehingga 250kA |
| Persekitaran pemasangan | Dalaman |
| Bahan penebatan | Getah epoksi tuang |
| Jenis pembinaan | Jenis tiang sepenuhnya tertutup |
Penamaan Model
- L: Pengubah arus.
- Z: Struktur jenis tiang / sokongan.
- Z: Penebatan tuangan getah epoksi.
- B: Siri dengan belitan ukuran dan perlindungan.
- J: Reka bentuk diperkukuh untuk aplikasi perlindungan.
- 9: Kod urutan reka bentuk atau platform.
- 36: Kelas peralatan antarabangsa 36kV (sepadan dengan voltan sistem maksimum 40.5kV).
- 300F: Platform struktur kelas 300F untuk aplikasi peralatan suis dalaman arus tinggi.
Pembinaan

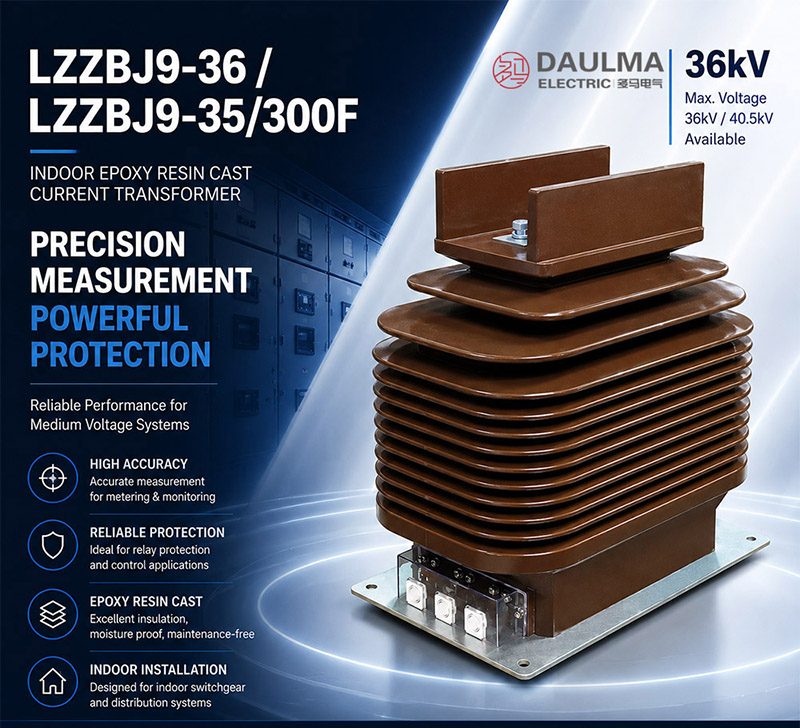

Pengubah arus LZZBJ9-36 / LZZBJ9-35/300F mempunyai badan getah epoksi tuang yang kukuh dan sepenuhnya tertutup dengan profil luaran beriga lebar untuk meningkatkan jarak renik dan koordinasi penebatan pada voltan sistem 40.5kV. Keseluruhan pemasangan teras magnetik dan semua belitan disegel secara hermetik dalam matriks getah tuang, mengelakkan pendedahan kepada kelembapan dan bahan pencemar. Bahagian atas menempatkan terminal konduktor primer, dikonfigurasi dalam dua susunan berbeza: susunan padat untuk penarafan 10–1000A dan blok terminal diperkukuh yang lebih lebar untuk aplikasi 1200–3150A. Tapak bawah menggabungkan kompartmen terminal terlindung untuk sambungan sekunder, memudahkan pendawaian selamat dan mudah diakses untuk litar metering dan perlindungan. Pembinaan ini memastikan keupayaan tahanan litar pintas yang tinggi, kestabilan dimensi jangka panjang, dan keserasian dengan keperluan pemasangan peralatan suis dalaman.
Parameter teknikal
Syarat Perkhidmatan
- Pemasangan: Pemasangan dalaman untuk peralatan suis dan sistem pengagihan 35kV / 36kV / 40.5kV.
- Frekuensi teradar: 50Hz atau 60Hz.
- Suhu persekitaran: -25°C hingga +40°C.
- Keadaan tapak: Tiada getaran, hentakan atau impak mekanikal teruk di tapak pemasangan.
- Kualiti udara: Udara persekitaran tidak boleh dicemari teruk oleh habuk, asap, gas kakisan, wap atau garam.
- Kelembapan: Perkhidmatan dalaman tanpa kondensasi teruk; keperluan khas perlu disahkan melalui perjanjian projek.
- Penyelenggaraan: Pastikan permukaan getah epoksi sentiasa bersih dan kering untuk mengekalkan prestasi penebatan.
- Semakan pemasangan: Sahkan susun atur terminal yang betul mengikut julat arus primer terpilih.
Parameter Teknikal
Pengubah arus LZZBJ9-36 dan LZZBJ9-35/300F ialah pengubah arus dalaman bergetah epoksi yang direka untuk sistem 35kV / 36kV / 40.5kV, dengan tahap penebatan teradar 40.5/95/185kV. Ia beroperasi dalam julat suhu persekitaran -25°C hingga +40°C, mematuhi piawaian IEC 61869-1/-2 dan GB/T 20840.1/.2, serta menyokong julat arus primer dari 20A hingga 3150A.
| Arus Primer Terdar (A) |
Gabungan Kelas Ketepatan |
Output Terdar (VA) |
Arus Haba Jangka Pendek Terdar (kA/1S) |
Arus Dinamik Terdar (kA) |
|---|---|---|---|---|
| 20~40 | 0.2S/0.5/5P10(10P10)/5P15(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40) |
30/30/100/100 30/30/80/80 30/30/60/60 30/30/40/40 30/30/30/30 |
150*I1n(A) | 375*I1n(A) |
| 50~100 | 200*I1n(A) | 500*I1n(A) | ||
| 150~250 | 31.5 | 100 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| Arus Primer Terdar (A) |
Gabungan Kelas Ketepatan |
Output Terdar (VA) |
Arus Haba Jangka Pendek Terdar (kA/1S) |
Arus Dinamik Terdar (kA) |
|---|---|---|---|---|
| 20~40 | 0.2S/0.5/5P10(10P10)/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0.2S/0.5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/80/80/80 30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150*I1n(A) | 375*I1n(A) |
| 50~100 | 200*I1n(A) | 500*I1n(A) | ||
| 150~250 | 31.5 | 100 | ||
| 300~400 | 45 | 112.5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
Pemasangan dan pendawaian
Rajah Pemasangan
Pengubah arus LZZBJ9-36 / LZZBJ9-35/300F direka untuk pemasangan dalaman dalam peralatan suis berpenebat udara kelas 36kV atau kabinet pengagihan. Ia mempunyai badan berpenebat getah tuang dengan lebar sisi kira-kira 300mm dan terminal primer arus tinggi. Pemasangan mesti mengikut lukisan garis besar projek yang diluluskan untuk memastikan muatan yang betul, ruang lega elektrikal, dan kebolehcapaian terminal.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih 300F untuk keperluan arus tinggi atau pelbagai teras. Sahkan platform kira-kira 300mm, susunan terminal primer lebar 1200A–3150A, antara muka tapak dan ruang lega kabinet 40.5kV.
- Pilih nisbah 20A–3150A berdasarkan kajian beban dan gangguan. Padankan output sekunder 1A atau 5A, arus berterusan, kenaikan suhu, serta tahanan haba dan dinamik khusus nisbah tersebut.
- Tentukan setiap belitan sekunder fizikal. Konfigurasi piawai menunjukkan teras 0.2S, 0.5 dan dua teras 5P; jadual alternatif menggabungkan tugas 5P dan 10P dan memerlukan jadual teras/terminal yang diluluskan.
- Padankan ALF dan VA perlindungan bersama. Pilihan meliputi dari P10 hingga P40, manakala output berkurang merentasi beberapa kumpulan arus lebih tinggi; kira setiap beban geganti dan dawai secara bebas.
- Selesaikan data arus tinggi yang tidak lengkap. Untuk 1000A–3150A, dapatkan output sebenar setiap teras, bilangan belitan, data eksitasi atau had, nyahcas separa, daya terminal, tempoh gangguan dan komitmen ujian IEC 61869.
Soalan Lazim
Q1: Apakah maksud LZZBJ9-36 dalam sistem 35kV?
Penamaan 36 ialah rujukan katalog/platform yang digunakan dengan rangkaian 35kV dan penebatan kelas peralatan maksimum 40.5kV; ia tidak bermaksud rangkaian mesti beroperasi tepat pada 36kV.
Q2: Apakah yang dikenal pasti oleh 300F?
Ia mengenal pasti platform mekanikal kelas kira-kira 300mm yang direka untuk teras lebih besar, pelbagai sekunder dan terminal primer arus tinggi yang diperkukuh.
Q3: Berapa banyak teras sekunder yang piawai?
Jadual utama menunjukkan empat: 0.2S, 0.5 dan dua teras perlindungan 5P. Entri alternatif campuran 5P/10P kelihatan lebih kompleks dan memerlukan rajah belitan definitif.
Q4: Mengapa versi arus rendah boleh mempunyai output perlindungan 100VA?
Platform ini menyenaraikan reka bentuk teras bergantung nisbah, dengan rujukan 100VA pada 20A–100A. Sahkan output tersebut dengan kelas perlindungan terpilih dan beban disambung sebenar.
Q5: Adakah kelas P30 dan P40 tersedia?
Ia disenaraikan untuk kedua-dua konfigurasi 5P dan sesetengah 10P. Ketersediaan, VA dan bilangan teras fizikal mesti disahkan untuk nisbah tepat.
Q6: Adakah versi 3150A ditakrifkan sepenuhnya?
Tidak. Keluarga ini termasuk versi tersebut, tetapi output adalah khusus projek dan sebahagian jadual alternatif tidak lengkap. Perlukan data haba, gangguan, belitan dan dimensi khusus.
Q7: Apakah semakan pemasangan kritikal pada arus tinggi?
Sahkan geometri dan daya terminal, saiz rel bas, kenaikan suhu, pengikat elektrodinamik, ruang lega fasa, terminal teras, polariti dan pentanahan. Jangan sekali-kali biarkan sekunder berkuasa terbuka.
