Обзор

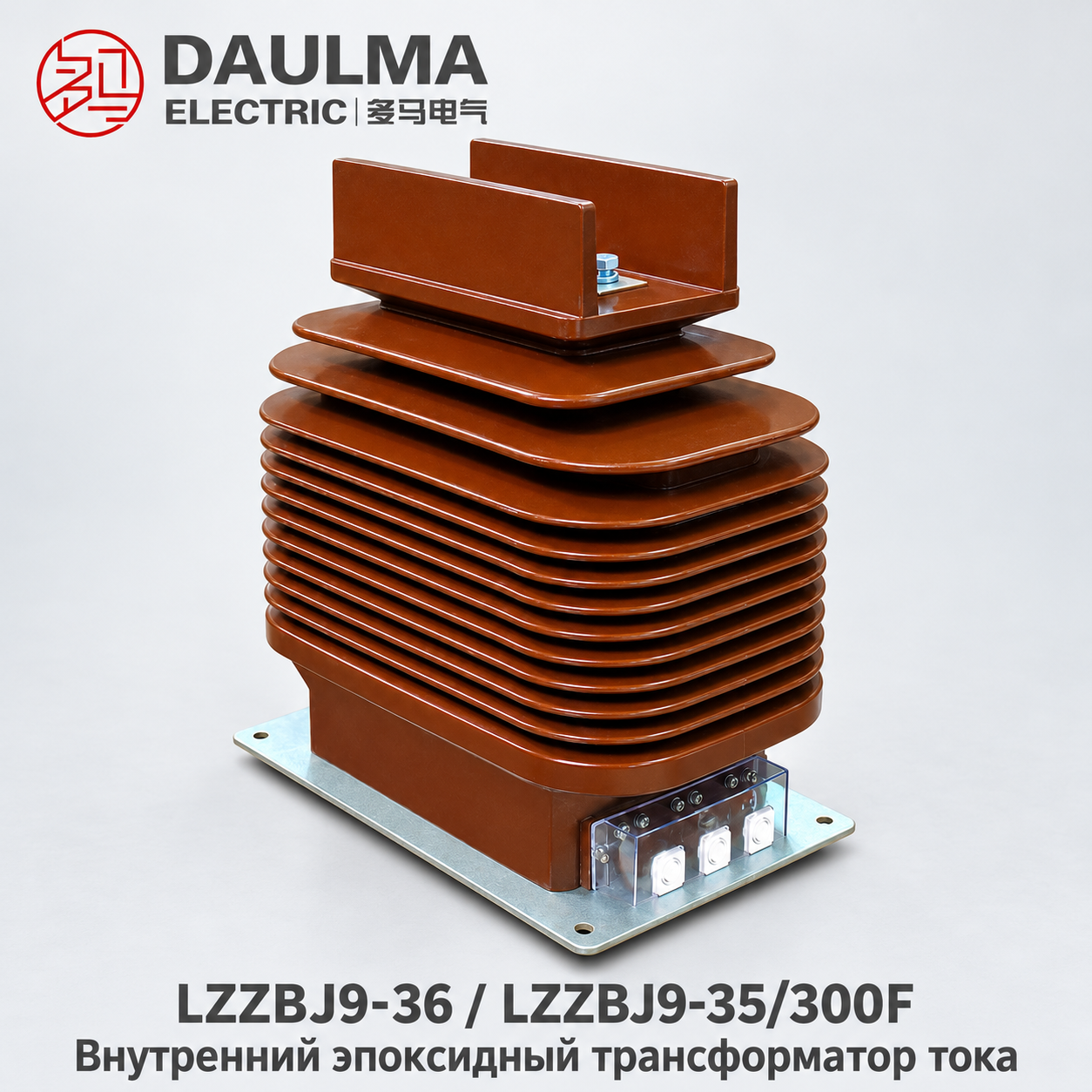

Трансформатор тока LZZBJ9-36 / LZZBJ9-35/300F — это устройство для внутренней установки с эпоксидной изоляцией, предназначенное для средневольтных сетей переменного тока напряжением 35 кВ, 36 кВ и 40,5 кВ с частотой 50 Гц или 60 Гц. Конструкция полностью закрытого опорного типа обеспечивает герметичную заливку первичной и вторичной обмоток вместе с магнитопроводом в эпоксидную смолу, что гарантирует высокую механическую прочность, влагостойкость и стабильные диэлектрические характеристики.
Данный ТТ поддерживает как измерительные (классы точности 0,2S/0,5), так и защитные (5P/10P) функции, что делает его пригодным для учёта электроэнергии, измерения тока и релейной защиты в воздушно-изолированных распределительных устройствах 36 кВ, шкафах фидеров с высоким током и панелях подстанций. Устройство соответствует стандартному уровню изоляции 40,5/95/185 кВ и допускает первичные токи от 20 А до 3150 А с вторичными выходами 5 А или 1 А.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 35 кВ / 36 кВ / 40,5 кВ |
| Уровень изоляции (Um/Us/Ud) | 40,5/95/185 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Диапазон первичного тока | 20 А – 3150 А |
| Классы точности для измерений | 0,2S, 0,5 |
| Классы точности для защиты | 5P, 10P |
| Ток термической стойкости (Ith) | до 100 кА (1 с) |
| Ток электродинамической стойкости (Idyn) | до 250 кА |
| Условия установки | Внутренняя установка |
| Материал изоляции | Эпоксидная смола (литая) |
| Тип конструкции | Полностью закрытый опорный |

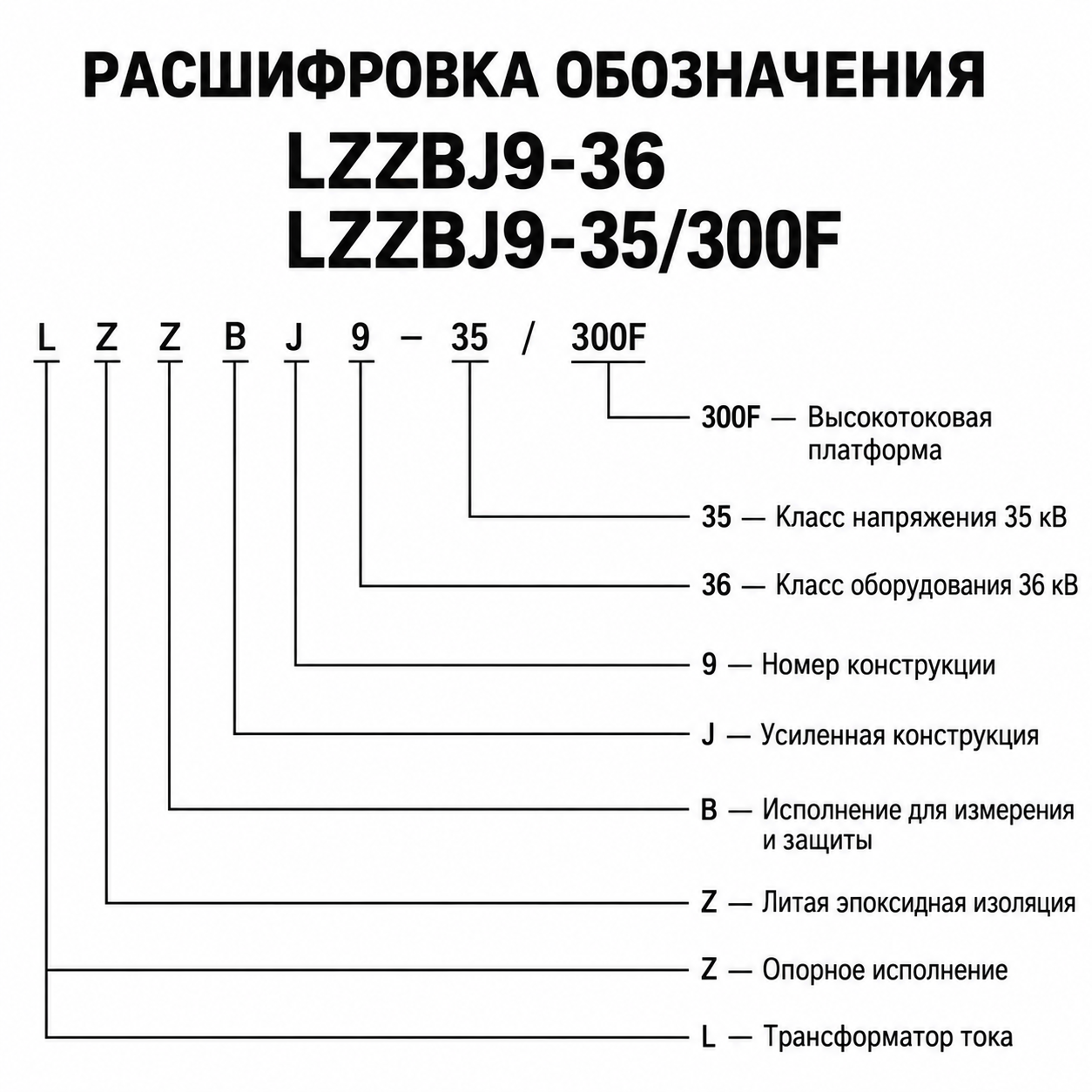

Расшифровка обозначения модели
- L: Трансформатор тока.
- Z: Опорная (стоечная) конструкция.
- Z: Изоляция из литой эпоксидной смолы.
- B: Серия с обмотками как для измерений, так и для защиты.
- J: Усиленная конструкция для защитных применений.
- 9: Порядковый номер разработки или код платформы.
- 36: Международный класс оборудования 36 кВ (соответствует максимальному напряжению системы 40,5 кВ).
- 300F: Платформа конструкции класса 300F для применения в высокотоковых распределительных устройствах внутренней установки.
Конструкция

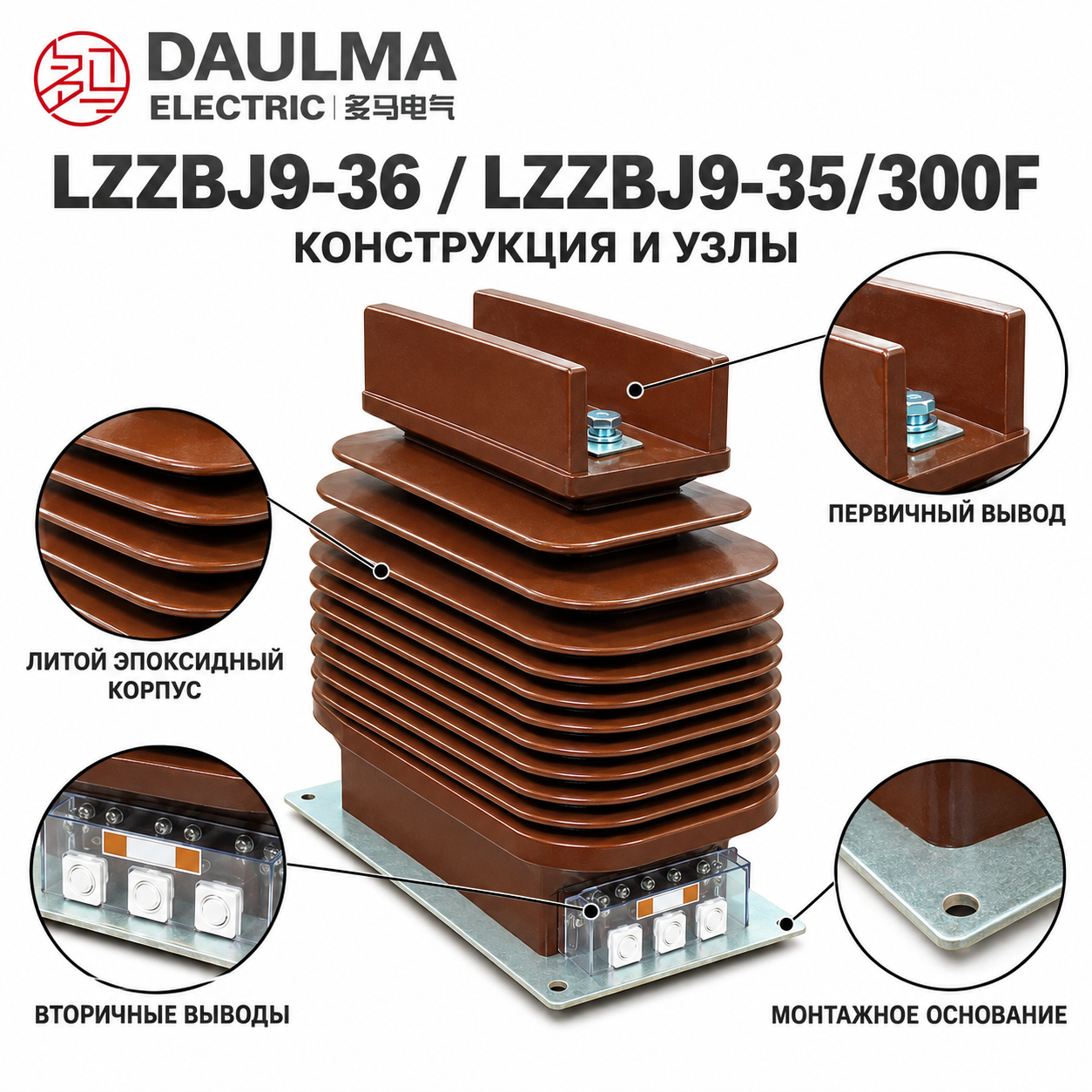

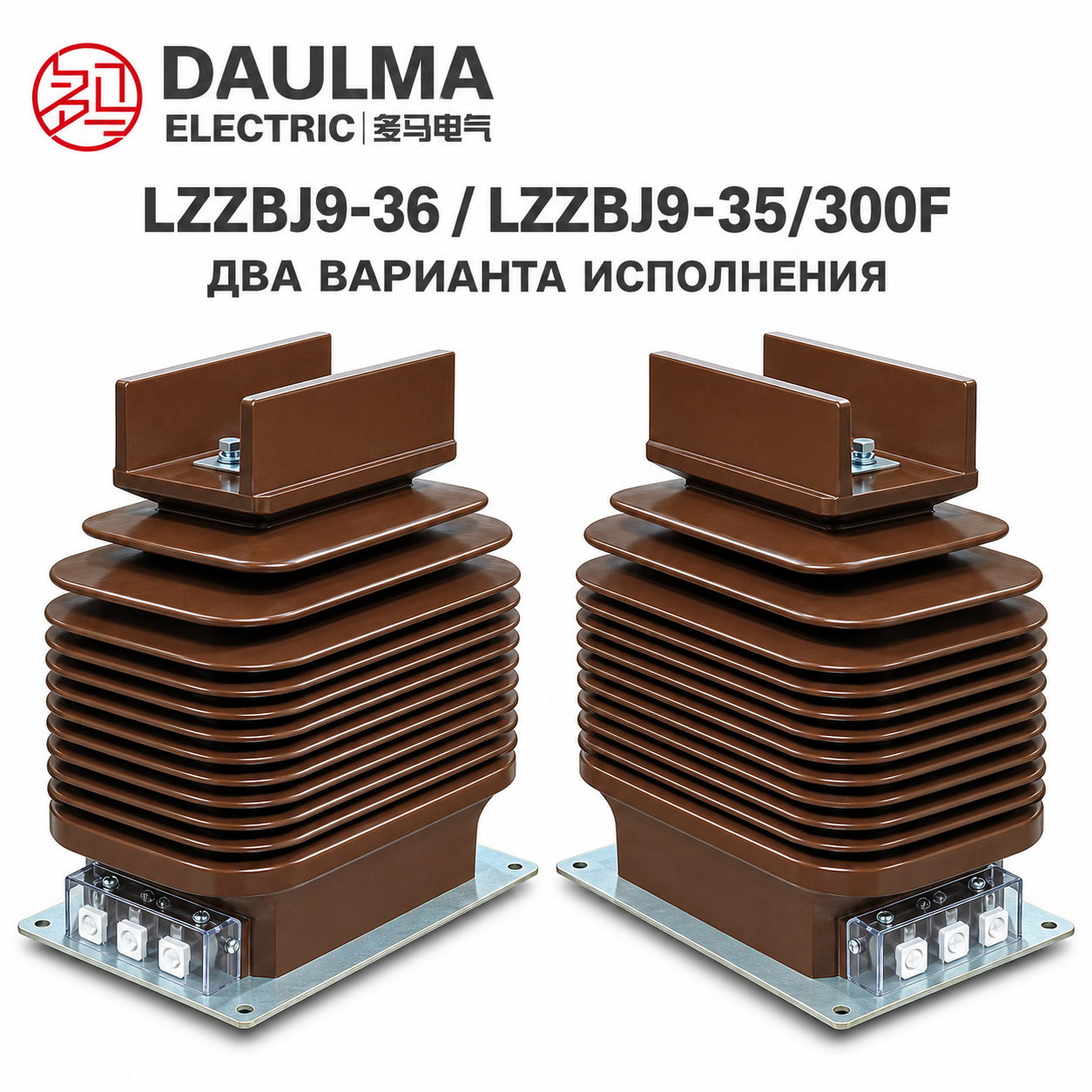

Трансформатор тока LZZBJ9-36 / LZZBJ9-35/300F имеет прочный полностью закрытый корпус из литой эпоксидной смолы с развитым ребристым профилем наружной поверхности, обеспечивающим повышенный путь утечки и координацию изоляции при напряжении системы 40,5 кВ. Вся сборка магнитопровода и все обмотки герметично запечатаны в эпоксидной матрице, что исключает воздействие влаги и загрязнений. Верхняя часть содержит выводы первичной обмотки, выполненные в двух вариантах: компактная компоновка для номиналов 10–1000 А и усиленный широкий блок выводов для применений с токами 1200–3150 А. Нижнее основание включает защищённый отсек для вторичных выводов, обеспечивающий надёжное и удобное подключение цепей учёта и защиты. Такая конструкция гарантирует высокую стойкость к коротким замыканиям, долговременную размерную стабильность и совместимость с требованиями монтажа в распределительных устройствах внутренней установки.
Технические параметры
Условия эксплуатации
- Установка: Внутренняя установка в распределительных устройствах и системах 35 кВ / 36 кВ / 40,5 кВ.
- Номинальная частота: 50 Гц или 60 Гц.
- Температура окружающей среды: от –25 °C до +40 °C.
- Условия на месте установки: Отсутствие сильной вибрации, ударов или механических воздействий.
- Качество воздуха: Воздух не должен содержать значительного количества пыли, дыма, коррозионных газов, паров или солей.
- Влажность: Эксплуатация внутри помещений без интенсивной конденсации; особые требования согласовываются в рамках проекта.
- Обслуживание: Поддерживайте поверхность эпоксидной изоляции чистой и сухой для сохранения диэлектрических свойств.
- Проверка перед монтажом: Убедитесь в правильности компоновки выводов в зависимости от выбранного диапазона первичного тока.
Технические параметры
Трансформаторы тока LZZBJ9-36 и LZZBJ9-35/300F — это устройства внутренней установки с эпоксидной изоляцией для систем 35 кВ / 36 кВ / 40,5 кВ с номинальным уровнем изоляции 40,5/95/185 кВ. Они работают при температуре окружающей среды от –25 °C до +40 °C, соответствуют стандартам МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/2 (ГОСТ Р 52511, ГОСТ Р 52512), и поддерживают диапазон первичных токов от 20 А до 3150 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (ВА) |
Номинальный ток термической стойкости (кА/1 с) |
Номинальный ток электродинамической стойкости (кА) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P10(10P10)/5P15(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40) |
30/30/100/100 30/30/80/80 30/30/60/60 30/30/40/40 30/30/30/30 |
150×I1n(А) | 375×I1n(А) |
| 50~100 | 200×I1n(А) | 500×I1n(А) | ||
| 150~250 | 31,5 | 100 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (ВА) |
Номинальный ток термической стойкости (кА/1 с) |
Номинальный ток электродинамической стойкости (кА) |
|---|---|---|---|---|
| 20~40 | 0,2S/0,5/5P10(10P10)/5P10(10P10)/5P10(10P10) 0,2S/0,5/5P15(10P15)/5P15(10P15)/5P15(10P15) 0,2S/0,5/5P20(10P20)/5P20(10P20)/5P20(10P20) 0,2S/0,5/5P30(10P30)/5P30(10P30)/5P30(10P30) 0,2S/0,5/5P40(10P40)/5P40(10P40)/5P10(10P40) |
30/30/80/80/80 30/30/50/50/50 30/30/40/40/40 30/30/20/20/20 20/20/15/15/15 |
150×I1n(А) | 375×I1n(А) |
| 50~100 | 200×I1n(А) | 500×I1n(А) | ||
| 150~250 | 31,5 | 100 | ||
| 300~400 | 45 | 112,5 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 80 | 200 | ||
| 1000~3150 | 100 | 250 |
Установка и подключение

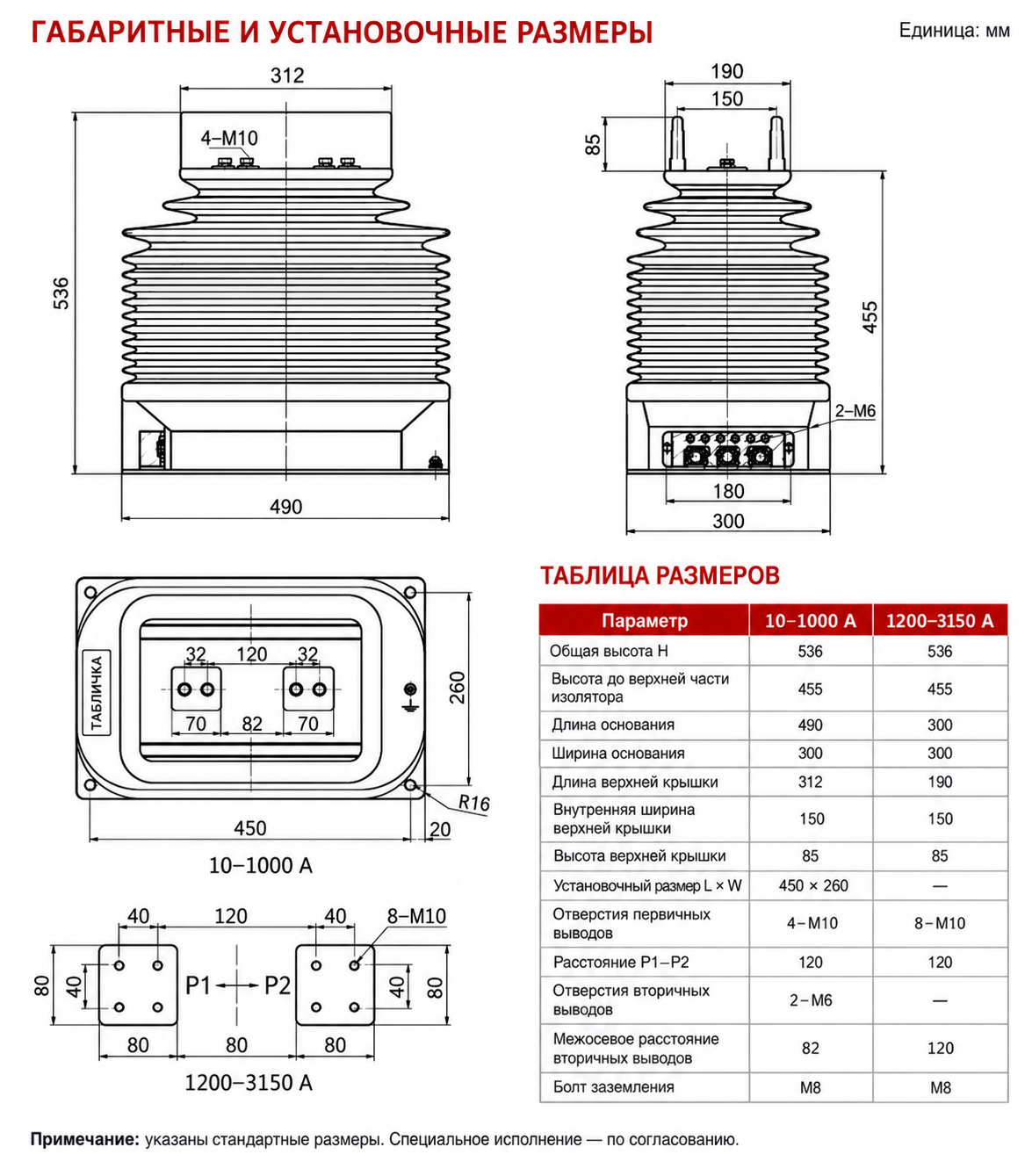

Схема установки
Трансформатор тока LZZBJ9-36 / LZZBJ9-35/300F предназначен для внутренней установки в распределительных устройствах с воздушной изоляцией класса 36 кВ или в распределительных шкафах. Корпус с эпоксидной изоляцией имеет ширину боковой стороны около 300 мм и первичные выводы для высоких токов. Монтаж должен выполняться в соответствии с утверждённым проектным чертежом для обеспечения правильной посадки, электрических зазоров и доступности выводов.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте исполнение 300F для высоких токов или многожильных требований. Убедитесь в соответствии платформы ~300 мм, увеличенной компоновки первичных выводов для токов 1200–3150 А, интерфейса основания и габаритных зазоров в шкафу 40,5 кВ.
- Подбирайте коэффициент трансформации 20–3150 А на основе расчётов нагрузки и токов КЗ. Согласуйте вторичный ток (1 А или 5 А), длительно допустимый ток, перегрев и термическую/динамическую стойкость, зависящую от коэффициента трансформации.
- Чётко определите каждую вторичную обмотку. Стандартные конфигурации включают обмотки 0,2S, 0,5 и две защитные 5P; альтернативные таблицы комбинируют 5P и 10P и требуют утверждённой схемы обмоток и выводов.
- Согласуйте одновременно предельный коэффициент точности (ALF) и мощность (ВА) для защиты. Доступны варианты от P10 до P40, при этом выходная мощность снижается в группах с более высокими токами; рассчитывайте нагрузку каждой цепи реле и проводов отдельно.
- Уточните недостающие данные для высоких токов. Для диапазона 1000–3150 А запросите точные данные по выходной мощности каждой обмотки, количеству обмоток, характеристикам намагничивания или ограничения, частичным разрядам, механическим усилиям на выводах, длительности КЗ и обязательствам по испытаниям согласно МЭК 61869.
Часто задаваемые вопросы
В1: Что означает обозначение LZZBJ9-36 в сети 35 кВ?
Цифра «36» — это каталожное обозначение платформы, используемое в сетях 35 кВ с изоляцией класса 40,5 кВ; это не означает, что сеть должна работать строго при 36 кВ.
В2: Что обозначает маркировка 300F?
Она указывает на механическую платформу класса ~300 мм, разработанную для размещения крупных сердечников, нескольких вторичных обмоток и усиленных первичных выводов для высоких токов.
В3: Сколько вторичных обмоток входит в стандартную комплектацию?
В основной таблице указаны четыре обмотки: 0,2S, 0,5 и две защитные 5P. Альтернативные варианты с комбинацией 5P/10P сложнее и требуют утверждённой схемы обмоток.
В4: Почему в малотоковых версиях возможна мощность 100 ВА для защиты?
Платформа предусматривает конструкции сердечников, зависящие от коэффициента трансформации; значение 100 ВА указано для токов 20–100 А. Подтвердите эту мощность с учётом выбранного класса защиты и фактической подключённой нагрузки.
В5: Доступны ли классы точности P30 и P40?
Они указаны как для 5P, так и для некоторых конфигураций 10P. Наличие, мощность (ВА) и количество физических сердечников необходимо подтверждать для конкретного коэффициента трансформации.
В6: Полностью ли определена версия на 3150 А?
Нет. Семейство включает её, но выходные данные зависят от проекта, а часть альтернативной таблицы неполна. Требуйте специальные данные по нагреву, токам КЗ, обмоткам и габаритам.
В7: Какие проверки критичны при монтаже на высоких токах?
Проверьте геометрию и механические усилия на выводах, сечение шин, перегрев, электродинамическое крепление, фазные зазоры, выводы сердечников, полярность и заземление. Никогда не оставляйте вторичную обмотку под напряжением разомкнутой.
Часто задаваемые вопросы
Q1: Можно ли применять трансформатор тока в сетях 40,5 кВ?
Да, модель LZZBJ9-36 предназначена для систем 35, 36 и 40,5 кВ. Номинальный уровень изоляции составляет 40,5/95/185 кВ. Уточняйте конфигурацию при заказе.
Q2: Как обеспечить долговечность эпоксидной изоляции при эксплуатации?
Эксплуатация допускается в помещениях без интенсивной конденсации и агрессивных газов. Поддерживайте поверхность изоляции чистой и сухой для сохранения диэлектрических свойств.
Q3: Каким стандартам соответствует трансформатор тока?
Оборудование соответствует МЭК 61869-1/-2 и ГОСТ Р МЭК 61869-1/2. Сертификаты и протоколы заводских испытаний предоставляются по запросу.
Q4: Какие заводские испытания проводятся перед отгрузкой?
Оборудование проходит стандартные приемо-сдаточные испытания по МЭК 61869 и ГОСТ Р. Протоколы тестов и сертификаты предоставляются по запросу.
Q5: Почему важно проверять компоновку выводов перед монтажом?
Это необходимо для корректной работы в зависимости от выбранного диапазона первичного тока. Убедитесь в правильности схемы до начала монтажных работ.
Q6: Когда требуется согласование особых условий влажности?
Стандартная эксплуатация предусматривает отсутствие конденсации на поверхности оборудования. Если предполагается интенсивная конденсация, особые требования согласовываются в рамках проекта.
Q7: Где производятся трансформаторы тока серии LZZBJ9-35/300F?
Устройства производятся на заводе Daulma для внутренней установки в распределительных устройствах 35–40,5 кВ. Свяжитесь с нами для получения актуальных каталогов.
