نظرة عامة
يُعدّ محولا التيار LZZW-20 وLZZW-24 محولات تيار أحادية الطور مصممة للاستخدام الخارجي في أنظمة الطاقة المتناوبة بجهد 20 كيلوفولت و24 كيلوفولت وتردد 50/60 هرتز. ويتميزان بنظام عزل من الراتنج المصبوب الذي يوفر قوة عازلة عالية ومقاومة ممتازة للعوامل البيئية، مما يجعلهما مناسبين للتركيبات الخارجية ذات الظروف التشغيلية الصعبة.
توفر هذه المحولات تحويل تيار دقيقًا لكلٍ من تطبيقات القياس ودوائر الحماية، وتدعم وظائف حيوية مثل حماية فائض التيار، وحماية الحمل الزائد، وحماية عطل الأرض الأحادي الطور. وقد صُمِّمت وفقًا للمعايير الدولية الخاصة بمحولات التيار الخارجية، مما يضمن موثوقية طويلة الأمد في المحطات الفرعية، ومحطات الطاقة المتجددة، والشبكات الصناعية.
ملخص المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| الجهد المقنن | 20kV / 24kV |
| تردد النظام | 50/60Hz |
| نوع العزل | راتنج إبوكسي مصبوب |
| تكوين الطور | أحادي الطور |
| نوع التركيب | خارجي |
| التيار الأولي (نموذجي) | 10–2500A (يختلف حسب الموديل) |
| التيار الثانوي | 1A أو 5A |
| فئة الدقة (للقياس) | 0.2، 0.5 |
| فئة الدقة (للحماية) | 5P10، 10P10 |
| تيار حراري قصير المدى | وفقًا لمعيار IEC 61869 |
| جهد تحمل الصدمة | 125kV (1.2/50μs) |
| جهد تحمل التردد الصناعي | 42kV rms (1 min) |

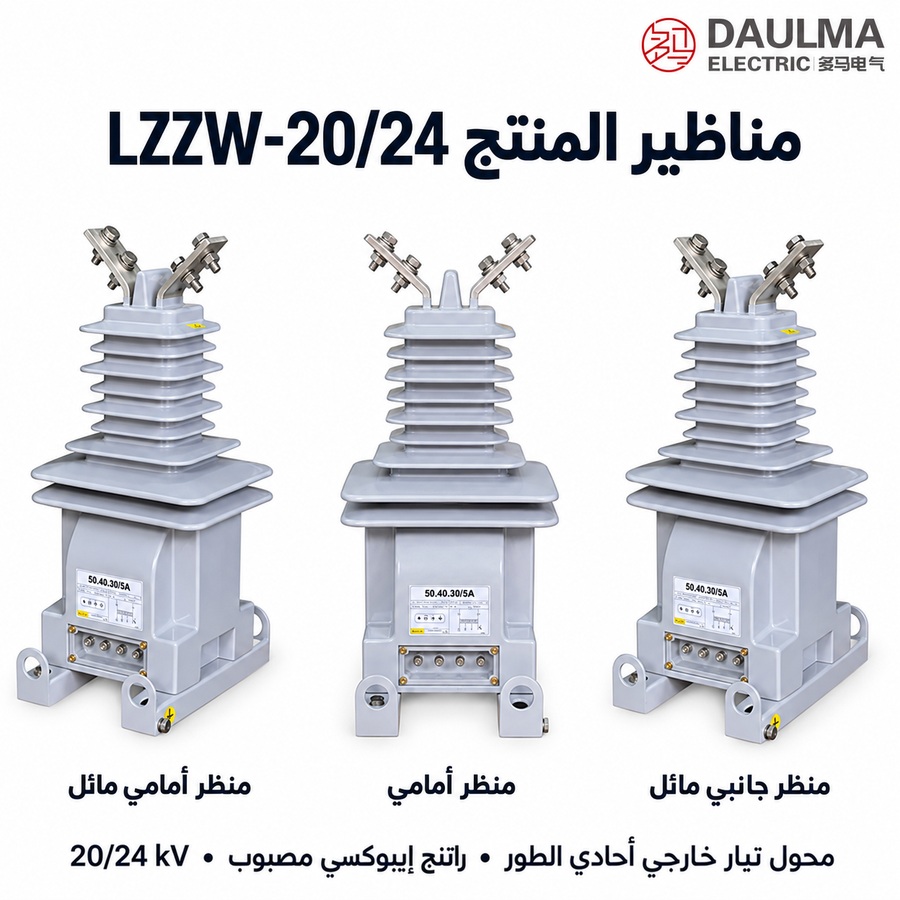

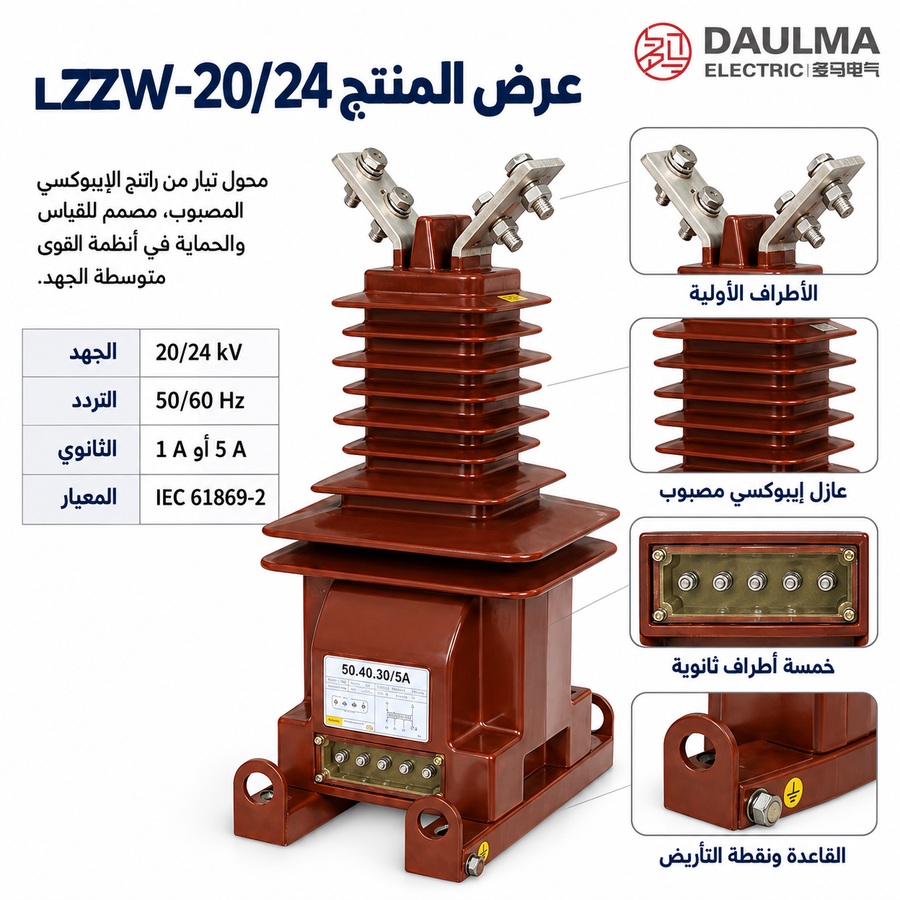

التصميم الإنشائي
يتميز محولا LZZW-20/24 بتصميم عمودي متين مع مجموعة القلب واللفات مغلفة بالكامل داخل راتنج إبوكسي عالي الجودة. ويُلغي هذا التصميم المصبوب خطر تسرب الزيت أو مخاطر الحريق، ويوفر قوة ميكانيكية ممتازة ومقاومة للرطوبة، والغبار، والإشعاع فوق البنفسجي، والتقلبات الحرارية الشديدة. وقد صُمِّم الغلاف للتركيب المباشر في الهواء الطلق دون الحاجة إلى حاويات إضافية، مما يضمن تشغيلًا خاليًا من الصيانة في البيئات القاسية النموذجية لشبكات توزيع الطاقة.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -5°C إلى +40°C
- الارتفاع: حتى 1000 متر فوق مستوى سطح البحر
- الرطوبة النسبية: حتى 100% عند +25°C
- بيئة التركيب: خارجي، درجة تلوث III
- شدة الاهتزاز الزلزالي: لا تتجاوز 8 درجات
المعايير الفنية
محول التيار LZZW-20/24 هو محول تيار أحادي الطور خارجي من نوع راتنج مصبوب مصنف لجهد 20 كيلوفولت، مصمم للعمل في درجات حرارة محيطة تتراوح بين -40°C و+40°C وعلى ارتفاعات تصل إلى 1000 متر. وهو متوافق مع معيار IEC 61869 ويدعم نطاقات تيار أولي من 10 A إلى 2000 A مع فئات دقة متعددة لتطبيقات القياس والحماية.
نسبة تيار واحدة
| التيار الأولي المقنن (A) |
فئات الدقة / الخرج المقنن (VA) |
التيار الحراري قصير المدى المقنن (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31.5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112.5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
نسبة مركبة أو لفتان ثانويتان
| التيار الأولي المقنن (A) |
فئات الدقة / الخرج المقنن (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5S | 0.5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 30 | 31.5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112.5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
ملاحظة: إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

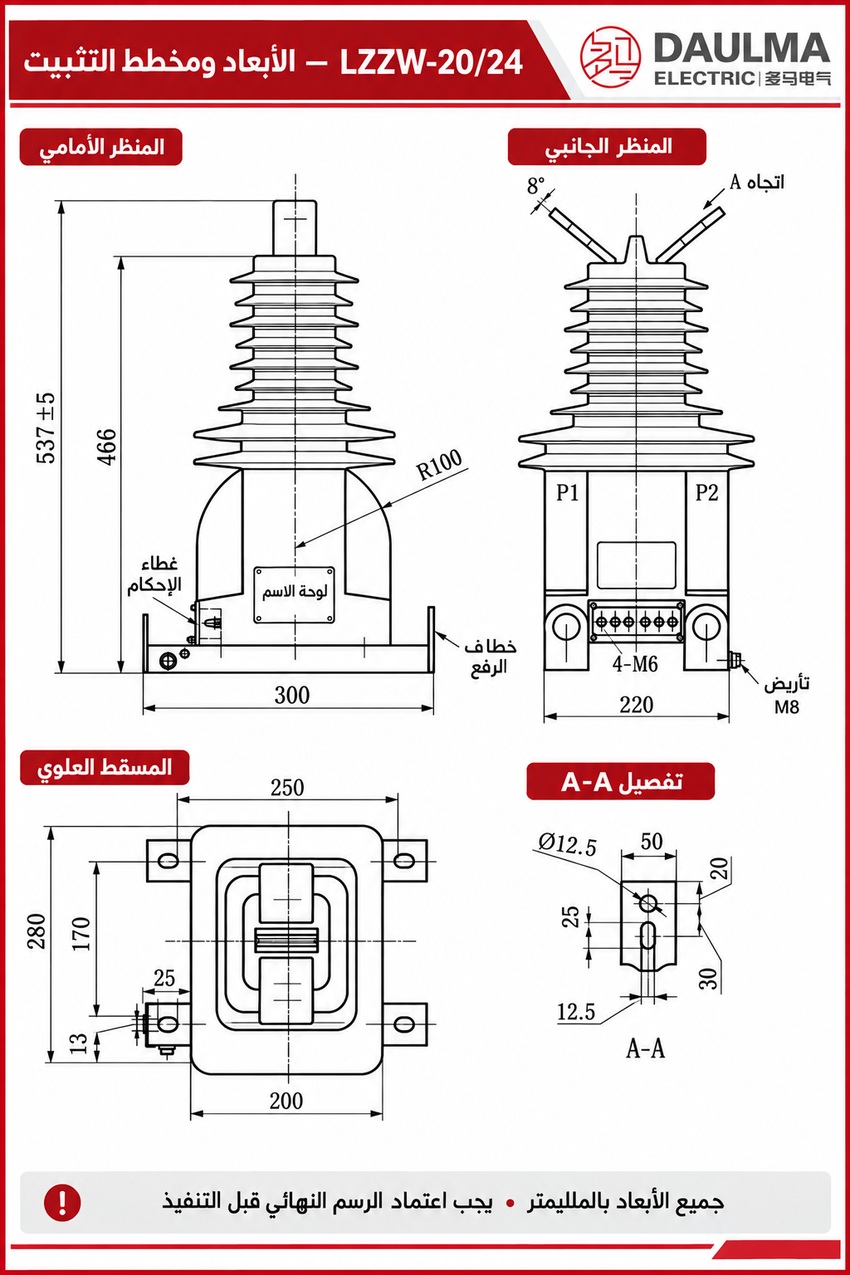

مخطط التركيب

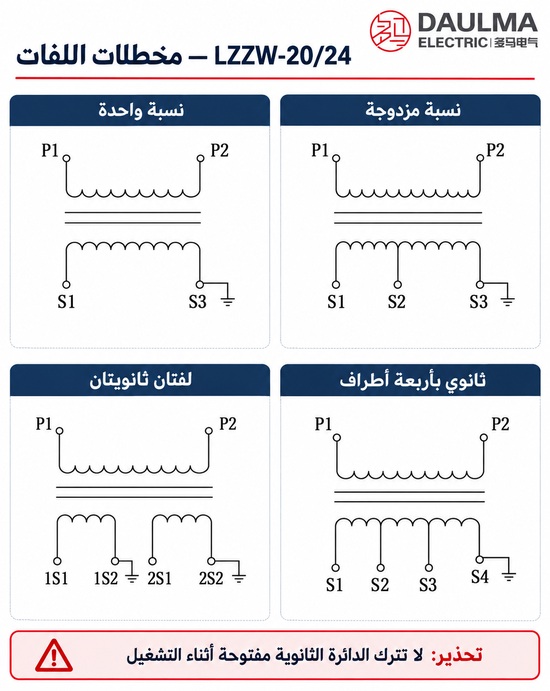

اللفات
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر حسب جهد النظام: LZZW-20 لأنظمة 20 كيلوفولت، وLZZW-24 لأنظمة 24 كيلوفولت.
- حدد تيار الخرج الثانوي: 5A قياسي أو 1A اختياريًا وفقًا لمتطلبات القياس أو الحماية.
- تأكد من الامتثال للمعايير الدولية والمحلية: IEC 61869-1، IEC 61869-2، والمعيار الصيني GB20840.2-2014.
- اختر هذا الموديل للتركيبات الخارجية حيث تكون مقاومة الرطوبة، والإشعاع فوق البنفسجي، والتلوث أمرًا بالغ الأهمية.
- خذ في الاعتبار احتياجات الصيانة: هذه الوحدات خالية من الصيانة باستثناء التنظيف الدوري للسطح الخارجي.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار LZZW-20 في أنظمة الجهد 24 كيلوفولت؟
نعم، مصمم ليعمل بشكل طبيعي في أنظمة الجهد 20 و24 كيلوفولت. يتوافق مع معيار IEC 61869 لعزل الراتنج المصبوب. يرجى تحديد جهد النظام عند الطلب للتأكيد.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لتطبيقات القياس التجاري. تضمن دقة عالية في نطاق تيار أولي من 10 إلى 2000 أمبير. تواصل معنا لتحديد الخرج المقنن بالفولت أمبير.
Q3: ما هي متطلبات الموقع اللازمة قبل تركيب هذا المحول؟
المحول مخصص للتركيب الخارجي بدرجة تلوث III. يتحمل ارتفاعات حتى 1000 متر واهتزازات زلزالية حتى 8 درجات. تواصل مع مهندسينا لتقييم ملاءمة موقعك.
Q4: كيف يتم تحديد التيار الحراري القصير المدى المقنن؟
يعتمد على التيار الأولي، حيث يصل إلى 31.5 كيلو أمبير لتيار 400 أمبير لمدة ثانية واحدة. يضمن الحماية الميكانيكية والحرارية للمعدات. راجع الجدول الفني لتحديد القيمة الدقيقة لمشروعك.
Q5: متى يتم إجراء اختبارات المصنع قبل شحن المحولات المخصصة؟
تُجرى الاختبارات الروتينية والنوعية وفقاً لـ IEC 61869 بعد الانتهاء من التخصيص. تتوفر نسب تحويل أولي متعددة من 10 إلى 2000 أمبير. اتصل بنا للحصول على جدول الاختبار.
Q6: لماذا يُفضل استخدام محول تيار خارجي بدرجة تلوث III؟
يُفضل في المحطات الفرعية الخارجية والمشاريع الصناعية المعرضة للظروف الجوية القاسية. يوفر عزل راتنج مصبوب موثوقية عالية لجهد 24 كيلوفولت. تواصل مع فريق Daulma لدراسة ملاءمة التطبيق.
