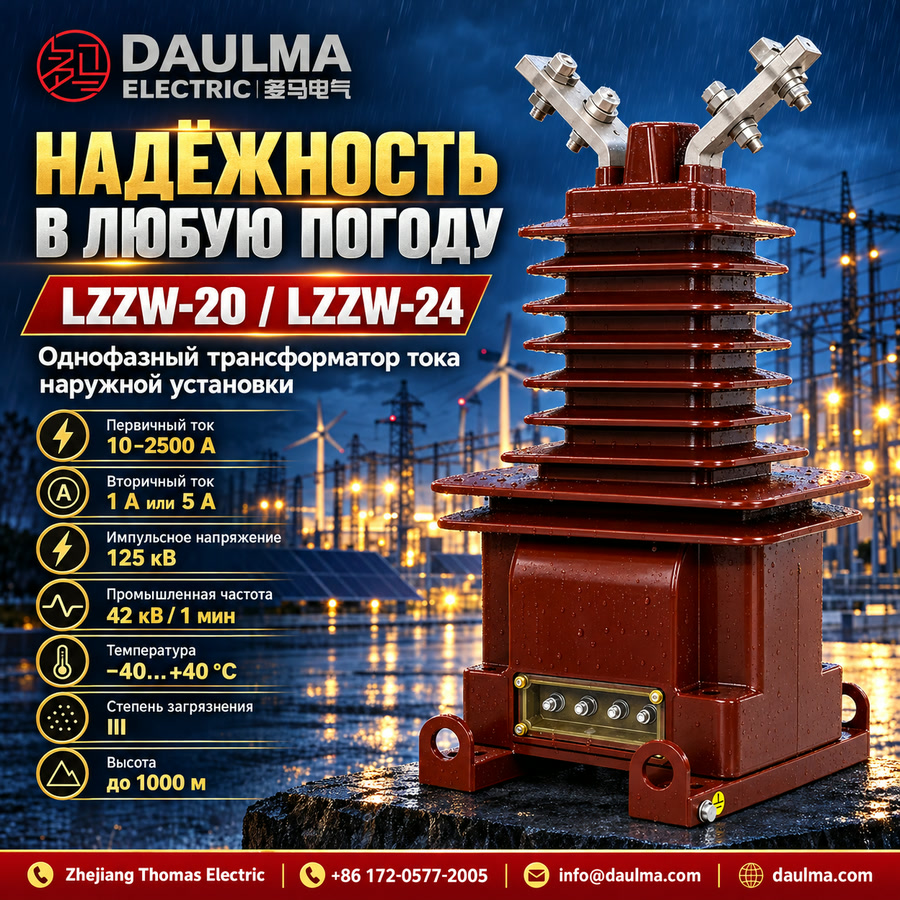

Обзор
Трансформаторы тока LZZW-20 и LZZW-24 — это наружные однофазные устройства, предназначенные для работы в сетях переменного тока напряжением 20 кВ и 24 кВ с частотой 50/60 Гц. Они оснащены изоляцией из литой эпоксидной смолы, обеспечивающей высокую электрическую прочность и устойчивость к внешним воздействиям, что делает их пригодными для эксплуатации в сложных наружных условиях.
Эти трансформаторы обеспечивают точное преобразование тока как для целей учёта электроэнергии, так и для защиты релейных цепей, поддерживая ключевые функции: защиту от сверхтока, перегрузки и однофазного замыкания на землю. Изделия соответствуют международным стандартам для наружных трансформаторов тока и гарантируют долгосрочную надёжность в подстанциях, объектах возобновляемой энергетики и промышленных энергосетях.

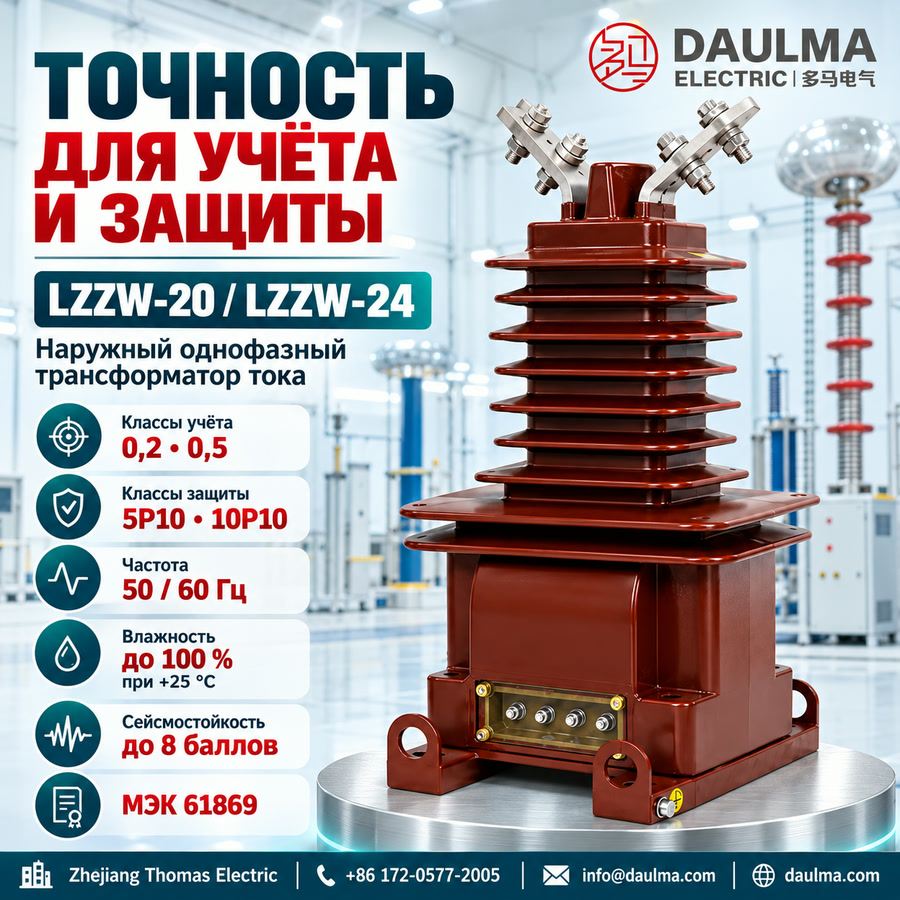

Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 20 кВ / 24 кВ |
| Частота сети | 50/60 Гц |
| Тип изоляции | Литая эпоксидная смола |
| Конфигурация фазы | Однофазная |
| Тип установки | Наружная |
| Первичный ток (типовой) | 10–2500 А (в зависимости от модели) |
| Вторичный ток | 1 А или 5 А |
| Класс точности (учёт) | 0,2; 0,5 |
| Класс точности (защита) | 5P10, 10P10 |
| Ток термической стойкости | В соответствии с IEC 61869 |
| Выдерживаемое импульсное напряжение | 125 кВ (1,2/50 мкс) |
| Выдерживаемое напряжение промышленной частоты | 42 кВ (действующее значение, 1 мин) |

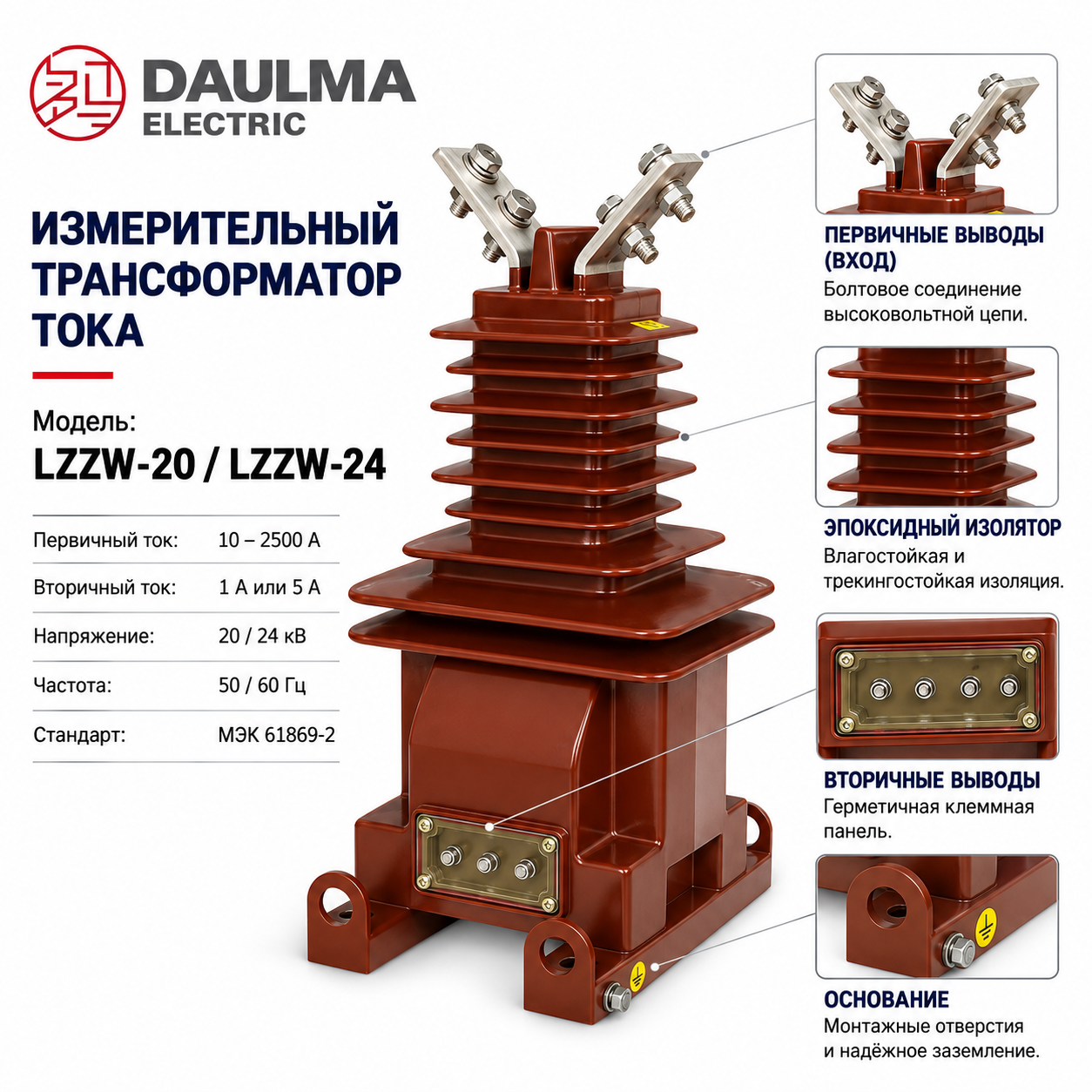

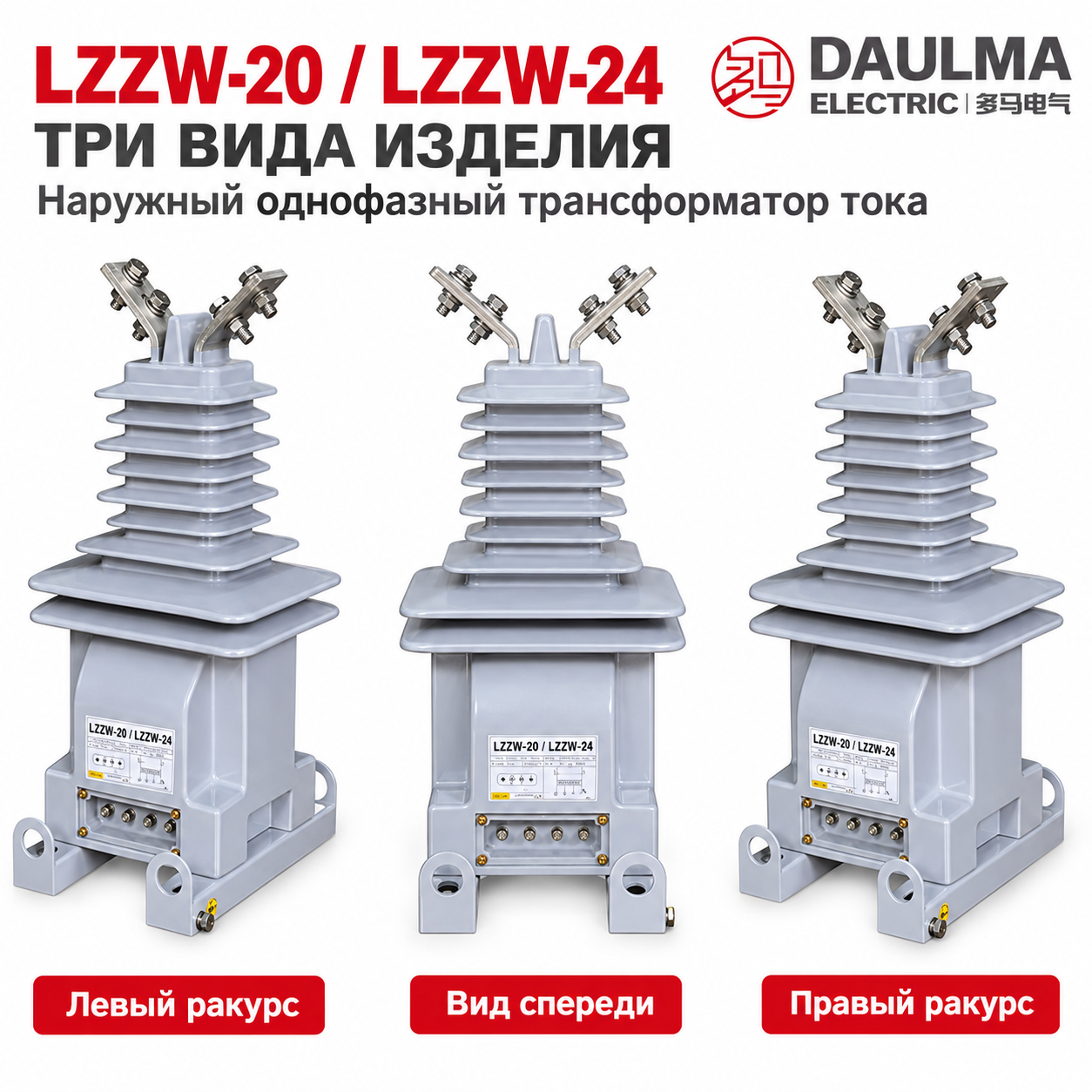

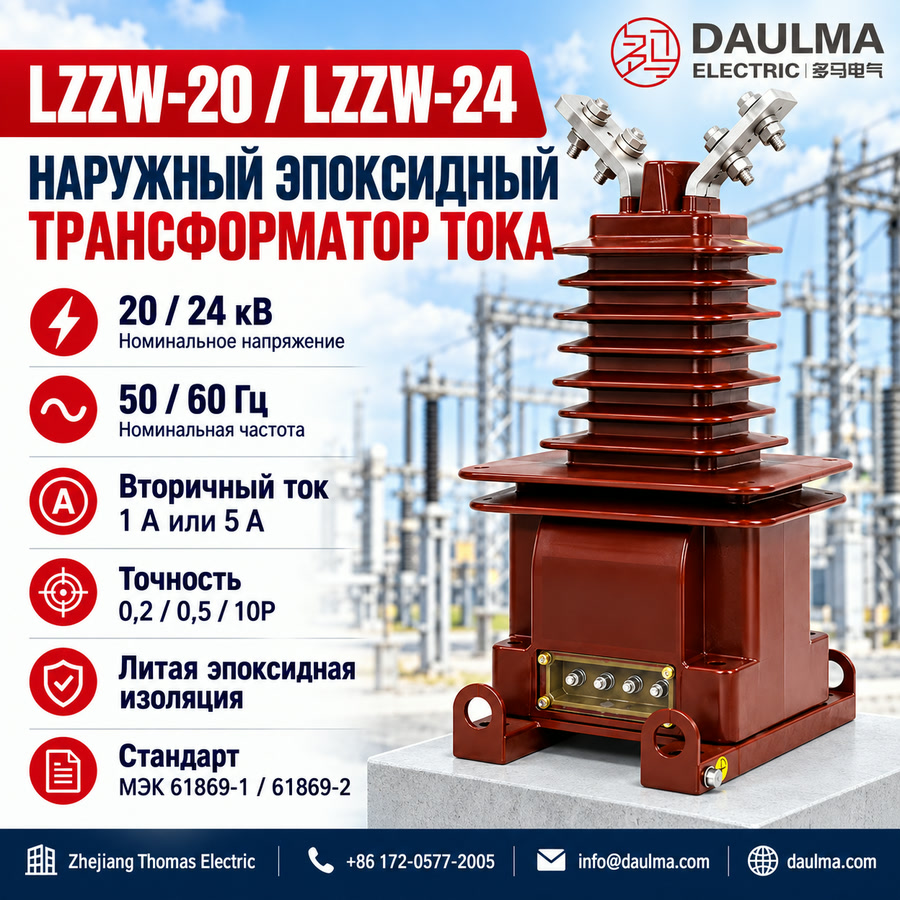

Конструкция
LZZW-20/24 выполнен в виде прочного опорного типа с полностью герметизированным сердечником и обмотками, залитыми высококачественной эпоксидной смолой. Такая конструкция исключает риск утечки масла и возгорания, обеспечивает отличную механическую прочность и устойчивость к влаге, пыли, УФ-излучению и экстремальным температурам. Корпус спроектирован для прямой наружной установки без дополнительных кожухов, что гарантирует безобслуживаемую эксплуатацию в суровых условиях распределительных сетей.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от -5 °C до +40 °C
- Высота над уровнем моря: до 1000 м
- Относительная влажность: до 100 % при +25 °C
- Условия установки: наружная, степень загрязнения III
- Сейсмостойкость: не более 8 баллов
Технические параметры
LZZW-20/24 — это однофазный наружный трансформатор тока с литой эпоксидной изоляцией, рассчитанный на работу в сетях 20 кВ при температуре окружающей среды от -40 °C до +40 °C и высоте до 1000 м над уровнем моря. Соответствует стандартам IEC 61869 и поддерживает диапазон первичных токов от 10 А до 2000 А с различными классами точности для измерения и защиты.
Одинарное передаточное отношение
| Номинальный первичный ток (А) |
Классы точности / Номинальная мощность (В·А) |
Номинальный ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (А) | 200 × I1n (А) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
Сложное передаточное отношение или две вторичные обмотки
| Номинальный первичный ток (А) |
Классы точности / Номинальная мощность (В·А) |
Ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (А) | 200 × I1n (А) |
| 400 | 20 | 30 | 30 | 30 | 31,5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112,5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
Примечание: Если требуемые параметры выходят за пределы указанных выше значений, они могут быть согласованы между изготовителем и заказчиком.
Установка и подключение

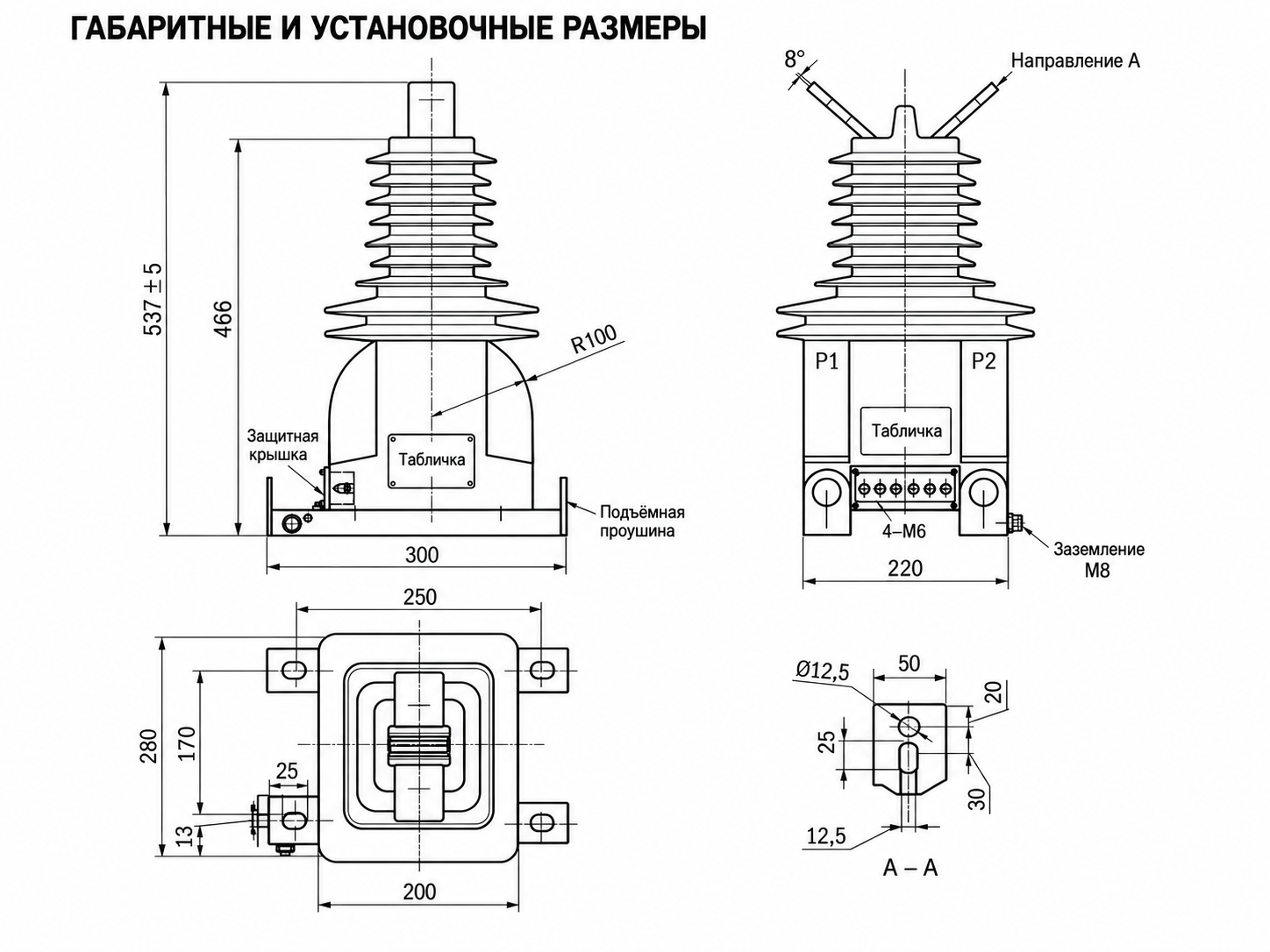

Схема установки

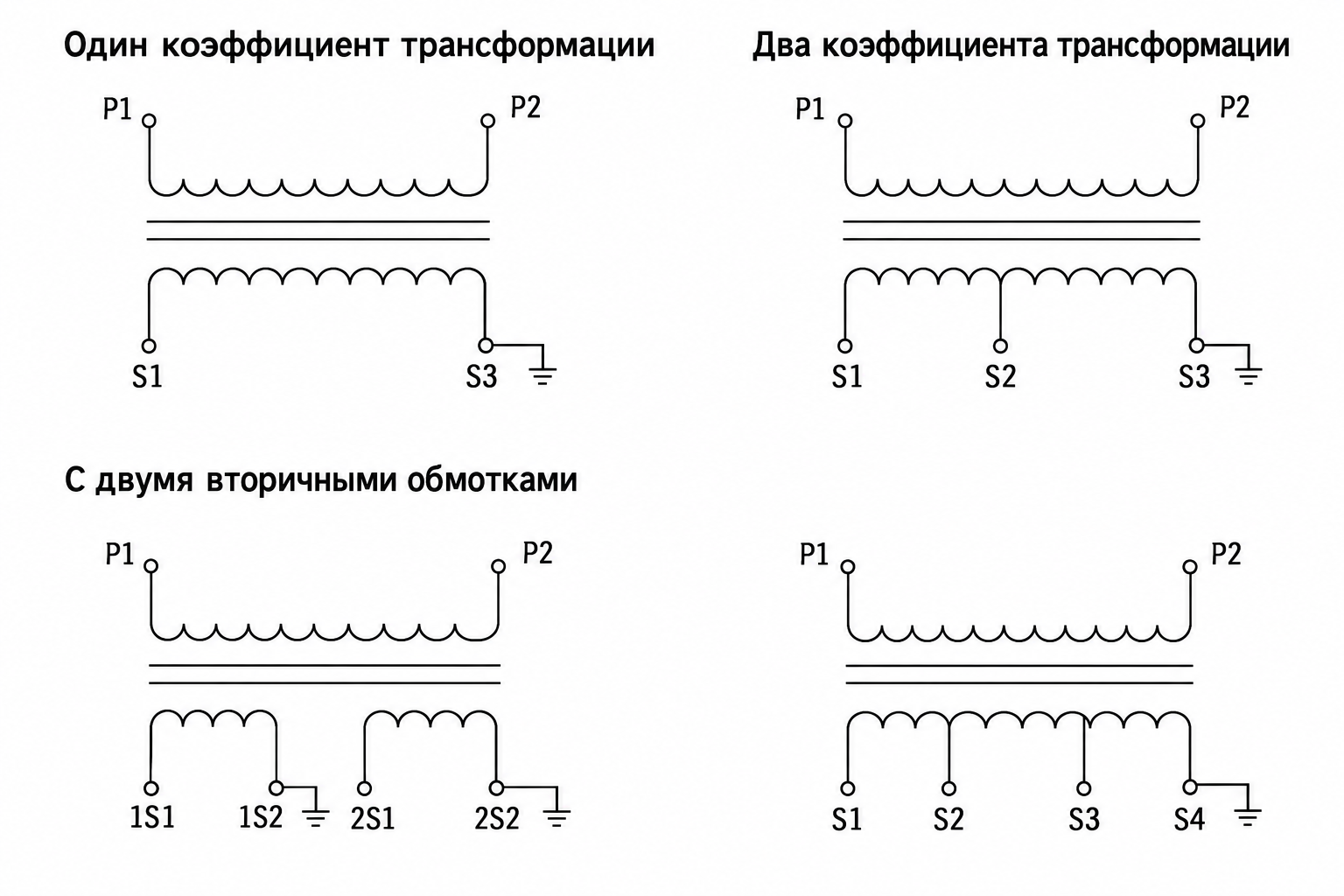

Схемы обмоток
Подбор и частые вопросы
Руководство по выбору
- Выбирайте модель в зависимости от напряжения сети: LZZW-20 — для систем 20 кВ, LZZW-24 — для систем 24 кВ.
- Укажите требуемый вторичный ток: стандартный 5 А или опциональный 1 А в зависимости от требований системы учёта или защиты.
- Убедитесь в соответствии международным и национальным стандартам: IEC 61869-1, IEC 61869-2 и GB20840.2-2014.
- Выбирайте данную модель для наружной установки, где критически важна устойчивость к влаге, УФ-излучению и загрязнению.
- Учитывайте требования к обслуживанию: данные устройства не требуют технического обслуживания, за исключением периодической очистки наружной поверхности.
Часто задаваемые вопросы
Вопрос 1: Подходит ли трансформатор тока LZZW-20/24 для наружной эксплуатации в суровых условиях?
Да, его конструкция из литой эпоксидной смолы и ребра из кремнийорганической резины обеспечивают отличную защиту от влаги, ультрафиолетового излучения и загрязнений окружающей среды, что делает его идеальным для сложных наружных условий.
Вопрос 2: Какие значения вторичного тока доступны для серии LZZW?
Стандартный вторичный ток — 5 А, значение 1 А доступно по запросу для согласования с конкретными требованиями релейной защиты или систем учёта.
Вопрос 3: Требуется ли регулярное техническое обслуживание трансформатора LZZW-20/24?
Нет, эти трансформаторы спроектированы как безобслуживаемые. Рекомендуется только периодическая очистка наружной поверхности для поддержания характеристик в загрязнённой среде.
Вопрос 4: Каким международным и национальным стандартам соответствует LZZW-20/24?
LZZW-20/24 соответствует стандартам IEC 61869-1, IEC 61869-2 и китайскому стандарту GB20840.2-2014, что гарантирует глобальную надёжность и совместимость.
Вопрос 5: Можно ли использовать трансформатор LZZW одновременно для учёта и защиты?
Да, в зависимости от выбранного класса точности серия LZZW поддерживает как функции учёта, так и релейной защиты — ознакомьтесь с техническими характеристиками для правильного выбора класса.
Часто задаваемые вопросы
Q1: Подойдет ли трансформатор LZZW-20/24 для сетей 20 и 24 кВ?
Да, трансформатор рассчитан на работу в сетях 20 кВ и 24 кВ. Изоляция выполнена из литой эпоксидной смолы для наружной установки. Уточняйте номинальное напряжение при заказе.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуем класс 0,2S. Он обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока согласно IEC 61869. Заводская калибровка выполняется по запросу.
Q3: Как рассчитать ток термической стойкости для первичного тока 400 А?
Для номинального первичного тока 400 А ток термической стойкости составляет 31,5 кА, а динамический ток — 100 кА. Точные параметры короткого замыкания подтверждаются в опросном листе.
Q4: Каков диапазон рабочих температур для наружной установки трансформатора?
Стандартный диапазон рабочих температур составляет от -40 °C до +40 °C. Оборудование имеет степень загрязнения III для наружной установки. Уточняйте климатические требования при проектировании.
Q5: Какие международные стандарты подтверждены для трансформатора LZZW-20/24?
Продукция полностью соответствует международному стандарту IEC 61869. При необходимости предоставляются сертификаты соответствия и протоколы заводских испытаний. Запрашивайте пакет документов у менеджера.
Q6: Можно ли заказать трансформатор с нестандартным коэффициентом трансформации?
Да, доступен диапазон первичных токов от 10 А до 2000 А. Изготовление под нестандартные параметры и дополнительные вторичные обмотки обсуждается индивидуально. Свяжитесь с нами для расчета.
Q7: Что представляет собой трансформатор тока LZZW-20/24?
Это однофазный наружный трансформатор тока с литой эпоксидной изоляцией для сетей 20/24 кВ. Применяется для измерения и релейной защиты. Запросите каталог для выбора модификации.
