Přehled

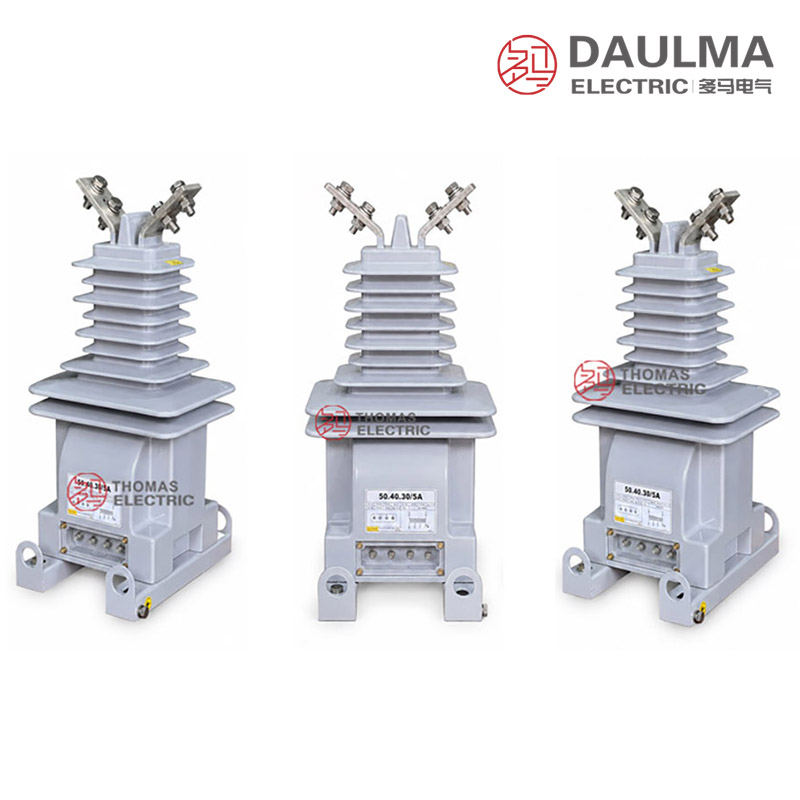

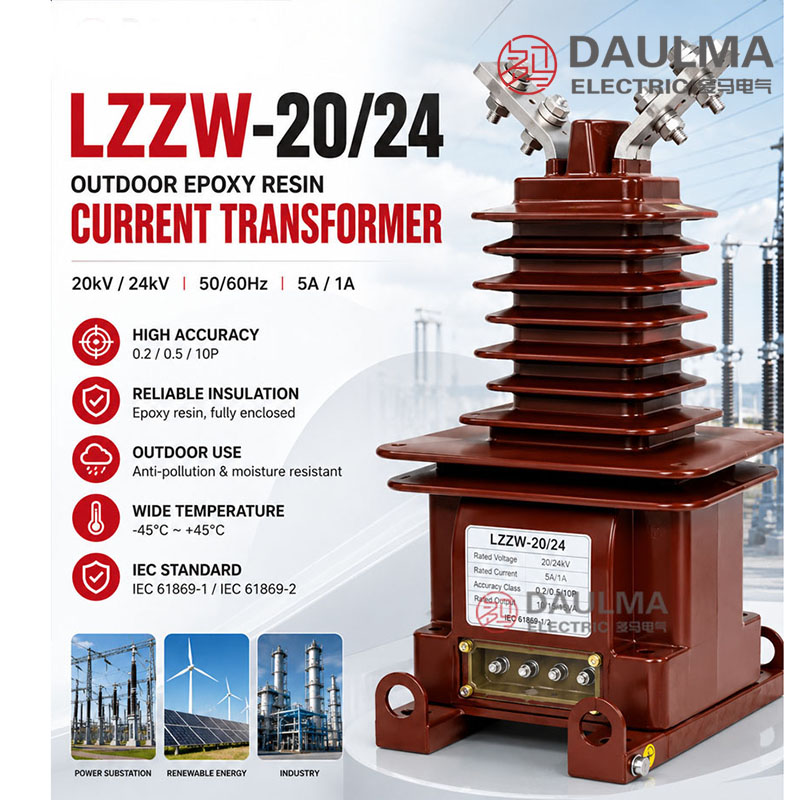

Transformátory LZZW-20 a LZZW-24 jsou venkovní jednofázové proudové transformátory určené pro střídavé rozvodné sítě 20 kV a 24 kV s frekvencí 50/60 Hz. Mají izolační systém z pryskyřice, který zajišťuje vysokou dielektrickou pevnost a odolnost proti vnějším vlivům, což je činí vhodnými pro náročné venkovní instalace.
Tyto transformátory poskytují přesný převod proudu jak pro měřicí, tak pro ochranné účely, včetně funkcí jako přepěťová ochrana, ochrana proti přetížení a ochrana proti poruše jednofázového uzemnění. Jsou konstruovány podle mezinárodních norem pro venkovní proudové transformátory a zajišťují dlouhodobou spolehlivost v rozvodnách, elektrárnách z obnovitelných zdrojů i průmyslových energetických sítích.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 20 kV / 24 kV |
| Síťová frekvence | 50/60 Hz |
| Typ izolace | Zalito pryskyřicí (epoxid) |
| Konfigurace fáze | Jednofázové |
| Typ instalace | Venkovní |
| Jmenovitý primární proud (typický) | 10–2500 A (dle modelu) |
| Sekundární proud | 1 A nebo 5 A |
| Třída přesnosti (měření) | 0,2; 0,5 |
| Třída přesnosti (ochrana) | 5P10, 10P10 |
| Krátkodobý tepelný proud | Dle IEC 61869 |
| Napěťová pevnost impulznímu přepětí | 125 kV (1,2/50 μs) |
| Napěťová pevnost při síťové frekvenci | 42 kV rms (1 min) |
Konstrukce

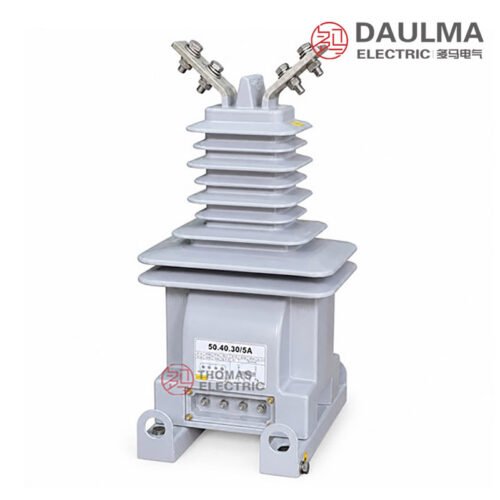

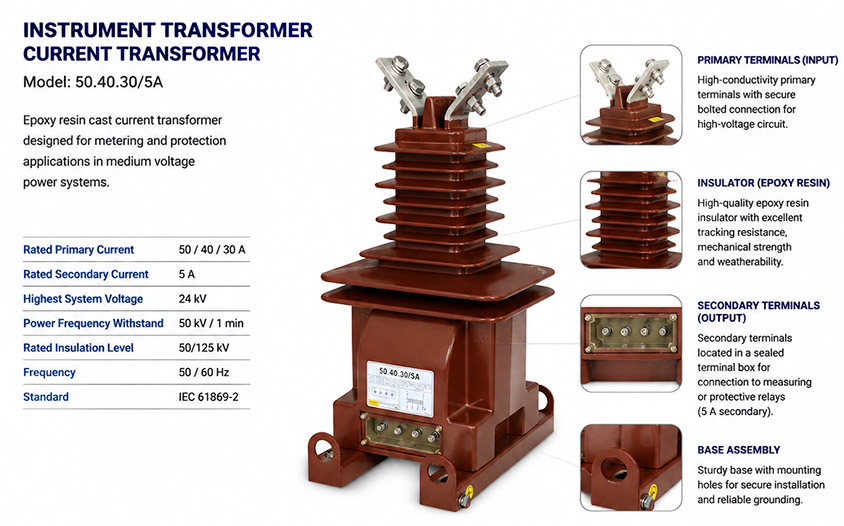

LZZW-20/24 má robustní sloupkové provedení s plně zapouzdřeným jádrem a vinutím zalitým do vysoce kvalitní epoxidové pryskyřice. Tato konstrukce eliminuje riziko úniku oleje nebo požáru a zajišťuje vynikající mechanickou pevnost a odolnost proti vlhkosti, prachu, UV záření a extrémním teplotám. Skříň je navržena pro přímou venkovní montáž bez potřeby dodatečných krytů, což zaručuje bezúdržbový provoz i v náročném prostředí typickém pro distribuční sítě.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Nadmorská výška: Do 1000 m
- Relativní vlhkost: Až 100 % při +25 °C
- Prostředí instalace: Venkovní, stupeň znečištění III
- Seismická intenzita: Ne více než 8 stupňů
Technické parametry
LZZW-20/24 je jednofázový venkovní proudový transformátor s pryskyřičnou izolací pro 20 kV sítě, určený pro provoz při okolních teplotách od -40 °C do +40 °C a nadmořské výšce do 1000 m. Splňuje normy IEC 61869 a podporuje rozsah primárních proudů 10 A až 2000 A s více třídami přesnosti pro měřicí i ochranné aplikace.
Jednoduchý převod
| Jmenovitý primární proud (A) |
Třídy přesnosti / Jmenovitý výkon (VA) |
Jmenovitý krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 20 | 30 | 30 | 40 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 40 | 31,5 | 100 |
| 500 | 30 | 40 | 50 | 50 | 45 | 112,5 |
| 600 | 50 | 50 | 60 | 60 | 63 | 160 |
| 750–800 | 50 | 50 | 60 | 60 | 80 | 200 |
| 1000–1200 | 50 | 50 | 60 | 60 | 100 | 250 |
Složený převod nebo dvě sekundární vinutí
| Jmenovitý primární proud (A) |
Třídy přesnosti / Jmenovitý výkon (VA) |
Krátkodobý tepelný proud (kA/1 s) |
Jmenovitý dynamický proud (kA) |
|||
|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | |||
| 5–300 | 10 | 15 | 20 | 20 | 80 × I1n (A) | 200 × I1n (A) |
| 400 | 20 | 30 | 30 | 30 | 31,5 | 100 |
| 500 | 20 | 30 | 30 | 40 | 45 | 112,5 |
| 600 | 20 | 30 | 30 | 40 | 63 | 160 |
| 750–800 | 30 | 40 | 40 | 50 | 80 | 200 |
| 1000–1200 | 30 | 40 | 40 | 50 | 100 | 250 |
Poznámka: Pokud požadavky uživatele přesahují výše uvedené rozsahy, mohou být předmětem dohody mezi výrobcem a kupujícím.
Instalace a zapojení

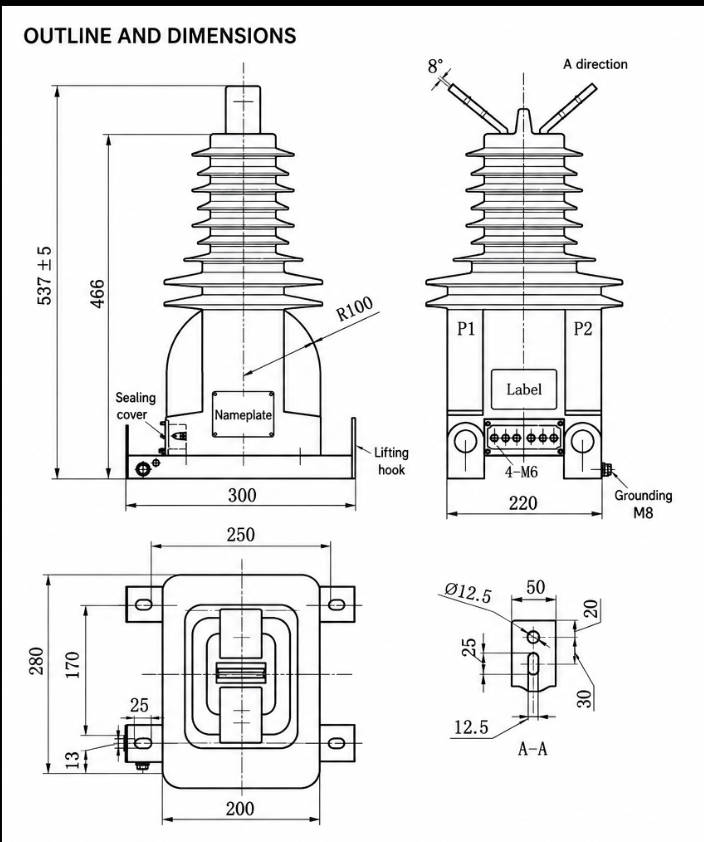

Instalační schéma

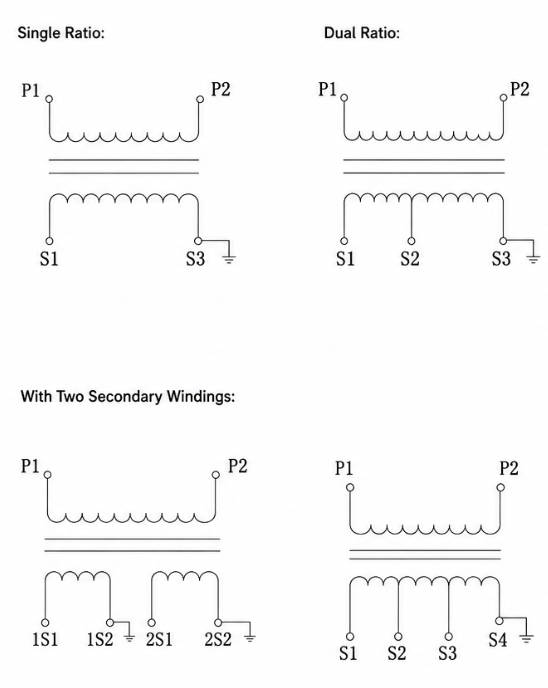

Vinutí
Výběr a časté otázky
Návod na výběr
- Vybírejte podle napětí sítě: LZZW-20 pro 20 kV systémy, LZZW-24 pro 24 kV systémy.
- Zvolte sekundární proud: standardně 5 A nebo volitelně 1 A dle požadavků měření či ochrany.
- Zajistěte soulad s mezinárodními a lokálními normami: IEC 61869-1, IEC 61869-2 a GB20840.2-2014.
- Zvolte tento model pro venkovní instalace, kde je kritická odolnost proti vlhkosti, UV záření a znečištění.
- Zvažte údržbu: tyto jednotky jsou bezúdržbové, doporučuje se pouze občasné čištění povrchu.
Často kladené otázky
Otázka 1: Je proudový transformátor LZZW-20/24 vhodný pro venkovní použití v náročných podmínkách?
Ano, jeho konstrukce z pryskyřice a žlabové uspořádání z křemičitanového elastomeru zajišťují vynikající ochranu proti vlhkosti, ultrafialovému záření a environmentálnímu znečištění, což jej činí ideálním pro náročné venkovní aplikace.
Otázka 2: Jaké jsou dostupné hodnoty sekundárního proudu pro řadu LZZW?
Standardní sekundární proud je 5 A, hodnota 1 A je k dispozici na vyžádání pro specifické požadavky reléové nebo měřicí techniky.
Otázka 3: Vyžaduje LZZW-20/24 pravidelnou údržbu?
Ne, tyto transformátory jsou navrženy jako bezúdržbové. Doporučuje se pouze pravidelné čištění vnějšího povrchu pro zachování výkonu v znečištěném prostředí.
Otázka 4: Kterým mezinárodním a národním normám LZZW-20/24 vyhovuje?
LZZW-20/24 splňuje normy IEC 61869-1, IEC 61869-2 a čínskou normu GB20840.2-2014, což zajišťuje globální spolehlivost a interoperabilitu.
Otázka 5: Lze transformátor LZZW použít jak pro měření, tak pro ochranu?
Ano, v závislosti na zvolené třídě přesnosti řada LZZW podporuje jak měřicí, tak ochranné funkce – pro správný výběr třídy přesnosti se řiďte technickými parametry.
Frequently Asked Questions
Q1: Je tento proudový transformátor vhodný pro 24kV venkovní sítě?
Ano, typ LZZW-20/24 je certifikován pro nejvyšší provozní napětí 24 kV. Je určen pro venkovní instalace se stupněm znečištění III. Pro konkrétní projekt kontaktujte obchodní oddělení.
Q2: Která třída přesnosti je vhodná pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2S. Zajišťuje vysokou přesnost i při nízkých proudech dle normy IEC 61869. Přesné nastavení potvrzuje výrobní kalibrace.
Q3: Jaký je jmenovitý krátkodobý tepelný proud pro 500 A?
Pro primární proud 500 A je jmenovitý krátkodobý tepelný proud 45 kA/1 s. Dynamický proud dosahuje 112,5 kA. Přesné hodnoty pro jiné proudy najdete v tabulce.
Q4: Zahrnuje dodávka standardní tovární zkoušky dle IEC 61869?
Ano, každý kus absolvuje standardní kusové zkoušky, včetně měření transformace a izolace. Typové zkoušky a certifikáty jsou k dispozici na vyžádání.
Q5: Vydrží pryskyřičně zalité provedení vysokou relativní vlhkost?
Ano, pryskyřičná izolace snese relativní vlhkost až 100 % při +25 °C. Transformátor je konstruován pro venkovní prostředí a teploty od -40 °C do +40 °C.
Q6: Lze upravit rozsah primárních proudů na míru projektu?
Rozsah primárních proudů je standardně 10 A až 2000 A. Pro nestandardní požadavky nebo specifické převody kontaktujte naše techniky s přesnou specifikací.
Q7: Kde se tento jednofázový venkovní transformátor nejčastěji instaluje?
Transformátor LZZW-20/24 je určen pro venkovní rozvodny a měřicí rozváděče v sítích 20/24 kV. Vhodný pro měřicí i ochranné aplikace.
