نظرة عامة

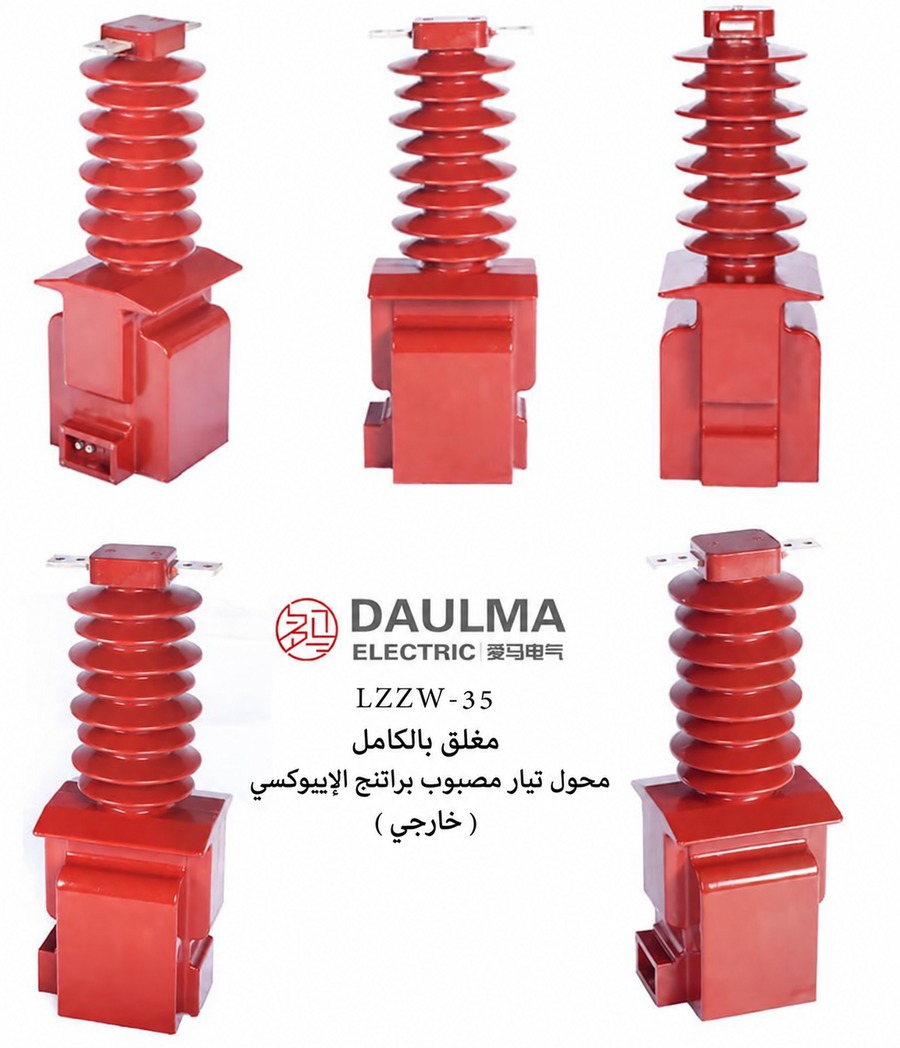

محول التيار الراتنجي المصبوب LZZW-35 هو جهاز كهرومغناطيسي دقيق مصمم لقياس التيار بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد الخارجية من فئة 35 كيلوفولت. ويعمل وفق مبدأ الحث الكهرومغناطيسي لتوفير إشارات تيار ثانوية معزولة كهربائيًا (Galvanically isolated) تتناسب طرديًا مع التيار الأولي.
يضمن هيكله المغلق بالكامل والمصنوع من راتنج الإيبوكسي مقاومة استثنائية للعوامل الجوية، وثباتًا ضد الأشعة فوق البنفسجية، وأداءً عاليًا في العزل، مما يجعله مثاليًا للبيئات الخارجية القاسية بما في ذلك المناطق ذات التلوث العالي.
لمحة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | فئة 35 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير |
| فئات الدقة | 0.2 / 0.2S / 0.5 / 0.5S، 10P10 / 10P15 |
| الحمل المقنن | 10–15 فولت أمبير نموذجي |
| معامل قدرة الحمل | cos φ = 0.8 (متأخر) |
| تحمل القصر | Ith (1 ثانية): 13.5–40 كيلو أمبير؛ Idyn (القيمة العظمى): 34–100 كيلو أمبير |
| مستوى العزل | 40.5 / 95 / 185 كيلوفولت (Um / Up / Ud) |
| نوع التركيب | خارجي، مثبت على عمود |
| المعايير المطبقة | IEC 61869-1/-2؛ GB/T 20840.1/.2؛ GB 1208-2006 |
ترميز الموديل
- L: محول تيار (CT)
- Z: هيكل تركيب نوع عمود (عمودي)
- Z: معزول بالراتنج المصبوب (إيبوكسي)، هيكل مغلق بالكامل
- W: نوع التركيب الخارجي
- 35: فئة الجهد (كيلوفولت)
البناء
يتميز محول التيار LZZW-35 بهيكل مصبوب من راتنج الإيبوكسي مكون من قطعة واحدة ومغلق بالكامل، مما يوفر مقاومة فائقة للرطوبة، وقوة ميكانيكية عالية، ومتانة طويلة الأمد في البيئات الخارجية. ويضمن التصميم العمودي المسافات الكافية للعزل الهوائي (Electrical clearance) والمسافات الزاحفة (Creepage distances)، حتى في بيئات التلوث من المستوى IV. كما يتم إغلاق النوى المغناطيسية واللفات الداخلية بشكل محكم داخل مصفوفة الراتنج، مما يلغي مخاطر التلوث أو تسرب الرطوبة طوال عمر الخدمة.
تُضمن النوى الحلقيّة عالية النفاذية خطية ممتازة ودقة عبر نطاق التشغيل بأكمله. ويتضمن تركيب الراتنج المقاوم للعوامل الجوية موادًا مستقرة ضد الأشعة فوق البنفسجية لتحمل التعرض الطويل في الهواء الطلق دون تدهور، مما يدعم التشغيل الموثوق في درجات حرارة محيطة تتراوح بين -25°م و+40°م.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي مع عزل مناسب ضد العوامل الجوية
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (تتوفر تكوينات لارتفاعات أعلى عند الطلب)
- درجة الحرارة المحيطة: من -25°م إلى +40°م (يتوفر نطاق ممتد إلى -40°م)
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- الظروف البيئية: قدرة على العمل في بيئة تلوث من المستوى IV؛ خالٍ من الغازات المسببة للتآكل، أو الوسائط المتفجرة، أو الاهتزاز الميكانيكي الشديد
- المقاومة الزلزالية: مناسب لمناطق الشدة الزلزالية وفقًا للمعايير المعمول بها
البيانات الفنية
| التيار الأولي المقنن (A) |
الخرج المقنن (VA) | تيار التحمل الحراري قصير المدى (kA/s) |
التيار الديناميكي المقنن (kA) |
||||
|---|---|---|---|---|---|---|---|
| 0.2s | 0.2 | 0.5 | 10p10 | 10p15 | |||
| 5-100 | 10 | 10 | 15 | 15 | 10 | 13.5 | 34 |
| 150 | 10 | 10 | 15 | 15 | 10 | 18 | 45 |
| 200 | 10 | 10 | 15 | 15 | 10 | 27 | 67.5 |
| 300 | 10 | 10 | 15 | 15 | 10 | 30 | 75 |
| 400 | 10 | 10 | 15 | 15 | 10 | 36 | 90 |
| 500 | 10 | 10 | 15 | 15 | 10 | 40 | 100 |
التركيب والتوصيلات
مخطط التركيب
يتطلب التركيب السليم أفرادًا مؤهلين يتبعون الأكواد الكهربائية المحلية ومعايير المرافق. يجب تركيب الموصلات الأولية بشكل آمن مع دعم ميكانيكي كافٍ ومسافة عزل كهربائية مناسبة. يجب استخدام أسلاك ثانوية مقاومة للعوامل الجوية مع تخفيف الإجهاد، ويجب توصيل طرف التأريض بشبكة أرض المحطة. يجب الحفاظ على المسافات الزاحفة المحددة للبيئات الخارجية ذات التلوث العالي.
الأبعاد الخارجية
| المعامل | القيمة |
|---|---|
| الارتفاع الكلي | بحسب التيار المقنن (اطلب الرسم الهندسي) |
| نمط ثقوب تثبيت القاعدة | M16 قياسي أو حسب التحديد |
| تباعد المحطات الأولية | وفقًا لمتطلبات العزل في IEC 61869 |
| كتلة المحطات الثانوية | مقاومة للعوامل الجوية، بدرجة حماية IP54 |
| قطر ثقوب البراغي للتثبيت | Ø18 مم نموذجي |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر ضمن النطاق التفصيلي من 5 أمبير إلى 500 أمبير. أي نسبة أعلى أو متطلبات تحمل أعطال محسّنة تتطلب جدولًا منفصلًا من المصنع؛ التيار الثانوي المنشور ثابت عند 5 أمبير.
- اختر فئة الحماية والحمل معًا. فئة 10P10 مذكورة عند 15 فولت أمبير بينما 10P15 عند 10 فولت أمبير فقط، لذا احسب حمل المرحلات، والكابلات، والمحطات، وكتل الاختبار.
- تحقق رقميًا من المسافة الزاحفة للمستوى IV. الصفحة تدّعي القدرة على العمل في بيئات تلوث عالي لكنها لا تذكر قيمة بالمليمتر؛ حدّد المسافة الزاحفة الدنيا ومعيار التلوث المطبق.
- تأكد من الخيارات الخاصة بالبرودة والبيئة. التشغيل القياسي عند −25°م؛ تتطلب ظروف −40°م، والاهتزاز الزلزالي، والأشعة فوق البنفسجية، والتتبع (Tracking)، والضباب المالح، والمطر، والتكثف أدلة خاصة بالمشروع.
- اعتمد واجهات التركيب الميكانيكية الخارجية. تأكد من الأبعاد الخارجية الدقيقة، ومحطات الدائرة الأولية، ومواصفات التثبيت M16، وفتحات التثبيت النموذجية بقطر Ø18 مم، وعلبة المحطات بدرجة حماية IP54، والأحمال الداعمة، والتوصيل بالأرض، ومدة تيار العطل.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZW-35 في مناطق مرتفعة؟
نعم، التركيب القياسي يصل إلى 1000 متر. للمواقع الأعلى، تتوفر تكوينات مخصصة عند الطلب. يرجى تحديد الارتفاع الدقيق للتأكيد من المصنع.
Q2: ما فئة الدقة المناسبة لحماية الدوائر في هذا المحول؟
اختر فئتي 10P10 أو 10P15 لأغراض الحماية. توفر هذه الفئات أداءً موثوقاً أثناء تيارات العطل. يرجى تحديد حمل الخرج بالفولت أمبير للتأكيد.
Q3: كيف يتم تحديد تحمل التيار الحراري والديناميكي؟
يعتمد التحمل على التيار الأولي المقنن، حيث يصل التيار الديناميكي إلى 67.5 كيلو أمبير لتيار 200 أمبير. يرجى مطابقة البيانات مع تيار القصر وإرسالها للمصنع للتأكيد.
Q4: هل يتوفر المحول ببيئات تشغيل لدرجات حرارة منخفضة جداً؟
النطاق القياسي من -25°م إلى +40°م. تتوفر نطاقات ممتدة تصل إلى -40°م حسب الطلب. تواصل معنا لتحديد مواصفات العزل الراتنجي المناسبة.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن المحولات؟
تخضع المحولات لاختبارات روتينية تشمل العزل والدقة حسب المعايير الدولية. تُصدر شهادات المعايرة والاختبار مع كل شحنة. اطلب وثائق الاختبار المحددة عند الطلب.
Q6: ما هي التطبيقات الرئيسية لمحول التيار الراتنجي LZZW-35؟
يُستخدم لقياس التيار وحماية الدوائر في أنظمة 35 كيلوفولت الخارجية. يتميز بعزل راتنجي مصبوب يتحمل التلوث من المستوى الرابع. تواصل معنا لتحديد المتطلبات الخاصة بمشروعك.
Q7: هل يتحمل المحول الظروف البيئية القاسية والتلوث العالي؟
نعم، مصمم للعمل في بيئة تلوث من المستوى الرابع مع عزل مناسب ضد العوامل الجوية. تأكد من خلو الموقع من الغازات المسببة للتآكل وأرسل المواصفات للمصنع.
