Огляд

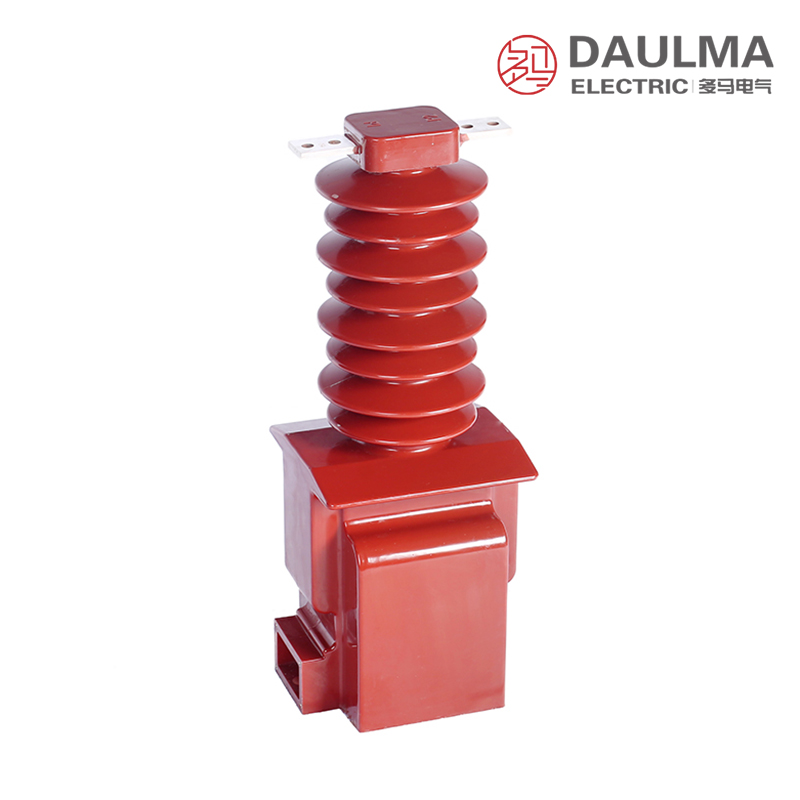

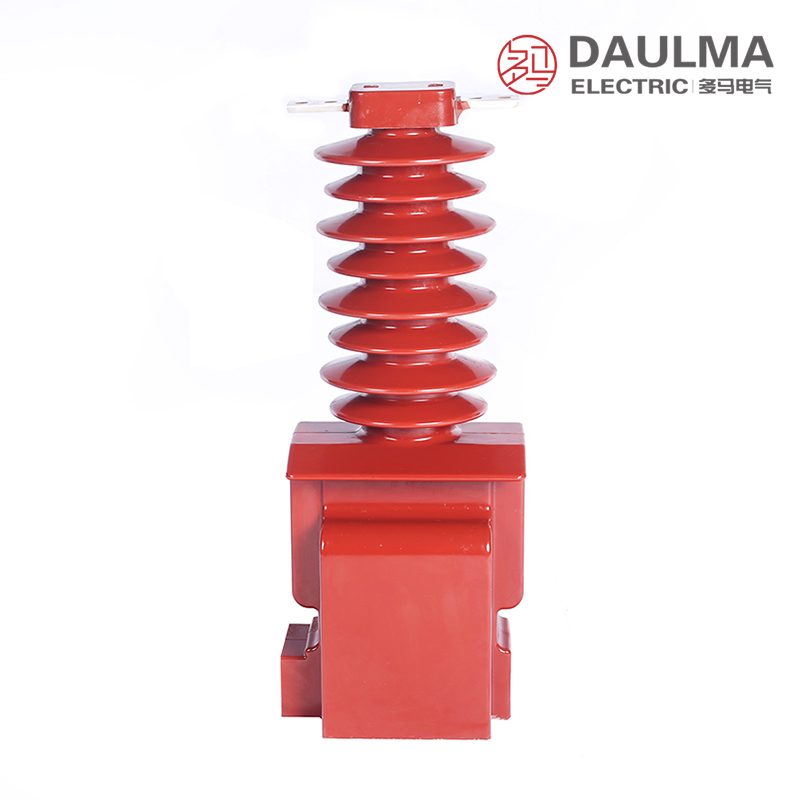

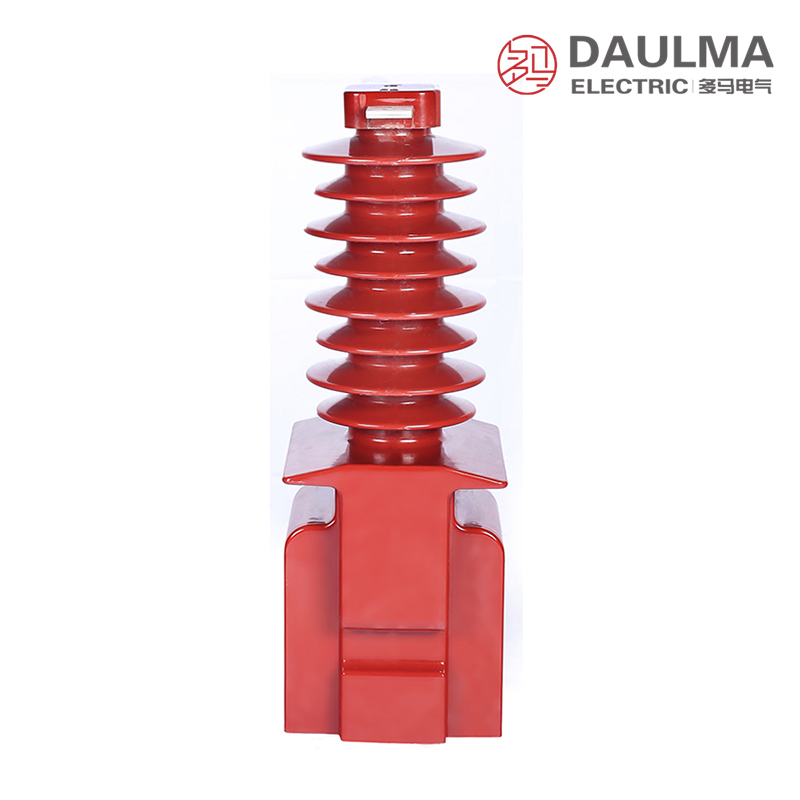

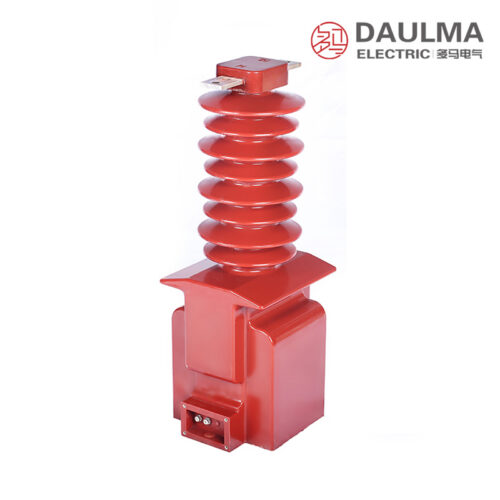

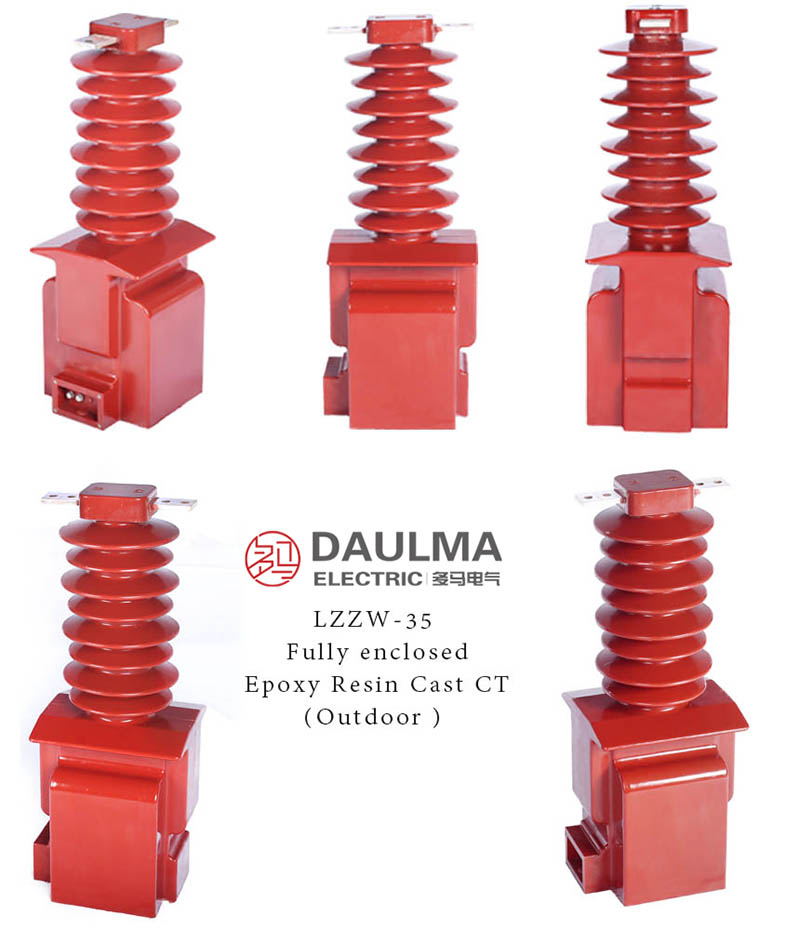

Трансформатор струму LZZW-35 із литої епоксидної смоли — це прецизійний електромагнітний пристрій, призначений для точного вимірювання струму, обліку електроенергії та релейного захисту в зовнішніх мережах змінного струму класу напруги 35 кВ. Він працює на основі принципу електромагнітної індукції, забезпечуючи гальванічно ізольовані вторинні сигнали струму, пропорційні первинному струму.
Повністю герметична конструкція з литої епоксидної смоли гарантує виняткову стійкість до атмосферних впливів, УФ-стабільність та високі ізоляційні властивості, що робить його ідеальним для складних зовнішніх умов, зокрема в зонах із високим рівнем забруднення.
Ключові номінальні параметри
| Параметр | Характеристика |
|---|---|
| Клас напруги системи | Клас 35 кВ |
| Номінальна частота | 50 Гц або 60 Гц |
| Номінальний вторинний струм | 5 А |
| Класи точності | 0,2 / 0,2S / 0,5 / 0,5S, 10P10 / 10P15 |
| Номінальне навантаження | 10–15 ВА (типово) |
| Коефіцієнт потужності навантаження | cos φ = 0,8 (індуктивний) |
| Стійкість до короткого замикання | Ith (1 с): 13,5–40 кА; Idyn (пік): 34–100 кА |
| Рівень ізоляції | 40,5 / 95 / 185 кВ (Um / Up / Ud) |
| Тип установки | Зовнішня, на опорі |
| Чинні стандарти | IEC 61869-1/-2; GB/T 20840.1/.2; GB 1208-2006 |
Позначення моделі
- L: Трансформатор струму (ТС)
- Z: Конструкція для монтажу на опорі (стовпі)
- Z: Ізоляція з литої смоли (епоксидної), повністю герметична конструкція
- W: Тип установки — зовнішній
- 35: Клас напруги (кВ)
Конструкція
Трансформатор LZZW-35 має монолітну, повністю герметичну конструкцію з литої епоксидної смоли, яка забезпечує високу стійкість до вологи, механічну міцність та довговічність при зовнішній експлуатації. Конструкція типу «опора» гарантує достатні повітряні проміжки та шляхи утечі навіть у середовищах із рівнем забруднення IV. Внутрішні магнітопроводи та обмотки герметично запечатані в епоксидній матриці, що виключає ризик забруднення або проникнення вологи протягом усього терміну служби.
Тороїдальні магнітопроводи з високою магнітною проникністю забезпечують відмінну лінійність і точність у всьому діапазоні робочих струмів. Епоксидна композиція містить УФ-стабілізатори, що дозволяє тривало експлуатувати пристрій на відкритому повітрі без деградації, забезпечуючи надійну роботу при температурі навколишнього середовища від –25 °C до +40 °C.
Технічні параметри
Умови експлуатації
- Середовище установки: Зовнішня установка з належним захистом від атмосферних впливів
- Висота над рівнем моря: Не більше 1000 м (конфігурації для більшої висоти доступні за спеціальним замовленням)
- Температура навколишнього середовища: від –25 °C до +40 °C (розширений діапазон до –40 °C доступний)
- Відносна вологість: Середньодобова ≤ 95%, середньомісячна ≤ 90%
- Експлуатаційні умови: Придатність до рівня забруднення IV; відсутність корозійних газів, вибухонебезпечних середовищ або сильних механічних вібрацій
- Сейсмостійкість: Відповідає зонам сейсмічної активності згідно з чинними нормами
Технічні дані
| Номінальний первинний струм (А) |
Номінальне навантаження (ВА) | Термічний струм короткого замикання (кА/с) |
Номінальний динамічний струм (кА) |
||||
|---|---|---|---|---|---|---|---|
| 0,2s | 0,2 | 0,5 | 10p10 | 10p15 | |||
| 5–100 | 10 | 10 | 15 | 15 | 10 | 13,5 | 34 |
| 150 | 10 | 10 | 15 | 15 | 10 | 18 | 45 |
| 200 | 10 | 10 | 15 | 15 | 10 | 27 | 67,5 |
| 300 | 10 | 10 | 15 | 15 | 10 | 30 | 75 |
| 400 | 10 | 10 | 15 | 15 | 10 | 36 | 90 |
| 500 | 10 | 10 | 15 | 15 | 10 | 40 | 100 |
Встановлення та підключення
Схема установки
Правильна установка вимагає кваліфікованого персоналу, який дотримується місцевих електротехнічних норм та стандартів енергокомпаній. Первісні провідники мають бути надійно закріплені з достатньою механічною підтримкою та електричними проміжками. Вторинну проводку слід виконувати кабелем, стійким до атмосферних впливів, із тяговим розвантаженням, а затискач заземлення має бути підключений до заземлювальної сітки підстанції. Дотримуйтеся встановлених шляхів утечі для зовнішніх умов із забрудненням.

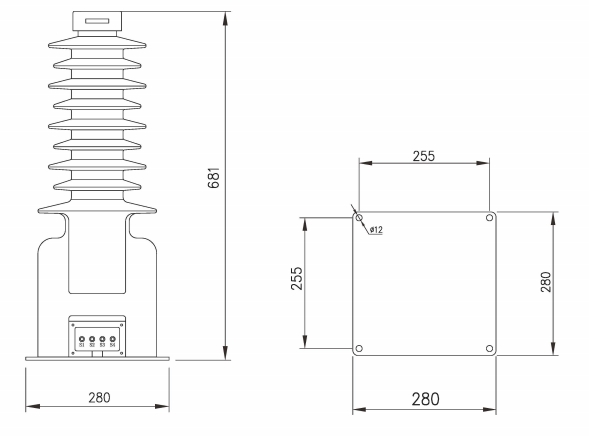

Габаритні розміри
| Параметр | Значення |
|---|---|
| Загальна висота | Залежно від номінального струму (запитуйте креслення) |
| Схема отворів для кріплення основи | Стандартні M16 або за специфікацією |
| Відстань між первинними затискачами | Відповідно до вимог IEC 61869 щодо повітряних проміжків |
| Блок вторинних затискачів | Стійкий до атмосферних впливів, ступінь захисту IP54 |
| Отвори під болти кріплення Φ | Типово Φ 18 мм |
Вибір та часті запитання
Посібник з вибору
- Вибирайте в межах детального діапазону 5–500 А. Для більших коефіцієнтів трансформації або підвищеної стійкості до струмів КЗ потрібен окремий заводський графік; номінальний вторинний струм фіксований на рівні 5 А.
- Обирайте клас захисту та навантаження разом. Клас 10P10 вказаний при 15 ВА, тоді як 10P15 — лише при 10 ВА, тому необхідно враховувати навантаження від реле, кабелів, затискачів та випробувальних блоків.
- Перевірте чисельне значення шляху утечі для класу IV. На сторінці заявлено можливість роботи в умовах високого забруднення, але не наведено значення в міліметрах; уточніть мінімальний шлях утечі та чинний стандарт забруднення.
- Підтвердьте параметри для холодного та складного середовища. Стандартна робота передбачає –25 °C; для –40 °C, сейсмостійкості, УФ-стійкості, стійкості до трекінгу, солоного туману, дощу та конденсації потрібні проєктні підтвердження.
- Узгодьте механічні інтерфейси для зовнішньої установки. Підтвердіть точні габарити, первинні затискачі, специфікацію кріплення M16, типові отвори Ø18, корпус вторинних затискачів IP54, навантаження на опору, заземлення та тривалість струму КЗ.
Поширені запитання
П1: Який максимальний детальний первинний струм?
500 А. Коефіцієнти понад 500 А не охоплені наведеною таблицею і потребують окремого технічного підтвердження.
П2: Чи доступний вторинний струм 1 А?
Опубліковано лише 5 А. Запит на 1 А вимагає окремо погодженого проекту.
П3: Чому 10P15 має менше ВА, ніж 10P10?
Збереження точності при вищому кратному струмі КЗ вимагає більшої здатності магнітопроводу, тому вказане навантаження зменшується з 15 ВА до 10 ВА.
П4: Чи повністю задокументована придатність до класу IV?
Ні, на цій сторінці — ні. Отримайте сертифіковані дані щодо шляху утечі, основи випробувань на забруднення та стійкості до трекінгу/ерозії.
П5: Чи є робота при –40 °C стандартною?
Ні. Стандартна специфікація починається з –25 °C; –40 °C — це опційна конфігурація, яку необхідно підтвердити для смоли, ущільнень, точності та затискачів.
П6: Чи має корпус вторинних затискачів ступінь захисту IP54?
IP54 вказано як посилання, хоча у полі є форматувальний артефакт. Перевірте фактичний ступінь захисту корпусу та кабельні з’єднувачі на кресленні.
П7: Які заходи безпеки застосовуються для зовнішнього проводки?
Використовуйте кабель, стійкий до атмосферних впливів, з тяговим розвантаженням, герметизуйте входи, заземлюйте основу та один вторинний вивід. Ніколи не залишайте вторинну обмотку розімкненою під напругою.
Часті запитання
Q1: Чи можна експлуатувати цей трансформатор на висоті понад 1000 м?
Стандартна конфігурація розрахована на висоту до 1000 м. Для більших висот потрібне спеціальне замовлення. Уточніть параметри середовища у відділі продажів.
Q2: Який клас точності обрати для комерційного обліку електроенергії?
Для комерційного обліку рекомендовано клас точності 0,2s або 0,2. Вони забезпечують високу точність вимірювань у широкому діапазоні струмів. Заводське калібрування виконується за запитом.
Q3: Які параметри термічного струму короткого замикання для первинного струму 150 А?
Для номінального первинного струму 150 А термічний струм становить 18 кА, а динамічний — 45 кА. Ці параметри гарантують стійкість до аварійних режимів. Підтвердіть розрахункові струми КЗ для вашої підстанції.
Q4: Чи можна розширити діапазон робочих температур до –40 °C?
Так, розширений температурний діапазон від –40 °C до +40 °C доступний за індивідуальним замовленням. Стандартна модель працює від –25 °C. Узгодьте технічне завдання з інженерами заводу.
Q5: Які заводські випробування проводяться перед відвантаженням обладнання?
Стандартний обсяг приймальних випробувань визначається чинними технічними умовами виробника. Детальні протоколи тестів та сертифікати надаються за запитом. Уточніть необхідний пакет документації у відділі продажів.
Q6: Де застосовуються ці епоксидні трансформатори струму на 35 кВ?
Модель LZZW-35 призначена для зовнішньої установки в розподільних пристроях 35 кВ. Вона працює в умовах забруднення IV та захищена від атмосферних впливів. Запитайте каталог для вибору модифікації.
Q7: Яка максимально допустима відносна вологість навколишнього середовища?
Максимальна середньодобова вологість не повинна перевищувати 95%, а середньомісячна — 90%. Трансформатор має епоксидну ізоляцію, стійку до конденсації. Переконайтеся, що умови на майданчику відповідають цим лімітам.
