Обзор

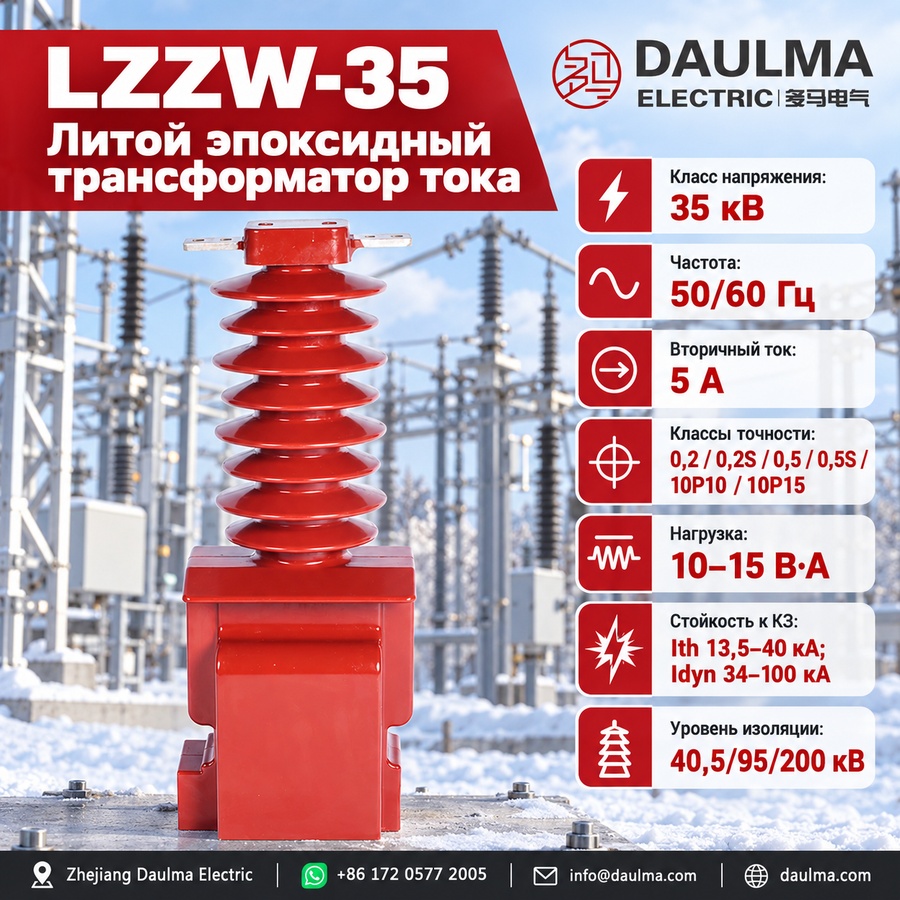

Литой эпоксидный трансформатор тока LZZW-35 — это прецизионное электромагнитное устройство, разработанное для точного измерения тока, учёта электроэнергии и релейной защиты в наружных сетях переменного тока класса напряжения 35 кВ. Принцип действия основан на электромагнитной индукции, обеспечивая гальванически изолированный вторичный ток, пропорциональный первичному.
Полностью герметичная конструкция из литой эпоксидной смолы гарантирует исключительную устойчивость к атмосферным воздействиям, УФ-излучению и высокие изоляционные характеристики, что делает устройство идеальным для эксплуатации в суровых наружных условиях, включая зоны с высоким уровнем загрязнения.
Ключевые номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,2 / 0,2S / 0,5 / 0,5S, 10P10 / 10P15 |
| Номинальная нагрузка | 10–15 В·А (типично) |
| Коэффициент мощности нагрузки | cos φ = 0,8 (индуктивный) |
| Стойкость к короткому замыканию | Ith (1 с): 13,5–40 кА; Idyn (амплитудное значение): 34–100 кА |
| Уровень изоляции | 40,5 / 95 / 185 кВ (Um / Up / Ud) |
| Тип монтажа | Наружный, на опоре |
| Применимые стандарты | IEC 61869-1/-2; GB/T 20840.1/.2; GB 1208-2006 |
Расшифровка обозначения модели
- L: Трансформатор тока (ТТ)
- Z: Конструкция для опорного (столбового) монтажа
- Z: Изоляция из литой эпоксидной смолы, полностью закрытая конструкция
- W: Тип установки — наружный
- 35: Класс напряжения (кВ)
Конструкция
Трансформатор тока LZZW-35 выполнен в виде единой полностью герметичной конструкции из литой эпоксидной смолы, обеспечивающей превосходную влагостойкость, механическую прочность и долговечность при наружной эксплуатации. Конструкция опорного типа гарантирует достаточные электрические воздушные промежутки и пути утечки даже в условиях загрязнения IV класса. Магнитопровод и обмотки герметично запечатаны внутри эпоксидной матрицы, что исключает попадание загрязнений или влаги на протяжении всего срока службы.
Тороидальные магнитопроводы с высокой магнитной проницаемостью обеспечивают отличную линейность и точность во всём рабочем диапазоне. Эпоксидный компаунд содержит УФ-стабилизаторы, что позволяет надёжно эксплуатировать устройство при температуре окружающей среды от –25 °C до +40 °C без деградации свойств.
Технические параметры
Условия эксплуатации
- Среда установки: Наружная установка с соответствующей защитой от атмосферных воздействий
- Высота над уровнем моря: Не более 1000 м (варианты для больших высот доступны по запросу)
- Температура окружающей среды: от –25 °C до +40 °C (расширенный диапазон до –40 °C доступен по запросу)
- Относительная влажность: Суточное среднее ≤ 95 %, месячное среднее ≤ 90 %
- Условия окружающей среды: Соответствие IV классу загрязнения; отсутствие коррозионных газов, взрывоопасных сред или сильных механических вибраций
- Сейсмостойкость: Соответствует требованиям норм для зон сейсмической активности
Технические данные
| Номинальный первичный ток (А) |
Номинальная нагрузка (В·А) | Ток термической стойкости (кА/с) |
Номинальный динамический ток (кА) |
||||
|---|---|---|---|---|---|---|---|
| 0,2s | 0,2 | 0,5 | 10p10 | 10p15 | |||
| 5–100 | 10 | 10 | 15 | 15 | 10 | 13,5 | 34 |
| 150 | 10 | 10 | 15 | 15 | 10 | 18 | 45 |
| 200 | 10 | 10 | 15 | 15 | 10 | 27 | 67,5 |
| 300 | 10 | 10 | 15 | 15 | 10 | 30 | 75 |
| 400 | 10 | 10 | 15 | 15 | 10 | 36 | 90 |
| 500 | 10 | 10 | 15 | 15 | 10 | 40 | 100 |
Установка и подключение
Схема монтажа
Правильная установка должна выполняться квалифицированным персоналом в соответствии с местными нормами и стандартами энергоснабжающих организаций. Первичные проводники должны быть надёжно закреплены с обеспечением достаточной механической прочности и электрических воздушных промежутков. Вторичные цепи следует выполнять кабелем, стойким к атмосферным воздействиям, с натяжными муфтами, а заземляющий зажим должен быть подключён к контуру заземления подстанции. Необходимо соблюдать установленные пути утечки для наружной эксплуатации в условиях загрязнения.
Габаритные размеры
| Параметр | Значение |
|---|---|
| Общая высота | В зависимости от номинального тока (запросите чертёж) |
| Схема отверстий под крепление основания | Стандартные отверстия под болт М16 или по спецификации |
| Расстояние между первичными выводами | В соответствии с требованиями IEC 61869 по воздушным промежуткам |
| Клеммная колодка вторичной цепи | Атмосферостойкая, степень защиты IP54 |
| Диаметр отверстий под крепёжные болты | Ø18 мм (типично) |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте в пределах указанного диапазона первичных токов 5–500 А. Более высокие коэффициенты трансформации или повышенная стойкость к токам КЗ требуют отдельного технического задания; номинальный вторичный ток фиксирован на уровне 5 А.
- Подбирайте класс защиты и нагрузку совместно. Для класса 10P10 указана нагрузка 15 В·А, а для 10P15 — только 10 В·А; рассчитайте суммарную нагрузку от реле, кабелей, клемм и испытательных блоков.
- Проверяйте численное значение пути утечки для IV класса. Хотя заявлено соответствие условиям сильного загрязнения, конкретное значение в миллиметрах не приведено; уточните минимальный путь утечки и применимый стандарт загрязнения.
- Уточняйте параметры для холодного климата и особых условий. Стандартный диапазон температур — до –25 °C; для –40 °C, сейсмоустойчивости, УФ-, трекинговой, солетуманной стойкости, а также устойчивости к дождю и конденсации требуется подтверждение характеристик по проекту.
- Согласуйте механические интерфейсы для наружной установки. Подтвердите точные габариты, конструкцию первичных выводов, спецификацию крепления М16, типовые отверстия Ø18 мм, степень защиты клеммной коробки IP54, допустимые механические нагрузки, заземление и длительность протекания тока КЗ.
Часто задаваемые вопросы
В1: Каков максимальный детализированный первичный ток?
500 А. Коэффициенты трансформации выше 500 А не охвачены представленной таблицей и требуют отдельного технического подтверждения.
В2: Доступен ли вторичный ток 1 А?
В документации указан только ток 5 А. Запрос на 1 А требует отдельного согласования конструкции.
В3: Почему для 10P15 указана меньшая нагрузка, чем для 10P10?
Обеспечение точности при более высоком кратности тока КЗ требует большего резерва магнитопровода, поэтому указанная нагрузка снижается с 15 В·А до 10 В·А.
В4: Полностью ли подтверждено соответствие IV классу загрязнения?
Нет, на данной странице это не подтверждено. Запросите сертифицированные данные по пути утечки, методике испытаний на загрязнение и характеристикам трекинга/эрозии.
В5: Является ли работа при –40 °C стандартной?
Нет. Стандартный диапазон начинается с –25 °C; вариант –40 °C — опциональная конфигурация, требующая подтверждения характеристик смолы, уплотнений, точности и выводов.
В6: Имеет ли клеммная коробка степень защиты IP54?
IP54 указан как ориентировочное значение, однако в поле присутствует артефакт форматирования. Уточните фактическую степень защиты корпуса и тип кабельных вводов по чертежу.
В7: Какие меры предосторожности необходимы при наружной прокладке проводов?
Используйте кабель, стойкий к атмосферным воздействиям, с натяжными муфтами, герметизируйте вводы, заземлите основание и заземлите одну точку вторичной цепи. Никогда не оставляйте вторичную обмотку разомкнутой при наличии первичного тока.
Часто задаваемые вопросы
Q1: Подходит ли данный трансформатор для эксплуатации при температуре ниже -25 °C?
Стандартное исполнение работает от –25 °C до +40 °C. Для регионов с более холодным климатом доступен расширенный диапазон до –40 °C. Уточняйте модификацию при заказе.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0,2S. Он обеспечивает высокую точность измерений в широком диапазоне токов. Подтвердите номинальную нагрузку вторичных цепей для корректного подбора.
Q3: Как проверить стойкость к токам короткого замыкания для первичного тока 150 А?
Для номинального первичного тока 150 А ток термической стойкости составляет 18 кА, а динамический ток — 45 кА. Эти параметры гарантируют надежную работу при коротких замыканиях.
Q4: Можно ли установить оборудование на высоте более 1000 метров над уровнем моря?
Базовая версия предназначена для высот до 1000 м. Для высокогорных регионов требуется специальное исполнение с усиленной изоляцией. Запросите индивидуальный расчет у менеджера.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой заказчику?
Каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний на заводе. Полный перечень тестов и наличие сертификатов зависят от требований конкретного проекта. Детали уточняйте в отделе продаж.
Q6: Для каких распределительных устройств предназначен трансформатор тока LZZW-35?
Модель LZZW-35 предназначена для наружной установки в открытых распределительных устройствах напряжением 35 кВ. Эпоксидный корпус обеспечивает защиту от атмосферных воздействий и загрязнения IV класса.
Q7: Выдержит ли изоляция работу в условиях сильного загрязнения окружающей среды?
Да, оборудование соответствует IV классу условий окружающей среды по загрязнению. Эпоксидная изоляция надежно защищает от влаги. Убедитесь в отсутствии коррозионных газов в месте монтажа.
