نظرة عامة
محولات التيار الجافة من سلسلة MR هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار بدقة، وقياس الطاقة، والحماية بالمرحلات في أنظمة التيار المتردد منخفضة الجهد. تعمل عند ترددي 50 هرتز أو 60 هرتز، وتستخدم الحث الكهرومغناطيسي لتوفير إشارات تيار ثانوية معزولة كهربائيًا (galvanically isolated) تتناسب طرديًا مع التيار الأولي.
مصممة لتطبيقات 0.66 كيلوفولت، وتتميز هذه المحولات بتصميم من نوع النافذة (المرور عبر المركز) الذي يبسّط التركيب من خلال السماح للموصِل الأولي بالمرور مباشرةً عبر فتحة القلب—مما يلغي الحاجة إلى أسلاك معقدة ويضمن عزلًا كهربائيًا موثوقًا وأداءً طويل الأمد في البيئات الداخلية.
لمحة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت / 0.72 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| التيار الأولي المقنن | 30 أمبير إلى 5000 أمبير |
| التيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| فئات الدقة | 0.5، 1.0، 3.0 |
| الحمل المقنن | 1 فولت أمبير إلى 30 فولت أمبير |
| معامل القدرة للحمل | cos φ = 0.8 (متأخر) |
| عامل الأمان المقنن | FS ≤ 5 |
| تحمل القصر | Ith = 60 × Ih (1 ثانية) |
| نظام العزل | لفات معالَجة بالورنيش مع حماية من الرطوبة |
البناء
يتميز محول MR بهيكل بلاستيكي مغلق بالكامل مع قلب مغناطيسي حلقي (تورويدي) ولفات ثانوية معالَجة بالورنيش، مما يوفر مقاومة ممتازة للرطوبة وحماية ميكانيكية للاستخدام الداخلي. يسمح التكوين من نوع النافذة (المرور عبر المركز) بإدخال الموصل الأولي مباشرةً عبر الفتحة، مما يلغي الحاجة إلى أطراف أولية مع الحفاظ على عزل كهربائي ممتاز.
الأطراف الثانوية مُعلَّمة بوضوح بـ K/L أو S1/S2 وفقًا لاتفاقيات القطبية القياسية لمحولات التيار. يضمن هذا التصميم أداءً موثوقًا في تطبيقات القياس، والحماية، والمراقبة ضمن أنظمة التوزيع منخفضة الجهد حتى 0.66 كيلوفولت.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، ومتوسط شهري ≤ 90% (بمرجع +20°م)
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والمواد المتفجرة، والاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| النوع | النسبة (أمبير) | الحمل (فولت أمبير) | |
|---|---|---|---|
| فئة 0.5 | فئة 1.0 | ||
| MR-28 | 50/5, 60/5, 75/5 | – | 1.5 |
| 100/5 | 1.5 | 2.5 | |
| MRT-40 | 100/5, 150/5 | 1.5 | 2.5 |
| 200/5 | 2.5 | 5 | |
| 250/5, 300/5 | 3.75 | 5 | |
| MR-42 | 100/5, 150/5 | 1.5 | 2.5 |
| 200/5 | 2.5 | 5 | |
| 250/5, 300/5 | 3.75 | 5 | |
| MR-45 | 250/5 | 3.75 | 5 |
| 300/5, 400/5 | 5 | 7.5 | |
| MR-60 | 300/5 | 3.75 | 5 |
| 400/5 | 5 | 7.5 | |
| 500/5 | 5 | 10 | |
| 600/5, 800/5 | 7.5 | 10 | |
| MRT-70 | 600/5 | 5 | 10 |
| 800/5 | 7.5 | 10 | |
| 1000/5, 1200/5, 1500/5, 1600/5 | 10 | 15 | |
| MR-85 | 600/5 | 5 | 10 |
| 800/5 | 7.5 | 10 | |
| 1000/5, 1200/5, 1500/5, 1600/5 | 10 | 15 | |
| MR-125 | 2000/5, 2500/5, 3000/5 | 15 | 20 |
| 4000/5, 5000/5 | 20 | 30 | |
التركيب والتوصيلات

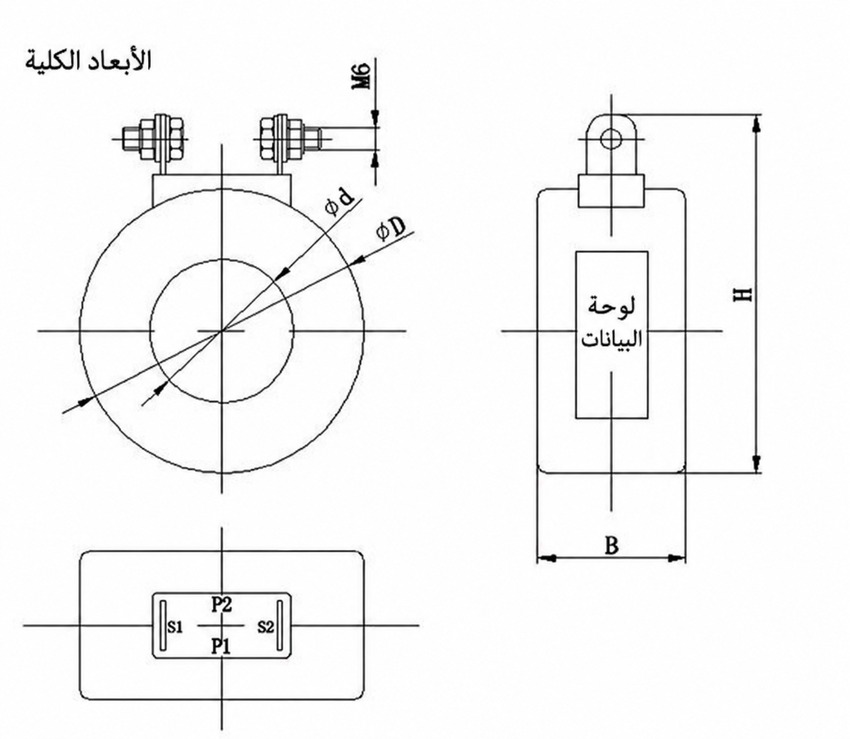

مخطط التركيب
يمر الموصل الأولي عبر فتحة نافذة المحول؛ تأكد من أن قطر الموصل يناسب الفتحة المحددة. ثبّت الوحدة بإحكام باستخدام الثقوب أو الأقواس المتوفرة، واحرص على وجود تباعد كافٍ لتشتيت الحرارة، والتزم بقطبية الأطراف (K/L أو S1/S2) لضمان اتجاه التيار الثانوي الصحيح.
الأبعاد الخارجية
| الموديل | φD | φd | B | H |
|---|---|---|---|---|
| MR-28 | 76 | 28 | 37 | 98 |
| MRT-40 | 80 | 41 | 41 | 102.5 |
| MR-42 | 76 | 42 | 36 | 105.5 |
| MR-45 | 77 | 45 | 36 | 106 |
| MR-60 | 93 | 60 | 27 | 116 |
| MRT-70 | 119 | 70 | 42 | 142 |
| MR-85 | 124 | 85 | 28 | 146 |
| MR-125 | 157 | 125 | 28 | 188 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر التيار الأولي المقنن بنسبة 110–120% من أقصى تيار حمل متوقع لتجنب التشبع وضمان تغطية نطاق القياس.
- اختر فئة الدقة 0.5 للقياسات المالية (الفوترة)، وفئة 1.0 للقياس العام، وفئة 3.0 للتطبيقات الاسترشادية فقط.
- احسب الحمل المطلوب (بالفولت أمبير) باستخدام المعادلة: VA = I² × Z، حيث I هو التيار الثانوي (1 أمبير أو 5 أمبير) وZ هو معاوقة الدائرة الكلية بما في ذلك العدادات والأسلاك.
- يفضّل استخدام تيار ثانوي 1 أمبير في حالات المسافات الطويلة للأسلاك—فهو يقلل تأثير الحمل بمقدار 25 ضعفًا مقارنة بأنظمة 5 أمبير.
- تأكد من أن قيمة Ith = 60 × Ih تتجاوز أقصى تيار عطل محتمل في نقطة التركيب لضمان أداء آمن أثناء القصر.
- حدّد المتطلبات الخاصة (مثل درجات حرارة ممتدة، أطراف مخصصة، أو شهادات معينة) عند الطلب لمراجعتها هندسيًا.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار MR في الهواء الطلق أو على ارتفاعات تتجاوز 1000 متر؟
لا، هذا المحول مخصص للتركيب الداخلي فقط وبحد أقصى 1000 متر فوق سطح البحر. يجب التأكد من بيئة التركيب قبل الطلب.
Q2: ما هو الحمل الكهربائي المسموح لفئة الدقة 0.5 عند تيار 200/5 أمبير؟
الحمل المسموح لفئة الدقة 0.5 عند نسبة 200/5 أمبير هو 2.5 فولت أمبير. يرجى تحديد نسبة التحويل الدقيقة لتأكيد بيانات الحمل من المصنع.
Q3: ما هي حدود درجة الحرارة والرطوبة المسموح بها لتشغيل محولات سلسلة MR؟
تعمل المحولات في درجات حرارة من -5°م إلى +40°م، ورطوبة نسبية يومية لا تتجاوز 95%. تأكد من خلو البيئة من الغازات المسببة للتآكل.
Q4: أي طراز من سلسلة MR يدعم نسب تحويل تصل إلى 400/5 أمبير؟
طرازا MR-45 و MR-60 يدعمان نسب تحويل حتى 400/5 أمبير. تواصل معنا لتحديد الطراز الأنسب لمعدات التوزيع الخاصة بمشروعك.
Q5: هل تتوفر شهادات اختبار المصنع وتقارير المعايرة قبل شحن محولات التيار؟
توفر شهادات الاختبار والمعايرة يخضع لتأكيد المصنع بناءً على متطلبات المشروع. يرجى التواصل مع فريق المبيعات للحصول على تفاصيل الشهادات المتاحة.
Q6: ما هو التطبيق الرئيسي لمحول التيار الجاف الداخلي بجهد 0.66 كيلوفولت؟
يُستخدم هذا المحول بشكل أساسي في لوحات التوزيع الداخلية لقياس الطاقة والحماية. يُصنف ضمن محولات التيار الجافة منخفضة الجهد.
Q7: هل يمكن استخدام فئة الدقة 1.0 في دوائر الحماية بدلاً من القياس؟
نعم، تدعم جداول الحمل فئة الدقة 1.0 لتطبيقات الحماية والقياس العام. حدد فئة الدقة المطلوبة في طلب الشراء لتأكيد التوافق.
