Обзор
Сухие трансформаторы тока серии MR — это прецизионные электромагнитные приборы, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в низковольтных сетях переменного тока. Работая на частоте 50 Гц или 60 Гц, они используют принцип электромагнитной индукции для выдачи гальванически изолированного вторичного тока, пропорционального первичному.
Предназначенные для применения в сетях напряжением 0,66 кВ, эти трансформаторы выполнены в оконном (проходном) исполнении, что упрощает монтаж: первичный проводник проходит непосредственно через окно магнитопровода — исключая сложную коммутацию и обеспечивая надёжную электрическую изоляцию и долговечную работу в условиях эксплуатации внутри помещений.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 0,66 кВ / 0,72 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный первичный ток | 30 А – 5000 А |
| Номинальный вторичный ток | 1 А или 5 А |
| Классы точности | 0,5; 1,0; 3,0 |
| Номинальная нагрузка | 1 ВА – 30 ВА |
| Коэффициент мощности нагрузки | cos φ = 0,8 (индуктивный) |
| Номинальный коэффициент безопасности | FS ≤ 5 |
| Термостойкость к току КЗ | Ith = 60 × Ih (1 с) |
| Изоляционная система | Обмотка с пропиткой лаком и защитой от влаги |
Конструкция

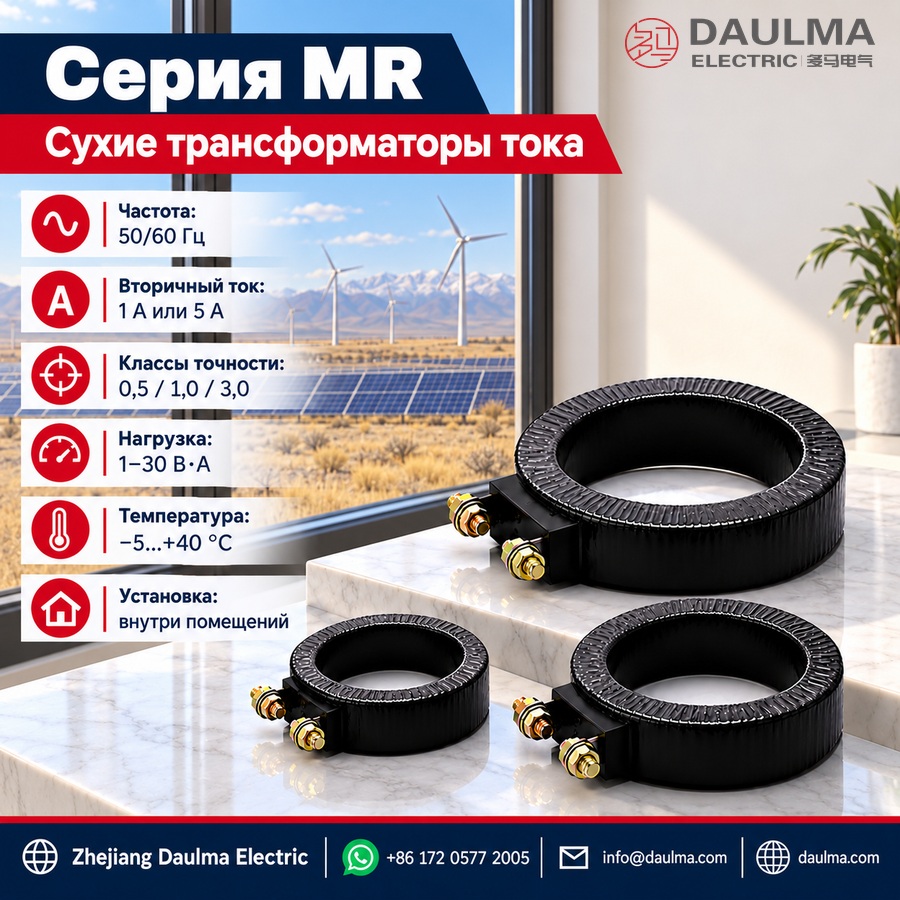

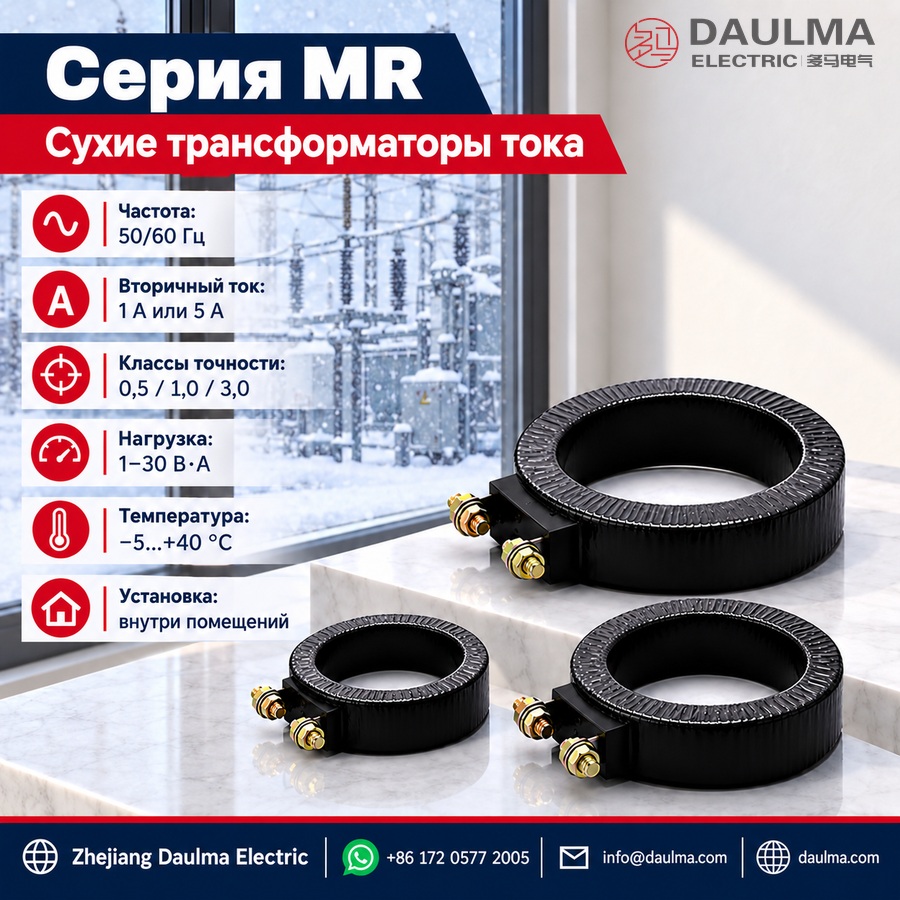

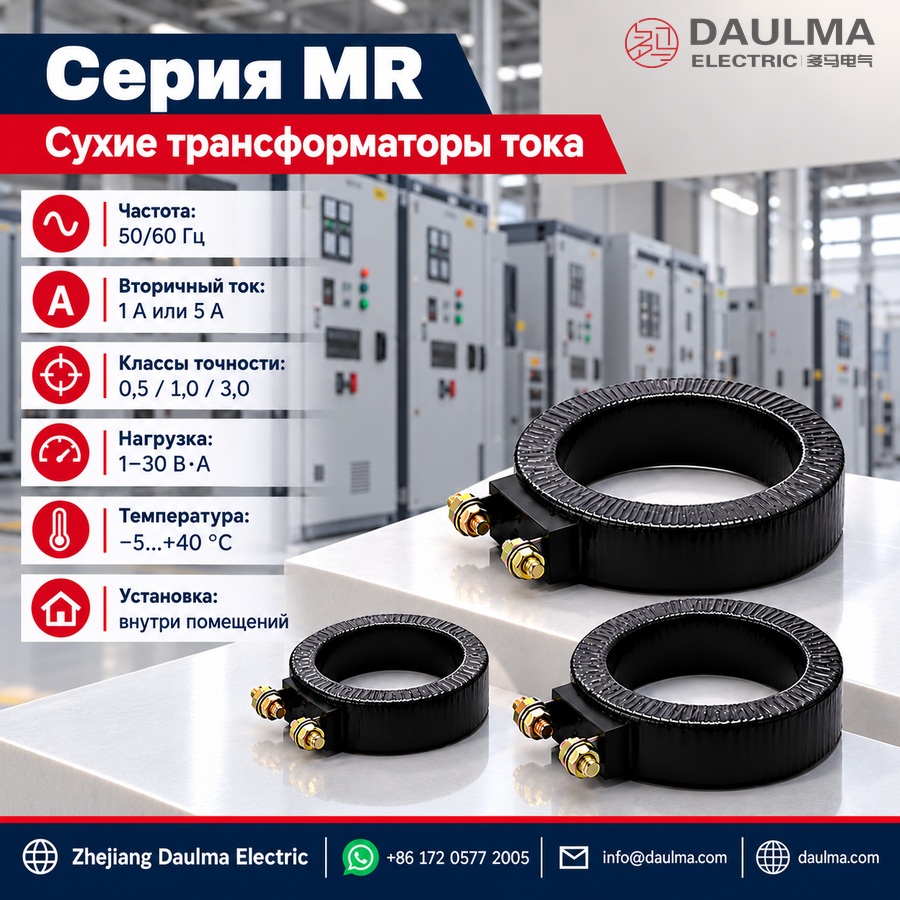

Трансформатор MR имеет полностью закрытый пластиковый корпус с тороидальным магнитопроводом и вторичной обмоткой, пропитанной лаком, что обеспечивает повышенную влагостойкость и механическую защиту при эксплуатации внутри помещений. Оконная (проходная) конструкция позволяет пропускать первичный проводник непосредственно через отверстие, исключая необходимость в первичных выводах и сохраняя отличную электрическую изоляцию.
Вторичные выводы чётко маркированы как K/L или S1/S2 в соответствии со стандартными соглашениями о полярности трансформаторов тока. Такая конструкция гарантирует надёжную работу в системах учёта, защиты и мониторинга в низковольтных распределительных сетях до 0,66 кВ.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: Не более 1000 м
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: Суточное среднее ≤ 95 %, месячное среднее ≤ 90 % (при эталонной температуре +20 °C)
- Окружающая среда: Без агрессивных газов, взрывоопасных веществ, сильной вибрации или механических ударов
Технические данные
| Тип | Коэффициент (А) | Нагрузка (ВА) | |
|---|---|---|---|
| Класс 0,5 | Класс 1,0 | ||
| MR-28 | 50/5, 60/5, 75/5 | – | 1,5 |
| 100/5 | 1,5 | 2,5 | |
| MRT-40 | 100/5, 150/5 | 1,5 | 2,5 |
| 200/5 | 2,5 | 5 | |
| 250/5, 300/5 | 3,75 | 5 | |
| MR-42 | 100/5, 150/5 | 1,5 | 2,5 |
| 200/5 | 2,5 | 5 | |
| 250/5, 300/5 | 3,75 | 5 | |
| MR-45 | 250/5 | 3,75 | 5 |
| 300/5, 400/5 | 5 | 7,5 | |
| MR-60 | 300/5 | 3,75 | 5 |
| 400/5 | 5 | 7,5 | |
| 500/5 | 5 | 10 | |
| 600/5, 800/5 | 7,5 | 10 | |
| MRT-70 | 600/5 | 5 | 10 |
| 800/5 | 7,5 | 10 | |
| 1000/5, 1200/5, 1500/5, 1600/5 | 10 | 15 | |
| MR-85 | 600/5 | 5 | 10 |
| 800/5 | 7,5 | 10 | |
| 1000/5, 1200/5, 1500/5, 1600/5 | 10 | 15 | |
| MR-125 | 2000/5, 2500/5, 3000/5 | 15 | 20 |
| 4000/5, 5000/5 | 20 | 30 | |
Установка и подключение
Схема установки
Первичный проводник пропускается через окно трансформатора; убедитесь, что его диаметр соответствует указанному размеру отверстия. Надёжно закрепите устройство с помощью предусмотренных отверстий или кронштейнов, обеспечьте достаточный зазор для отвода тепла и соблюдайте полярность выводов (K/L или S1/S2) для правильного направления вторичного тока.
Габаритные размеры
| Модель | ΦD | Φd | B | H |
|---|---|---|---|---|
| MR-28 | 76 | 28 | 37 | 98 |
| MRT-40 | 80 | 41 | 41 | 102,5 |
| MR-42 | 76 | 42 | 36 | 105,5 |
| MR-45 | 77 | 45 | 36 | 106 |
| MR-60 | 93 | 60 | 27 | 116 |
| MRT-70 | 119 | 70 | 42 | 142 |
| MR-85 | 124 | 85 | 28 | 146 |
| MR-125 | 157 | 125 | 28 | 188 |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный первичный ток на 110–120 % от максимального ожидаемого рабочего тока, чтобы избежать насыщения и обеспечить полный диапазон измерений.
- Для коммерческого учёта используйте класс точности 0,5; для общих измерений — класс 1,0; для индикации — класс 3,0.
- Рассчитайте требуемую нагрузку (ВА) по формуле: ВА = I² × Z, где I — вторичный ток (1 А или 5 А), Z — суммарное сопротивление цепи, включая приборы и провода.
- При длинных линиях связи предпочтительнее использовать вторичный ток 1 А — он снижает влияние нагрузки в 25 раз по сравнению с системами на 5 А.
- Убедитесь, что Ith = 60 × Ih превышает максимальный ожидаемый ток короткого замыкания в точке установки для безопасной работы при аварийных режимах.
- Указывайте специальные требования (например, расширенный температурный диапазон, нестандартные выводы или сертификаты) при оформлении заказа для инженерного анализа.
Часто задаваемые вопросы
В1: Как выбрать коэффициент трансформации и номинальный первичный ток для низковольтных сетей?
Номинальный первичный ток выбирается исходя из длительно допустимой нагрузки фидера, обычно на 110–120 % выше максимального ожидаемого рабочего тока. Убедитесь, что выбранный ток обеспечивает достаточный диапазон измерений при колебаниях нагрузки и исключает насыщение магнитопровода.
В2: Какой класс точности требуется для коммерческого учёта и общих измерений?
Для коммерческого учёта (расчётов за электроэнергию) обычно требуется класс точности 0,5. Класс 1,0 подходит для стандартных измерений и мониторинга. Класс 3,0 может применяться только для индикации и некритичных измерений.
В3: Как определить номинальную нагрузку (ВА) для вторичной цепи ТТ?
Номинальная нагрузка должна покрывать суммарное сопротивление всех подключённых приборов и проводов. Расчёт выполняется по формуле: ВА = I² × Z, где I — вторичный ток (1 А или 5 А), Z — суммарное сопротивление цепи в омах.
В4: Можно ли использовать вторичный ток 1 А вместо 5 А при длинных линиях связи?
Да. Вторичный ток 1 А снижает влияние сопротивления кабеля на нагрузку в 25 раз (5²/1²), что делает его предпочтительным при значительном удалении приборов учёта от трансформатора тока.
В5: Что означает термостойкость Ith = 60 × Ih?
Этот параметр означает, что трансформатор способен выдерживать ток, в 60 раз превышающий номинальный первичный, в течение 1 секунды без теплового повреждения. Это гарантирует безопасную работу при аварийных режимах. Убедитесь, что данное значение превышает максимальный ожидаемый ток короткого замыкания в месте установки.
В6: Какие требования предъявляются к обращению с вторичной обмоткой и полярностью?
Нельзя размыкать вторичную цепь трансформатора тока при наличии тока в первичной цепи. Перед обслуживанием вторичную обмотку необходимо закоротить и заземлить в соответствии со стандартной практикой. Соблюдайте маркировку выводов (K/L или S1/S2) для правильной полярности и корректного направления измерений.
Frequently Asked Questions
Q1: Можно ли устанавливать трансформаторы MR 0,66 кВ на улице?
Нет, только внутри помещений. Эксплуатация допускается при температуре от –5 до +40 °C и влажности до 95%. Для уточнения климатического исполнения обратитесь к производителю.
Q2: Какая максимальная высота над уровнем моря для эксплуатации?
Стандартное исполнение рассчитано на высоту не более 1000 м. Окружающая среда не должна содержать агрессивных газов и взрывоопасных веществ. Подтвердите требования проекта для нестандартных условий.
Q3: Какие классы точности и номинальные нагрузки доступны?
Доступны классы 0,5 и 1,0. Номинальная нагрузка варьируется от 1,5 до 7,5 ВА в зависимости от типоразмера и коэффициента трансформации.
Q4: Возможно ли изготовление с нестандартными коэффициентами трансформации?
Стандартный ряд включает коэффициенты от 50/5 до 400/5. Изготовление под нестандартные параметры возможно по запросу. Свяжитесь с отделом продаж для расчета сроков и стоимости.
Q5: Какие сертификаты и протоколы испытаний предоставляются при поставке?
Базовый пакет включает паспорт изделия и протокол заводских испытаний. Наличие специализированных сертификатов зависит от региона. Уточняйте перечень документов у менеджера перед оформлением заказа.
Q6: Для каких задач применяются сухие трансформаторы тока серии MR?
Изделия предназначены для измерения тока и питания цепей защиты в распределительных устройствах напряжением до 0,66 кВ. Подходят для комплектации промышленных щитов и вводно-распределительных устройств.
