نظرة عامة
تُعد سلسلتا RZL-10 وJDZ10-3، 6، 10A(B) محولات جهد أحادية الطور، داخلية، مسبوكة براتنج الإيبوكسي، ومصممة لقياس الجهد بدقة، وحساب الطاقة، ومراقبة الجهد، والحماية بالمرحلات في أنظمة التيار المتردد ذات الجهد المتوسط 3 كيلوفولت، 6 كيلوفولت، و10 كيلوفولت. وتعمل هذه المحولات الحثية على مبدأ الحث الكهرومغناطيسي، وتوفّر مخارج ثانوية معزولة غالفانيًا تتناسب مع الجهد الأولي، مما يضمن أداءً موثوقًا في لوحات التوزيع ومفاتيح التوصيل.
وتتوافق السلسلة مع معياري IEC 61869 والمعايير الصينية GB ذات الصلة، وتوفر دقة مستقرة تحت ظروف الحمل المحددة. ويمنح البناء المغلق بالكامل من راتنج الإيبوكسي مقاومة ممتازة للرطوبة، وقوة ميكانيكية عالية، واستقرارًا عازلًا طويل الأمد للتطبيقات الداخلية.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 3 كيلوفولت، 6 كيلوفولت، 10 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| نسبة الجهد المقننة | 3000/100 فولت، 6000/100 فولت، 10000/100 فولت |
| نسبة جهد الباقية (AG/BG) | 3000/√3/100/√3/100/3 فولت، إلخ. |
| فئات الدقة | 0.2، 0.5، 1 (للقياس)؛ 6P (للحماية) |
| معامل القدرة للحمل | cos phi = 0.8 (متأخر) |
| الخرج الأقصى | 150 فولت أمبير (A)، 300 فولت أمبير (B)، 400 فولت أمبير (BG) |
| مستوى العزل (Um/AC/Impulse) | 3.6/25/40 كيلوفولت، 7.2/32/60 كيلوفولت، 12/42/75 كيلوفولت |
| البناء | مسبوك براتنج الإيبوكسي، أحادي الطور، داخلي |
| الامتثال للمعايير | IEC 61869-1/-3؛ GB 1207-2006؛ GB 20840.1/3 |

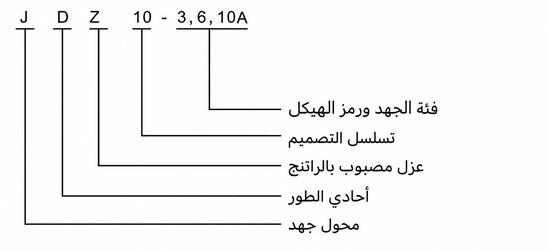

ترميز الموديل
- RZL-10: تسمية السلسلة (ما يعادل عائلة JDZ10)
- JDZ10: سلسلة محولات جهد حثية داخلية مسبوكة براتنج الإيبوكسي
- 3 / 6 / 10: فئة الجهد بوحدة كيلوفولت
- A / B: متغير سعة الخرج (A: قياسي؛ B: معزّز)
- لاحقة x + G (AG/BG): لف باقٍ للكشف عن عطل الأرض
البناء

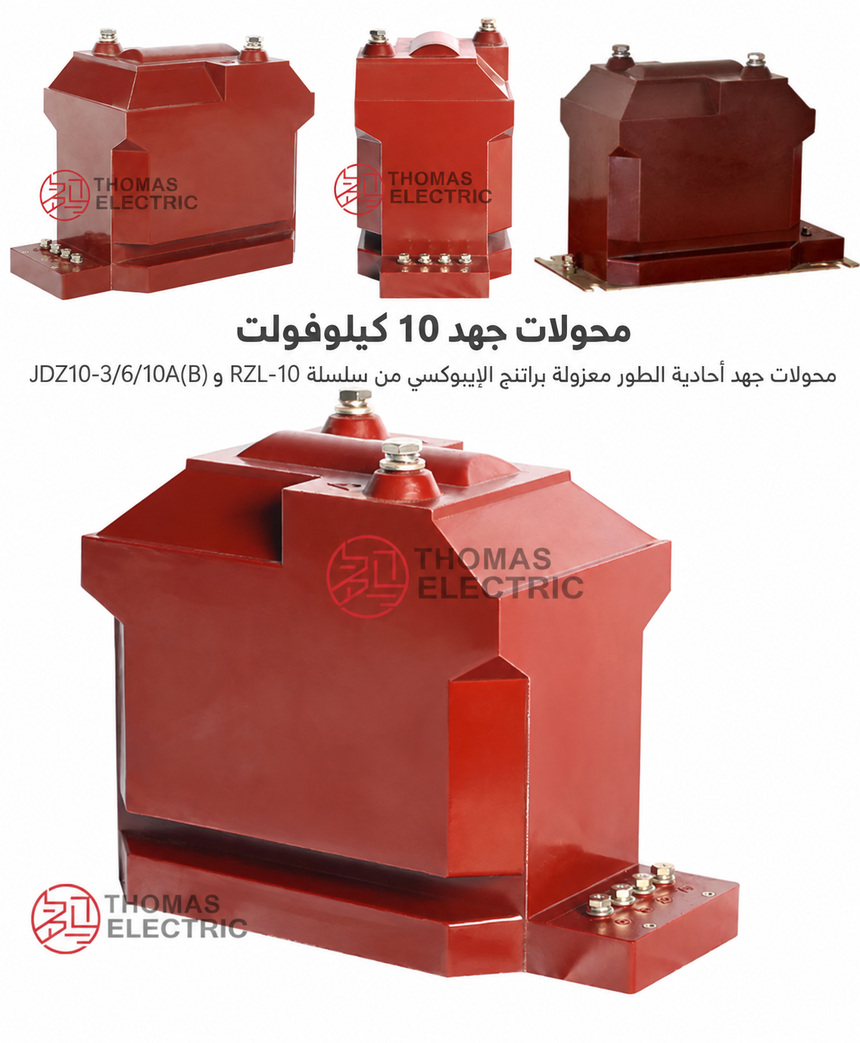

يتميز المحول بتصميم مدمج أحادي الطور، حيث يُسبك القلب واللفات معًا في راتنج الإيبوكسي ليشكّلا وحدة مغلقة بالكامل ومقاومة للرطوبة. ويضمن هذا البناء أداءً عازلًا مستقرًا، وقوة ميكانيكية عالية، ومقاومة للشيخوخة البيئية، مما يجعله مثاليًا للخدمة طويلة الأمد داخل لوحات التوزيع ذات الجهد المتوسط.
يتكون القلب المغناطيسي من صفائح فولاذ سيليكون، بينما تُرتّب الأطراف الأولية والثانوية لتلبية متطلبات المسافة الآمنة في تركيبات اللوحات. وتشمل بعض المتغيرات المختارة لفًّا باقيًا (مثلث مفتوح) لتطبيقات التأريض والكشف عن أعطال الأرض.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: <= 3000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -5°م إلى +40°م
- الرطوبة النسبية: كحد أقصى 65% عند مرجع +20°م
- درجة التلوث: II (تلوث معتدل)
- الظروف البيئية: خالية من الغازات المسببة للتآكل، الوسائط المتفجرة، أو الاهتزاز الشديد
البيانات الفنية
| النوع | نسبة الجهد المقننة (فولت) |
التردد (هرتز) |
فئة الدقة والخرج المقنن (فولت أمبير) |
الخرج الأقصى (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | |||||
| JDZ10-3A | 3000/100 | 50/60 | 150 | 30 | 60 | 150 | 3.6/25/40 | |
| JDZ10-6A | 6000/100 | 50/60 | 15 | 30 | 60 | 150 | 7.2/32/60 | |
| JDZ10-10A | 10000/100 | 50/60 | 15 | 30 | 60 | 150 | 12/42/75 | |
| JDZ10-3B | 3000/100 | 50/60 | 25 | 50 | 90 | 300 | 3.6/25/40 | |
| JDZ10-6B | 6000/100 | 50/60 | 25 | 50 | 90 | 300 | 7.2/32/60 | |
| JDZ10-10B | 10000/100 | 50/60 | 25 | 50 | 90 | 300 | 12/42/75 | |
| JDZx10-3AG | 3000/sqrt(3)/100/sqrt(3)/100/3 | 50/60 | 40 | 60 | 50 | 150 | 150 | 3.6/25/40 |
| JDZx10-6AG | 6000/sqrt(3)/100/sqrt(3)/100/3 | 50/60 | 40 | 60 | 50 | 150 | 150 | 7.2/32/60 |
| JDZx10-10AG | 10000/sqrt(3)/100/sqrt(3)/100/3 | 50/60 | 40 | 60 | 50 | 150 | 150 | 12/42/75 |
| JDZx10-3BG | 3000/sqrt(3)/100/sqrt(3)/100/3 | 50/60 | 40 | 90 | 50 | 400 | 400 | 3.6/25/40 |
| JDZx10-6BG | 6000/sqrt(3)/100/sqrt(3)/100/3 | 50/60 | 50 | 90 | 50 | 400 | 400 | 7.2/32/60 |
| JDZx10-10BG | 10000/sqrt(3)/100/sqrt(3)/100/3 | 50/60 | 50 | 90 | 50 | 400 | 400 | 12/42/75 |
التركيب والتوصيلات
مخطط التركيب
لتطبيقات الأحادي الطور، وصّل الأطراف الأولية بموصل الطور ونقطة المرجع وفق تكوين النظام. في الأنظمة ثلاثية الأطوار، تُوصّل ثلاث وحدات على شكل واي لقياس جهد الطور. وتتيح متغيرات AG/BG التوصيل على شكل مثلث مفتوح لجهد الباقي والكشف عن عطل الأرض. ويجب تأريض دوائر الثانوي في نقطة واحدة وحمايتها بالفيوزات أو القواطع المصغرة حسب الاقتضاء.
الأبعاد الخارجية
| الموديل | الارتفاع (مم) | العرض (مم) | العمق (مم) | نمط ثقوب التركيب | قطر الطرف الأولي (مم) |
|---|---|---|---|---|---|
| JDZ10-3A/B | 320 | 180 | 120 | 200 × 120 مم | 8 |
| JDZ10-6A/B | 360 | 200 | 130 | 220 × 130 مم | 10 |
| JDZ10-10A/B | 400 | 220 | 140 | 240 × 140 مم | 12 |
| JDZx10-AG/BG | 420 | 230 | 150 | 250 × 150 مم | 12 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام (3/6/10 كيلوفولت) والتردد (50/60 هرتز).
- احسب الحمل الكلي: مجموع تصنيفات الفولت أمبير للأجهزة القياسية/المرحلات زائد خسائر الأسلاك (استخدم cos phi = 0.8 متأخر).
- اختر فئة الدقة: 0.2/0.5/1 للقياس؛ 6P للحماية؛ حددها لكل لف على حدة.
- اختر المتغير A للحمل القياسي (<=150 فولت أمبير كحد أقصى)؛ أو B/BG للأحمال الأعلى أو عند توصيل أجهزة متعددة.
- استخدم المتغيرات AG/BG فقط إذا كان الكشف عن عطل الأرض عبر جهد الباقي (مثلث مفتوح) مطلوبًا.
الأسئلة الشائعة
Q1: هل يصلح هذا المحول للتركيب في البيئات الخارجية؟
لا، المحول مخصص للتركيب الداخلي فقط. يعمل بارتفاع أقل من 3000 متر ودرجة حرارة بين -5 و+40 درجة مئوية. يرجى التأكد من ملاءمة الموقع قبل الطلب.
Q2: ما فئة الدقة المناسبة لملفات الحماية في هذا المحول؟
اختر فئة الدقة 6P لأغراض الحماية. توفر هذه الفئة استقراراً في القياس ضمن نطاق الجهد المقنن. يمكن تأكيد تفاصيل الخرج المقنن مع المصنع حسب متطلبات المشروع.
Q3: ما هي حدود الرطوبة وشروط البيئة المحيطة للتركيب؟
يجب ألا تتجاوز الرطوبة النسبية 65% عند درجة 20 مئوية. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والاهتزاز الشديد. تأكد من توفر تهوية مناسبة في لوحة التوزيع.
Q4: هل تتوفر خيارات مخصصة لنسبة تحويل الجهد المقنن؟
المحول متاح بنسب قياسية مثل 3000/100 و6000/100 و10000/100 فولت. لأي نسب تحويل مخصصة، يرجى التواصل مع فريق المبيعات لتأكيد الجدوى الفنية والتسعير.
Q5: كيف يتم التحقق من جودة المحولات قبل الشحن؟
تخضع جميع المحولات لفحوصات الجودة القياسية لضمان مطابقتها للمواصفات الفنية. للحصول على شهادات الاختبار المحددة أو تقارير الفحص، يرجى طلب ذلك مسبقاً عند تأكيد الطلب.
Q6: ما هي التطبيقات الرئيسية لمحول الجهد أحادي الطور JDZ10؟
يُستخدم المحول في لوحات التوزيع الداخلية للقياس والحماية بجهود 3 و6 و10 كيلوفولت. يتميز بهيكل من راتنج الإيبوكسي لضمان العزل الموثوق. تواصل معنا لمزيد من التفاصيل.
Q7: ما ميزات استخدام راتنج الإيبوكسي في هيكل المحول؟
يوفر راتنج الإيبوكسي عزلًا كهربائيًا ممتازًا ومقاومة عالية للظروف البيئية. يضمن هذا التصميم متانة المحول وملاءمته لدرجة التلوث الثانية. اطلب الكتالوج الفني للاطلاع على الأبعاد.
