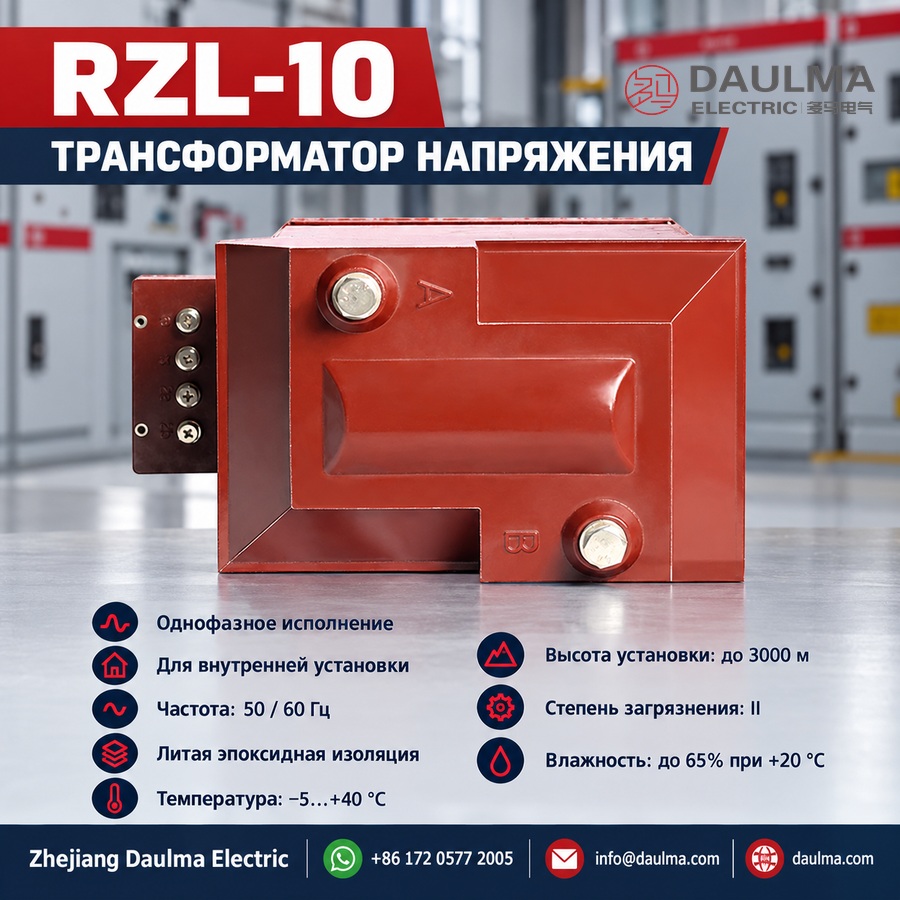

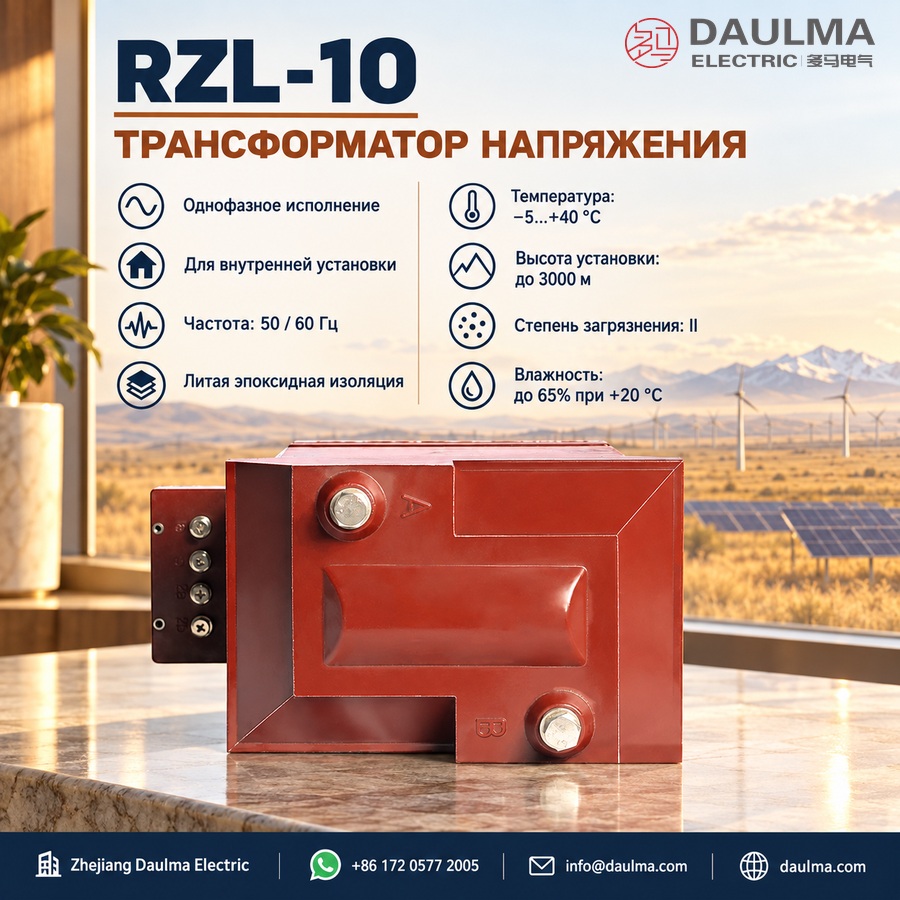

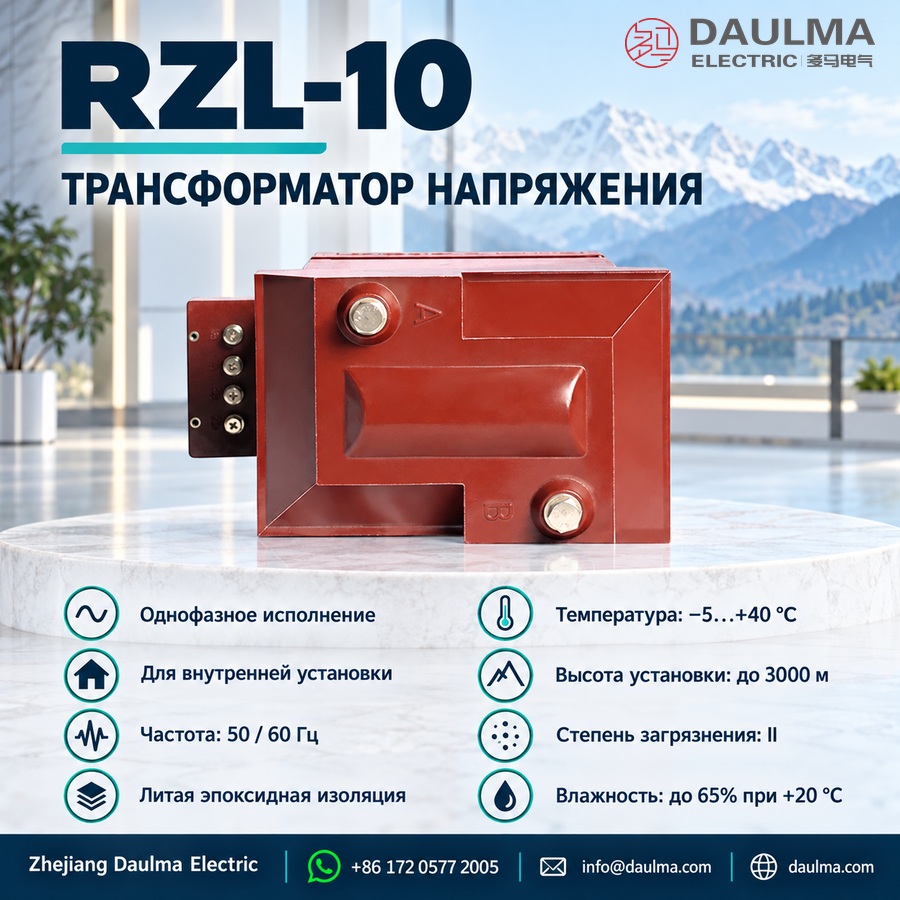

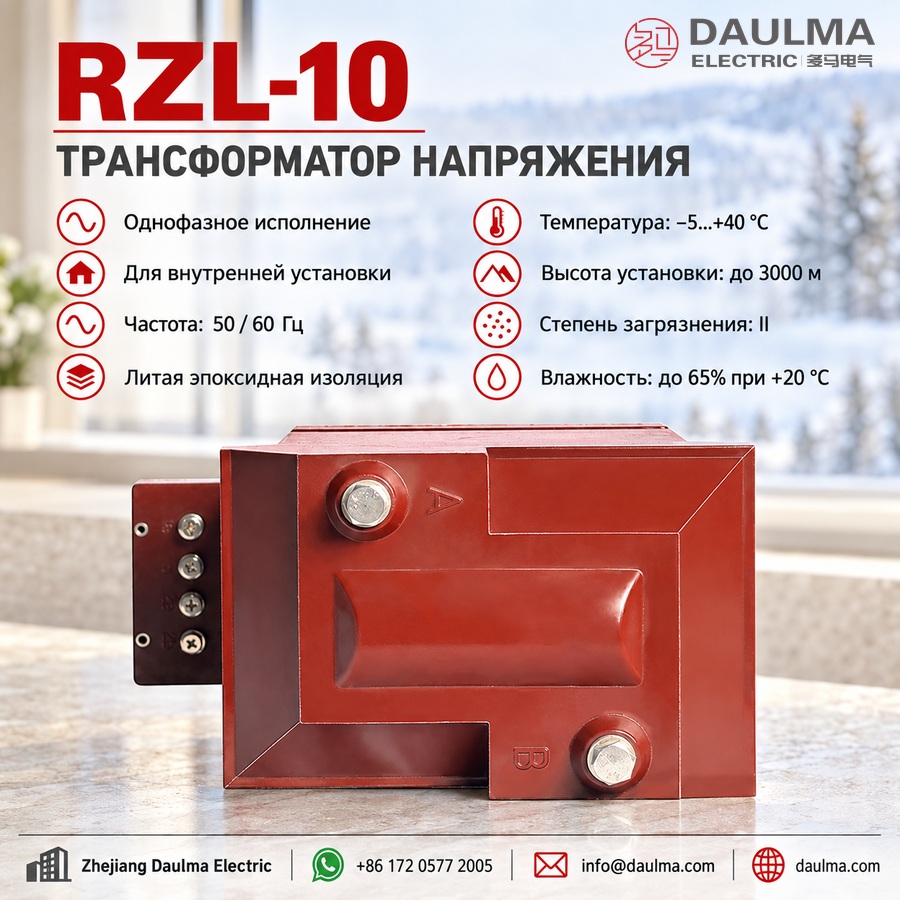

Технические параметры

Условия эксплуатации

• Место установки: Только внутри помещений
• Высота над уровнем моря: <= 3000 м
• Температура окружающей среды: от -5 °C до +40 °C
• Относительная влажность: макс. 65% при +20 °C
• Степень загрязнения: II (умеренное загрязнение)
• Условия окружающей среды: Без коррозионных газов, взрывоопасных сред и сильной вибрации

Технические данные

Установка и подключение

Схема подключения

Для однофазных применений подключите первичные выводы к фазному проводнику и опорной точке в соответствии с конфигурацией сети. В трехфазных системах три трансформатора соединяются в звезду для измерения фазного напряжения. Варианты AG/BG позволяют соединять обмотки в разомкнутый треугольник для получения остаточного напряжения и детектирования замыканий на землю. Вторичные цепи должны быть заземлены в одной точке и защищены предохранителями или автоматическими выключателями в соответствии с требованиями.

Габаритные размеры

Подбор и частые вопросы

Руководство по выбору

• Определите класс напряжения сети (3/6/10 кВ) и частоту (50/60 Гц).
• Рассчитайте суммарную нагрузку: сложите номинальные мощности (ВА) всех приборов учета/реле и потери в проводах (используйте cos φ = 0,8 индуктивный).
• Выберите класс точности: 0,2/0,5/1 — для учета; 6P — для защиты; укажите для каждой обмотки отдельно.
• Выбирайте вариант A при стандартной нагрузке (<=150 ВА предельной мощности); B или BG — при повышенной нагрузке или подключении нескольких устройств.
• Используйте варианты AG/BG только при необходимости детектирования замыканий на землю через остаточное напряжение (разомкнутый треугольник).

Часто задаваемые вопросы

В1: Как правильно выбрать между вариантами RZL-10 (JDZ10) A, B и AG/BG, исходя из требований к нагрузке и функциональности?

Выбор зависит от трех факторов: суммарной подключенной нагрузки, требуемого класса точности и необходимости детектирования замыканий на землю. Для стандартного учета или защиты без контроля остаточного напряжения выбирайте варианты A (предельная мощность 150 ВА) или B (300 ВА) — вариант B предпочтителен при подключении нескольких счетчиков/реле или при увеличении нагрузки из-за длинных вторичных цепей. Если система требует защиты от замыканий на землю через разомкнутый треугольник (например, в изолированных или высокоомно заземленных сетях 3–10 кВ), обязательны модели AG/BG; они содержат третью обмотку остаточного напряжения с номиналом 100/3 В и поддерживают предельную мощность до 400 ВА (BG). Всегда проверяйте, чтобы сумма всех нагрузок устройств и потерь в проводах (при cos φ = 0,8 индуктивный) не превышала номинальную мощность (ВА) для указанного класса точности — например, JDZ10-10B поддерживает только 25 ВА при классе 0,2, но 90 ВА при классе 0,5.

В2: Почему номинальная мощность (ВА) для класса точности 0,2 значительно снижается с 150 ВА у JDZ10-3A до всего 15 ВА у JDZ10-10A, и как это влияет на проектирование системы учета?

Это связано с фундаментальными законами электромагнетизма: при повышении первичного напряжения ток намагничивания и потери в сердечнике возрастают непропорционально, что снижает доступную мощность для прецизионных измерений при высоких классах точности. В серии JDZ10 модели на 10 кВ (например, JDZ10-10A) могут выдавать лишь 15 ВА при классе 0,2 против 150 ВА у моделей на 3 кВ из-за более строгих допусков погрешности по МЭК 61869-3. Это напрямую влияет на проектирование системы учета: нельзя подключать приборы с высокой потребляемой мощностью (например, старые индукционные счетчики электроэнергии, потребляющие >5 ВА) к трансформатору напряжения класса 0,2 на 10 кВ без превышения его номинальной нагрузки, что ухудшит точность сверх допустимых пределов. Современные цифровые счетчики (обычно ≤2 ВА) решают эту проблему, но всегда выполняйте расчет нагрузки: суммируйте все подключенные нагрузки (включая активное сопротивление проводов вторичных цепей ТТ/ТН, пересчитанное в ВА по формуле I²R) перед окончательным выбором модели.

В3: Какие критические ошибки при монтаже трансформаторов напряжения RZL-10 с эпоксидной изоляцией в распределительных устройствах среднего напряжения могут нарушить точность или безопасность?

Необходимо избегать трех распространенных ошибок: (1) Отсутствие заземления вторичной цепи в одной точке — множественные заземления создают циркулирующие токи, искажающие показания напряжения и вызывающие ложные срабатывания реле; (2) Игнорирование нагрузки проводов — использование недостаточно толстых или чрезмерно длинных вторичных кабелей увеличивает импеданс, превышая суммарную нагрузку относительно номинальной мощности ТН и делая заявленный класс точности недействительным; (3) Неправильная фазировка в трехфазных звездах — несоответствие между фазными проводниками и первичными обмотками ТН вносит векторные погрешности, влияющие на расчеты коэффициента мощности и энергии. Кроме того, никогда не эксплуатируйте ТН с разомкнутой вторичной обмоткой при наличии первичного напряжения; хотя это менее опасно, чем у ТТ, это может вызвать насыщение сердечника и импульсные перенапряжения. Вторичные цепи всегда должны быть защищены предохранителями согласно МЭК 60364-5-56 (обычно медленнодействующие предохранители 6–10 А), а расстояния между токоведущими частями должны соответствовать уровню изоляции (например, 12/42/75 кВ для моделей на 10 кВ).

В4: Как интерпретировать обозначение уровня изоляции «Um/AC/Импульс» (например, 12/42/75 кВ) для трансформаторов RZL-10 и почему это важно при закупках в разных регионах?

Это обозначение определяет три ключевых параметра электрической прочности изоляции по МЭК 61869: Um — наибольшее рабочее напряжение (12 кВ для класса 10 кВ), AC — испытательное напряжение промышленной частоты (42 кВ действующее в течение 1 мин), Импульс — выдерживаемое напряжение грозового импульса (75 кВ амплитудное). Это обеспечивает совместимость со стандартами испытаний распределительных устройств (например, МЭК 62271-1). При закупках для рынков вне Китая возникают особенности: GB 1207-2006 близок к МЭК, но проекты в Северной Америке могут требовать соответствия IEEE C57.13, где применяются иные длительности испытаний и формы импульсов. Убедитесь, что указанный уровень изоляции соответствует требованиям местных сетевых кодексов — например, некоторые европейские DSO требуют импульсную прочность 75 кВ для систем 10 кВ, тогда как другие принимают 60 кВ. Несоответствие уровней изоляции может привести к отказу при приемо-сдаточных испытаниях или преждевременному выходу из строя при коммутационных перенапряжениях.

В5: Можно ли заказать трансформаторы серии RZL-10 с нестандартными передаточными отношениями, классами точности или частотой (например, работа на 60 Гц в регионе с 50 Гц), и какие есть компромиссы?

Ограниченная кастомизация возможна, но увеличивает срок поставки и стоимость. Передаточные отношения можно изменить (например, 11 кВ/110 В) путем перемотки, но это требует повторной проверки точности и изоляции, добавляя 4–8 недель к сроку поставки. Классы точности выше 0,2 (например, 0,1) обычно не предлагаются из-за ограничений материалов сердечника — литые эпоксидные конструкции не обеспечивают погрешности ниже 0,2 при высоких напряжениях. Изменение частоты несложно (существуют универсальные модели на 50/60 Гц), но учтите, что работа на 60 Гц снижает магнитную индукцию в сердечнике, немного улучшая точность, но уменьшая тепловую нагрузочную способность. Любое изменение аннулирует стандартные сертификаты типовых испытаний, если не провести повторную сертификацию по МЭК 61869-3, что значительно увеличивает стоимость. Для большинства применений экономичнее и быстрее выбрать модель из стандартной линейки JDZ10 (3/6/10 кВ, классы 0,2–6P, 50/60 Гц).

В6: Какие работы по техническому обслуживанию следует выполнять на установленных трансформаторах напряжения RZL-10 и какие признаки указывают на приближающийся отказ?

Эпоксидные ТН, такие как RZL-10, практически не требуют обслуживания, но нуждаются в периодической проверке: (1) Осмотр на наличие следов поверхностного разряда или трещин — особенно во влажной среде (>65% относительной влажности) или загрязненных условиях (степень II+), что ухудшает изоляцию; (2) Измерение вторичного напряжения под нагрузкой — если отклонение превышает ±0,5% от ожидаемого передаточного отношения (с учетом нагрузки), возможно старение сердечника или повреждение обмоток; (3) Проверка затяжки контактных соединений — ослабленные контакты вызывают нагрев и ошибки в расчете нагрузки. Критическими признаками отказа являются слышимый гул (свидетельствует о насыщении сердечника из-за перенапряжения или постоянной составляющей), повышенная температура выводов (>70°C выше температуры окружающей среды) или нестабильные показания счетчиков, совпадающие с изменениями влажности. В отличие от масляных ТН, попадание влаги маловероятно благодаря монолитной литой конструкции, но длительные циклы конденсации могут снижать долговременную надежность.

В7: Как выбор между моделями с одной обмоткой (A/B) и тремя обмотками (AG/BG) влияет на закупочную стоимость, срок поставки и занимаемое место в шкафу?

Модели AG/BG дороже аналогов A/B на 15–25% из-за дополнительной обмотки остаточного напряжения и увеличенных размеров сердечника/окна. Срок поставки обычно на 2–3 недели дольше, так как их часто изготавливают под заказ. Занимаемое место в шкафу также больше: габариты AG/BG примерно на 20 мм выше и шире (например, 420×230×150 мм против 400×220×140 мм для моделей на 10 кВ), что требует корректировки компоновки шин и, возможно, увеличения размеров ячеек распределительного устройства. Однако при необходимости защиты от замыканий на землю модели AG/BG исключают необходимость внешних суммирующих ТТ или вспомогательных ТН. Стратегия закупок должна учитывать экономию за жизненный цикл — использование модели BG с самого начала позволяет избежать затрат на модернизацию в будущем, если схема заземления изменится с глухозаземленной на компенсированную (например, с катушкой Петерсена).

В8: При сравнении эпоксидных ТН RZL-10 с масляными или элегазовыми аналогами для внутренних применений на 10 кВ какие технические и экономические факторы должны определять выбор?

Для внутренней установки эпоксидные ТН (RZL-10) предпочтительны благодаря безопасности и компактности: отсутствует риск возгорания (в отличие от масляных), нет необходимости в обращении с газом (в отличие от элегазовых) и на 30–40% меньшие габариты. Технически эпоксидные ТН обеспечивают лучшую стойкость к токам короткого замыкания и меньший уровень частичных разрядов (<10 пК типично), но масляные лучше справляются с непрерывной перегрузкой по теплу. Экономически RZL-10 имеет более низкие суммарные затраты (TCO) — первоначальная стоимость сопоставима с масляными, но отсутствуют расходы на поддоны, противопожарные барьеры и контроль утечек SF6. Однако для применений с очень высокой мощностью (>500 ВА) или сверхвысокой точностью (<0,1 класса) предпочтительны масляные ТН. В распределительных устройствах на 3–10 кВ по МЭК 61439 эпоксидные ТН являются стандартным выбором, если иные требования не диктуются спецификациями заказчика (например, устаревшими нормами энергосистем). Всегда уточняйте степень загрязнения — эпоксидные ТН отлично работают в чистых помещениях (степень II), но для прибрежных или агрессивных промышленных условий могут потребоваться удлиненные пути утечки.

Часто задаваемые вопросы

Q1: Можно ли устанавливать этот трансформатор напряжения на улице?

Нет, модель предназначена исключительно для внутренней установки. Рабочая температура составляет от -5 °C до +40 °C при влажности до 65%. Согласуйте условия монтажа с техническим отделом.

Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?

Для коммерческого учета применяйте класс точности 0,2. Он гарантирует минимальную погрешность измерений в заданных пределах нагрузки. Уточните номинальную мощность для вашего коэффициента трансформации в спецификации.

Q3: Подходит ли оборудование для эксплуатации на высоте более 2000 метров?

Да, трансформаторы работают на высотах до 3000 метров над уровнем моря. При этом степень загрязнения окружающей среды не должна превышать уровень II. Подтвердите регион эксплуатации при заказе.

Q4: Какие заводские испытания проходят трансформаторы перед отгрузкой?

Каждое устройство проходит стандартный цикл приемо-сдаточных испытаний на заводе. Точный перечень тестов и наличие протоколов зависят от требований вашего проекта. Запросите перечень испытаний у менеджера.

Q5: Как оформить заказ на нестандартный коэффициент трансформации?

Производство под индивидуальные технические задания возможно по запросу. Стандартные модели имеют коэффициенты 3000/100, 6000/100 и 10000/100 В. Свяжитесь с отделом продаж для расчета нестандартных параметров.

Q6: Зачем применяются эпоксидные трансформаторы напряжения 10 кВ?

Они применяются для питания цепей измерения, защиты и автоматики в распределительных устройствах. Эпоксидная изоляция обеспечивает высокую надежность и компактность. Ознакомьтесь с каталогом для подбора аналогов.

Q7: Когда требуется степень загрязнения окружающей среды уровня II?

Данный уровень требуется для умеренно загрязненных помещений без коррозионных газов и взрывоопасных сред. Оборудование не допускает эксплуатации в агрессивных атмосферах. Уточните класс среды на вашем объекте.
