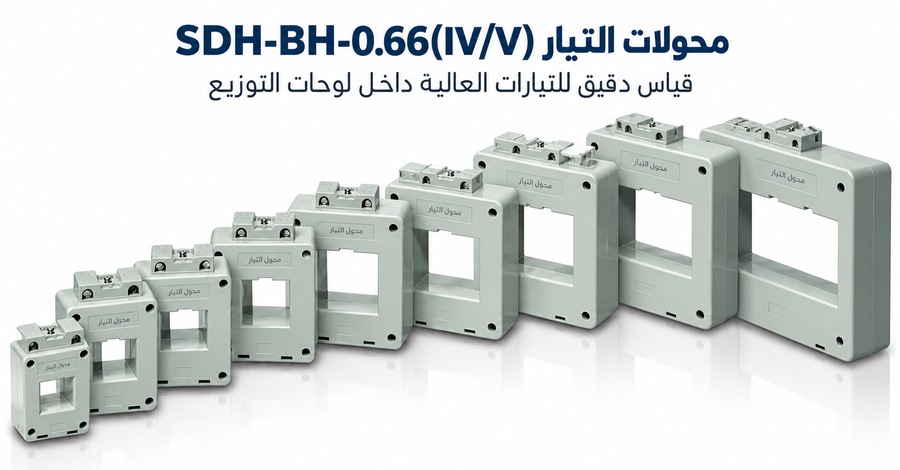

نظرة عامة
سلسلة SDH-BH-0.66(IV/V) هي محولات تيار داخلية منخفضة الجهد مصممة لقياس التيار بدقة وحساب استهلاك الطاقة في أنظمة التغذية المتناوبة بجهد 0.66 كيلوفولت. صُمّمت هذه المحولات ذات العزل الراتنجي المصبوب بهيكل نافذة (فتحة مستطيلة)، مما يتيح خرج تيار ثانوي معزول كهربائيًا بشكل آمن ويتناسب طرديًا مع الموصل الأولي—عادةً قضيب توزيع أو كابل يمر عبر القلب المغناطيسي. وهي مُهندَسة للعمل الموثوق في خزانات التوزيع الداخلية، واللوحات التوزيعية، ومنشآت القياس التجارية والصناعية.
باستخدام الحث الكهرومغناطيسي وفقًا لقانون فاراداي، يضمن القلب المغناطيسي الحلقي دقة عالية تحت الأحمال القياسية. ومع تيارات ثانوية مصنّفة تبلغ 1 أمبير أو 5 أمبير ودرجات دقة قياس تصل إلى 0.2s، تدعم هذه المحولات مراقبة دقيقة لاستهلاك الطاقة وإدارة الأحمال. ويوفّر غلافها البلاستيكي المغلق بالكامل عزلًا قويًا، ومقاومة للرطوبة، واستقرارًا ميكانيكيًا مناسبًا للخدمة طويلة الأمد في البيئات الداخلية ذات الجهد المنخفض.

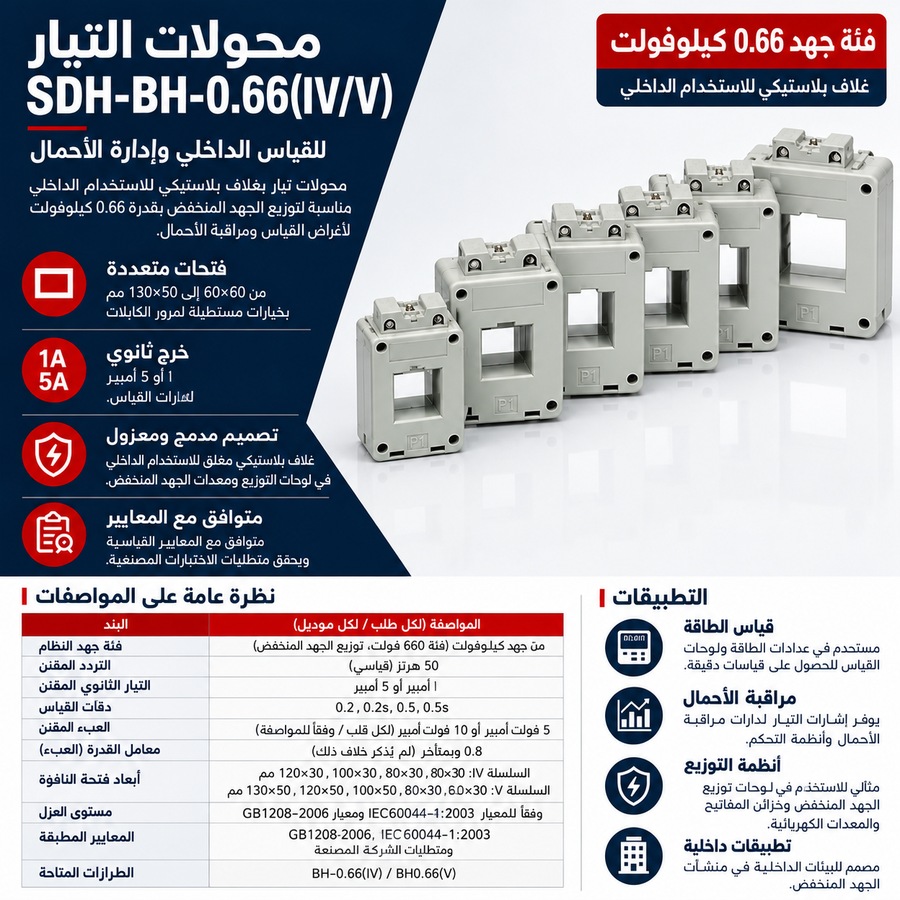

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت (660 فولت) |
| التردد المصنّف | 50 هرتز |
| التيار الثانوي المصنّف | 1 أمبير أو 5 أمبير |
| فئات الدقة (للقياس) | 0.2، 0.2s، 0.5، 0.5s |
| الحمل المصنّف | 5 فولت-أمبير أو 10 فولت-أمبير |
| معامل قدرة الحمل | cosφ = 0.8 (متأخر) |
| أحجام فتحة النافذة | السلسلة IV: 60×30 إلى 120×50 مم السلسلة V: 60×30 إلى 130×50 مم |
| مستوى العزل | وفقاً لمعيارَيْ GB1208-2006 وIEC60044-1:2003 |

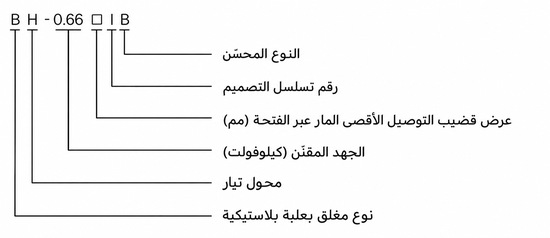

ترميز الموديل
- BH — سلسلة ذات غلاف بلاستيكي داخلي
- 0.66 — فئة الجهد: 0.66 كيلوفولت (660 فولت)
- (IV) أو (V) — متغير التصميم الميكانيكي
- أبعاد النافذة — حجم الفتحة المستطيلة بالملليمتر (مثال: 60×30، 80×30، إلخ.)
البناء
يتميز محول التيار SDH-BH-0.66(IV/V) بغلاف بلاستيكي داخلي وهيكل نافذة مغلق بالكامل (فتحة مستطيلة). نظام العزل مصنوع من البلاستيك المقولب، مما يوفر قوة عازلة موثوقة وحماية بيئية لتطبيقات 660 فولت. داخليًا، يستخدم قلبًا مغناطيسيًا حلقيًا تُلف حوله لفات الدائرة الثانوية بدقة. يتدفق التيار الأولي عبر قضيب توزيع أو كابل يمر عبر النافذة المركزية، مما يلغي الحاجة لأي اتصال كهربائي مباشر. وتُسمّى أطراف الدائرة الثانوية بوضوح (عادةً S1/S2 أو K/L) وفقًا للمعايير القياسية لقطبية التوصيل لضمان توصيلات قياس صحيحة. ويوفّر هذا البناء متانةً، ومقاومةً للرطوبة، وأداءً طويل الأمد في بيئات التوزيع الداخلية ذات الجهد المنخفض.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط (خزانات توزيع مغلقة أو لوحات توزيع)
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (الارتفاعات الأعلى تتطلب تأكيدًا هندسيًا)
- درجة حرارة الجو: من −5 °م إلى +40 °م
- الرطوبة النسبية: متوسط يومي ≤ 95%، ومتوسط شهري ≤ 90%
- الظروف البيئية: خالية من الغازات المسببة للتآكل، والجو المتفجر، والاهتزاز الشديد، أو الصدمات الميكانيكية
المعايير الفنية
يوفر هذا القسم بيانات فنية موجّهة للاختيار لمحول التيار الداخلي من سلسلة BH-0.66 (IV/V) ذي الغلاف البلاستيكي المستخدم في أنظمة التيار المتردد بجهد 0.66 كيلوفولت (660 فولت) وتردد 50 هرتز. تُقدَّم البيانات أدناه لأغراض الاختيار الأولي لمجموعات فئات الدقة، والأحمال المصنّفة، وأبعاد فتحة النافذة.
مرجع البيانات — سلسلة BH-0.66(IV) وBH0.66(V)
| التيار الأولي المصنّف (أمبير) |
التيار الثانوي المصنّف (أمبير) |
فئة الدقة |
القدرة المخرَجة (فولت-أمبير) |
|---|---|---|---|
| 600، 800، 1000، 1500 | 5 | 0.2 | 5 |
| 5، 1 | 0.2s | — | |
| 2000، 3000 | 1 | 0.5 | — |
| — | 0.5s | 10 |
التركيب والتوصيلات
الأبعاد الخارجية

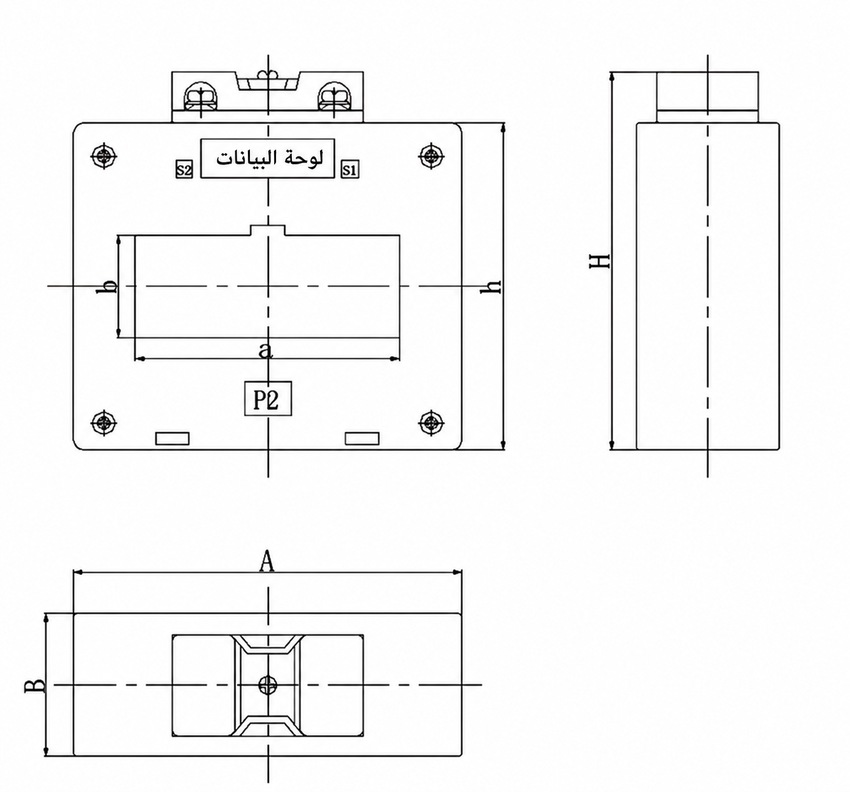

تشير الأبعاد a وb إلى حجم فتحة النافذة الداخلية، والتي يجب أن تستوعب الموصل الأولي (قضيب التوزيع أو الكابل) مع ترك مسافة كافية. وتشير الأبعاد الخارجية الكلية إلى A وB (أو B1/B2 لسلسلة V) وH. تأكد من توفير مساحة كافية حول المحول للتثبيت، والوصول إلى أطراف الثانوي، والتهوية أثناء التركيب.
مخطط التوصيل
يجب توصيل أطراف الدائرة الثانوية بأداة القياس أو المرحل الوقائي باستخدام أسلاك مناسبة. تأكد دائمًا من عدم ترك دائرة الثانوي مفتوحة أثناء تشغيل محول التيار. يجب تأريض نقطة واحدة من لفّة الثانوي بشكل موثوق وفقًا للمعايير الكهربائية المعمول بها.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد التيار الأولي المصنّف بناءً على تصنيف التغذية أو الحمل والنطاق التشغيلي المتوقع في نظام التوزيع بجهد 0.66 كيلوفولت.
- اختر فئة دقة القياس المناسبة—0.2 أو 0.2s للقياس التجاري (الفوترة)، و0.5 أو 0.5s لتطبيقات المراقبة العامة.
- تأكد من الحمل المصنّف (بالفولت-أمبير) ليغطي إجمالي الحمل المتصل من العدادات، المرحلات، وفقدان الأسلاك بالنسبة للتيار الثانوي المختار (1 أمبير أو 5 أمبير).

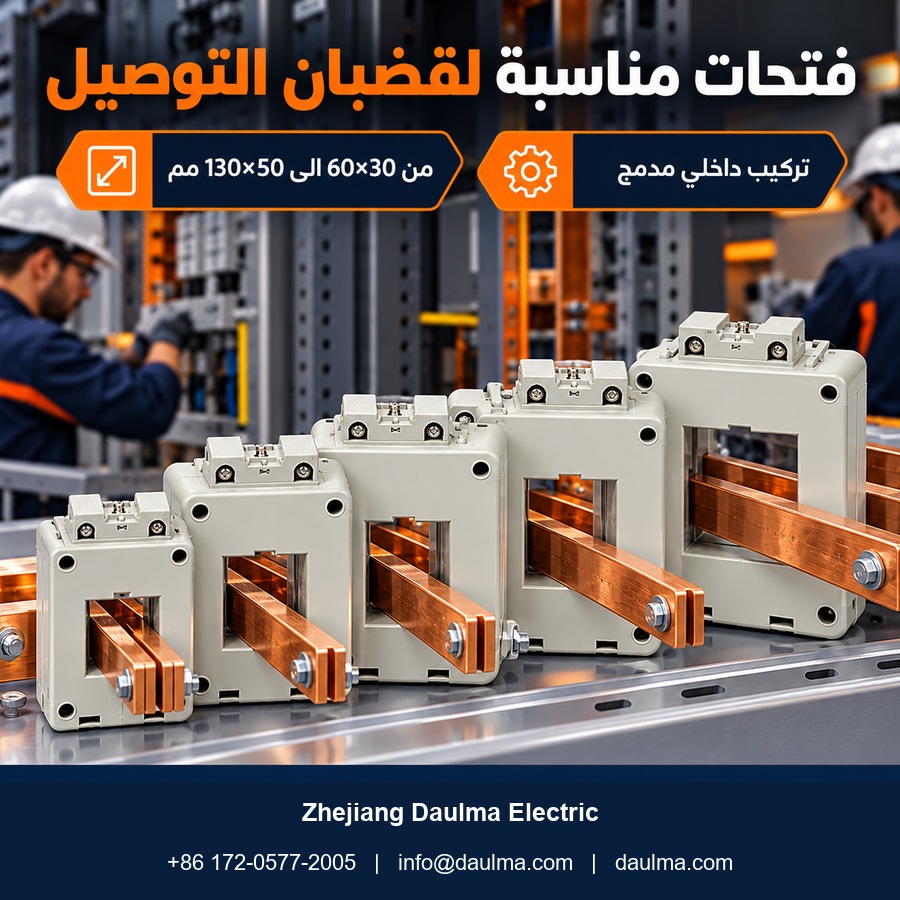

- اختر حجم فتحة النافذة الذي يتناسب مع مقطع قضيب التوزيع مع ترك مسافة كافية للتثبيت والتمدد الحراري.
- حدّد متغير السلسلة (BH-0.66(IV) أو BH-0.66(V)) بناءً على أبعاد الفتحة المتاحة ومتطلبات التركيب الميكانيكية.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار BH-0.66 في بيئات خارجية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط داخل الخزانات أو لوحات التوزيع المغلقة. يجب التأكد من خلو البيئة من الغازات المسببة للتآكل والاهتزاز الشديد.
Q2: ما فئة الدقة المناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 أو 0.2S لقياس الطاقة بدقة عالية. تدعم هذه الفئة تيارات أولية من 600 إلى 1500 أمبير مع تيار ثانوي 5 أو 1 أمبير. تواصل معنا لتأكيد المواصفات.
Q3: هل يصلح هذا المحول لأنظمة الجهد 0.4 كيلوفولت؟
نعم، مصمم خصيصاً لأنظمة التيار المتردد بجهد 0.66 كيلوفولت وتردد 50 هرتز. يمكن استخدامه بأمان في شبكات الجهد المنخفض 0.4 كيلوفولت.
Q4: كيف يتم اختبار محولات التيار قبل الشحن؟
تفاصيل اختبارات المصنع وشهادات المطابقة تخضع للتأكيد بناءً على متطلبات المشروع. المحول مصمم وفقاً لمعايير أنظمة 0.66 كيلوفولت. تواصل مع مبيعاتنا للحصول على وثائق الاختبار.
Q5: ما هي مدة التسليم للأوامر المخصصة؟
تعتمد مدة التسليم والتصنيع المخصص على كمية الطلب والمواصفات الفنية المطلوبة. الأبعاد والأحمال المصنفة قابلة للتخصيص. يرجى الاتصال بنا لتأكيد الجدول الزمني.
Q6: ما هي تطبيقات محولات تيار SDH-BH-0.66؟
تُستخدم هذه المحولات الداخلية ذات الغلاف البلاستيكي بشكل أساسي في لوحات التوزيع وخزانات التحكم لقياس الطاقة. تدعم تيارات أولية تصل إلى 3000 أمبير.
Q7: متى نحتاج إلى تأكيد هندسي لتركيب المحول؟
نحتاج إلى تأكيد هندسي عند التركيب في ارتفاعات تتجاوز 1000 متر فوق مستوى سطح البحر. التصميم القياسي يدعم حتى 1000 متر فقط. تواصل معنا لتقييم التطبيق.
