Обзор
Серия SDH-BH-0.66(IV/V) — это низковольтные трансформаторы тока для внутренней установки, предназначенные для точного измерения тока и учёта электроэнергии в однофазных и трёхфазных сетях переменного тока напряжением 0.66 кВ. Конструкция с оконным типом исполнения (прямоугольное отверстие) и литой изоляцией из смолы обеспечивает безопасный гальванически изолированный вторичный ток, пропорциональный первичному проводнику — как правило, шине или кабелю, проходящему через магнитопровод. Устройства разработаны для надёжной работы в распределительных щитах, шкафах КРУ и коммерческих/промышленных системах учёта.
Принцип действия основан на электромагнитной индукции по закону Фарадея. Тороидальный магнитопровод гарантирует высокую точность при стандартных нагрузках. Номинальный вторичный ток — 1 А или 5 А, классы точности для измерений — до 0.2s, что обеспечивает точный контроль энергопотребления и управление нагрузкой. Компактный полностью закрытый корпус из пластика обеспечивает надёжную изоляцию, устойчивость к влаге и механическую стабильность при длительной эксплуатации во внутренних низковольтных установках.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 0.66 кВ (660 В) |
| Номинальная частота | 50 Гц |
| Номинальный вторичный ток | 1 А или 5 А |
| Классы точности (для измерений) | 0.2, 0.2s, 0.5, 0.5s |
| Номинальная нагрузка | 5 ВА или 10 ВА |
| Коэффициент мощности нагрузки | cosφ = 0.8 (индуктивный) |
| Размеры оконного отверстия | Серия IV: 60×30 до 120×50 мм Серия V: 60×30 до 130×50 мм |
| Уровень изоляции | Согласно GB1208-2006 и IEC60044-1:2003 |

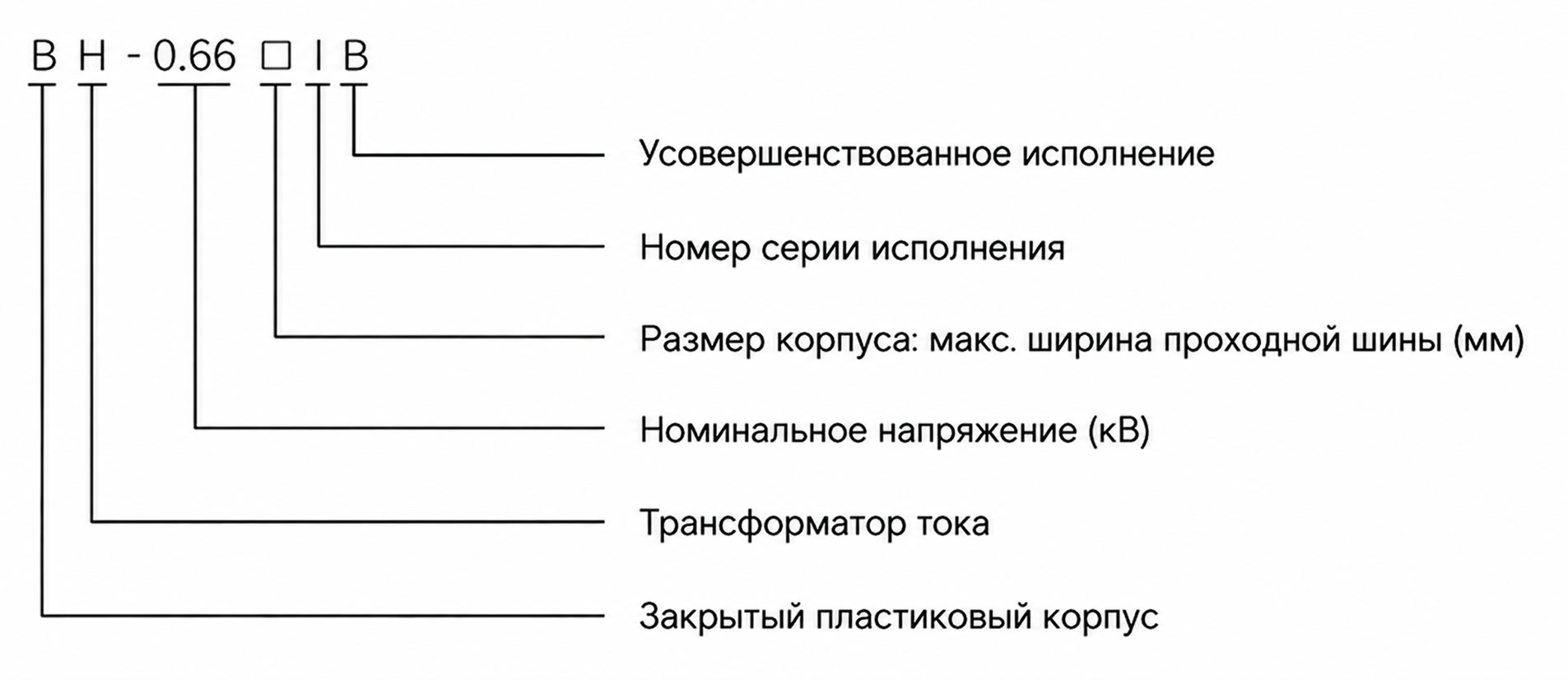

Маркировка модели
- BH — серия для внутренней установки с пластиковым корпусом
- 0.66 — класс напряжения: 0.66 кВ (660 В)
- (IV) или (V) — вариант конструктивного исполнения
- Размеры окна — габариты прямоугольного отверстия в мм (например, 60×30, 80×30 и т.д.)
Конструкция
Трансформаторы тока SDH-BH-0.66(IV/V) выполнены в пластиковом корпусе для внутренней установки с полностью закрытой конструкцией оконного типа (прямоугольное отверстие). Изоляционная система изготовлена методом литья под давлением, обеспечивая надёжную диэлектрическую прочность и защиту от внешних воздействий при работе в сетях 660 В. Внутри расположен кольцевой магнитопровод, на котором точно намотана вторичная обмотка. Первичный ток протекает по шине или кабелю, проходящему через центральное окно, без прямого электрического контакта. Выводы вторичной обмотки чётко маркированы (обычно S1/S2 или K/L) в соответствии со стандартными полярностями для корректного подключения измерительных приборов. Такая конструкция обеспечивает долговечность, влагостойкость и стабильную работу в условиях внутренних низковольтных распределительных устройств.
Технические параметры
Условия эксплуатации
- Место установки: только внутри помещений (в закрытых распределительных щитах или шкафах КРУ)
- Высота над уровнем моря: не более 1000 м (для больших высот требуется инженерное подтверждение)
- Температура окружающей среды: от −5 °C до +40 °C
- Относительная влажность: суточное среднее значение ≤ 95%, месячное среднее значение ≤ 90%
- Условия окружающей среды: отсутствие агрессивных газов, взрывоопасных сред, сильной вибрации или механических ударов
Технические параметры
В данном разделе приведены технические данные для предварительного выбора трансформаторов тока серии BH-0.66 (IV/V) в пластиковом корпусе для внутренней установки в сетях переменного тока класса 0.66 кВ (660 В) с частотой 50 Гц. Приведённая информация предназначена для предварительного подбора сочетаний классов точности, номинальных нагрузок и размеров оконных отверстий.
Справочные данные — серии BH-0.66(IV) и BH-0.66(V)
| Номинальный первичный ток (А) |
Номинальный вторичный ток (А) |
Класс точности |
Номинальная мощность (ВА) |
|---|---|---|---|
| 600, 800, 1000, 1500 | 5 | 0.2 | 5 |
| 5, 1 | 0.2s | — | |
| 2000, 3000 | 1 | 0.5 | — |
| — | 0.5s | 10 |
Установка и подключение

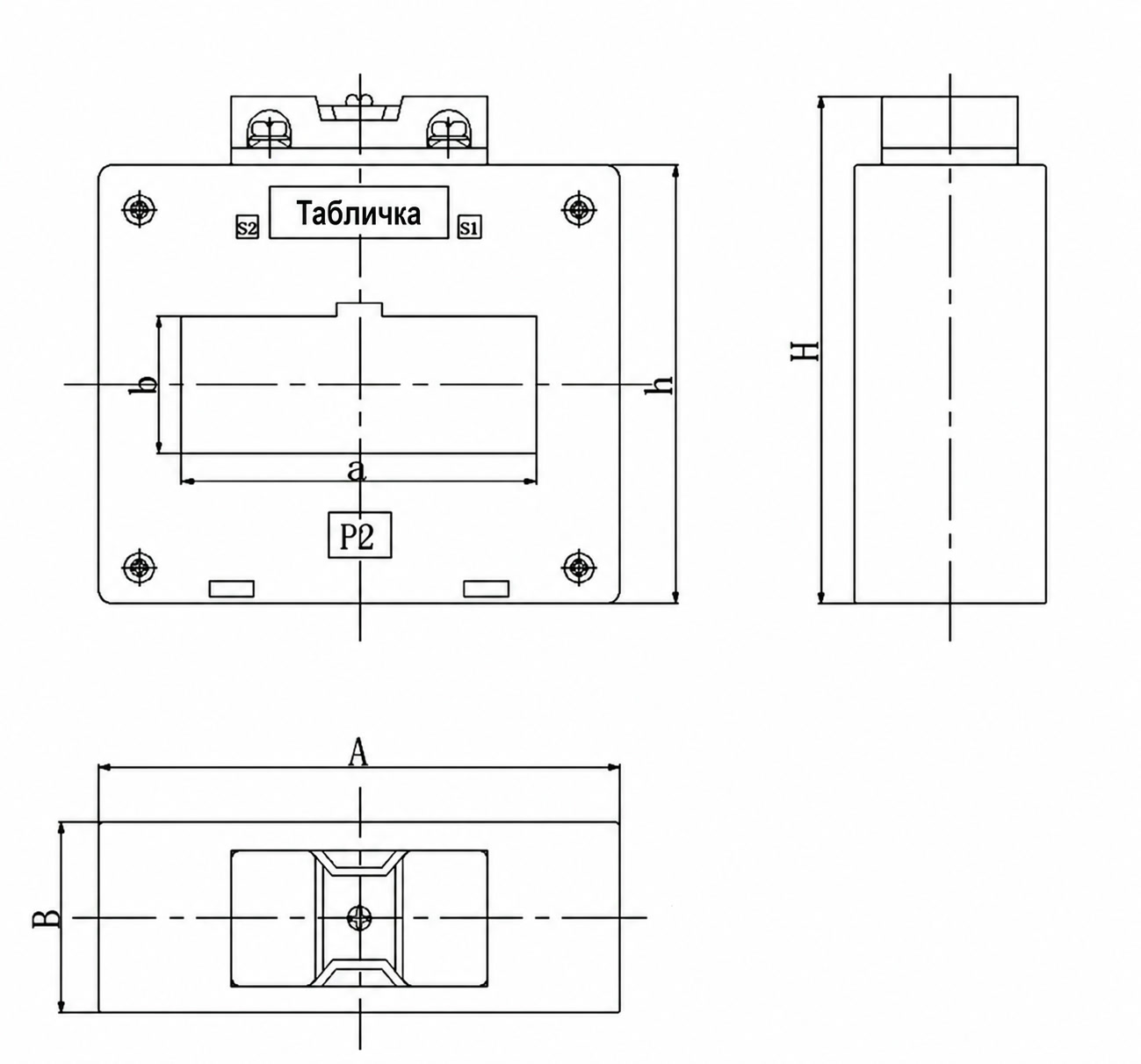

Габаритные размеры
Размеры a и b обозначают внутренние габариты оконного отверстия, которые должны обеспечивать проход первичного проводника (шины или кабеля) с достаточным зазором. Общие внешние размеры обозначены как A, B (или B1/B2 для серии V) и H. При монтаже обеспечьте достаточное пространство вокруг трансформатора для крепления, доступа к вторичным выводам и вентиляции.
Схема подключения
Вторичные выводы должны подключаться к измерительному прибору или защитному реле с использованием подходящей проводки. Всегда обеспечивайте замкнутое состояние вторичной цепи при включённом трансформаторе тока. Одна точка вторичной обмотки должна быть надёжно заземлена в соответствии с действующими нормами электробезопасности.
Подбор и частые вопросы
Руководство по выбору
- Определите номинальный первичный ток на основе номинала фидера или нагрузки и ожидаемого диапазона работы в распределительной сети 0.66 кВ.
- Выберите соответствующий класс точности для измерений: 0.2 или 0.2s — для коммерческого учёта, 0.5 или 0.5s — для общего контроля.
- Подтвердите номинальную нагрузку (в ВА), чтобы она покрывала суммарную нагрузку всех подключённых приборов учёта, реле и потерь в проводах для выбранного вторичного тока (1 А или 5 А).
- Выберите размер оконного отверстия, который позволяет разместить шину с достаточным зазором для монтажа и теплового расширения.
- Укажите вариант исполнения (BH-0.66(IV) или BH-0.66(V)) в зависимости от доступных размеров окна и требований к монтажу.
Часто задаваемые вопросы
В1: Как правильно выбрать коэффициент трансформации и номинальный первичный ток для трансформатора тока 0.66 кВ для внутренней установки?
Выбирайте коэффициент трансформации и номинальный первичный ток на основе постоянного тока нагрузки фидера и требуемого диапазона измерений, обеспечивая совместимость с проектом вашей сети 660 В и характеристиками измерительного оборудования.
В2: Какие классы точности доступны и как их указывать?
Доступные классы точности: 0.2, 0.2s, 0.5 и 0.5s согласно GB1208-2006 и IEC60044-1:2003. Выбирайте 0.2 или 0.2s для коммерческого учёта и 0.5 или 0.5s для мониторинга, а также укажите соответствующую номинальную нагрузку в ВА.
В3: Как определяется номинальная нагрузка (ВА) для вторичных цепей с током 1 А или 5 А?
Номинальная нагрузка должна учитывать суммарное сопротивление всех подключённых устройств — включая приборы учёта, реле и потери в проводах — для выбранного вторичного тока (1 А или 5 А) и должна быть подтверждена на этапе проектирования.
В4: Как выбрать правильный размер оконного отверстия для установки на шину?
Выберите размер оконного отверстия (например, 60×30 мм, 80×30 мм или 100×50 мм), который соответствует сечению шины и обеспечивает достаточный зазор для безопасного монтажа и компенсации теплового расширения.
В5: Являются ли серии BH-0.66(IV) и BH-0.66(V) взаимозаменяемыми?
Да, серии IV и V электрически эквивалентны при одинаковых коэффициентах трансформации, классах точности и номинальных нагрузках. Выбор между ними зависит от доступных размеров окна и механических ограничений монтажа.
В6: Какие меры безопасности применяются при обращении с вторичной обмоткой и соблюдении полярности?
Никогда не оставляйте вторичную цепь разомкнутой при включённой первичной обмотке. Всегда замыкайте и заземляйте выводы вторичной обмотки в соответствии с проектной документацией и соблюдайте маркировку полярности для корректного подключения приборов учёта.
В7: Какие стандарты и документы подтверждают соответствие и прослеживаемость?
Соответствие подтверждается в соответствии с GB1208-2006 и IEC60044-1:2003. Основными документами являются заводская табличка и протокол испытаний; сертификаты единичных испытаний прослеживаются до аккредитованных лабораторий.
Часто задаваемые вопросы
Q1: Можно ли установить этот трансформатор на улице?
Нет, модель предназначена только для внутренней установки в закрытых шкафах КРУ. Эксплуатация допускается при температурах от −5 до +40 °C без агрессивных газов. Для уличных применений свяжитесь с нами для подбора аналога.
Q2: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета рекомендуется класс 0.2s, обеспечивающий высокую точность при широком диапазоне токов. Стандартная номинальная мощность составляет 5 ВА. Уточняйте наличие нужного коэффициента трансформации у менеджера.
Q3: Допускается ли эксплуатация на высоте более 1000 метров?
Базовая комплектация рассчитана на высоту до 1000 м. Для высокогорных объектов требуется инженерное подтверждение и снижение номинальных параметров. Запросите технический опросник для расчета.
Q4: Можно ли заказать нестандартные первичные токи?
Стандартный ряд включает значения от 600 до 3000 А. Изготовление трансформаторов с нестандартными параметрами возможно по запросу. Отправьте технические требования для согласования сроков и цены.
Q5: Какие документы подтверждают заявленный класс точности?
Каждый трансформатор сопровождается паспортом с результатами заводских испытаний. Подтверждение класса 0.2 или 0.2s выполняется на стандартном оборудовании. Точный перечень сертификатов уточняйте в отделе продаж.
Q6: Для каких сетей подходят эти трансформаторы тока?
Изделия применяются в сетях переменного тока напряжением до 0.66 кВ частотой 50 Гц. Оптимально подходят для внутренних распределительных устройств. Свяжитесь с нами для получения актуального каталога.
